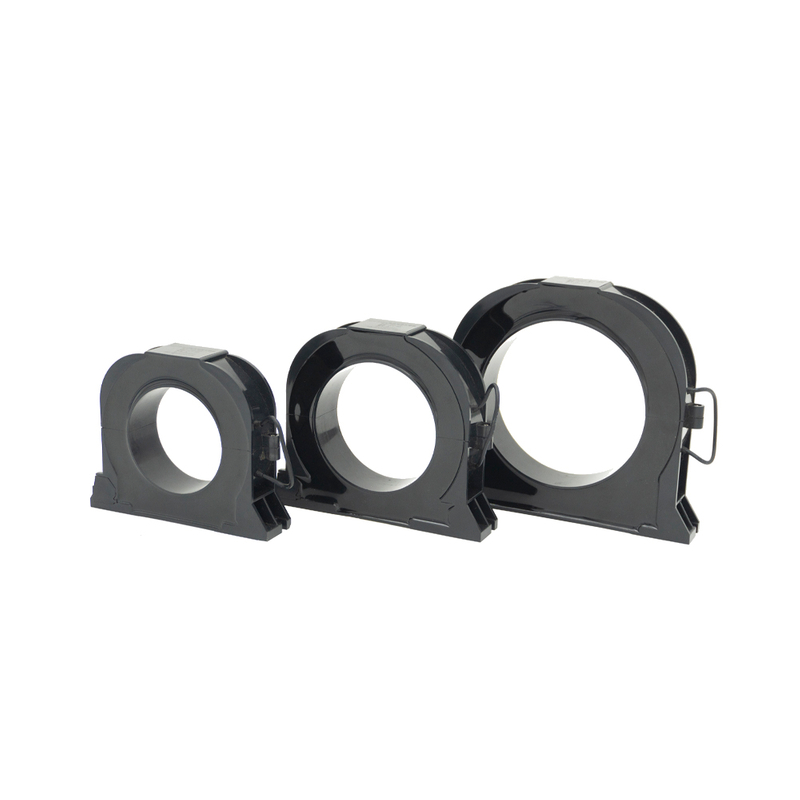

Trafo Arus Urutan Nol Tahan Air Luar Ruangan Inti Terpisah Seri TRAK-B

Ikhtisar Produk

0–10mA Core Balance Current Transformer  CBCT ( Z ero Sequence Current Transformer  ZCT) adalah perangkat penginderaan presisi yang dirancang untuk mendeteksi kebocoran atau arus sisa pada sistem tenaga listrik. Ini beroperasi dengan mengukur jumlah vektor arus yang mengalir melalui konduktor tiga fase. Dalam kondisi beban seimbang normal, jumlah semua arus fasa sama dengan nol, dan tidak ada sinyal keluaran yang dihasilkan. Ketika terjadi gangguan tanah, kegagalan isolasi, atau kebocoran, terjadi ketidakseimbangan, dan transformator menghasilkan sinyal keluaran sekunder yang sesuai, biasanya dalam kisaran 0 ~ 10mA , sebanding dengan arus gangguan.

Fitur Produk

* Struktur inti terpisah, mudah dipasang di lokasi dan mudah dioperasikan.

* Struktur belitan inti magnetik dicetak dengan resin epoksi, dan permukaan ujung sayatan disesuaikan, dan stabilitasnya baik.

* Mengadopsi inti ultra-mikrokristalin dengan permeabilitas tinggi, dengan linearitas yang baik dan sensitivitas tinggi.

Aplikasi Produk

Sistem pemantauan kebakaran listrik, sistem pemantauan daya peralatan pemadam kebakaran, proyek rekonstruksi jaringan listrik pedesaan, sistem konsumsi daya cerdas, sistem grounding arus rendah, perlindungan relai elektromagnetik, pemantauan lingkungan online, dll.

Unduh Lembar Ukuran

Trafo Arus Sisa.pdf

Parameter Produk

listrik Kinerja	Suhu Operasional	-40℃-+70℃	Kelembaban Relatif	≤90%
	Tingkat Tegangan	0,4/0,66/0,72kV	Rentang Linier	5%～1000%
	Nilai Arus Masukan	0-1A	Frekuensi yang Dinilai	50/60Hz
	Nilai Keluaran	0-0,25mA atau 0-1V	Frekuensi Daya Tahan Tegangan	3kV/menit
	Kelas Akurasi	0,5, 1,0	Kekuatan Isolasi	1000MΩ/500V/menit
mekanis Struktur	Cangkang dan Kerangka	PBT/PC Tahan Api Kelas 94-V0	Metode Keluaran	Garis Berselubung
	Bahan Inti Besi	Nanokristalin	Struktur Inti Terpisah	'304' Kencangkan dengan sekrup yang tidak dapat dipisahkan
	Penyegelan dan Pengisian	Resin Epoksi	Rencana Konstruksi	Pemasangan sekrup pemasangan dasar

Bentuk dan Dimensi Pemasangan

Model Produk No.	yang Dinilai Masukan	Nilai Keluaran	Presisi Kelas	Dimensi (mm)
				D	L	W	H	J	K
TRAK-30B	0-1A	0-1A (0,5mA)	0.5 1.0	30	88	30	68	76	M5
TRAK-45B				45	116	33	86	92	M5
TRAK-65B				65	130	33	105	110	M6
TRAK-80B				80	160	33	128	143	M6
TRAK-100B				100	188	33	154	178	M6

Tindakan Pencegahan Instalasi

* Kabel hidup dan kabel netral harus melewati lubang inti trafo secara bersamaan.

*Sebelum inti besi ditutup, pastikan permukaan ujung sayatan bersih, bebas noda dan kotoran

* Gunakan kunci torsi (listrik/pneumatik) saat mengencangkan sekrup, dan atur torsi ke kisaran yang wajar.
