Productoverzicht

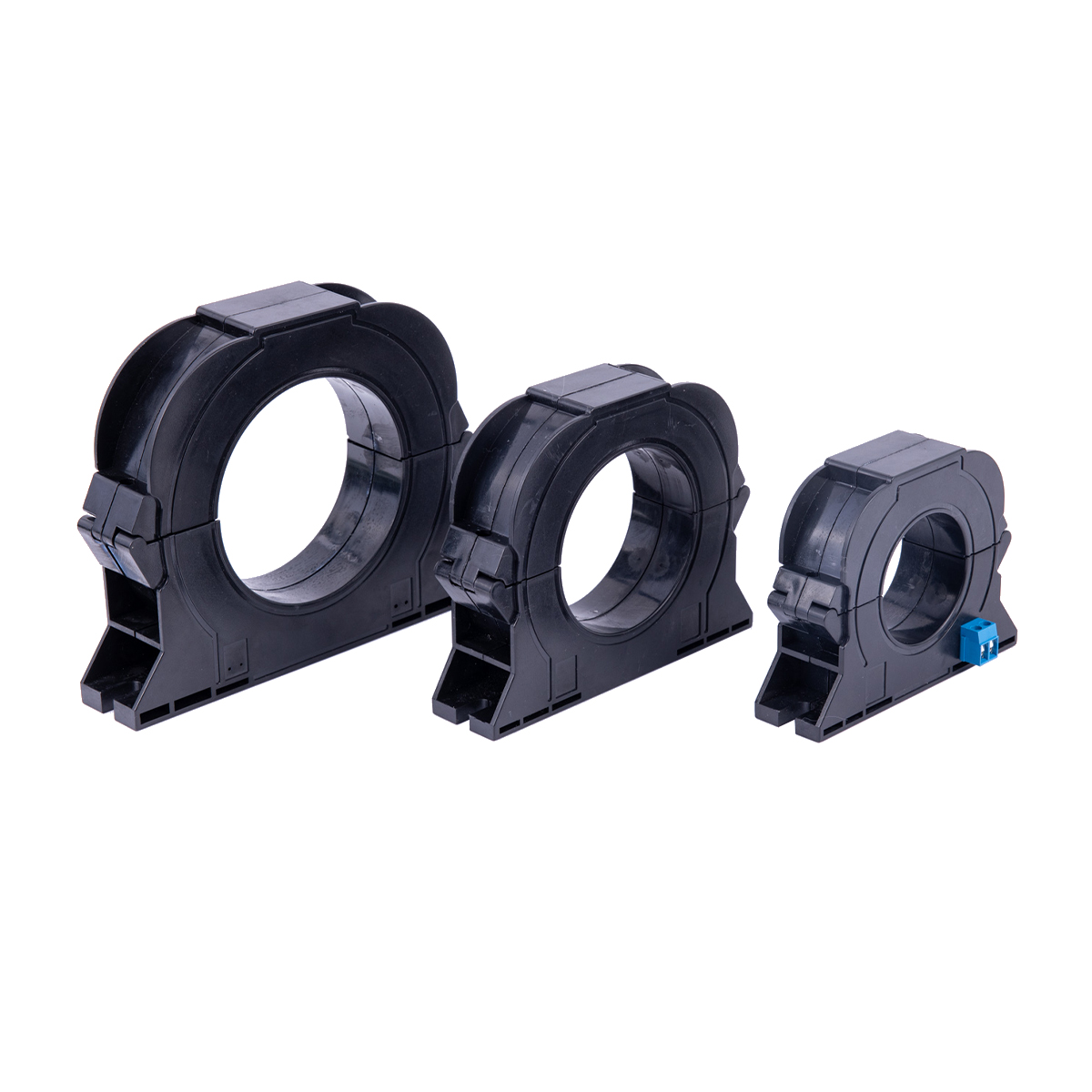

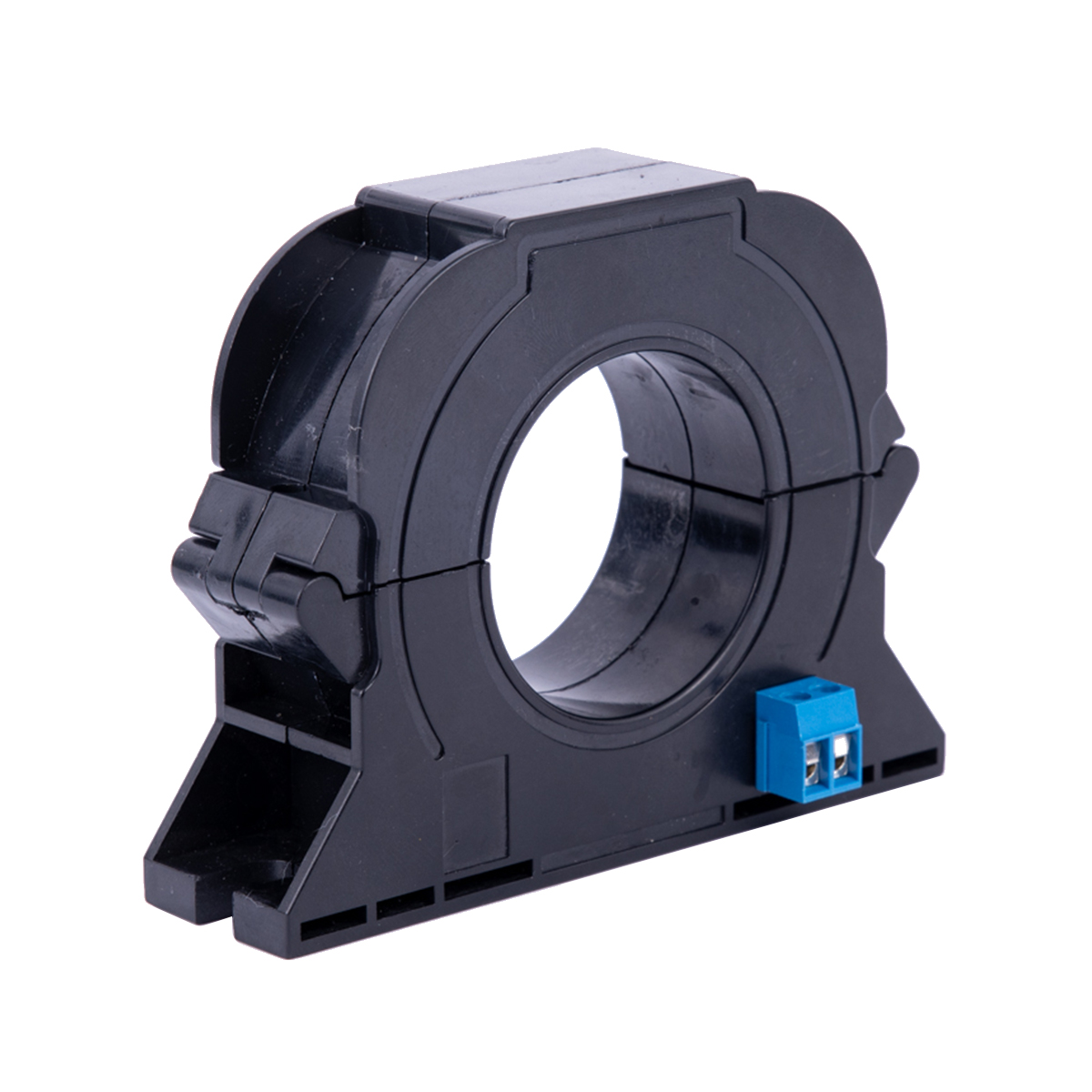

A 0–10 mA Core Balance Current Transformer CBCT (Z ero Sequence Current Transformer ZCT) is een precisiesensorapparaat dat is ontworpen om lek- of reststromen in elektrische energiesystemen te detecteren. Het werkt door het meten van de vectorsom van de stromen die door driefasige geleiders stromen. Onder normale gebalanceerde belastingsomstandigheden is de som van alle fasestromen gelijk aan nul en wordt er geen uitgangssignaal gegenereerd. Wanneer er een aardfout, isolatiefout of lekkage optreedt, ontstaat er een onbalans en produceert de transformator een overeenkomstig secundair uitgangssignaal, doorgaans binnen het bereik van 0 ~ 10 mA , evenredig aan de foutstroom.
Producteigenschappen

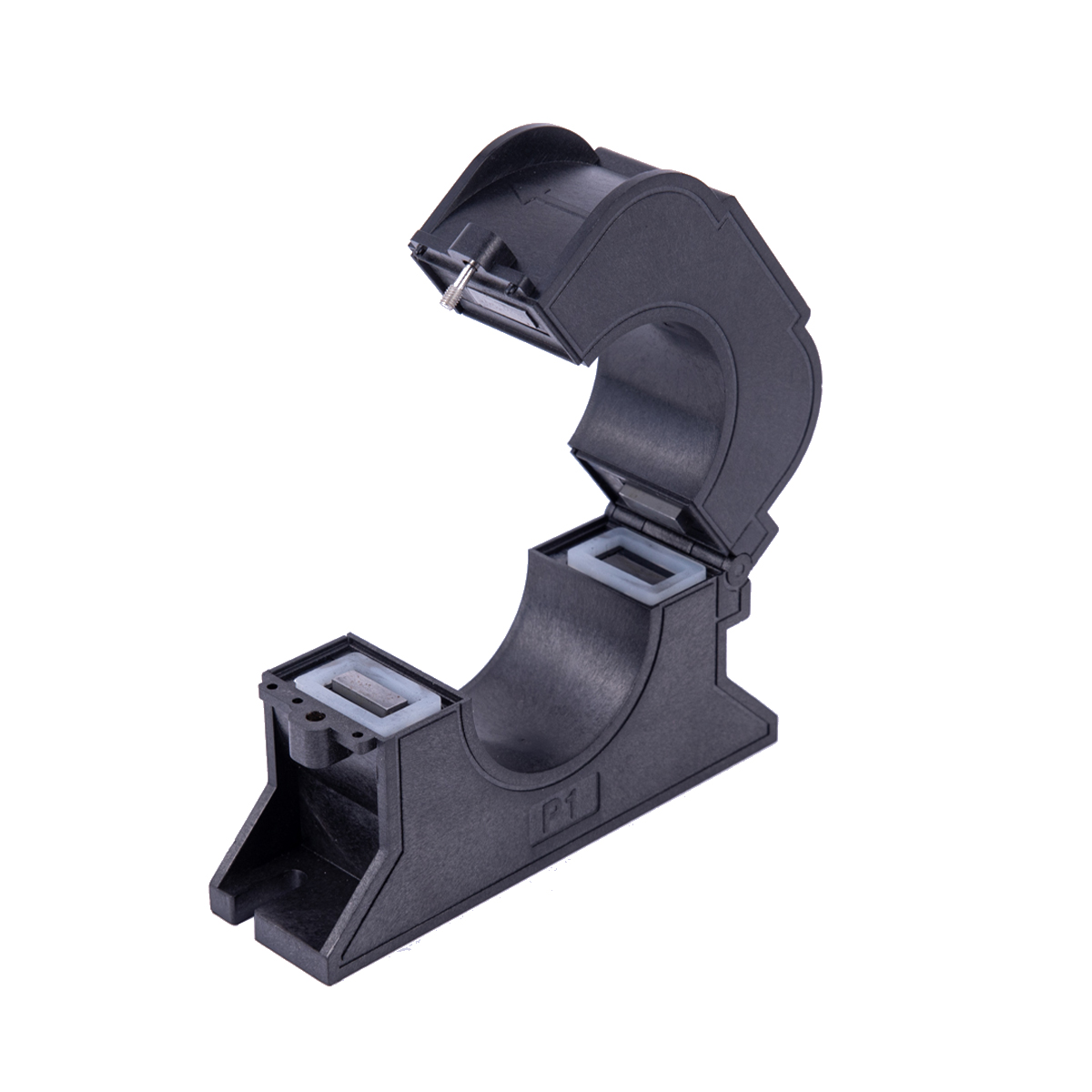

* Split-core structuur, eenvoudig ter plaatse te installeren en eenvoudig te bedienen.
* De magnetische kernwikkelstructuur is gegoten met epoxyhars en de eindvlakken van de incisie zijn op elkaar afgestemd en de stabiliteit is goed.
* Gebruik ultra-microkristallijne kern met hoge permeabiliteit, met goede lineariteit en hoge gevoeligheid.
Producttoepassing
Elektrisch brandbewakingssysteem, stroombewakingssysteem voor brandbestrijdingsapparatuur, wederopbouwproject voor het elektriciteitsnet op het platteland, intelligent stroomverbruiksysteem, aardingssysteem met lage stroomsterkte, elektromagnetische relaisbescherming, online milieumonitoring, enz.
Maatblad downloaden
Reststroomtransformator.pdf
Productparameters
Elektrische
prestaties
|
Bedrijfstemperatuur |
-40℃-+70℃ |
Relatieve vochtigheid |
≤90% |
| Spanningsniveau |
0,4/0,66/0,72 kV |
Lineair bereik |
5%~1000% |
| Nominale ingangsstroom |
0-1A |
Nominale frequentie |
50/60 Hz |
| Nominaal vermogen |
0-0,25mA of 0-1V |
Stroomfrequentie Bestand tegen spanning |
3kV/min |
| Nauwkeurigheidsklasse |
0,5, 1,0 |
Isolatie Sterkte |
1000MΩ/500V/min |
Mechanische
structuur
|
Schelp en skelet |
PBT/PC vlamvertragend klasse 94-V0 |
Uitvoermethode |
Omhulde lijnen |
| IJzeren kernmateriaal |
Nanokristallijn |
Split-core structuur |
'304'Bevestiging met onlosmakelijke schroef |
| Afdichten en vullen |
Epoxyhars |
Bouwplan |
Schroefbevestiging voor basismontage |
Vorm en installatieafmetingen
Productmodelnr
. |
Nominale
invoer |
Nominaal
vermogen |
Precisieklasse
|
Afmetingen (mm) |
| D |
L |
W |
H |
J |
K |
| TRAK-30B |
0-1A |
0-1A (0,5mA) |
0.5 1.0 |
30 |
88 |
30 |
68 |
76 |
M5 |
| TRAK-45B |
45 |
116 |
33 |
86 |
92 |
M5 |
| TRAK-65B |
65 |
130 |
33 |
105 |
110 |
M6 |
| TRAK-80B |
80 |
160 |
33 |
128 |
143 |
M6 |
| TRAK-100B |
100 |
188 |
33 |
154 |
178 |
M6 |
Voorzorgsmaatregelen bij installatie
* De fasedraad en de neutrale draad moeten tegelijkertijd door het kerngat van de transformator gaan.
* Voordat de ijzeren kern wordt gesloten, zorg ervoor dat het eindvlak van de incisie schoon is, vrij van vlekken en onzuiverheden
* Gebruik een momentsleutel (elektrisch/pneumatisch) bij het aandraaien van de schroeven en stel het koppel in op een redelijk bereik.
