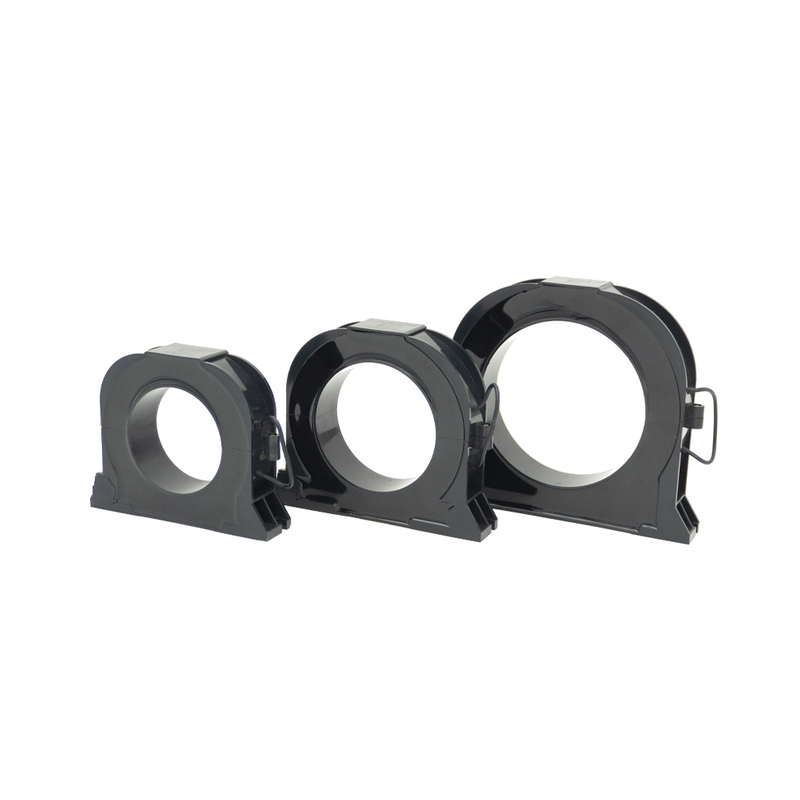

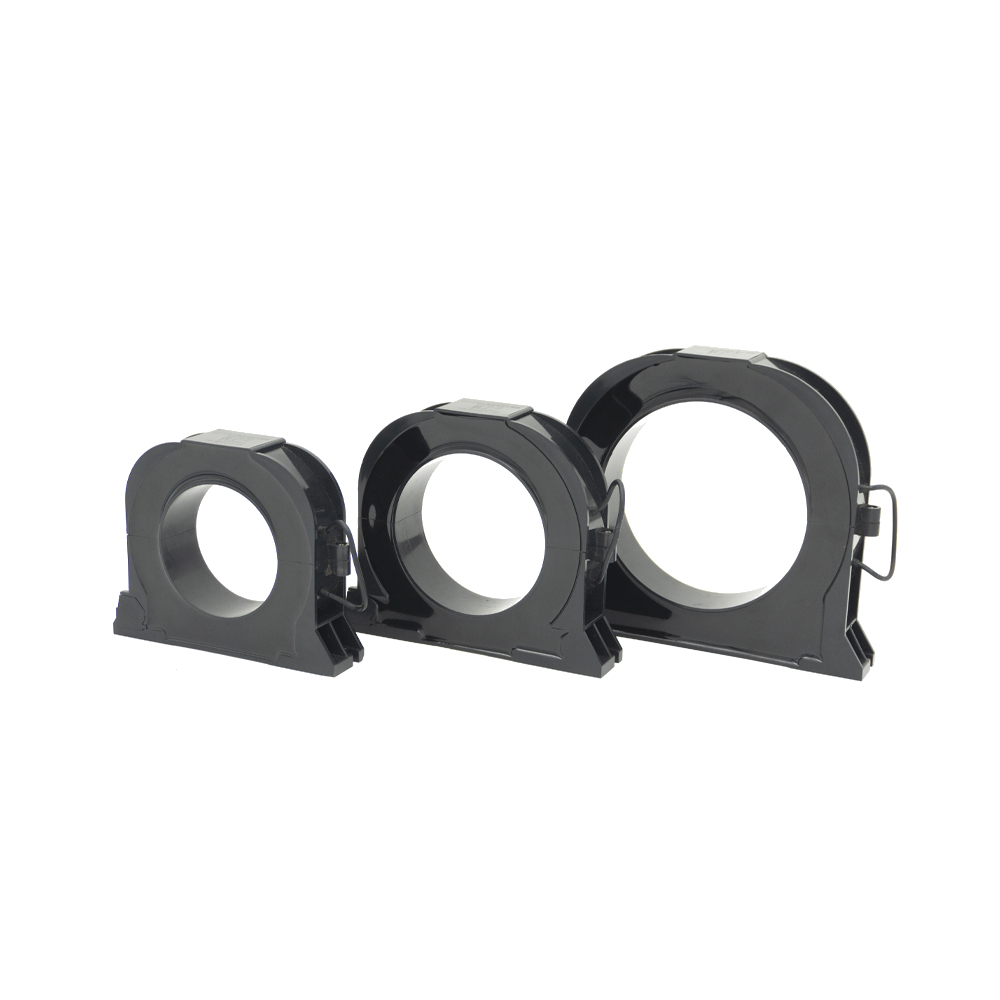

TRAK-B Series Split-core የውጪ ውሃ የማይገባ ዜሮ-ቅደም ተከተል የአሁን ትራንስፎርመር

የምርት አጠቃላይ እይታ

0-10mA Core Balance Current Transformer  CBCT (Z ero Sequence Current Transformer  ZCT) በኤሌክትሪክ ሃይል ሲስተሞች ውስጥ የሚፈሱትን ወይም ቀሪ ጅረቶችን ለመለየት የተነደፈ ትክክለኛ ዳሳሽ መሳሪያ ነው። በሶስት ፎቅ መቆጣጠሪያዎች ውስጥ የሚፈሱትን የቬክተር ድምርን በመለካት ይሰራል. በመደበኛ ሚዛናዊ ጭነት ሁኔታዎች የሁሉም የደረጃ ጅረቶች ድምር ከዜሮ ጋር እኩል ነው፣ እና ምንም የውጤት ምልክት አይፈጠርም። የመሬት ላይ ጥፋት፣ የኢንሱሌሽን ብልሽት ወይም መፍሰስ ሲከሰት ሚዛን መዛባት ይከሰታል፣ እና ትራንስፎርመሩ 0 ~ 10mA ክልል ውስጥ ተመጣጣኝ ሁለተኛ የውጤት ምልክት ይፈጥራል። ከጥፋቱ አሁኑ ጋር የሚመጣጠን በተለምዶ በ

የምርት ባህሪያት

* የተከፈለ-ኮር መዋቅር ፣ በጣቢያው ላይ ለመጫን ቀላል እና ለመስራት ቀላል።

* መግነጢሳዊ ኮር ጠመዝማዛ መዋቅር በ epoxy resin ይጣላል, እና የመቁረጫው የመጨረሻ ፊቶች ይጣጣማሉ, እና መረጋጋት ጥሩ ነው.

* ከፍተኛ-permeability ultra-microcrystalline ኮር፣ በጥሩ መስመር እና ከፍተኛ ስሜታዊነት።

የምርት መተግበሪያ

የኤሌክትሪክ የእሳት አደጋ መቆጣጠሪያ ስርዓት, የእሳት አደጋ መከላከያ መሳሪያዎች የኃይል መቆጣጠሪያ ስርዓት, የገጠር የኃይል ፍርግርግ መልሶ ግንባታ ፕሮጀክት, የማሰብ ችሎታ ያለው የኃይል ፍጆታ ስርዓት, ዝቅተኛ-የአሁኑ የመሬት ስርዓት, የኤሌክትሮማግኔቲክ ቅብብሎሽ ጥበቃ, የመስመር ላይ የአካባቢ ቁጥጥር, ወዘተ.

መጠን ሉህ አውርድ

ቀሪ የአሁን ትራንስፎርመር.pdf

የምርት መለኪያዎች

የኤሌክትሪክ አፈፃፀም	የአሠራር ሙቀት	-40℃-+70℃	አንጻራዊ እርጥበት	≤90%
	የቮልቴጅ ደረጃ	0.4 / 0.66 / 0.72 ኪ.ቮ	መስመራዊ ክልል	5% ~ 1000%
	የአሁን ግቤት ደረጃ የተሰጠው	0-1A	ደረጃ የተሰጠው ድግግሞሽ	50/60Hz
	ደረጃ የተሰጠው ውጤት	0-0.25mA ወይም 0-1V	የኃይል ድግግሞሽ ቮልቴጅን መቋቋም	3 ኪሎ ቮልት/ደቂቃ
	ትክክለኛነት ክፍል	0.5, 1.0	የኢንሱሌሽን ጥንካሬ	1000MΩ/500V/ደቂቃ
ሜካኒካል መዋቅር	ሼል እና አጽም	ፒቢቲ/ፒሲ ነበልባል ተከላካይ ክፍል 94-V0	የውጤት ዘዴ	የታሸጉ መስመሮች
	የብረት ኮር ቁሳቁስ	ናኖክሪስታሊን	የተከፈለ-ኮር መዋቅር	'304'በማይነጣጠለው ፈትል ማሰር
	ማተም እና መሙላት	Epoxy Resin	የግንባታ እቅድ	የመሠረት መጫኛ ጠመዝማዛ ማስተካከል

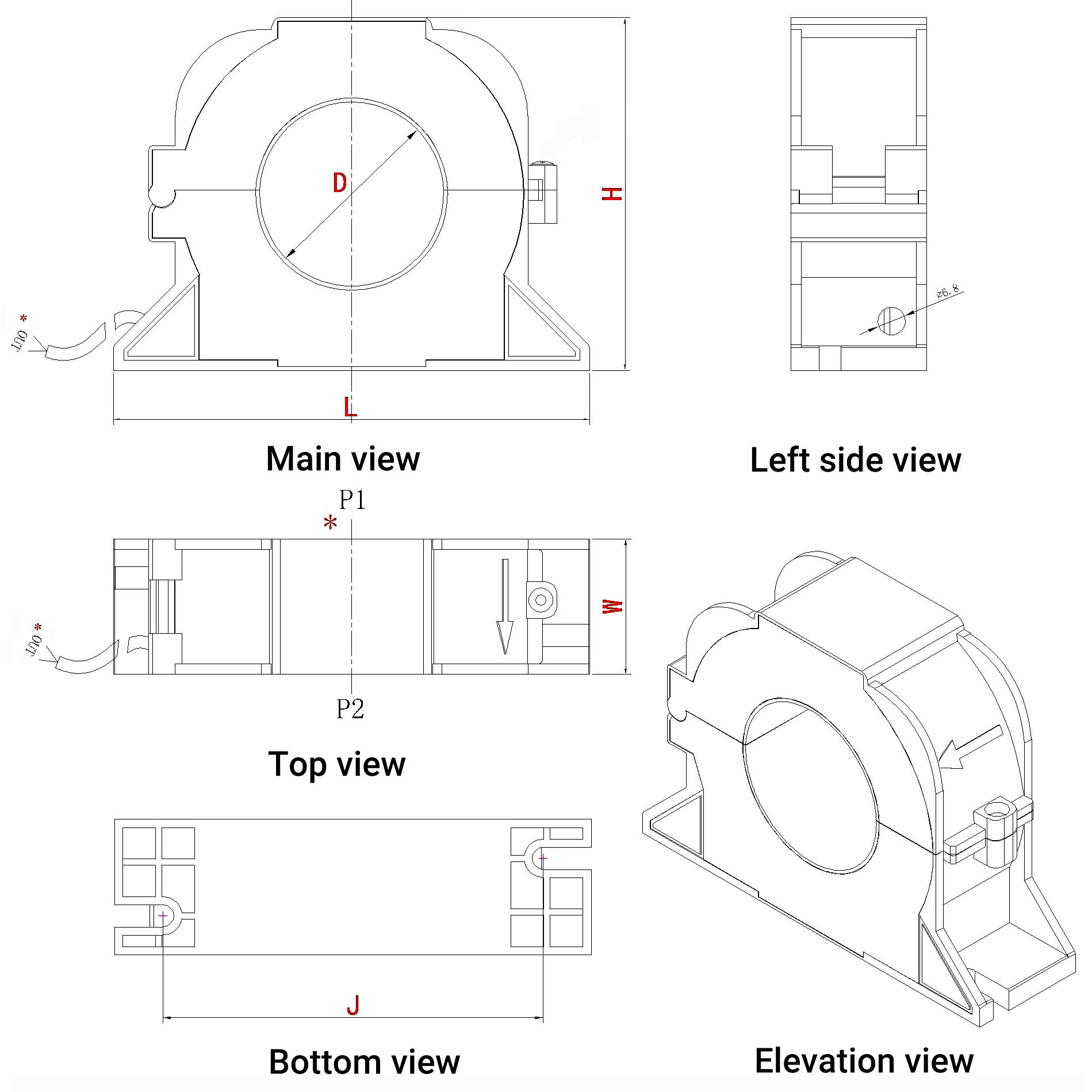

የቅርጽ እና የመጫኛ ልኬቶች

የምርት ሞዴል ቁጥር.	ደረጃ የተሰጠው ግቤት	ደረጃ የተሰጠው ውጤት	ትክክለኛነት ክፍል	መጠኖች(ሚሜ)
				ዲ	ኤል	ወ	ኤች	ጄ	ኬ
TRAK-30B	0-1A	0-1A (0.5mA)	0.5 1.0	30	88	30	68	76	M5
TRAK-45B				45	116	33	86	92	M5
TRAK-65B				65	130	33	105	110	M6
TRAK-80B				80	160	33	128	143	M6
TRAK-100ቢ				100	188	33	154	178	M6

የመጫኛ ጥንቃቄዎች

* የቀጥታ ሽቦ እና ገለልተኛ ሽቦ በአንድ ጊዜ በትራንስፎርመር ዋናው ቀዳዳ ውስጥ ማለፍ አለባቸው.

* የብረት እምብርት ከመዘጋቱ በፊት የመግቢያው የመጨረሻ ፊት ንጹህ ፣ ከቆሻሻ እና ከቆሻሻ የጸዳ መሆኑን ያረጋግጡ ።

* ዊንጮቹን በሚጠግኑበት ጊዜ የማሽከርከሪያ ቁልፍ (ኤሌክትሪክ/ pneumatic) ይጠቀሙ እና ማሽከርከሪያውን ወደ ምክንያታዊ ክልል ያዘጋጁ።
