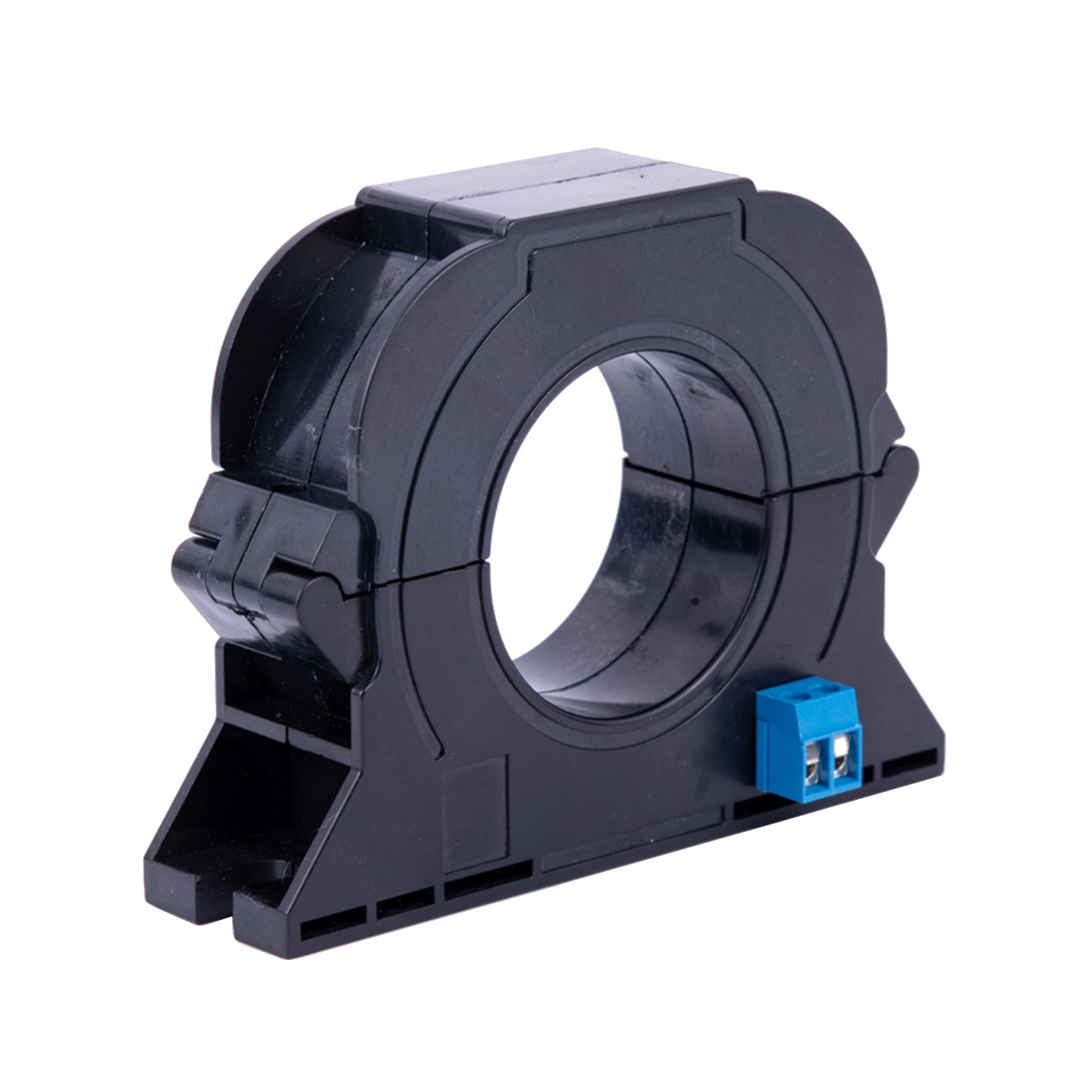

TRAK-B Series Split-core Outdoor Waterproof Zero-sequence Current Transformer

0-10mA Output Protection Device Zero Sequence Current Transformer

Ibahagi sa:

TRAK-B Series Split-core Outdoor Waterproof Zero-sequence Current Transformer

Ang Core Balance Current Transformer (CBCT), na kilala rin bilang Zero Sequence Current Transformer, ay isang espesyal na uri ng kasalukuyang transformer na idinisenyo upang makita ang mga leakage current o earth fault sa mga electrical system. Hindi tulad ng mga maginoo na CT na sumusukat sa kasalukuyang sa isang konduktor, ang isang CBCT ay sumasaklaw sa lahat ng tatlong phase conductor (at kung minsan ang neutral) sa pamamagitan ng isang magnetic core upang masubaybayan ang vector sum ng kanilang mga alon.

Availability:



Magtanong

modelo:
TRAK-B
Brand:
TR

Pangkalahatang-ideya ng Produkto

Isang 0–10mA Ang Core Balance Current Transformer CBCT ( Z ero Sequence Current Transformer ZCT) ay isang precision sensing device na idinisenyo upang matukoy ang pagtagas o mga natitirang alon sa mga electrical power system. Gumagana ito sa pamamagitan ng pagsukat ng vector sum ng mga alon na dumadaloy sa pamamagitan ng three-phase conductors. Sa ilalim ng normal na balanseng mga kondisyon ng pagkarga, ang kabuuan ng lahat ng phase current ay katumbas ng zero, at walang output signal na nabuo. Kapag nagkaroon ng ground fault, insulation failure, o leakage, nagkakaroon ng imbalance, at ang transpormer ay gumagawa ng katumbas na sekundaryong output signal, kadalasan sa loob ng 0 ~ 10mA range, proporsyonal sa fault current.

Mga Tampok ng Produkto

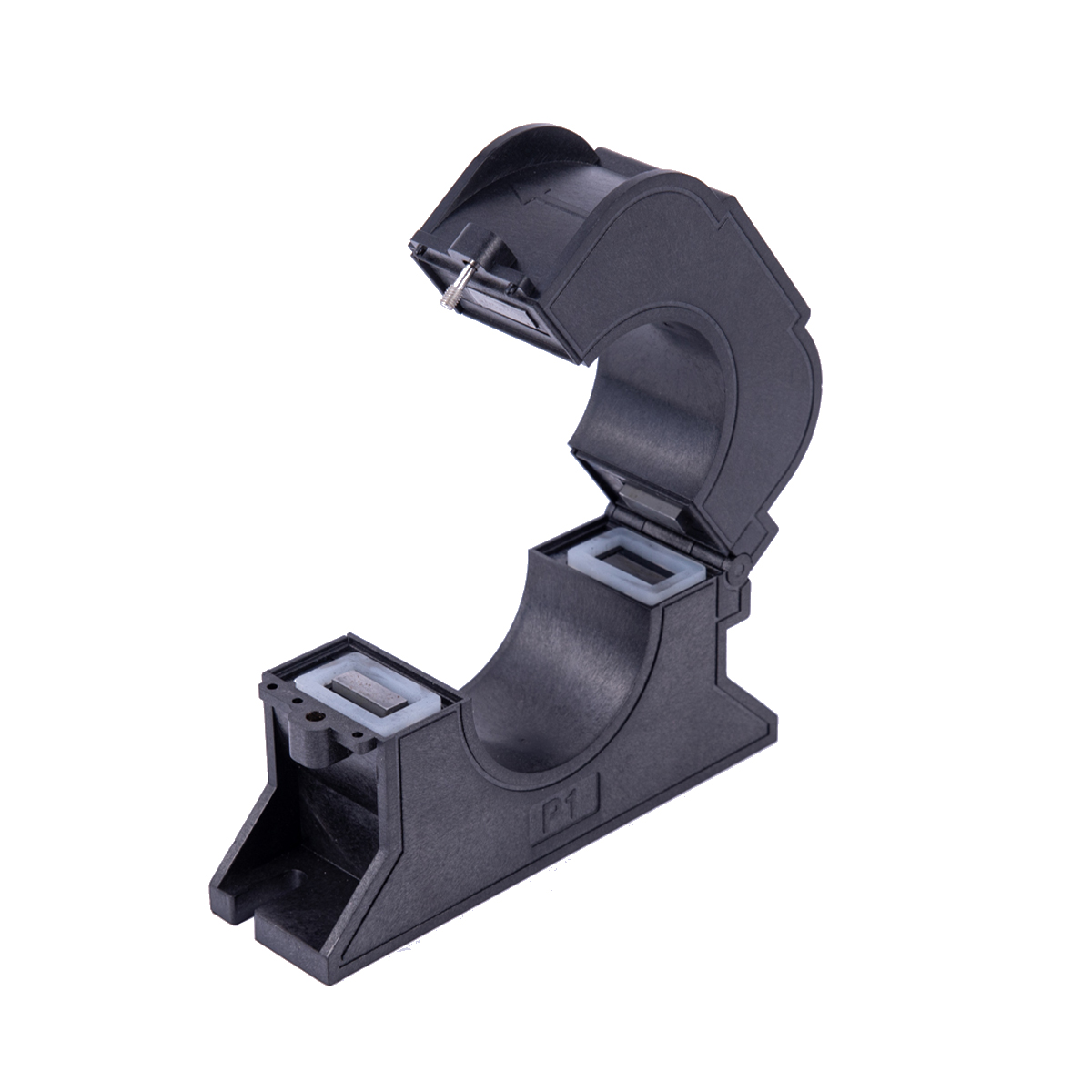

* Split-core na istraktura, madaling i-install sa site at madaling patakbuhin.

* Ang istraktura ng magnetic core winding ay inihagis gamit ang epoxy resin, at ang mga dulo ng mukha ng paghiwa ay naitugma, at ang katatagan ay mabuti.

* Mag-adopt high-permeability ultra-microcrystalline core, na may magandang linearity at mataas na sensitivity.

Application ng Produkto

Electrical fire monitoring system, fire-fighting equipment power monitoring system, rural power grid reconstruction project, intelligent power consumption system, low-current grounding system, electromagnetic relay protection, online environmental monitoring, atbp.

I-download ang Size Sheet

Natirang Current Transformer.pdf

Mga Parameter ng Produkto

ng kuryente Pagganap	Operating Temperatura	-40℃-+70℃	Kamag-anak na Humidity	≤90%
	Antas ng Boltahe	0.4/0.66/0.72kV	Linear Range	5%～1000%
	Na-rate na Input Kasalukuyang	0-1A	Na-rate na Dalas	50/60Hz
	Na-rate na Output	0-0.25mA o 0-1V	Dalas ng Kapangyarihan Makatiis sa Boltahe	3kV/min
	Klase ng Katumpakan	0.5, 1.0	Lakas ng pagkakabukod	1000MΩ/500V/min
Mekanikal na istraktura	Shell at Skeleton	PBT/PC Flame Retardant Grade 94-V0	Paraan ng Output	Sheathed Lines
	Iron Core Material	Nanocrystalline	Split-core na Istraktura	'304'Pag-fasten gamit ang hindi mapaghihiwalay na turnilyo
	Pagtatatak at Pagpuno	Epoxy Resin	Plano sa Konstruksyon	Base mounting screw fixing

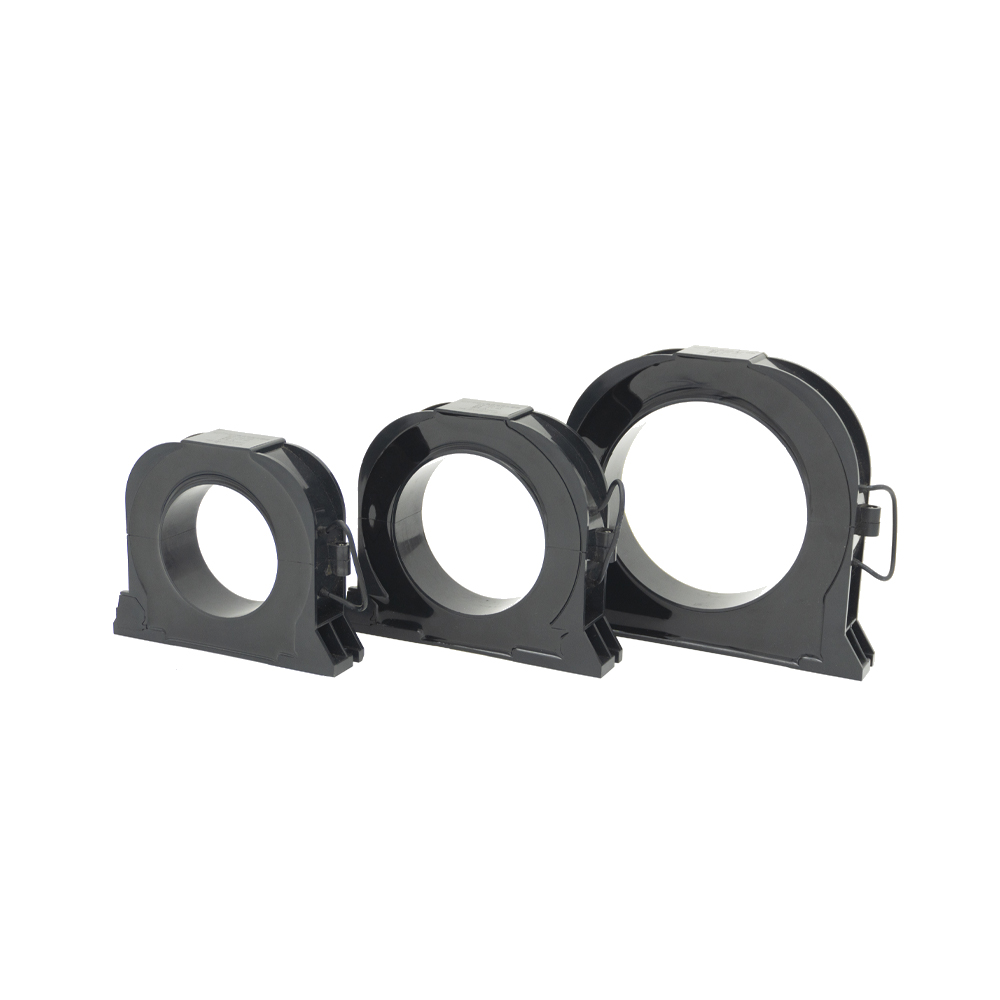

Mga Dimensyon ng Hugis at Pag-install

ng Produkto Blg. Modelo	Na-rate na Input	Na-rate na Output	Precision Class	Mga Dimensyon(mm)
ng Produkto Blg. Modelo	Na-rate na Input	Na-rate na Output	Precision Class	D	L	W	H	J	K
TRAK-30B	0-1A	0-1A (0.5mA)	0.5 1.0	30	88	30	68	76	M5
TRAK-45B				45	116	33	86	92	M5
TRAK-65B				65	130	33	105	110	M6
TRAK-80B				80	160	33	128	143	M6
TRAK-100B				100	188	33	154	178	M6
