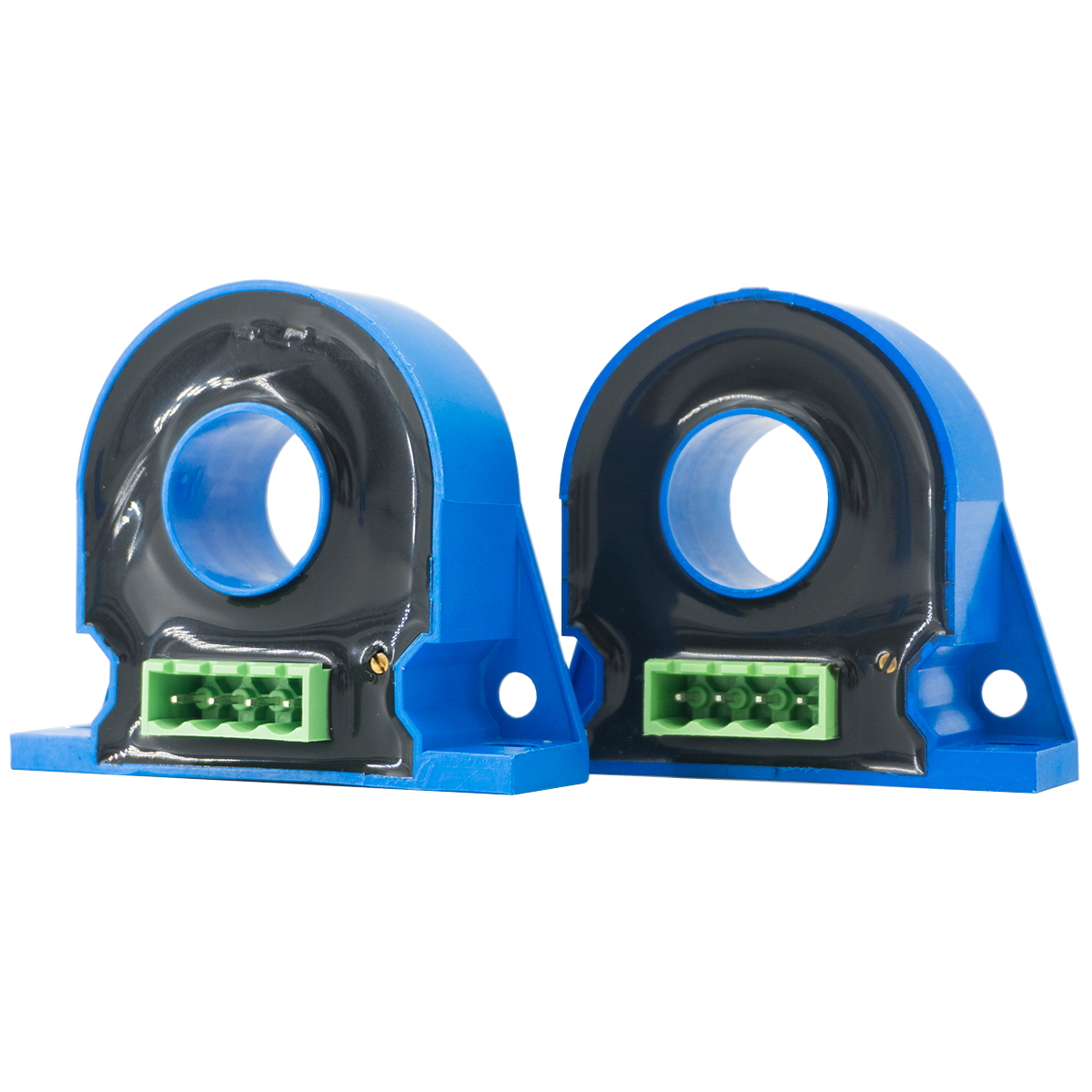

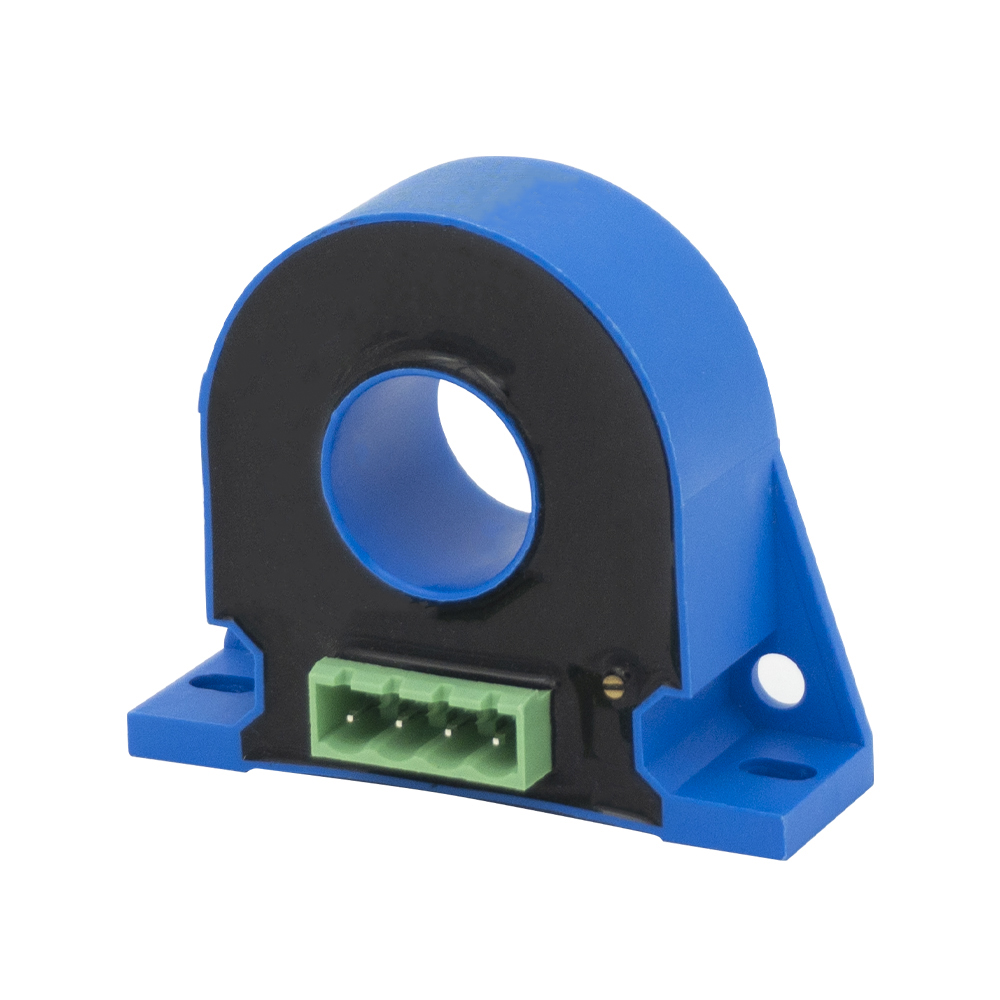

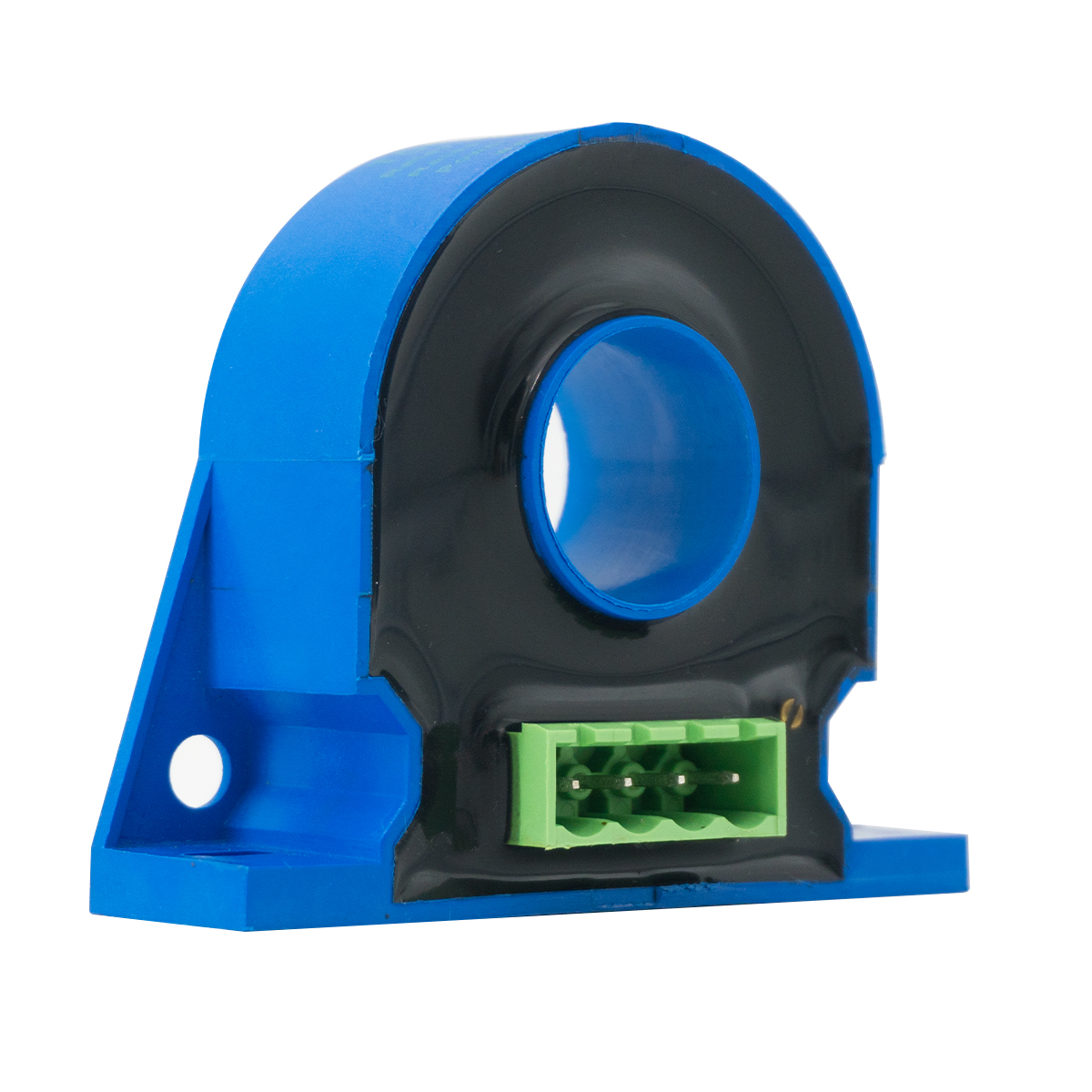

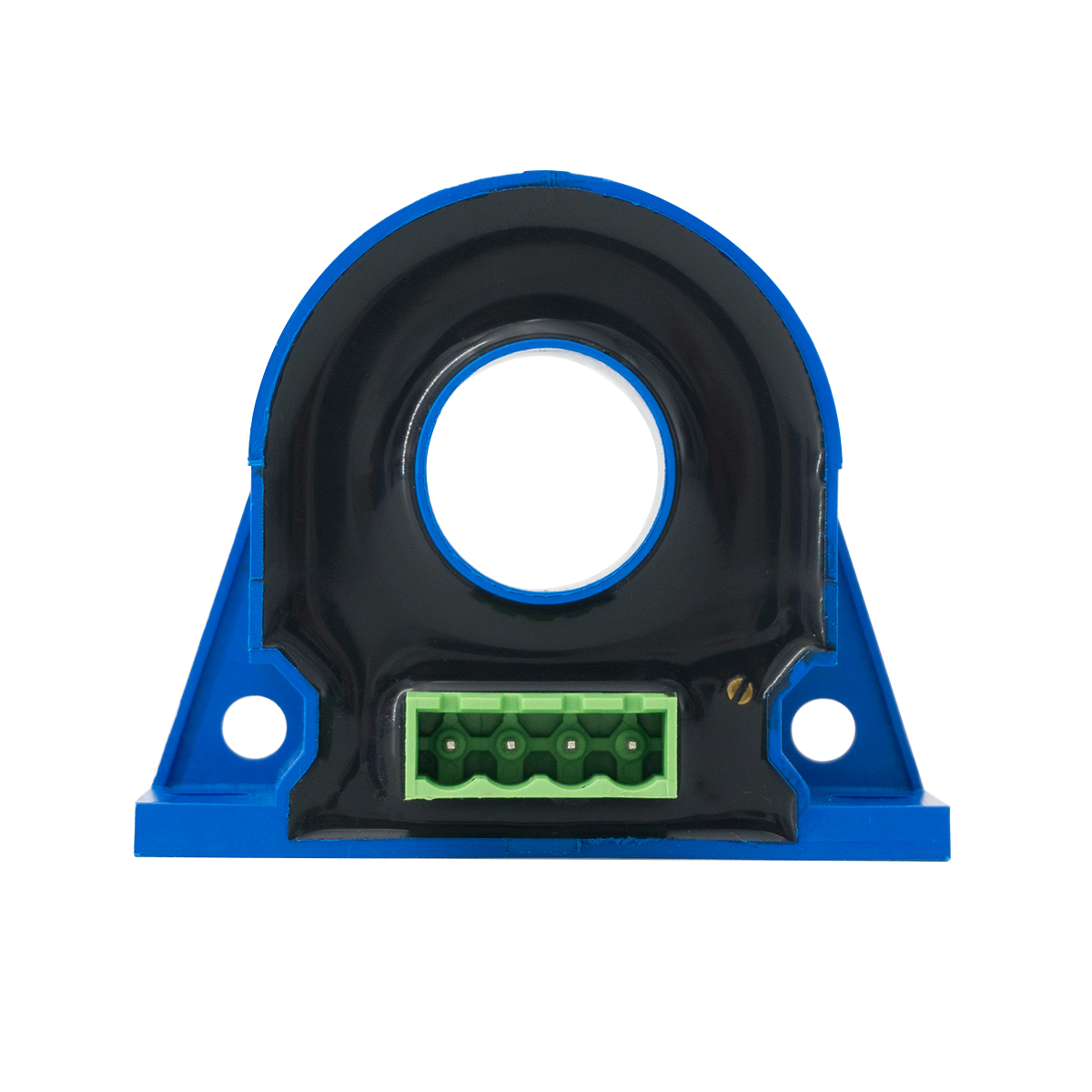

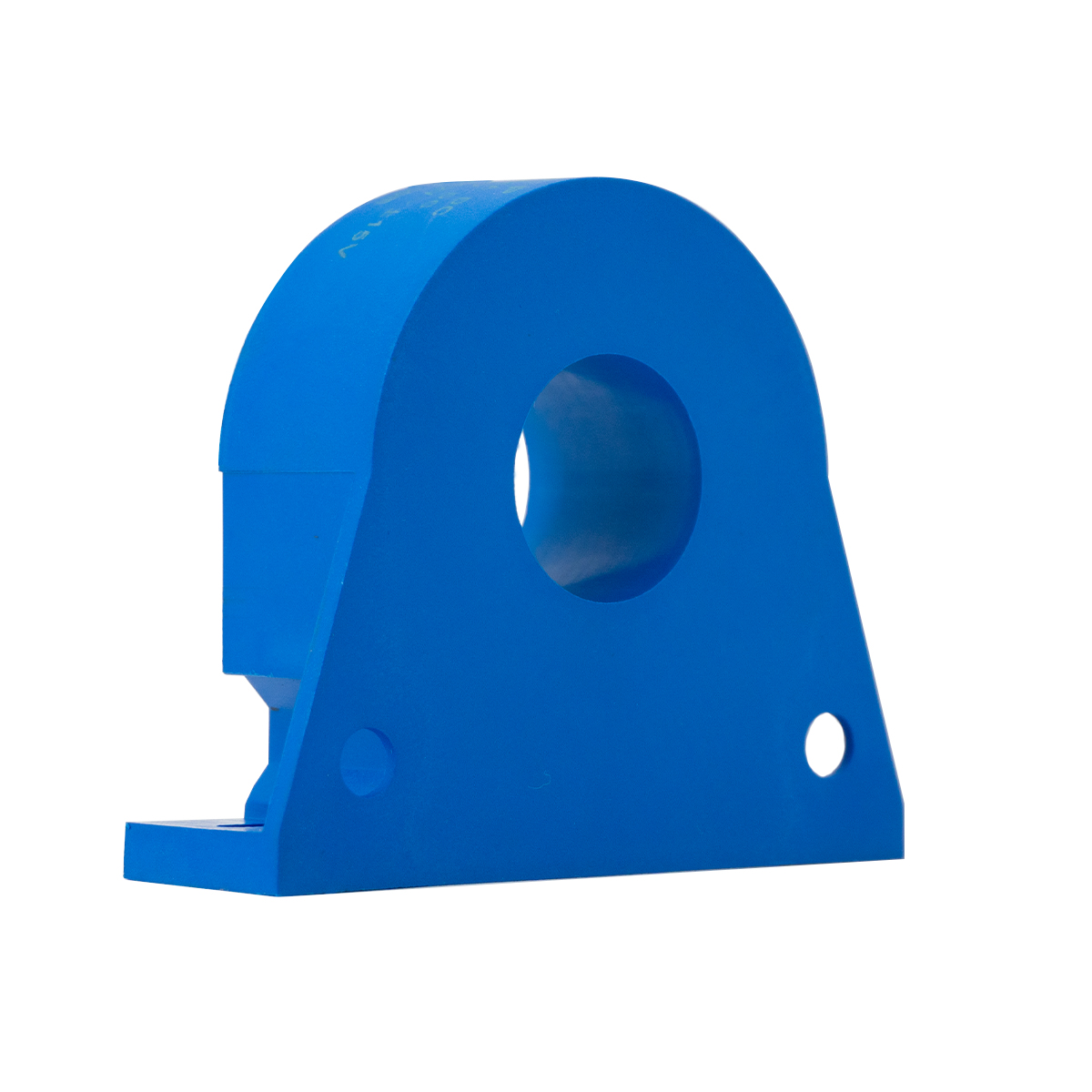

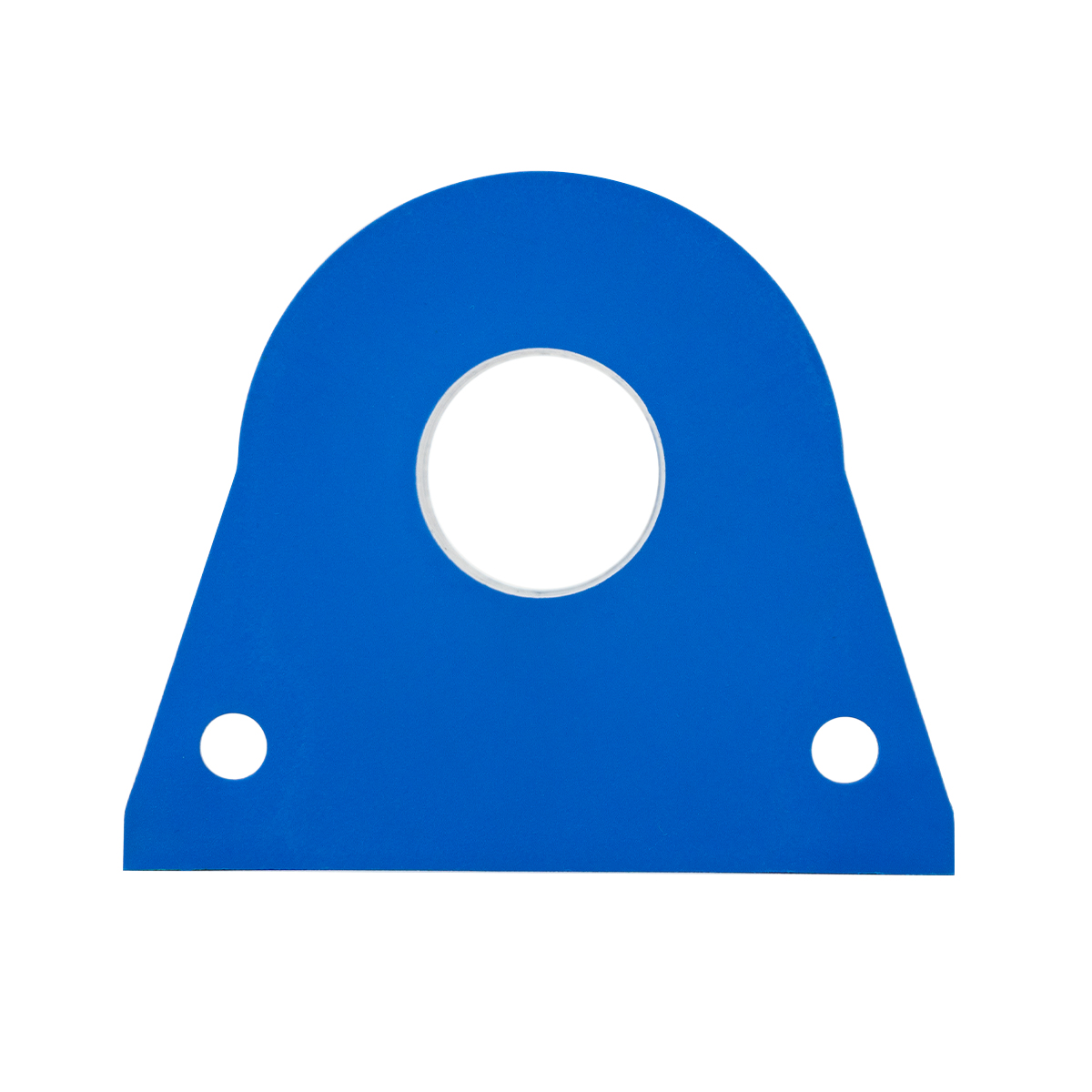

Sensor arus bocor kecil presisi tinggi berlubang

Fitur Produk

* Kinerja pengukuran arus kecil stabil.

* Akurasi luar biasa, linearitas bagus.

* Rentang pengukuran yang luas dan kapasitas kelebihan beban yang kuat.

* Struktur berlubang, tidak ada kehilangan penyisipan.

Aplikasi Produk

* Sistem sinyal.

* Deteksi garis.

* Sistem Pemantauan Kebocoran.

* Pengukuran perbedaan saat ini.

Parameter Produk

Spesifikasi		10mA/5V	50mA/5V	200mA/5V	Satuan
saya PN	Arus Input Nilai Utama  (DC)	10	50	200	mA
AKU P	Rentang Pengukuran Arus Primer	0-15	0-75	0-300	mA
DI DALAM SN	Tegangan keluaran pengenal sekunder (DC)	5			V
V C	Catu Daya Tegangan	±12-15(±5%)			V
saya C	Saat Ini Konsumsi	＜30			mA
V d	Tegangan Isolasi	Antara sirkuit primer dan sekunder: 2.5kV/50Hz/1 menit
ε L	Linearitas	＜1			%FS
X	Presisi	TA=25℃:≤±0,5			%
V0	Tegangan Offset	TA=25℃:≤±50			mV
DI DALAM	Penyimpangan Suhu Tegangan Offset	Ip =0 TA =-40-+80℃:≤±1,5			mV/℃
T r	Waktu Respons	≤120			MS
TA​	Bekerja Suhu	-40-+80			℃
T S	Penyimpanan Suhu	-45-+85			℃
RL​	Ketahanan Beban	TA=25℃:≥10			kΩ

Ukuran

Skema Listrik

Catatan:
saya PN :	Arah masukan arus primer
+ :	Catu daya positif 12V/15V
- :	Catu daya negatif 12V/15V
M :	Keluaran sinyal sekunder
G :	Sumber listrik
OFS:	Penyesuaian nol

Tindakan Pencegahan Instalasi

Sensor arus harus disambungkan dengan benar, jika tidak maka dapat merusak komponen internal sensor.
