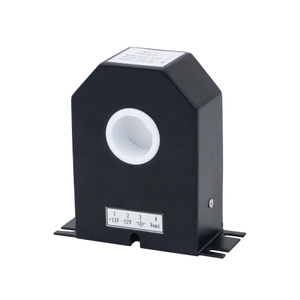

ឧបករណ៍ចាប់សញ្ញាចរន្តលេចធ្លាយចរន្តតូច ភាពជាក់លាក់ខ្ពស់ Perforated

លក្ខណៈពិសេសផលិតផល

* ការវាស់វែងបច្ចុប្បន្នតូចមានស្ថេរភាព។

* ភាពត្រឹមត្រូវល្អឥតខ្ចោះ, លីនេអ៊ែរល្អ។

* ជួរវាស់ធំទូលាយ និងសមត្ថភាពផ្ទុកលើសទម្ងន់ខ្លាំង។

* រចនាសម្ព័ន្ធ perforated, គ្មានការបាត់បង់ការបញ្ចូល។

ការដាក់ពាក្យផលិតផល

* ប្រព័ន្ធសញ្ញា។

* ការរកឃើញបន្ទាត់។

* ប្រព័ន្ធត្រួតពិនិត្យការលេចធ្លាយ។

* ការវាស់វែងភាពខុសគ្នាបច្ចុប្បន្ន។

ប៉ារ៉ាម៉ែត្រផលិតផល

ការបញ្ជាក់		10mA / 5V	50mA / 5V	200mA / 5V	ឯកតា
ខ្ញុំ PN	ចរន្ត បញ្ចូលដែលបានវាយតម្លៃបឋម  (DC)	10	50	200	mA
I P	ជួររង្វាស់បច្ចុប្បន្នបឋម	០-១៥	០-៧៥	0-300	mA
V SN	វ៉ុលលទ្ធផលបន្ទាប់បន្សំ (DC)	5			វ
វី ស៊ី	ផ្គត់ផ្គង់ថាមពល វ៉ុល	±12-15(±5%)			វ
I C	បច្ចុប្បន្ន ការប្រើប្រាស់	＜៣០			mA
វី ឃ	វ៉ុលអ៊ីសូឡង់	រវាងសៀគ្វីបឋម និងអនុវិទ្យាល័យ៖ 2.5kV/50Hz/1min
ε អិល	លីនេអ៊ែរ	១			%FS
X	ភាពជាក់លាក់	TA = 25 ℃: ≤± 0.5			%
វ0	វ៉ុលអុហ្វសិត	TA = 25 ℃: ≤± 50			mV
V OT	អុហ្វសិត វ៉ុលវ៉ុល រសាត់	Ip =0 TA =-40-+80℃:≤±1.5			mV/℃
T r	ពេលវេលាឆ្លើយតប	≤120			mS
T A	ធ្វើការ សីតុណ្ហភាព	-40-+80			℃
ធី អេស	ការផ្ទុក សីតុណ្ហភាព	-45-+85			℃
R L	ផ្ទុកធន់ទ្រាំ	TA = 25 ℃: ≥10			kΩ

វិមាត្រ

គ្រោងការណ៍អគ្គិសនី

ចំណាំ៖
ខ្ញុំ PN ៖	ទិសដៅបញ្ចូលបច្ចុប្បន្នបឋម
+៖	ការផ្គត់ផ្គង់ថាមពល 12V/15V វិជ្ជមាន
-៖	ការផ្គត់ផ្គង់ថាមពល 12V/15V អវិជ្ជមាន
ម៖	ទិន្នផលសញ្ញាបន្ទាប់បន្សំ
G៖	ដីថាមពល
OFS៖	ការកែតម្រូវសូន្យ

ការប្រុងប្រយ័ត្នក្នុងការដំឡើង

ឧបករណ៍ចាប់សញ្ញាបច្ចុប្បន្នគួរតែមានខ្សែត្រឹមត្រូវ បើមិនដូច្នេះទេ វាអាចបំផ្លាញសមាសធាតុខាងក្នុងរបស់ឧបករណ៍ចាប់សញ្ញា។
