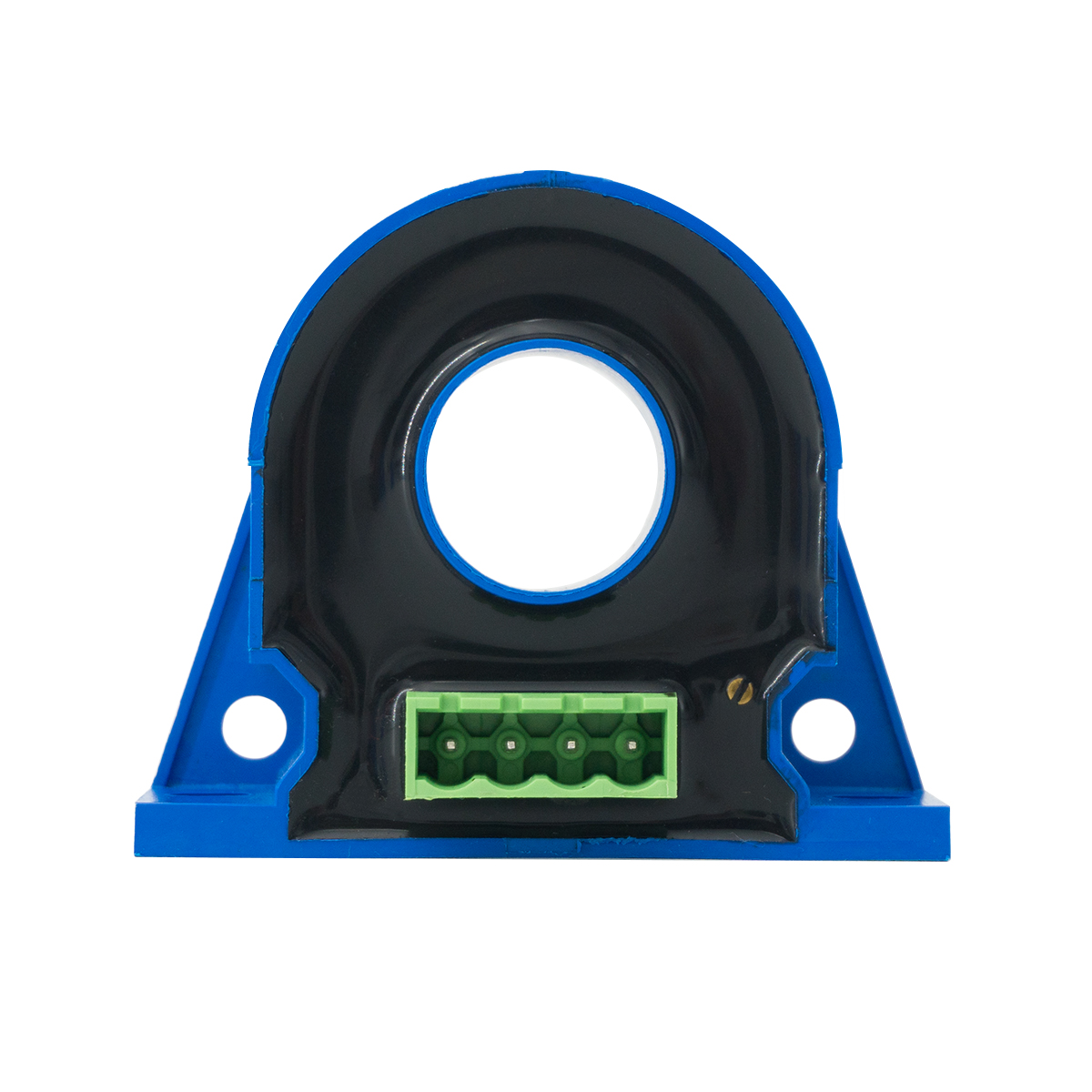

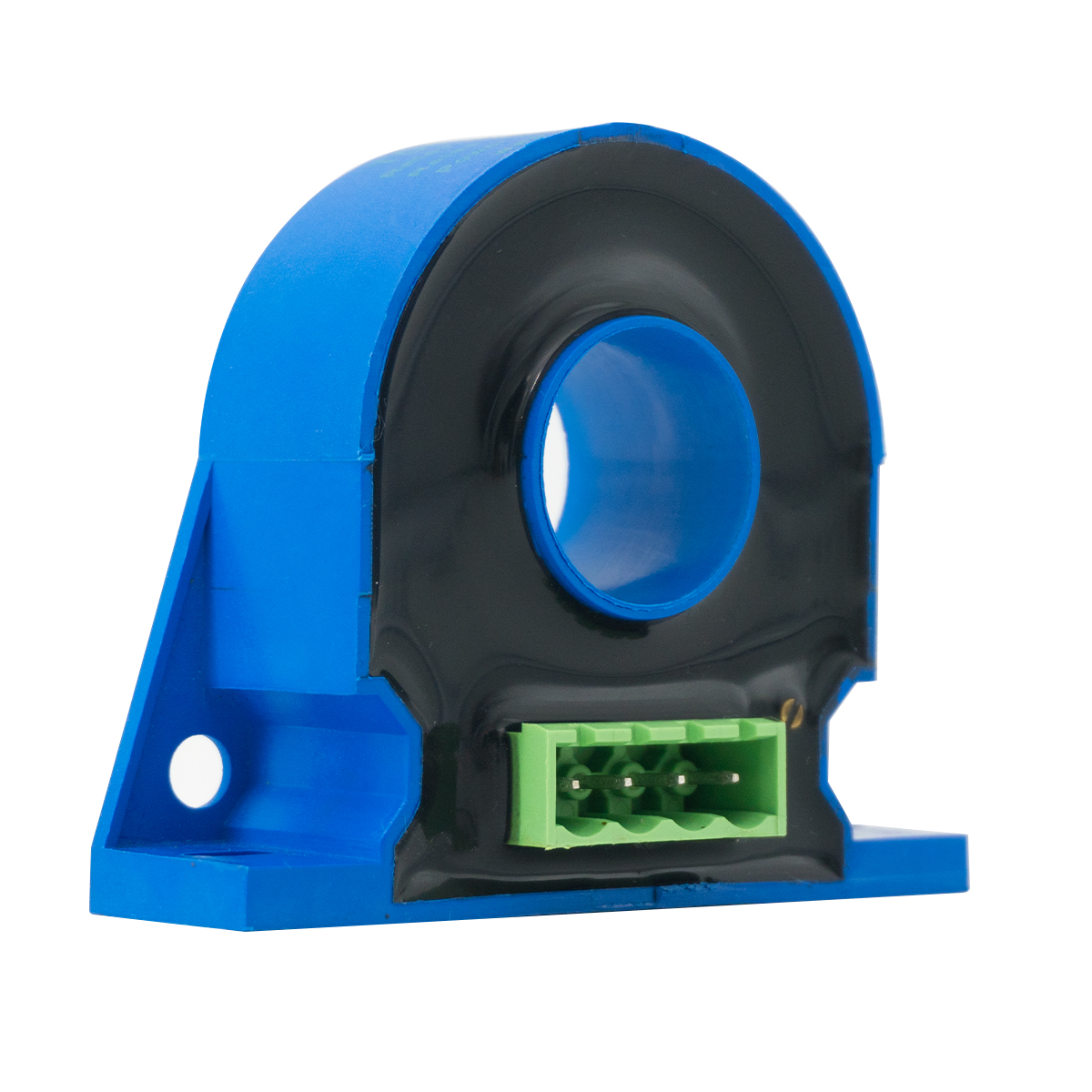

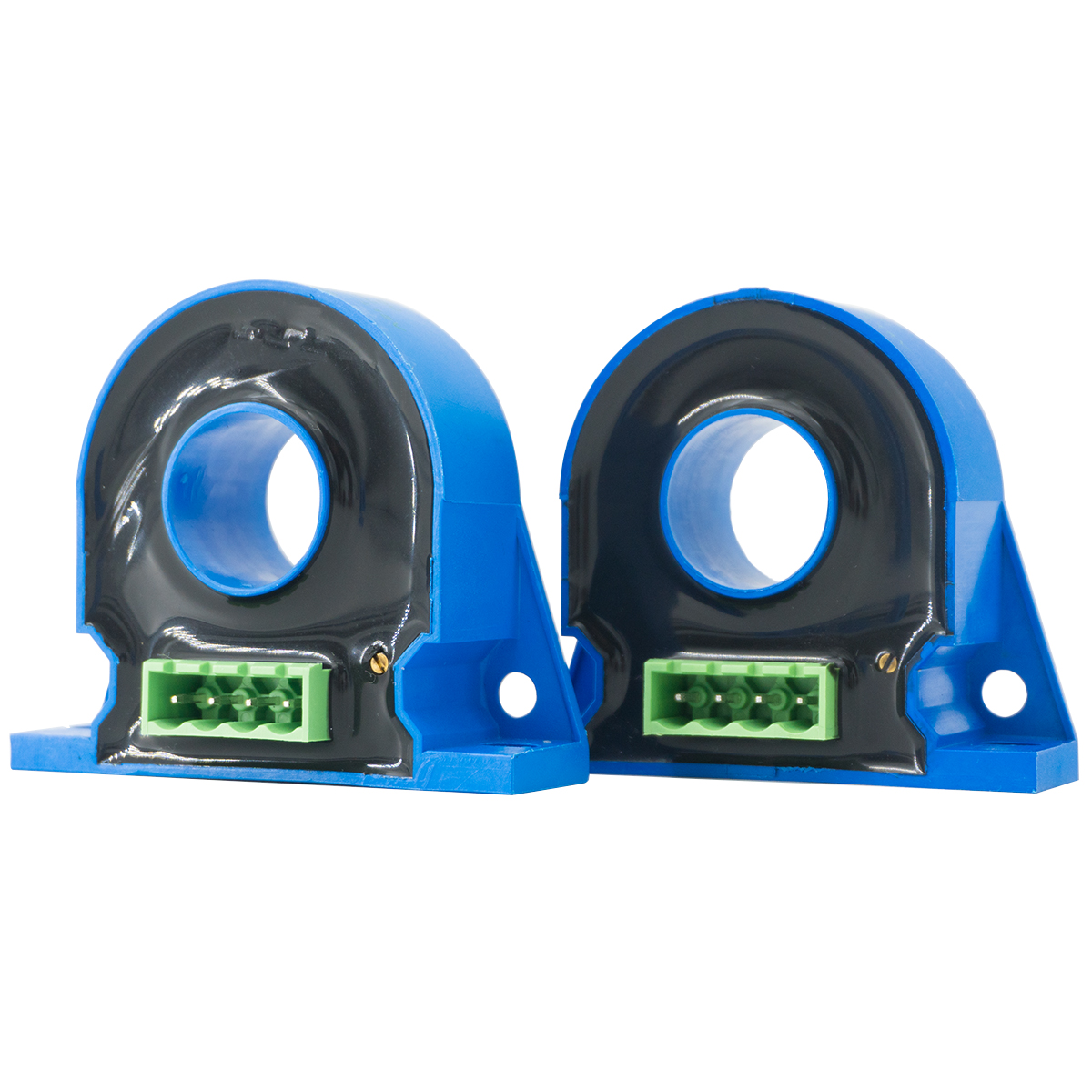

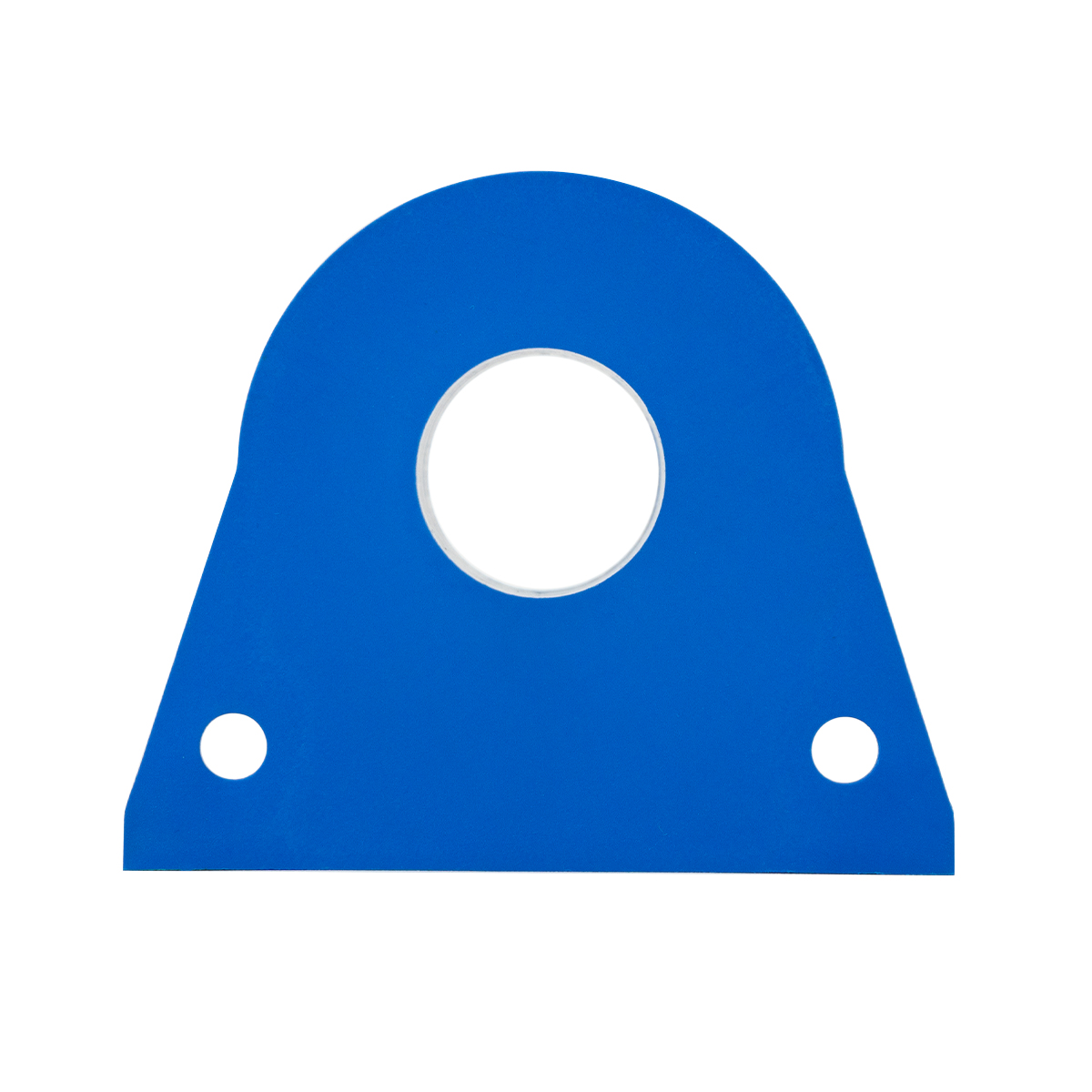

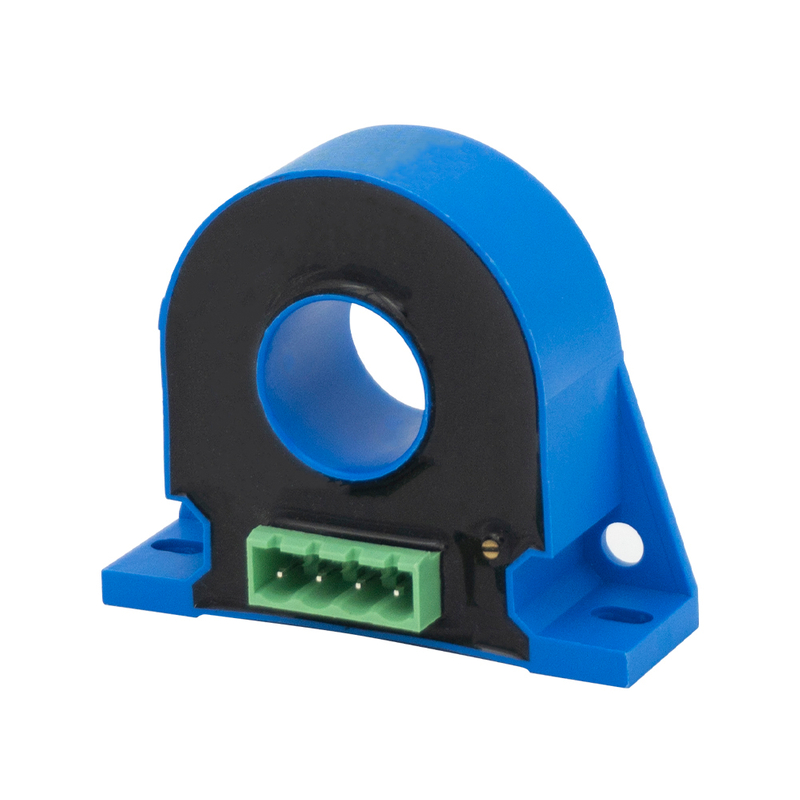

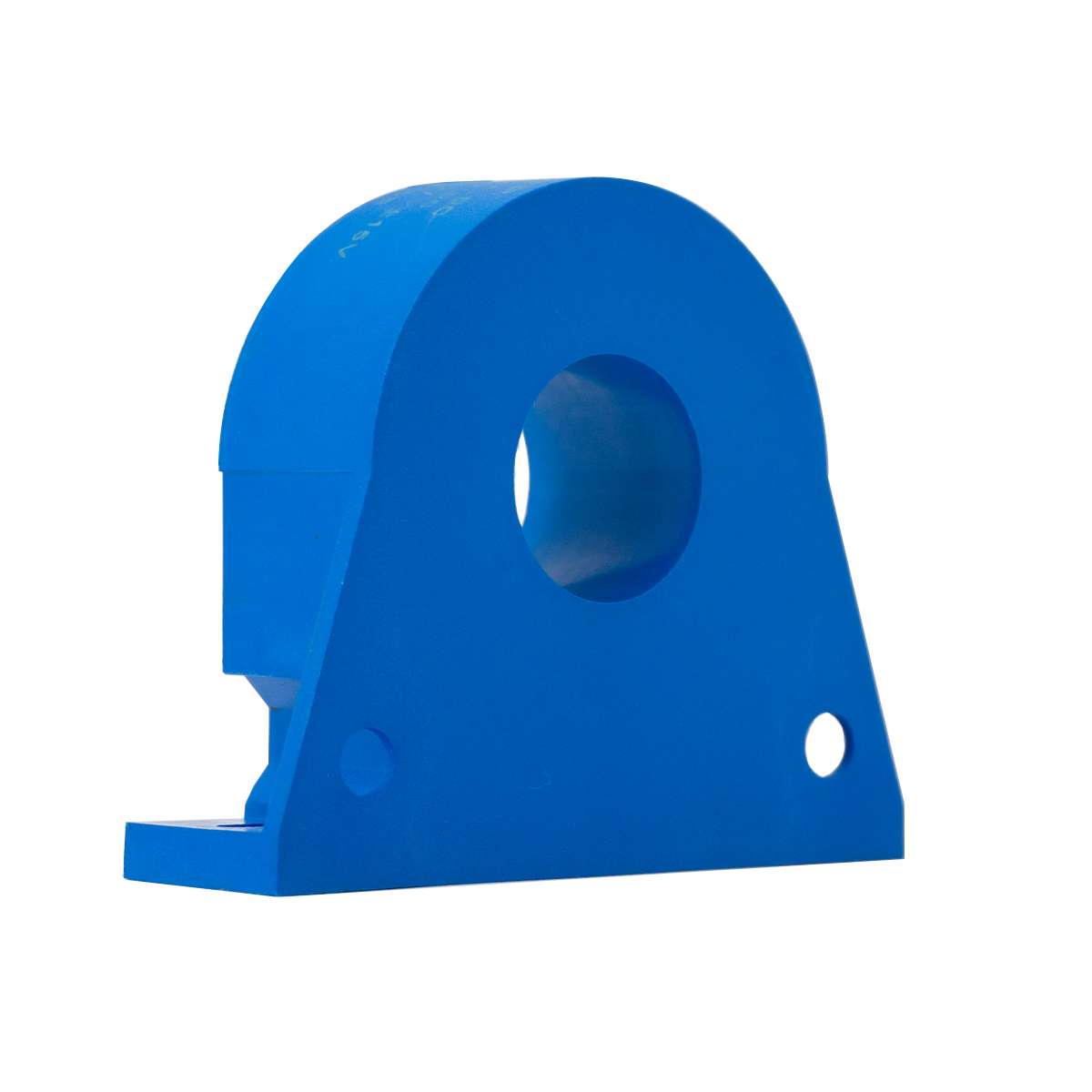

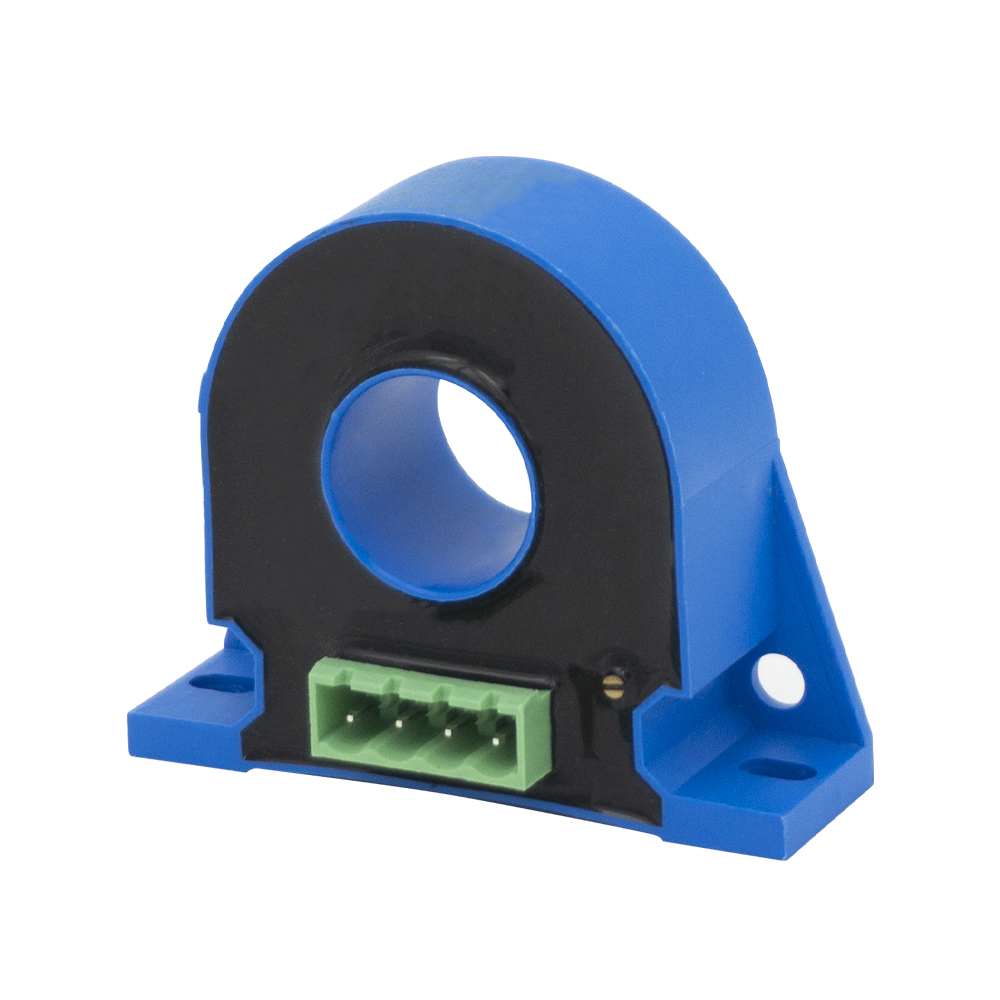

سنسور جریان نشتی کوچک با دقت بالا سوراخ شده

ویژگی های محصول

* عملکرد اندازه گیری جریان کوچک پایدار است.

* دقت عالی، خطی بودن خوب.

* محدوده اندازه گیری گسترده و ظرفیت اضافه بار قوی.

* ساختار سوراخ شده، بدون از دست دادن درج.

کاربرد محصول

* سیستم سیگنال

* تشخیص خط

* سیستم مانیتورینگ نشتی

* اندازه گیری اختلاف فعلی

پارامترهای محصول

مشخصات		10mA/5V	50 میلی آمپر / 5 ولت	200mA/5V	واحد
من PN	جریان ورودی نامی اولیه  (DC)	10	50	200	mA
من پی	محدوده اندازه گیری جریان اولیه	0-15	0-75	0-300	mA
V SN	ولتاژ خروجی نامی ثانویه (DC)	5			V
V C	منبع تغذیه ولتاژ	12-15± (5±%)			V
من سی	فعلی مصرف	30			mA
V d	ولتاژ عایق	بین مدارهای اولیه و ثانویه: 2.5 کیلوولت / 50 هرتز / 1 دقیقه
ε L	خطی بودن	＜1			%FS
X	دقت	TA=25℃:≤±0.5			%
V0	ولتاژ افست	TA=25℃:≤±50			mV
V OT	تغییر دمای ولتاژ افست	IP =0 TA =-40-+80℃:≤±1.5			mV/℃
تی آر	زمان پاسخگویی	≤120			ام‌اس
T A	در حال کار کردن دما	-40-+80			℃
تی اس	ذخیره سازی دما	-45-+85			℃
R L	مقاومت بار	TA=25℃:≥10			kΩ

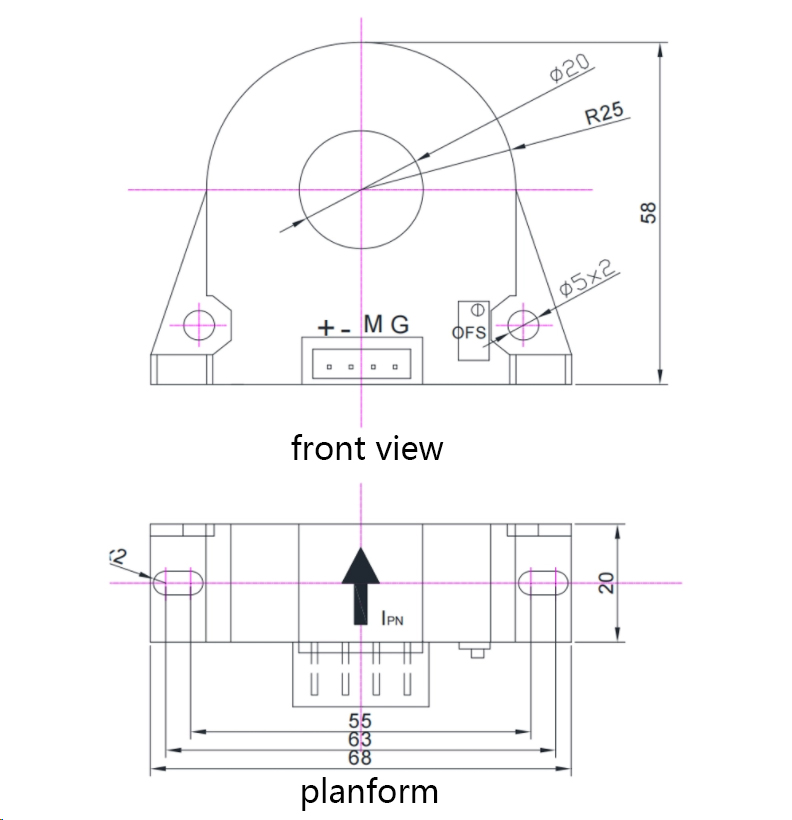

ابعاد

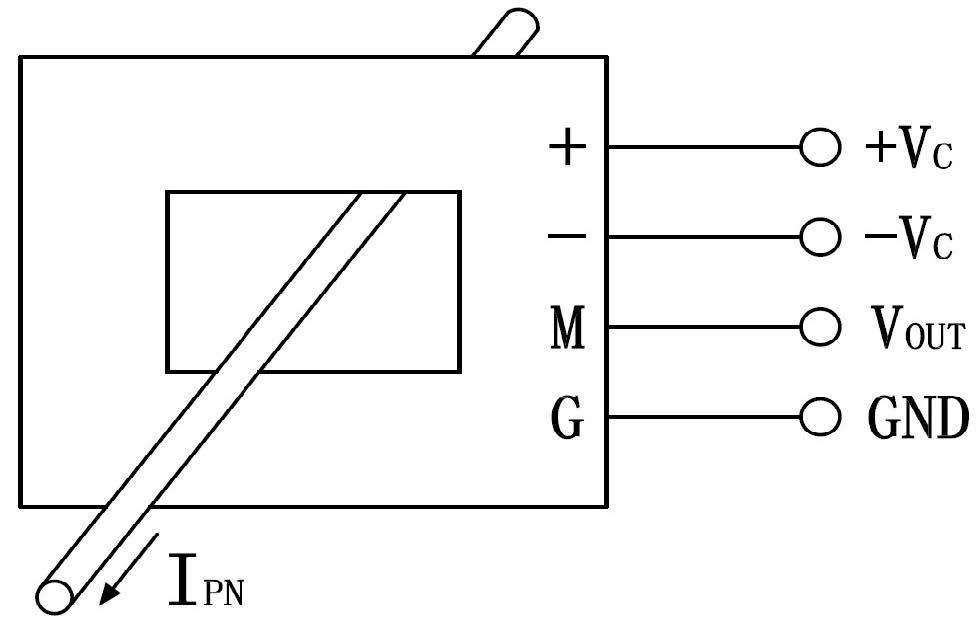

شماتیک برق

توجه：
من PN :	جهت ورودی جریان اولیه
+ :	منبع تغذیه مثبت 12V/15V
- :	منبع تغذیه 12V/15V منفی
م:	خروجی سیگنال ثانویه
G:	زمین برق
OFS:	تنظیم صفر

اقدامات احتیاطی نصب

سنسور جریان باید به درستی سیم کشی شود، در غیر این صورت ممکن است به اجزای داخلی سنسور آسیب برساند.
