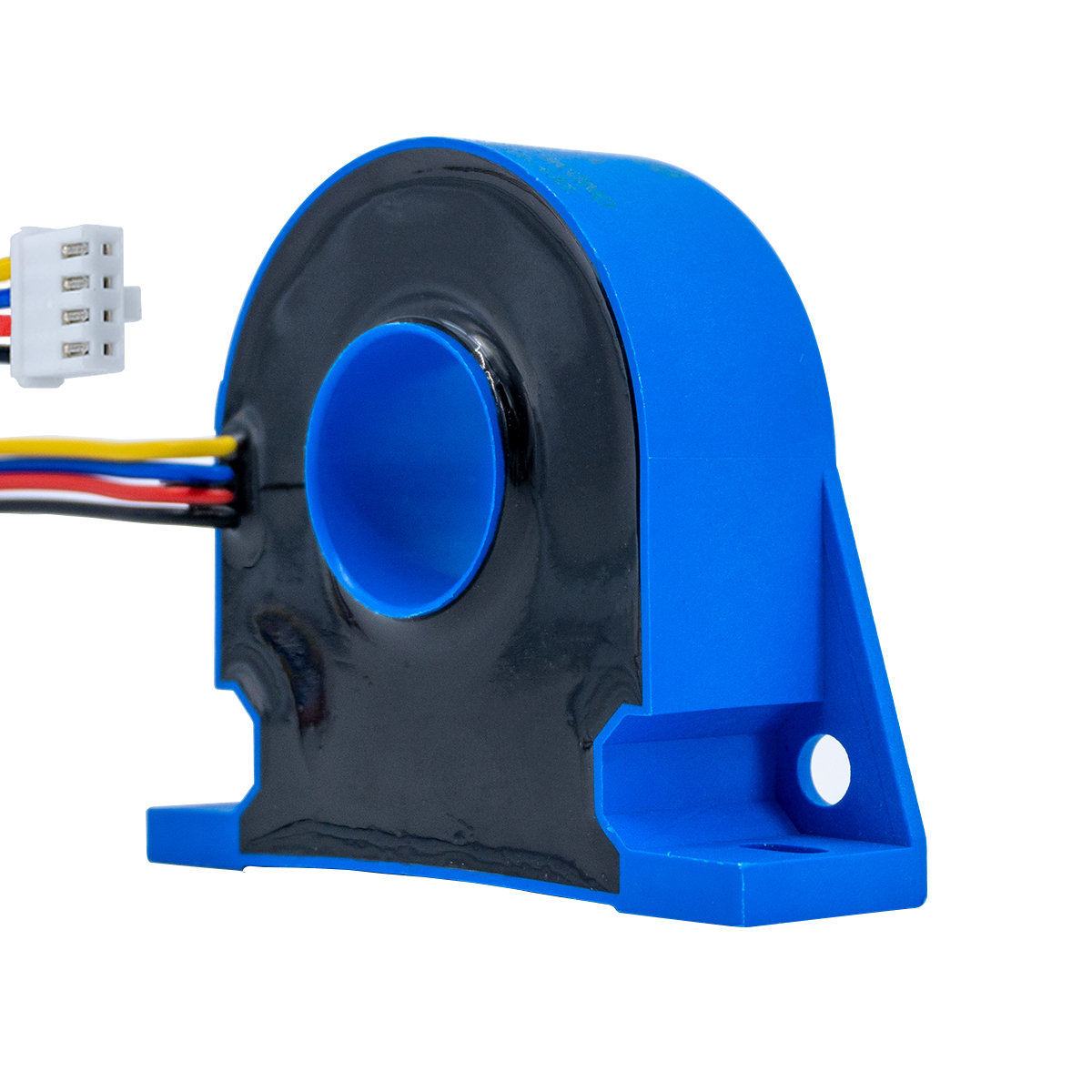

UN Il sensore di corrente CC è un dispositivo elettronico progettato per misurare l'entità della corrente continua (CC) che scorre attraverso un conduttore e convertirla in un segnale elettrico proporzionale, come tensione o corrente, che può essere facilmente letto, elaborato o visualizzato da sistemi di monitoraggio, controller o apparecchiature di acquisizione dati. A differenza della corrente alternata (CA), che oscilla naturalmente e può essere misurata utilizzando principi induttivi, la CC ha una direzione e un'intensità costanti, che richiedono tecnologie di rilevamento specializzate per rilevarla accuratamente senza interferire con il circuito originale.

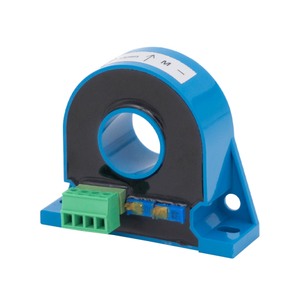

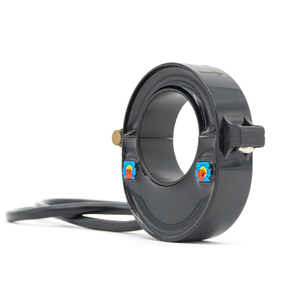

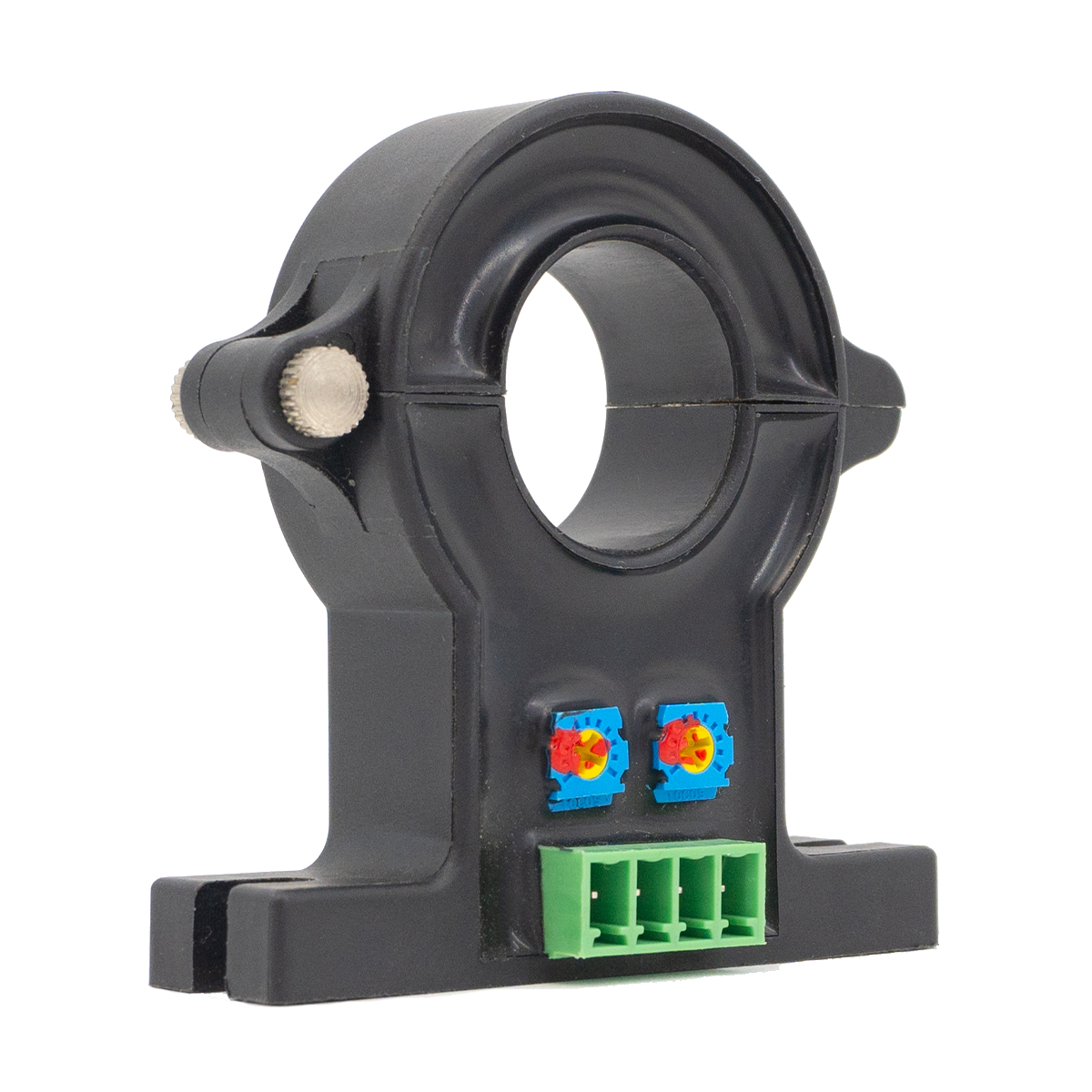

La funzione principale di un sensore di corrente CC è fornire una misurazione non intrusiva o intrusiva della corrente CC garantendo al contempo un impatto minimo sulle prestazioni del circuito. Sensori non intrusivi, come sensore di corrente ad effetto Hall , non richiedono il contatto fisico con il conduttore, il che li rende ideali per applicazioni ad alta tensione o corrente elevata in cui la sicurezza e l'integrità del circuito sono fondamentali. I sensori intrusivi, come i resistori di shunt, sono collegati direttamente in serie con il conduttore, offrendo un'elevata precisione ma richiedendo un'attenta integrazione per evitare cadute di tensione o perdite di potenza.
Il principio di funzionamento più comune per il rilevamento della corrente CC è l'effetto Hall, che si basa sul campo magnetico generato da un conduttore percorso da corrente. Quando un conduttore che trasporta corrente continua viene posto in un campo magnetico, le particelle cariche all'interno del conduttore vengono deviate, creando una differenza di tensione (tensione di Hall) proporzionale alla corrente. I sensori di corrente continua a effetto Hall possono essere ad anello aperto o ad anello chiuso: i sensori ad anello aperto sono semplici ed economici, mentre i sensori ad anello chiuso utilizzano meccanismi di feedback per migliorare l'accuratezza e la linearità, rendendoli adatti per applicazioni di precisione.
Un altro tipo chiave di sensore di corrente CC è il sensore del resistore di shunt. Un resistore di shunt è un componente a bassa resistenza collegato in serie al carico; quando la corrente continua lo attraversa, viene generata una piccola caduta di tensione attraverso il resistore, che viene misurata utilizzando un amplificatore differenziale. Questa caduta di tensione è direttamente proporzionale alla corrente (secondo la legge di Ohm), consentendo una misurazione accurata di correnti CC da basse a medie. I sensori shunt sono ampiamente utilizzati nell'elettronica automobilistica, industriale e di consumo grazie al loro basso costo e all'elevata affidabilità.
I sensori di corrente CC svolgono un ruolo fondamentale in numerosi settori e applicazioni. Nei sistemi automobilistici, monitorano la corrente della batteria, la corrente del motore e i sistemi di ricarica per garantire prestazioni e sicurezza ottimali. Nei sistemi di energia rinnovabile, come i pannelli solari e le turbine eoliche, misurano la corrente continua generata dalla fonte di energia e immessa negli inverter. Nell'automazione industriale, monitorano la corrente nei motori, negli alimentatori e nei circuiti di controllo per prevenire sovraccarichi e guasti alle apparecchiature. Sono essenziali anche nei dispositivi medici, nei sistemi di gestione dell'alimentazione e nei dispositivi IoT, dove il monitoraggio preciso della corrente è fondamentale per l'efficienza e la sicurezza.
Le caratteristiche principali di un sensore di corrente CC di alta qualità includono elevata precisione, linearità, ampio intervallo di corrente, basso consumo energetico e resistenza alle interferenze elettromagnetiche (EMI). I sensori moderni spesso integrano interfacce digitali (come I2C o SPI) per consentire la comunicazione diretta con i microcontrollori, semplificando l'elaborazione dei dati e l'integrazione del sistema. Con l'avanzare della tecnologia, i sensori di corrente continua continuano a diventare più piccoli, più efficienti e più versatili, adattandosi alla crescente domanda di monitoraggio preciso della corrente in sistemi elettronici sempre più complessi.
