A Czujnik prądu stałego to urządzenie elektroniczne zaprojektowane do pomiaru wielkości prądu stałego (DC) przepływającego przez przewodnik i przekształcania go na proporcjonalny sygnał elektryczny — taki jak napięcie lub prąd — który można łatwo odczytać, przetworzyć lub wyświetlić przez systemy monitorowania, sterowniki lub sprzęt do gromadzenia danych. W przeciwieństwie do prądu przemiennego (AC), który naturalnie oscyluje i można go mierzyć za pomocą zasad indukcyjnych, prąd stały ma stały kierunek i wielkość, co wymaga specjalistycznych technologii wykrywania, aby dokładnie go wykryć bez zakłócania oryginalnego obwodu.
Podstawową funkcją czujnika prądu stałego jest zapewnienie nieinwazyjnego lub inwazyjnego pomiaru prądu stałego przy jednoczesnym zapewnieniu minimalnego wpływu na wydajność obwodu. Nieinwazyjne czujniki, takie jak czujnik prądu z efektem Halla , nie wymagają fizycznego kontaktu z przewodnikiem, co czyni je idealnymi do zastosowań wysokonapięciowych lub wysokoprądowych, gdzie bezpieczeństwo i integralność obwodu mają kluczowe znaczenie. Czujniki inwazyjne, takie jak rezystory bocznikowe, są połączone bezpośrednio szeregowo z przewodnikiem, co zapewnia wysoką dokładność, ale wymaga starannej integracji, aby uniknąć spadków napięcia lub utraty mocy.

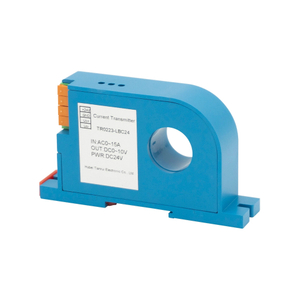

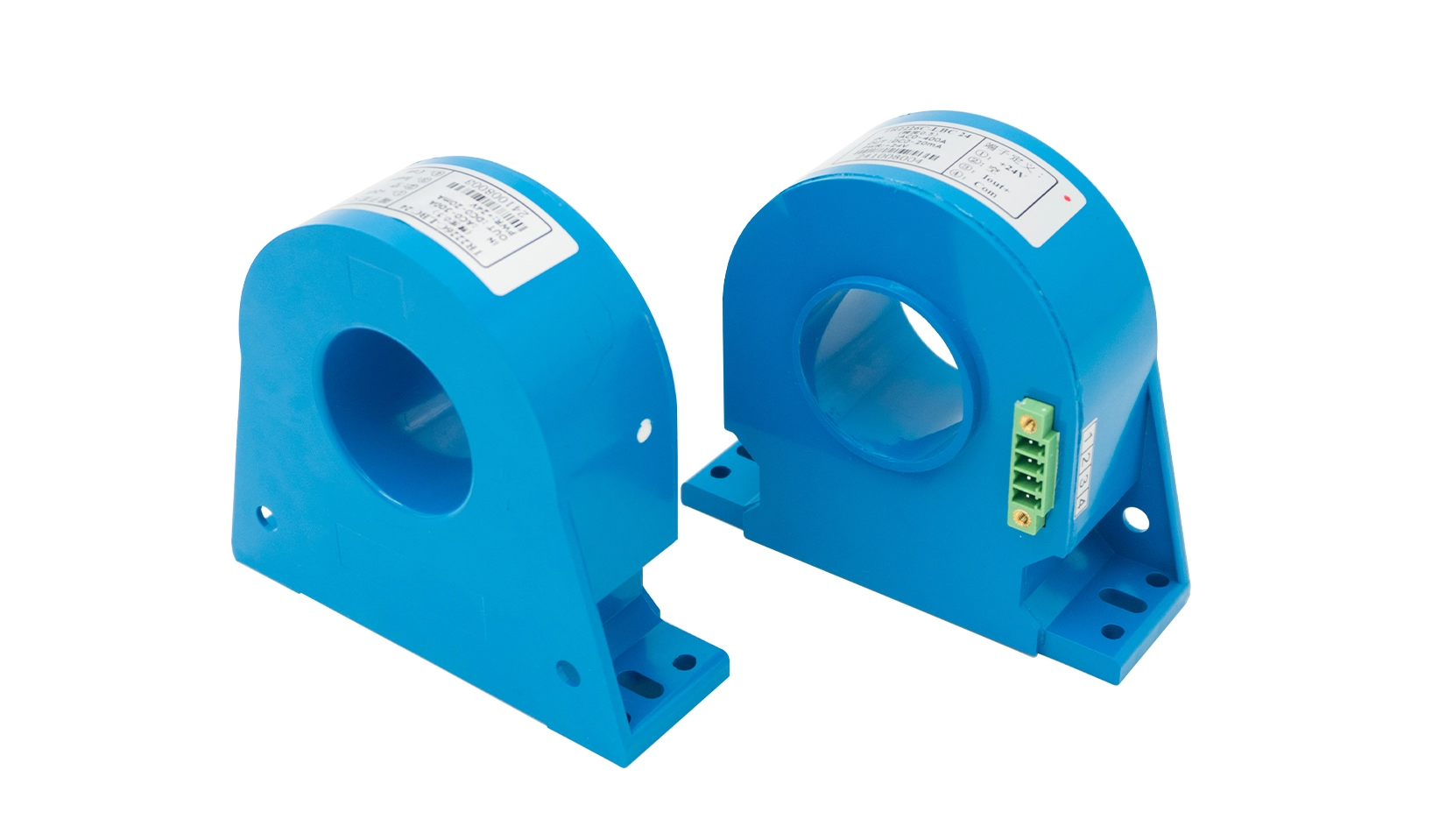

Najczęstszą zasadą działania czujnika prądu stałego jest efekt Halla, który opiera się na polu magnetycznym generowanym przez przewodnik przewodzący prąd. Kiedy przewodnik z prądem stałym zostanie umieszczony w polu magnetycznym, naładowane cząstki w przewodniku odchylają się, tworząc różnicę napięcia (napięcie Halla) proporcjonalną do prądu. Czujniki prądu stałego z efektem Halla mogą mieć pętlę otwartą lub zamkniętą: czujniki z otwartą pętlą są proste i ekonomiczne, natomiast czujniki z pętlą zamkniętą wykorzystują mechanizmy sprzężenia zwrotnego w celu zwiększenia dokładności i liniowości, dzięki czemu nadają się do zastosowań precyzyjnych.
Innym kluczowym typem czujnika prądu stałego jest czujnik z rezystorem bocznikowym. Rezystor bocznikowy to element o niskiej rezystancji połączony szeregowo z obciążeniem; gdy przepływa przez niego prąd stały, na rezystorze generowany jest niewielki spadek napięcia, który jest mierzony za pomocą wzmacniacza różnicowego. Ten spadek napięcia jest wprost proporcjonalny do prądu (zgodnie z prawem Ohma), co pozwala na dokładny pomiar niskich i średnich prądów prądu stałego. Czujniki bocznikowe są szeroko stosowane w elektronice samochodowej, przemysłowej i konsumenckiej ze względu na ich niski koszt i wysoką niezawodność.
Czujniki prądu stałego odgrywają kluczową rolę w wielu gałęziach przemysłu i zastosowaniach. W systemach motoryzacyjnych monitorują prąd akumulatora, prąd silnika i układy ładowania, aby zapewnić optymalną wydajność i bezpieczeństwo. W systemach energii odnawialnej, takich jak panele słoneczne i turbiny wiatrowe, mierzą prąd stały generowany przez źródło energii i wprowadzany do falowników. W automatyce przemysłowej monitorują prąd w silnikach, zasilaczach i obwodach sterujących, aby zapobiec przeciążeniom i awariom sprzętu. Są również niezbędne w urządzeniach medycznych, systemach zarządzania energią i urządzeniach IoT, gdzie precyzyjne monitorowanie prądu ma kluczowe znaczenie dla wydajności i bezpieczeństwa.
Kluczowe cechy wysokiej jakości czujnika prądu stałego obejmują wysoką dokładność, liniowość, szeroki zakres prądu, niskie zużycie energii i odporność na zakłócenia elektromagnetyczne (EMI). Nowoczesne czujniki często integrują interfejsy cyfrowe (takie jak I2C lub SPI), aby umożliwić bezpośrednią komunikację z mikrokontrolerami, upraszczając przetwarzanie danych i integrację systemów. W miarę postępu technologii czujniki prądu stałego stają się coraz mniejsze, wydajniejsze i bardziej wszechstronne, dostosowując się do rosnącego zapotrzebowania na precyzyjne monitorowanie prądu w coraz bardziej złożonych systemach elektronicznych.
