에이 DC 전류 센서 는 도체를 통해 흐르는 직류(DC)의 크기를 측정하고 이를 모니터링 시스템, 컨트롤러 또는 데이터 수집 장비에서 쉽게 읽고 처리하거나 표시할 수 있는 비례 전기 신호(예: 전압 또는 전류)로 변환하도록 설계된 전자 장치입니다. 자연적으로 진동하고 유도 원리를 사용하여 측정할 수 있는 교류(AC)와 달리 DC는 일정한 방향과 크기를 가지므로 원래 회로를 방해하지 않고 정확하게 감지하려면 특수 감지 기술이 필요합니다.
DC 전류 센서의 핵심 기능은 회로 성능에 미치는 영향을 최소화하면서 DC 전류의 비간섭적 또는 침입적 측정을 제공하는 것입니다. 다음과 같은 비침해적 센서 홀 효과 전류 센서는 도체와의 물리적 접촉이 필요하지 않으므로 안전 및 회로 무결성이 중요한 고전압 또는 고전류 애플리케이션에 이상적입니다. 션트 저항기와 같은 침입형 센서는 도체와 직렬로 직접 연결되어 높은 정확도를 제공하지만 전압 강하 또는 전력 손실을 방지하려면 신중한 통합이 필요합니다.

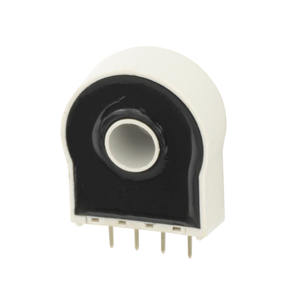

DC 전류 감지의 가장 일반적인 작동 원리는 전류 전달 도체에 의해 생성된 자기장에 의존하는 홀 효과입니다. DC를 전달하는 도체가 자기장에 배치되면 도체 내의 대전 입자가 편향되어 전류에 비례하는 전압 차이(홀 전압)가 생성됩니다. 홀 효과 DC 전류 센서는 개방 루프 또는 폐쇄 루프일 수 있습니다. 개방 루프 센서는 간단하고 비용 효율적인 반면, 폐쇄 루프 센서는 피드백 메커니즘을 사용하여 정확성과 선형성을 향상시켜 정밀 애플리케이션에 적합합니다.
DC 전류 센서의 또 다른 주요 유형은 션트 저항 센서입니다. 션트 저항기는 부하와 직렬로 연결된 저저항 부품입니다. DC가 통과하면서 저항기 전체에 작은 전압 강하가 발생하며 이는 차동 증폭기를 사용하여 측정됩니다. 이 전압 강하는 전류(옴의 법칙에 따라)에 정비례하므로 중저 DC 전류를 정확하게 측정할 수 있습니다. 션트 센서는 저렴한 비용과 높은 신뢰성으로 인해 자동차, 산업 및 가전 제품에 널리 사용됩니다.
DC 전류 센서는 다양한 산업 및 응용 분야에서 중요한 역할을 합니다. 자동차 시스템에서는 배터리 전류, 모터 전류 및 충전 시스템을 모니터링하여 최적의 성능과 안전성을 보장합니다. 태양광 패널, 풍력 터빈과 같은 재생 에너지 시스템에서는 에너지원에서 생성되어 인버터에 공급되는 DC 전류를 측정합니다. 산업 자동화에서는 모터, 전원 공급 장치 및 제어 회로의 전류를 모니터링하여 과부하 및 장비 고장을 방지합니다. 또한 효율성과 안전성을 위해 정확한 전류 모니터링이 중요한 의료 기기, 전력 관리 시스템, IoT 장치에도 필수적입니다.
고품질 DC 전류 센서의 주요 특징으로는 높은 정확도, 선형성, 넓은 전류 범위, 낮은 전력 소비, 전자기 간섭(EMI)에 대한 저항 등이 있습니다. 최신 센서는 종종 디지털 인터페이스(예: I2C 또는 SPI)를 통합하여 마이크로 컨트롤러와의 직접 통신을 가능하게 하여 데이터 처리 및 시스템 통합을 단순화합니다. 기술이 발전함에 따라 DC 전류 센서는 점점 더 복잡해지는 전자 시스템에서 정밀한 전류 모니터링에 대한 수요 증가에 맞춰 계속해서 더 작고, 더 효율적이며, 더 다양해지고 있습니다.
