เซ็นเซอร์กระแส DC คืออะไร

ก เซ็นเซอร์วัดกระแส DC เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ออกแบบมาเพื่อวัดขนาดของกระแสตรง (DC) ที่ไหลผ่านตัวนำ และแปลงเป็นสัญญาณไฟฟ้าตามสัดส่วน เช่น แรงดันไฟฟ้าหรือกระแส ซึ่งสามารถอ่าน ประมวลผล หรือแสดงได้อย่างง่ายดายโดยระบบตรวจสอบ ตัวควบคุม หรืออุปกรณ์เก็บข้อมูล ต่างจากไฟฟ้ากระแสสลับ (AC) ซึ่งแกว่งตามธรรมชาติและสามารถวัดได้โดยใช้หลักการอุปนัย DC มีทิศทางและขนาดคงที่ โดยต้องใช้เทคโนโลยีการตรวจจับเฉพาะเพื่อตรวจจับได้อย่างแม่นยำโดยไม่รบกวนวงจรดั้งเดิม

ฟังก์ชันหลักของเซ็นเซอร์วัดกระแส DC คือการวัดกระแส DC โดยไม่รบกวนหรือรบกวน ในขณะเดียวกันก็รับประกันว่าจะมีผลกระทบต่อประสิทธิภาพของวงจรน้อยที่สุด เซ็นเซอร์ที่ไม่ก้าวก่าย เช่น เซ็นเซอร์กระแสฮอลล์เอฟเฟกต์ ไม่จำเป็นต้องสัมผัสทางกายภาพกับตัวนำ ทำให้เหมาะสำหรับการใช้งานไฟฟ้าแรงสูงหรือกระแสสูงที่ความปลอดภัยและความสมบูรณ์ของวงจรเป็นสิ่งสำคัญ เซ็นเซอร์ที่รบกวน เช่น ตัวต้านทานแบบสับเปลี่ยน เชื่อมต่อโดยตรงแบบอนุกรมกับตัวนำ ทำให้มีความแม่นยำสูง แต่ต้องมีการรวมอย่างระมัดระวังเพื่อหลีกเลี่ยงแรงดันไฟฟ้าตกหรือการสูญเสียพลังงาน

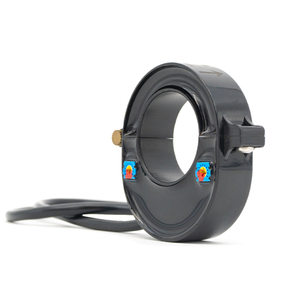

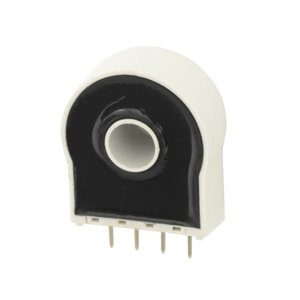

หลักการทำงานที่พบบ่อยที่สุดสำหรับการตรวจจับกระแส DC คือเอฟเฟกต์ฮอลล์ ซึ่งอาศัยสนามแม่เหล็กที่สร้างโดยตัวนำที่พากระแสไฟฟ้า เมื่อตัวนำที่มี DC วางอยู่ในสนามแม่เหล็ก อนุภาคที่มีประจุภายในตัวนำจะถูกเบี่ยงเบน ทำให้เกิดความต่างศักย์ไฟฟ้า (แรงดันฮอลล์) ที่เป็นสัดส่วนกับกระแสไฟฟ้า เซ็นเซอร์กระแส DC แบบฮอลล์เอฟเฟกต์อาจเป็นแบบลูปเปิดหรือแบบลูปปิดก็ได้ โดยเซ็นเซอร์แบบลูปเปิดนั้นเรียบง่ายและคุ้มต้นทุน ในขณะที่เซ็นเซอร์แบบลูปปิดใช้กลไกป้อนกลับเพื่อเพิ่มความแม่นยำและความเชิงเส้น ทำให้เหมาะสำหรับการใช้งานที่มีความแม่นยำ

เซ็นเซอร์กระแส DC ที่สำคัญอีกประเภทหนึ่งคือเซ็นเซอร์ตัวต้านทานแบบแบ่ง ตัวต้านทานแบบแบ่งเป็นส่วนประกอบที่มีความต้านทานต่ำซึ่งเชื่อมต่อแบบอนุกรมกับโหลด เมื่อกระแสตรงไหลผ่าน แรงดันตกคร่อมเล็กน้อยจะถูกสร้างขึ้นทั่วตัวต้านทาน ซึ่งวัดโดยใช้เครื่องขยายสัญญาณแบบดิฟเฟอเรนเชียล แรงดันไฟฟ้าตกนี้เป็นสัดส่วนโดยตรงกับกระแส (ตามกฎของโอห์ม) ช่วยให้สามารถวัดกระแส DC ระดับต่ำถึงปานกลางได้อย่างแม่นยำ เซ็นเซอร์ Shunt ใช้กันอย่างแพร่หลายในยานยนต์ อุตสาหกรรม และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เนื่องจากมีต้นทุนต่ำและมีความน่าเชื่อถือสูง

เซ็นเซอร์กระแส DC มีบทบาทสำคัญในอุตสาหกรรมและการใช้งานมากมาย ในระบบยานยนต์ จะตรวจสอบกระแสแบตเตอรี่ กระแสมอเตอร์ และระบบการชาร์จ เพื่อให้มั่นใจถึงประสิทธิภาพและความปลอดภัยสูงสุด ในระบบพลังงานหมุนเวียน เช่น แผงโซลาร์เซลล์และกังหันลม จะวัดกระแส DC ที่สร้างโดยแหล่งพลังงานและป้อนเข้าสู่อินเวอร์เตอร์ ในระบบอัตโนมัติทางอุตสาหกรรม จะตรวจสอบกระแสในมอเตอร์ แหล่งจ่ายไฟ และวงจรควบคุม เพื่อป้องกันโอเวอร์โหลดและความล้มเหลวของอุปกรณ์ นอกจากนี้ยังจำเป็นในอุปกรณ์ทางการแพทย์ ระบบการจัดการพลังงาน และอุปกรณ์ IoT ซึ่งการตรวจสอบกระแสไฟฟ้าที่แม่นยำเป็นสิ่งสำคัญสำหรับประสิทธิภาพและความปลอดภัย
