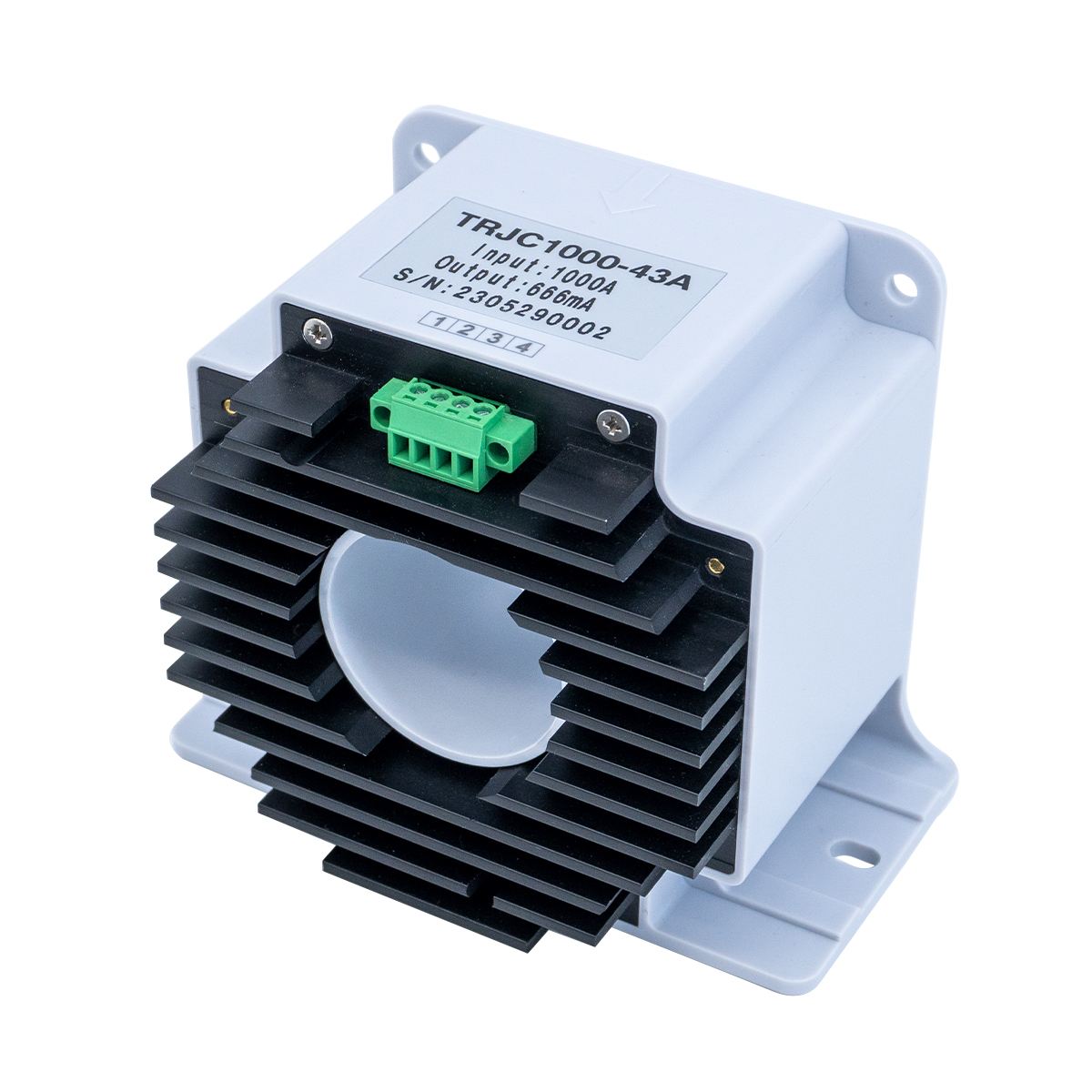

Sensor Presisi Tinggi Sensor Arus AC DC TRJC1000-43A

Ikhtisar Produk

Sensor Arus Presisi Tinggi adalah perangkat canggih yang dirancang untuk mengukur arus AC dan DC dengan akurasi dan stabilitas luar biasa. Mereka mengubah arus menjadi sinyal listrik proporsional untuk pemantauan, kontrol, dan perlindungan yang tepat. Dengan menggunakan teknologi seperti efek Hall, fluxgate, atau metode zero-flux, sensor ini mencapai linearitas tinggi, penyimpangan offset rendah, dan respons cepat. Mereka banyak digunakan dalam elektronika daya, sistem energi terbarukan, jaringan pintar, otomasi industri, dan kendaraan listrik. Dengan kemampuan anti-interferensi yang kuat, bandwidth lebar, dan desain ringkas, sensor arus presisi tinggi memastikan kinerja andal dalam aplikasi berat yang memerlukan pengukuran arus akurat dan konsisten.

Fitur Produk

*  Arus kecil yang tidak selaras.

*  Linearitas yang unggul.

*  Ketahanan isolasi yang tinggi.

*  Kesalahan kecil antara input & output.

*  Bandwidth Frekuensi Lebar.

*  Kecepatan respons cepat.

*  resolusi tinggi.

*  Penyimpangan suhu rendah.

Aplikasi Produk

*  Deteksi energi baru.

*  Produk balai pengganti.

*  Pengukuran elektronik daya.

*  Kontrol dan pengukuran industri.

* Fasilitas medis.

* Standar untuk pengujian laboratorium.

* Mlalu lintas motorik.

*  Instrumen dan meteran.

Parameter Produk

Jenis	Simbol	Kondisi pengujian	Minimal	Dinilai	Maks	Satuan
Rentang Pengukuran	saya PM		--	±1000	±1200	Adc
Catu Daya	abad ke -5	Jangkauan penuh	±14,5	±15	±15,5	Vdc
Konsumsi Saat Ini	saya c	Dalam  I PM rentang	±40	±710	±840	mA
Perbandingan	K N	Masukan：Keluaran	1500:1			--
Nilai Arus Keluaran	saya SN	Arus pengenal primer	--	±666,7	--	mA
Mengukur Resistansi	R M	Lihat Gambar.1	--	1.5	3	Ω
Presisi	X e	25±10℃	--	--	0.02	%
Linearitas	ε L	--	--	--	20	ppm
Koefisien Drift Suhu	TCI KELUAR	--	--	--	0.1	ppm/K
Arus Offset Nol	saya o	25±10℃	--	--	±5	kamu
Arus Offset Nol	saya tidak	Kisaran suhu pengoperasian penuh	--	--	±10	kamu
Arus Riak	Di dalam	DC-10Hz	--	--	2	kamu
Waktu Respons Dinamis	t r	5% sampai dengan 90%I PN	--	--	1	kita
di/dt Diikuti Secara Akurat	di/dt	--	200	--	--	A/kita
Bandwidth Frekuensi (- 3 dB)	F	--	0	--	100	kHz

Catatan: Arus pengenal adalah arus rms saat mengukur AC

Ciri Umum

Jenis	Simbol	Kondisi pengujian	Minimal	Nominal	Maks	Satuan
Kisaran Suhu Pengoperasian	TA​	--	-40	--	+85	℃
Kisaran Suhu Penyimpanan	T S	--	-55	--	+100	℃
Sinyal Indikasi Status Keluaran	--	Ketika lampu indikator status keluaran (LED hijau) menyala, itu berarti produk bekerja normal, dan arus masukan busbar tidak melebihi daya dukungnya; Jika lampu indikator status keluaran mati, ini menandakan bahwa produk tidak berfungsi dengan baik atau nilai arus masukan busbar melebihi kapasitasnya.

Fitur Keamanan

Jenis		Simbol	Kondisi pengujian	Minimal	Nominal	Maks	Satuan
Penahan Tegangan Terisolasi	Antara primer dan sekunder	Vd	50Hz, 1 menit	--	2.5	--	persegi panjang
Isolasi Sementara Menahan Tegangan	Antara primer dan sekunder	Ay	50us	--	5	--	persegi panjang

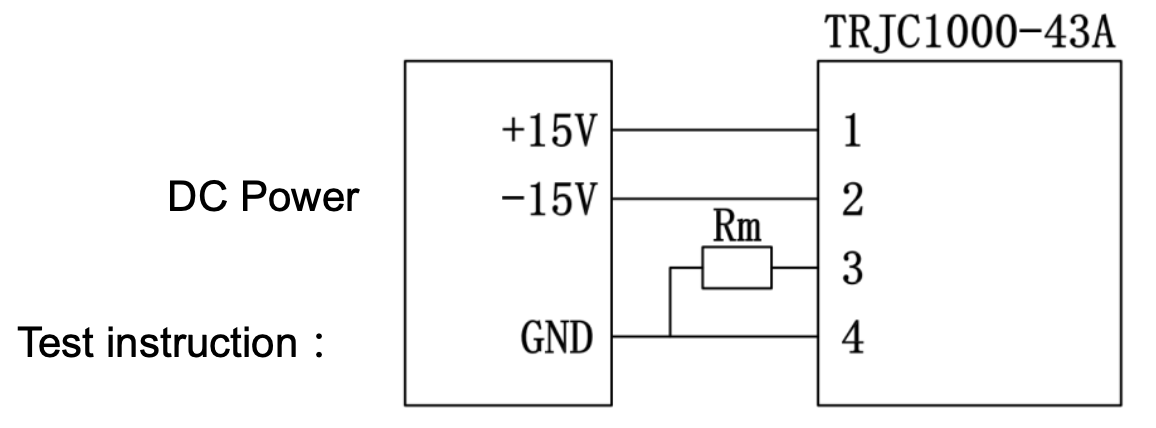

Koneksi dan Deskripsi Aplikasi

Definisi pin

Terminal	1	2	3	4
Definisi	+15V	-15V	keluar	GND
