Strömtransformatordesign (CT) är en systematisk ingenjörsprocess som kombinerar elektromagnetisk teori, materialvetenskap och praktiska tillämpningskrav för att realisera den exakta omvandlingen av höga växelströmsströmmar till mätbara lågnivåsignaler för mätning, skydd och kontroll i kraftsystem. Som en kritisk komponent i kraftnät, industriella växelriktare och elektrisk utrustning, bestämmer designkvaliteten hos CT direkt tillförlitligheten, noggrannheten och säkerheten för hela det elektriska systemet, vilket gör det till ett centralt fokus för kraftteknisk forskning och praktik.

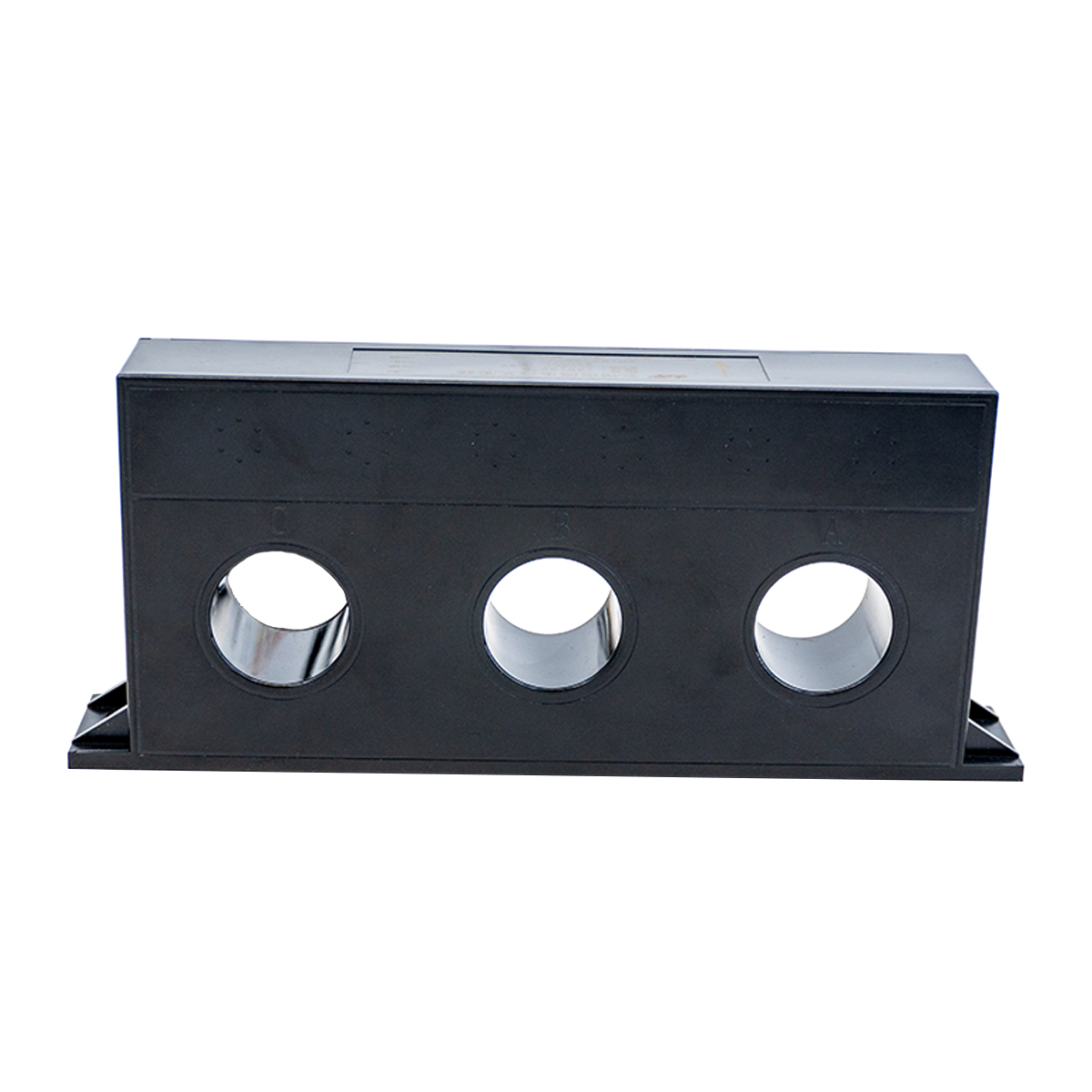

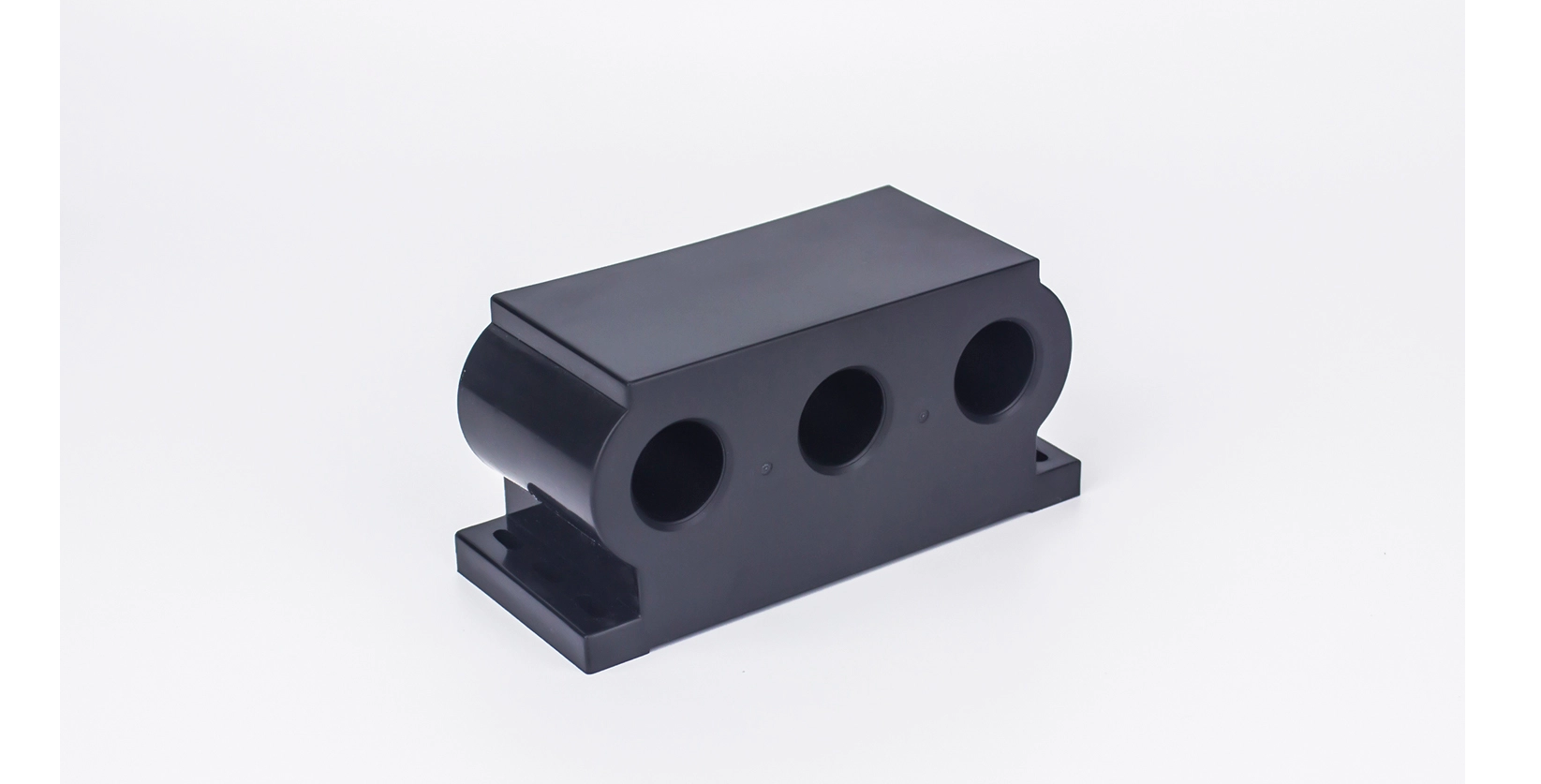

Den grundläggande principen för strömtransformatordesign är baserad på Faradays lag om elektromagnetisk induktion och Ampères kretslag. En typisk CT består av en primärlindning, en sekundärlindning och en magnetisk kärna. Primärlindningen, vanligtvis med ett litet antal varv (även ett enda varv), är kopplad i serie med kretsen vars ström ska mätas. Sekundärlindningen, med fler varv, är ansluten till mätinstrument, skyddsreläer eller styrenheter. Idealiskt bibehålls ampere-varvbalansen (NiIi ≈ N2I2), vilket säkerställer att sekundärströmmen är proportionell mot primärströmmen och fasinriktad, med varvförhållandet (N2/Ni) som bestämmer omvandlingsförhållandet.
Val av kärna är ett avgörande steg i CT-design, eftersom kärnegenskaperna direkt påverkar excitationsströmmen, som är huvudkällan till förhållandet och fasfel. Material med hög permeabilitet som kallvalsade kiselstål och nanokristallina legeringar används vanligtvis för att minimera kärnförluster (hysteres och virvelströmsförluster) och reducera excitationsström. Den magnetiska väglängden (MPL) och kärnans tvärsnittsarea är också optimerade för att balansera magnetisk flödestäthet och kärnstorlek, vilket säkerställer linjäritet under normala driftsförhållanden och anti-mättnadsförmåga vid kortslutningsfel.
Nyckeldesignparametrar måste definieras noggrant för att uppfylla applikationskraven. Dessa inkluderar nominell primär/sekundär ström (standard sekundärströmmar är 1A eller 5A), noggrannhetsklass (0,1S/0,2S för mätning, 5P/10P för skydd och TPY/TPZ för transientskydd), märkbelastning (den maximala skenbara effekten sekundären kan leverera) och isolationsnivå. Varvförhållandet beräknas baserat på märkströmmarna, medan sekundärlindningsresistansen och läckreaktansen minimeras för att minska felen. Dessutom övervägs termiska och dynamiska stabilitetsparametrar för att säkerställa att CT kan motstå kortslutningsströmmar utan mekaniska eller termiska skador.
Modern CT-design innehåller också optimeringsstrategier för att hantera traditionella begränsningar. För CT:er av mättyp används partikelsvärmoptimering (PSO) och andra intelligenta algoritmer i allt högre grad för att minimera förhållandet och fasfel samtidigt som konstruktionskostnaderna minskar, vilket överträffar traditionella trial-and-error-metoder. Digitala CT:er, integrerade med CAN-buss eller annan kommunikationsteknik, är designade för att förbättra tillförlitligheten och stabiliteten genom att ersätta analog överföring med digitala signaler, lämpliga för komplexa flernodsövervakningssystem. Korrekt avslutning av sekundärlindningen, som att använda ett matchat belastningsmotstånd och zenerdiod, är också avgörande för att säkerställa mätnoggrannhet och kretsskydd.
Sammanfattningsvis är nuvarande transformatordesign en omfattande process som integrerar teoretisk analys, materialval, parameteroptimering och praktisk validering. Genom att balansera noggrannhet, tillförlitlighet, kostnad och tillämpningsscenarier kan konstruktörer utveckla CT:er som möter de olika behoven av effektmätning, skydd och kontroll, vilket lägger en solid grund för säker och effektiv drift av elektriska system.
