Strømtransformator (CT) design er en systematisk ingeniørprosess som kombinerer elektromagnetisk teori, materialvitenskap og praktiske applikasjonskrav for å realisere nøyaktig konvertering av høye vekselstrømmer til målbare, lavnivåsignaler for måling, beskyttelse og kontroll i kraftsystemer. Som en kritisk komponent i strømnett, industrielle omformere og elektrisk utstyr, bestemmer designkvaliteten til CT direkte påliteligheten, nøyaktigheten og sikkerheten til hele det elektriske systemet, noe som gjør det til et kjernefokus for kraftteknisk forskning og praksis.

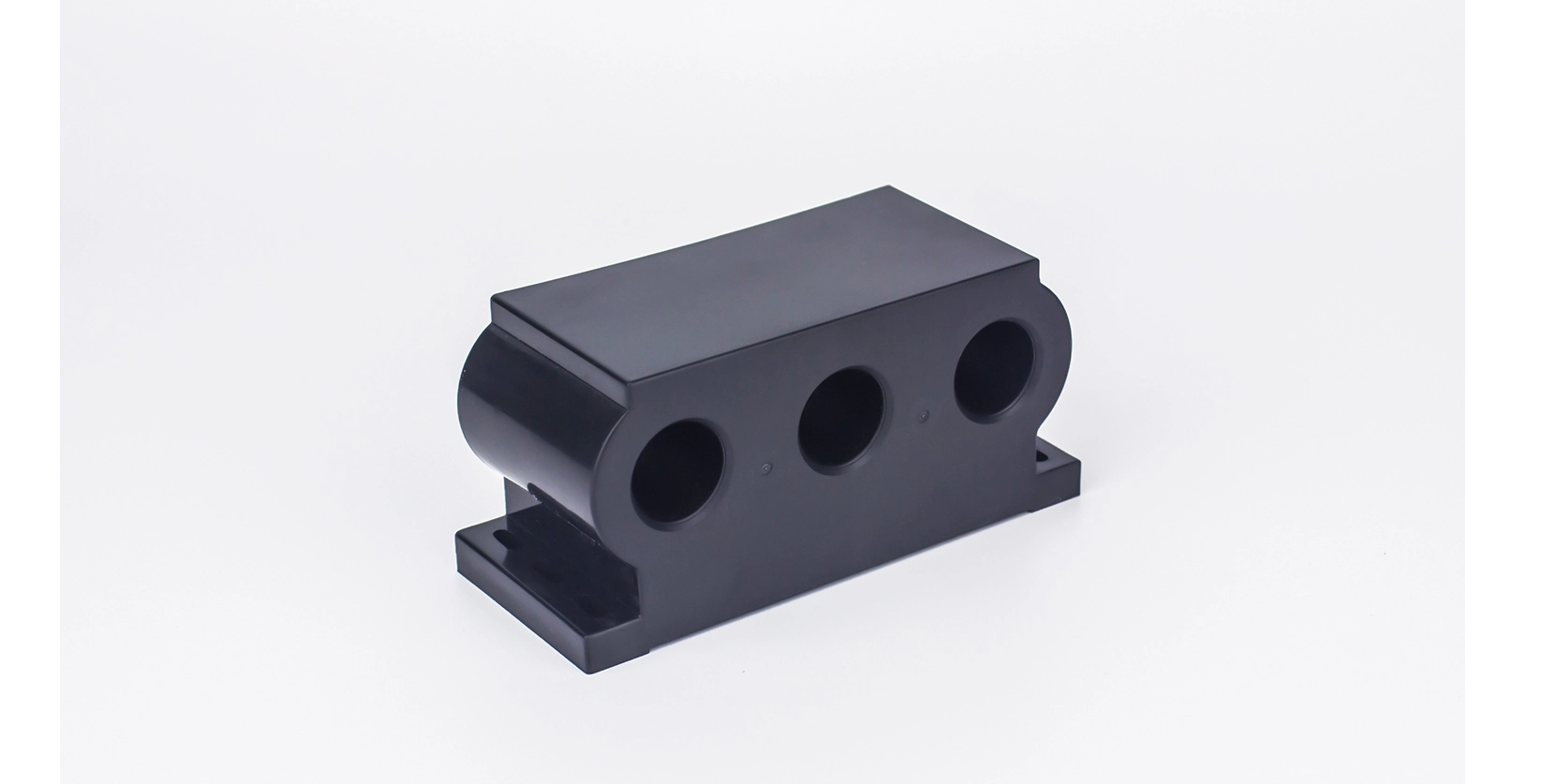

Det grunnleggende prinsippet for strømtransformatordesign er basert på Faradays lov om elektromagnetisk induksjon og Ampères kretslov. En typisk CT består av en primærvikling, en sekundærvikling og en magnetisk kjerne. Primærviklingen, vanligvis med et lite antall omdreininger (til og med en enkelt omdreining), er koblet i serie med kretsen hvis strøm skal måles. Sekundærviklingen, med flere svinger, er koblet til måleinstrumenter, beskyttelsesreleer eller kontrollenheter. Ideelt sett opprettholdes ampere-omdreiningsbalansen (N1I1 ≈ N2I2), for å sikre at sekundærstrømmen er proporsjonal med primærstrømmen og fasejustert, med vindingsforholdet (N2/N1) som bestemmer konverteringsforholdet.
Kjernevalg er et sentralt trinn i CT-design, ettersom kjernekarakteristikker direkte påvirker eksitasjonsstrømmen, som er hovedkilden til forholds- og fasefeil. Materialer med høy permeabilitet som kaldvalsede silisiumstålplater og nanokrystallinske legeringer brukes ofte for å minimere kjernetap (hysterese og virvelstrømtap) og redusere eksitasjonsstrømmen. Den magnetiske banelengden (MPL) og tverrsnittsarealet til kjernen er også optimalisert for å balansere magnetisk flukstetthet og kjernestørrelse, og sikrer linearitet under normale driftsforhold og anti-metningsevne under kortslutningsfeil.
Nøkkeldesignparametere må defineres strengt for å møte applikasjonskravene. Disse inkluderer nominell primær/sekundærstrøm (standard sekundærstrøm er 1A eller 5A), nøyaktighetsklasse (0,1S/0,2S for måling, 5P/10P for beskyttelse og TPY/TPZ for transientbeskyttelse), nominell belastning (den maksimale tilsynelatende effekten sekundæren kan levere) og isolasjonsnivå. Omdreiningsforholdet beregnes basert på merkestrømmene, mens sekundærviklingsmotstanden og lekkasjereaktansen er minimert for å redusere feil. I tillegg vurderes termiske og dynamiske stabilitetsparametere for å sikre at CT-en tåler kortslutningsstrømmer uten mekanisk eller termisk skade.
Moderne CT-design inkluderer også optimaliseringsstrategier for å møte tradisjonelle begrensninger. For CT-er av måletype brukes partikkelsvermoptimalisering (PSO) og andre intelligente algoritmer i økende grad for å minimere forholds- og fasefeil samtidig som byggekostnadene reduseres, og utkonkurrere tradisjonelle prøv-og-feil-metoder. Digitale CT-er, integrert med CAN-buss eller annen kommunikasjonsteknologi, er designet for å forbedre påliteligheten og stabiliteten ved å erstatte analog overføring med digitale signaler, egnet for komplekse multi-node overvåkingssystemer. Riktig terminering av sekundærviklingen, for eksempel bruk av en tilpasset belastningsmotstand og zenerdiode, er også avgjørende for å sikre målenøyaktighet og kretsbeskyttelse.
Oppsummert er dagens transformatordesign en omfattende prosess som integrerer teoretisk analyse, materialvalg, parameteroptimalisering og praktisk validering. Ved å balansere nøyaktighet, pålitelighet, kostnader og bruksscenarier, kan designere utvikle CT-er som oppfyller de ulike behovene for effektmåling, beskyttelse og kontroll, og legger et solid grunnlag for sikker og effektiv drift av elektriske systemer.
