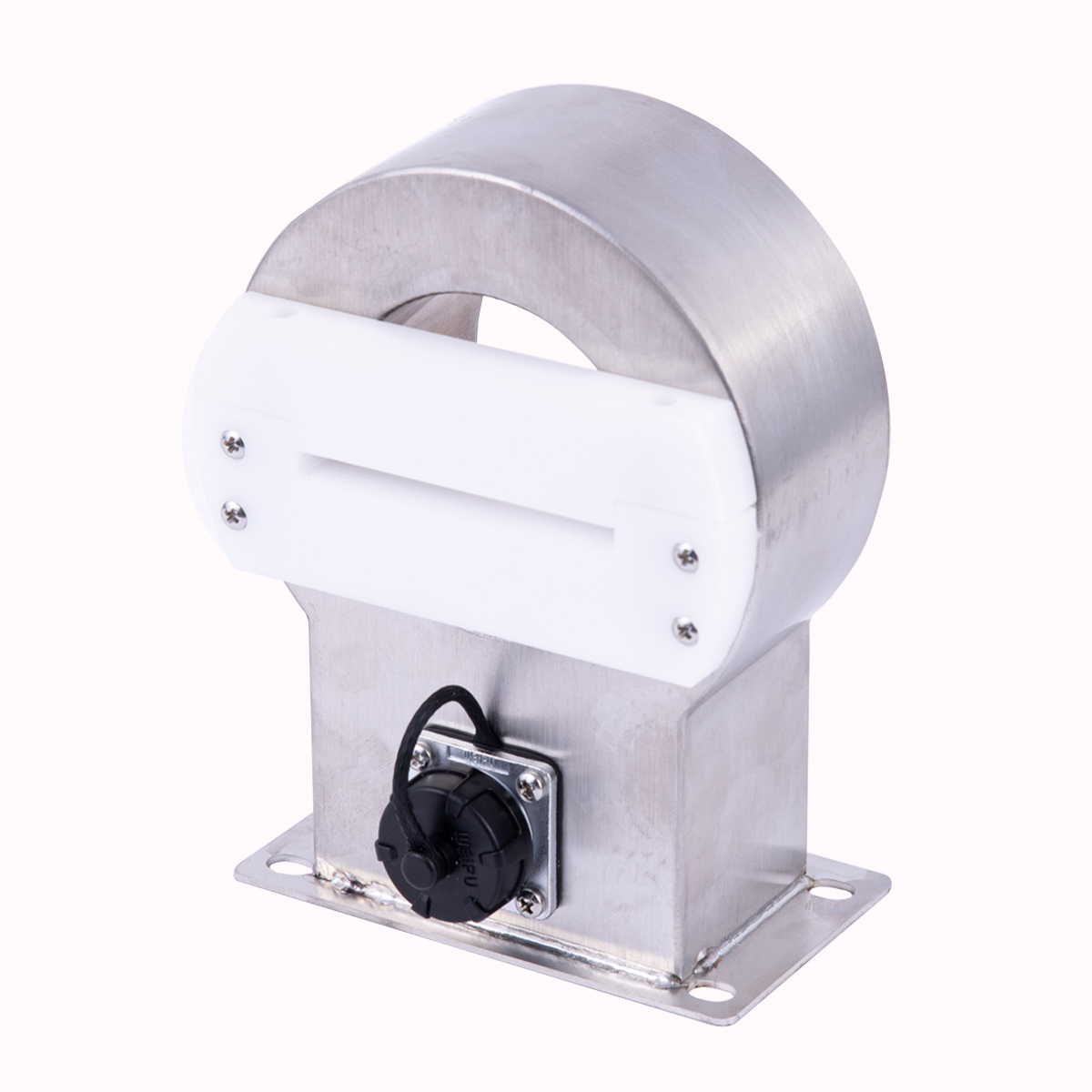

Transzformátormagos földérzékelő (zárt hurkú keresztmagos típus)

A TRXL-60W transzformátormagos földelési érzékelő a kliens 'transzformátormag és bilincsek földelőáram-figyelő eszköz' támogatására specializálódott, a transzformátormag monitorozására és a földzárlati áram rögzítésére szolgál, a mag földelőáramon megvalósítható folyamatos, online monitorozás, az eszköz szigetelési állapotának valós idejű monitorozásán keresztül, az eszköz szigetelési állapotának valós idejű monitorozásán keresztül, a berendezések állapotának monitorozása és ellenőrzése, valamint a berendezések állapotának nyomon követése. hibák, mint például a belső szigetelés nedvessége vagy sérülése, mag többpontos földelése, idegen anyag a dobozban, olajiszap lerakódás az olajtartályban stb. időben. Ennél is fontosabb, hogy megbízható adatbázist tud nyújtani az ilyen berendezések állami karbantartásához.

Mérési tartomány : 0,1mA - 1A
Névleges kimenet : 0-7 Vrms
Pontosság : ≤0,05% névleges bemeneten
Tápfeszültség : ±12V
Áramfelvétel : Max 10mA
Működési frekvencia : 50-400Hz
Üzemi hőmérséklet : -40°C és +85°C között
Ház : Vízálló, korrózióálló fém héj epoxigyanta tömítéssel

Elérhetőség:



Érdeklődni

Modell:
TRXL-60W
Márka:
TR

Termékjellemzők

* A rézsorok szerkezete középen keresztül van rögzítve, és alkalmas φ60 lyukátmérőjű gyűjtősínhez vagy 55 mm × 10 mm-es rézsorokhoz.

* A μA szintű áram pontos mérése nagy mérési pontossággal és jó linearitással.

* Többféle árnyékolás, erős interferencia-ellenes képesség, összetett környezetben is működhet.

* Opcionálisan árnyékolt vezetékes vagy antennadugós kimenetek állnak rendelkezésre.

* Speciális vízálló és korróziógátló fémhéj, epoxigyanta tömítés és öntözés, hosszú ideig használható a szabadban.

Termék alkalmazása

* Transzformátor mag földelés on-line felügyelet.

* A nagyfeszültségű perselyszigetelés on-line felügyelete.

* Cink-oxid túlfeszültség-levezető szigetelés online felügyelete.

* Áram- és feszültségtranszformátorok és kondenzátorok on-line felügyelete.

* Nagyfeszültségű töltött kijelző.

Méretlap letöltése

Transzformátor magföldelési érzékelő-TRXL-60W.pdf

Termékparaméterek

Elektromos teljesítményparaméterek	Elektromos Szimbólum	Teljesítmény	Nyitott és zárt zár
	I _P	Mérhető tartomány	0,1mA -1A
	V _OUT	Névleges kimenet	0-7V _effektív
	X	Pontosság @I _PN	0,05%
	ε _L	Linearitás	≤0,05%
	Uc	Tápfeszültség	±12V
	V _Ki	Offset feszültség	1 mV
	én _C	Maximális energiafogyasztás	10mA
	f	Működési frekvencia	50-400 Hz
	T _A	Üzemi hőmérséklet	-40 ℃ - +85 ℃
	T _S	Tárolási hőmérséklet	-40℃ - +100 ℃
Mechanikai szerkezeti paraméterek	Héj	Metal Shell	Kimeneti mód	Árnyékolt vezeték/vízálló navigációs csatlakozó
	Alapanyag	Nanokristályos/Permalloy	Pecsét	Rugalmas szilikon és epoxi
	Mágneses képernyő szerkezet	Szénacél/Permalloy	Építési terv	Az alap telepítése javítva
