माप सीमा : 0.1mA - 1A
रेटेड आउटपुट : 0-7Vrms
सटीकता : रेटेड इनपुट पर ≤0.05%
आपूर्ति वोल्टेज : ±12V
बिजली की खपत : अधिकतम 10mA
कार्य आवृत्ति : 50 - 400 हर्ट्ज
ऑपरेटिंग तापमान : -40°C से +85°C
आवास : एपॉक्सी रेज़िन सीलिंग के साथ जलरोधक, संक्षारण-रोधी धातु खोल

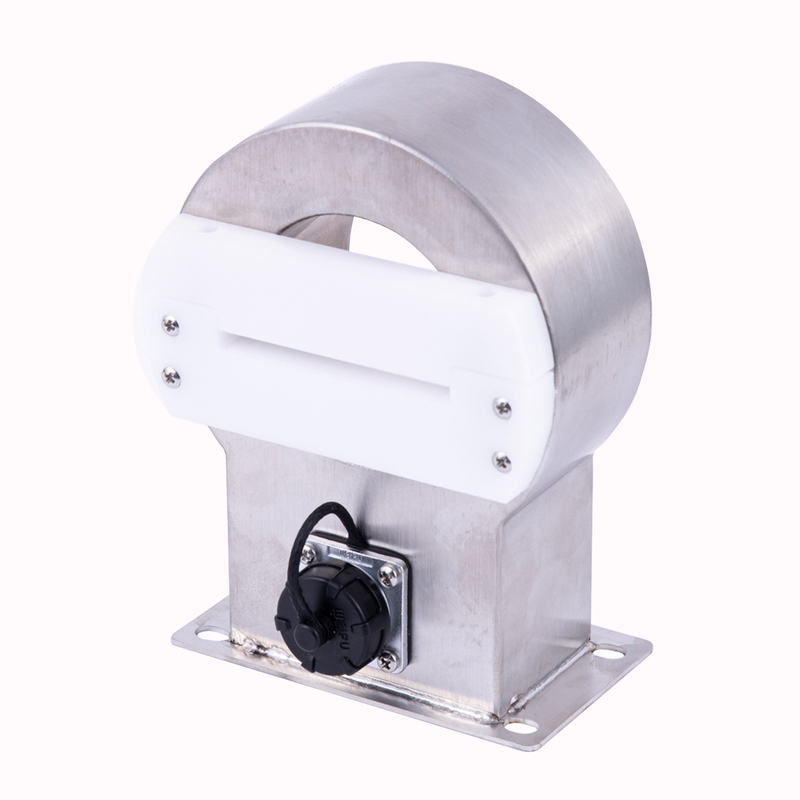

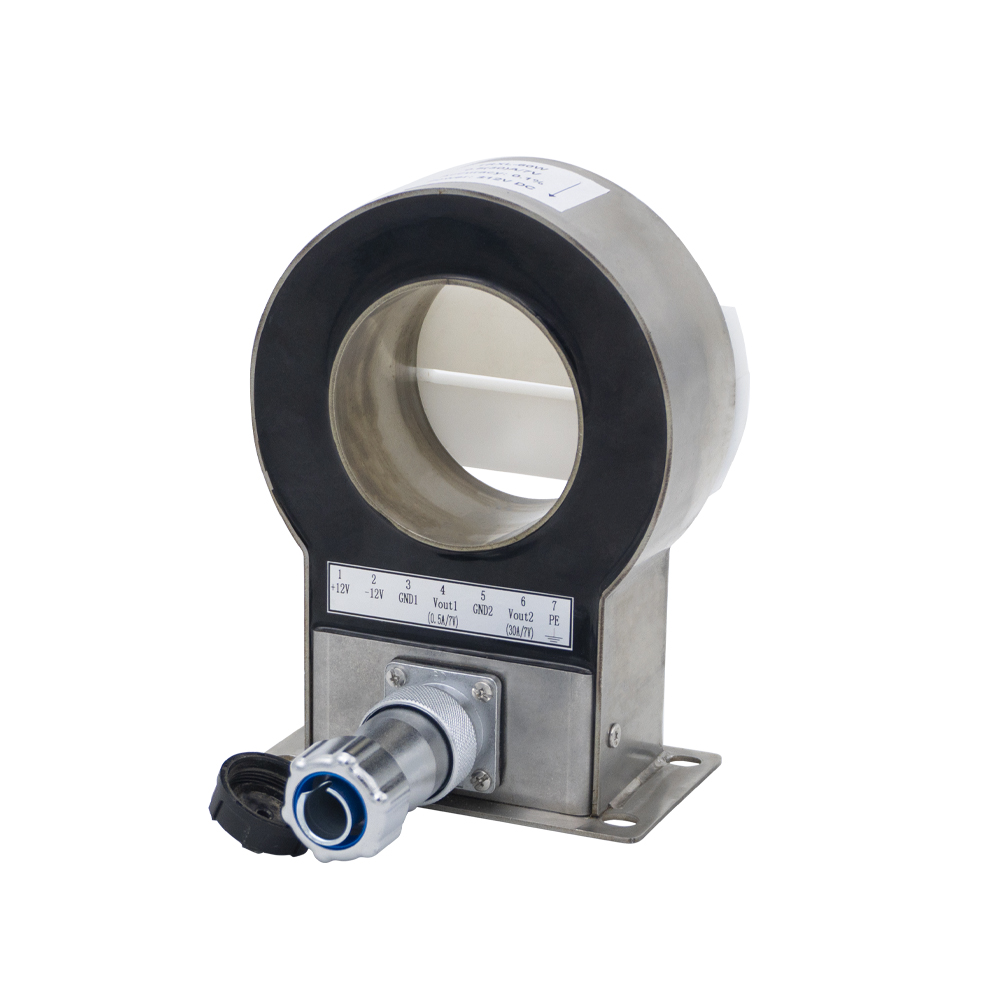

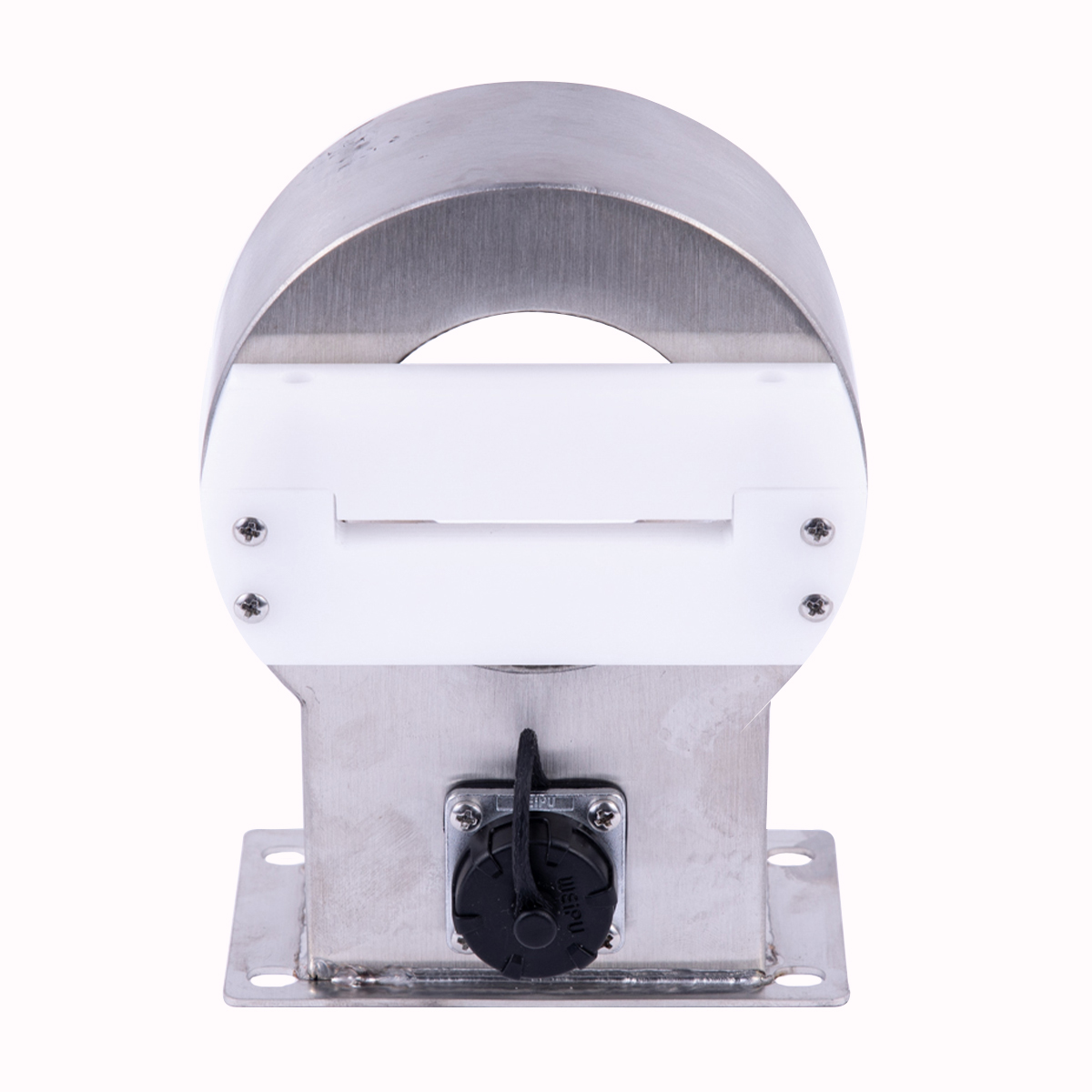

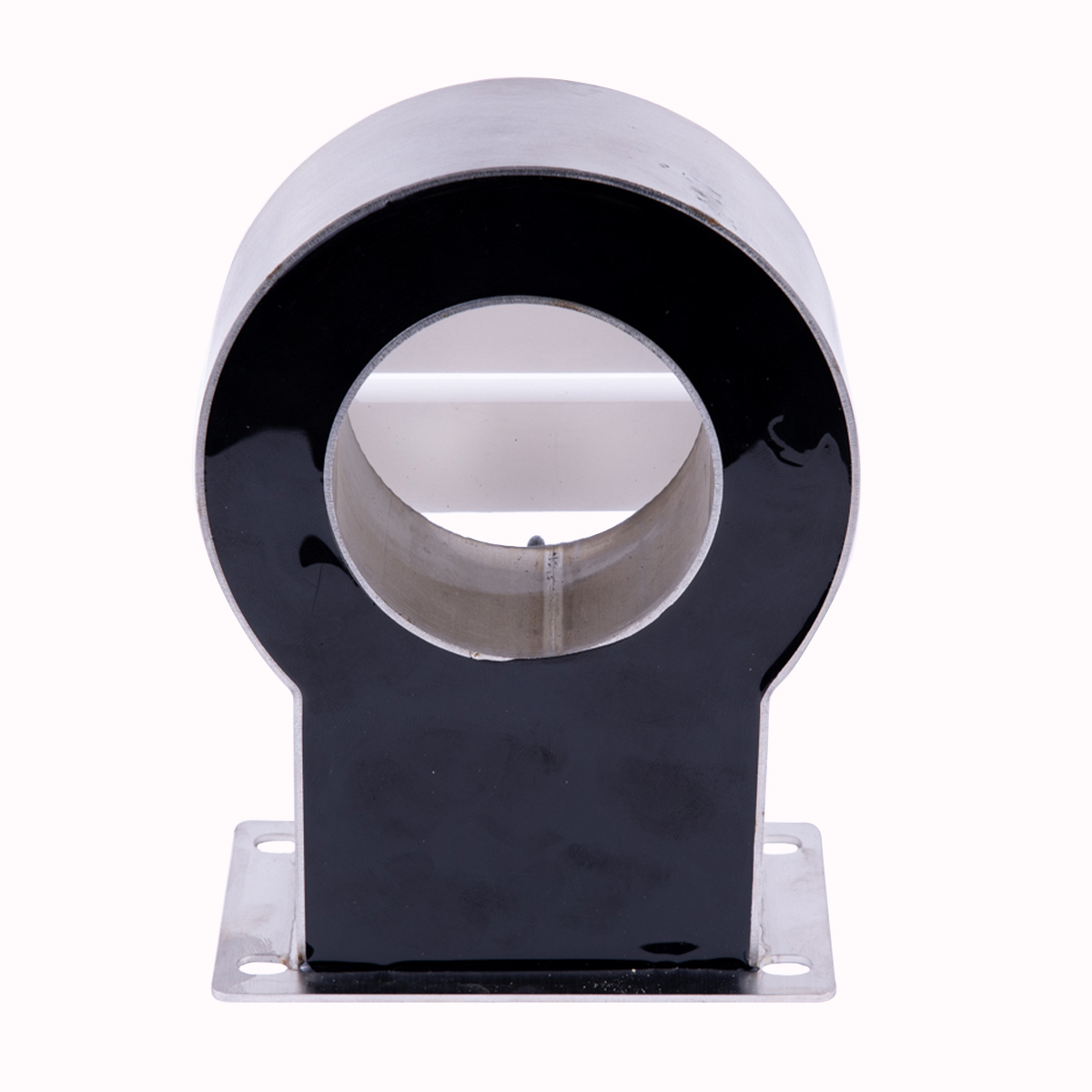

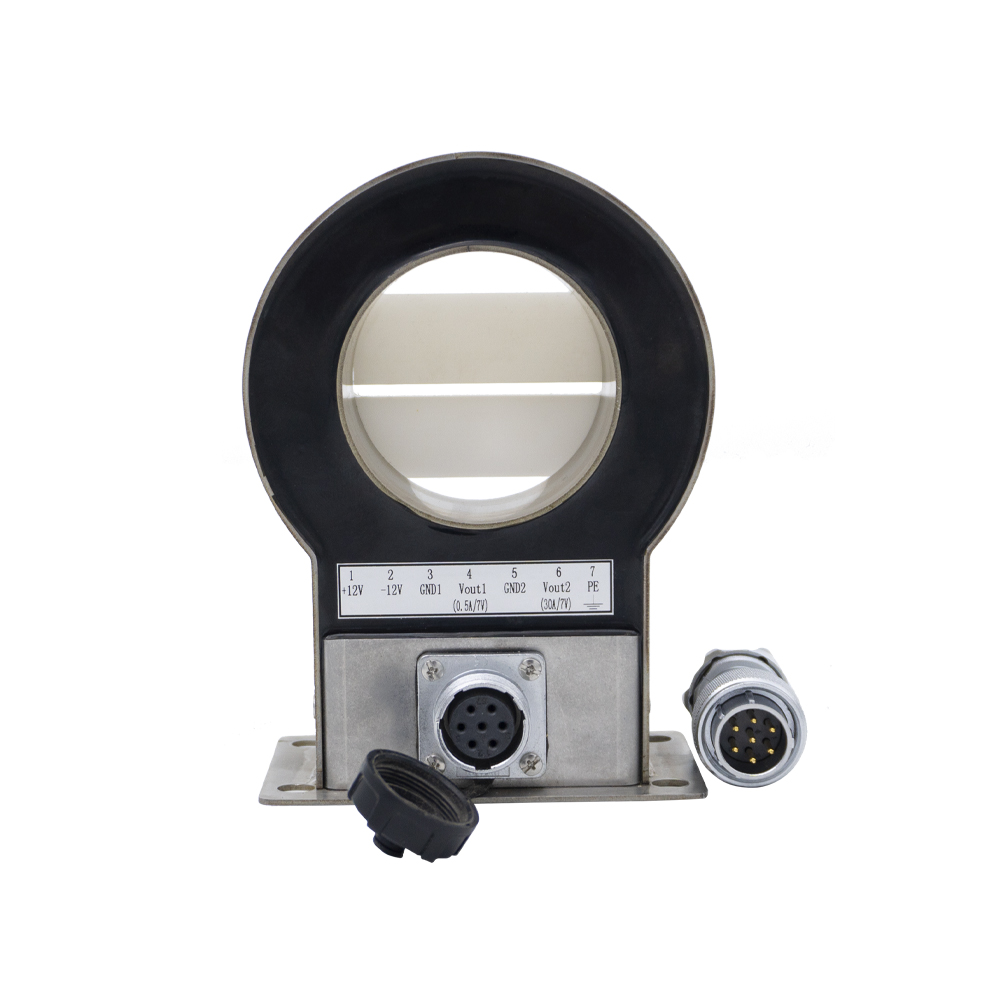

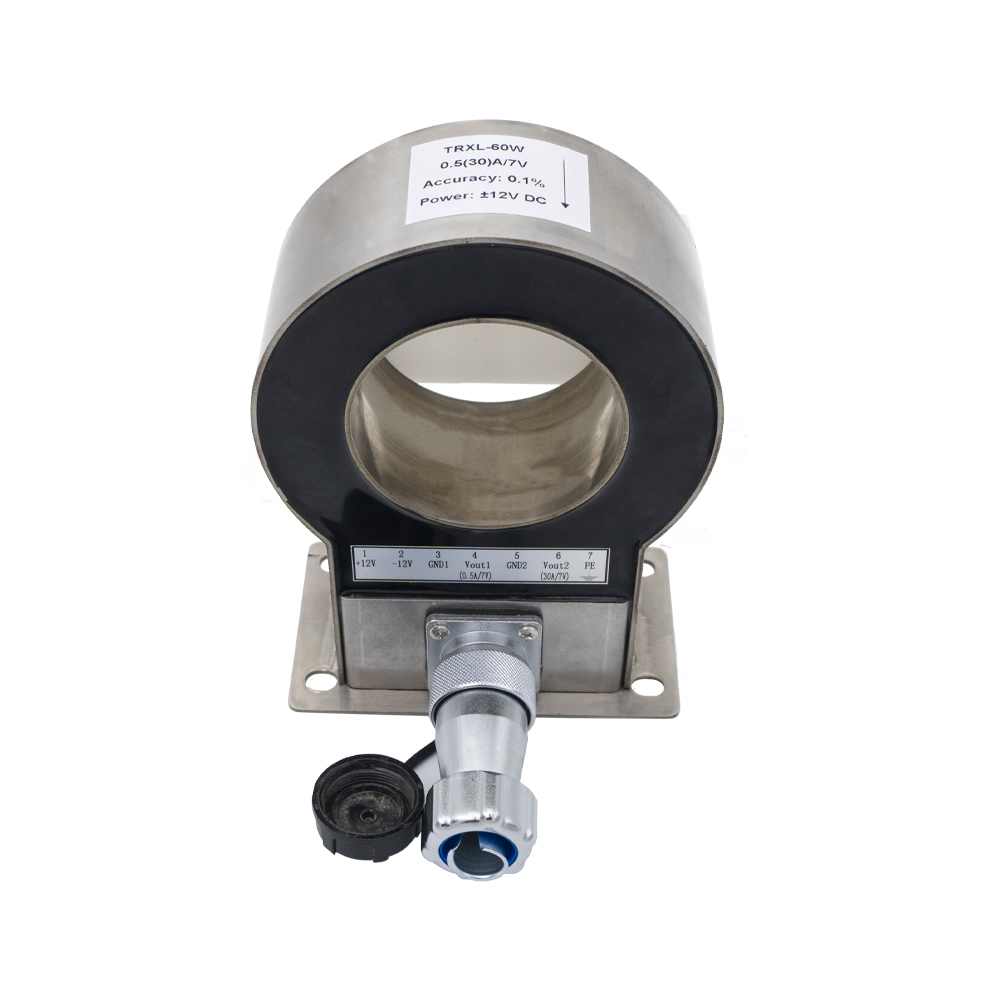

TRXL-60W
टी.आर.
* तांबे की पंक्तियों की संरचना को केंद्र के माध्यम से बांधा जाता है, और यह छेद व्यास φ60 या 55 मिमी × 10 मिमी की तांबे की पंक्तियों के साथ बसबार के लिए उपयुक्त है।
* उच्च माप सटीकता और अच्छी रैखिकता के साथ μA लेवल करंट का सटीक माप।
* एकाधिक परिरक्षण, मजबूत हस्तक्षेप-विरोधी क्षमता, जटिल वातावरण में काम कर सकती है।
* वैकल्पिक परिरक्षित तार या एरियल प्लग आउटपुट उपलब्ध हैं।
* विशेष जलरोधक और जंग रोधी धातु खोल, एपॉक्सी राल सीलिंग और सिंचाई, लंबे समय तक बाहर काम कर सकते हैं।
* ट्रांसफार्मर कोर ग्राउंडिंग की ऑन-लाइन निगरानी।
* हाई-वोल्टेज बुशिंग इन्सुलेशन ऑन-लाइन मॉनिटरिंग।
* जिंक ऑक्साइड सर्ज अरेस्टर इन्सुलेशन ऑन-लाइन मॉनिटरिंग।
* करंट और वोल्टेज ट्रांसफार्मर और कैपेसिटर की ऑन-लाइन निगरानी।
* हाई-वोल्टेज चार्ज डिस्प्ले।
ट्रांसफार्मर कोर ग्राउंडिंग सेंसर-TRXL-60W.pdf
विद्युत |
विद्युत चिन्ह |
प्रदर्शन |
ताला खोला और बंद किया |
|
मैं पी |
मापने योग्य रेंज |
0.1mA -1A |
||
वी बाहर |
निर्धारित उत्पादन |
0-7V आरएमएस |
||
एक्स |
सटीकता @आई पीएन |
0.05% |
||
ε एल |
रैखिकता |
≤0.05% |
||
यूसी |
वोल्टेज आपूर्ति |
±12V |
||
वी ऑफ |
ऑफसेट वोल्टेज |
1mV |
||
मैं सी |
अधिकतम बिजली की खपत |
10mA |
||
एफ |
कार्य आवृत्ति |
50-400 हर्ट्ज |
||
टी ए |
परिचालन तापमान |
-40℃-+85℃ |
||
टी एस |
भंडारण तापमान |
-40℃- +100℃ |
||
यांत्रिक |
शंख |
धातु का खोल |
आउटपुट मोड |
परिरक्षित तार/जलरोधक नेविगेशन प्लग |
मूल सामग्री |
नैनोक्रिस्टलाइन/परमलॉय |
मुहर |
लचीला सिलिकॉन और एपॉक्सी |
|
चुंबकीय स्क्रीन संरचना |
कार्बन स्टील/परमलॉय |
निर्माण योजना |
आधार स्थापना निश्चित |
|
* तांबे की पंक्तियों की संरचना को केंद्र के माध्यम से बांधा जाता है, और यह छेद व्यास φ60 या 55 मिमी × 10 मिमी की तांबे की पंक्तियों के साथ बसबार के लिए उपयुक्त है।
* उच्च माप सटीकता और अच्छी रैखिकता के साथ μA लेवल करंट का सटीक माप।
* एकाधिक परिरक्षण, मजबूत हस्तक्षेप-विरोधी क्षमता, जटिल वातावरण में काम कर सकती है।
* वैकल्पिक परिरक्षित तार या एरियल प्लग आउटपुट उपलब्ध हैं।
* विशेष जलरोधक और जंग रोधी धातु खोल, एपॉक्सी राल सीलिंग और सिंचाई, लंबे समय तक बाहर काम कर सकते हैं।
* ट्रांसफार्मर कोर ग्राउंडिंग की ऑन-लाइन निगरानी।
* हाई-वोल्टेज बुशिंग इन्सुलेशन ऑन-लाइन मॉनिटरिंग।
* जिंक ऑक्साइड सर्ज अरेस्टर इन्सुलेशन ऑन-लाइन मॉनिटरिंग।
* करंट और वोल्टेज ट्रांसफार्मर और कैपेसिटर की ऑन-लाइन निगरानी।
* हाई-वोल्टेज चार्ज डिस्प्ले।
