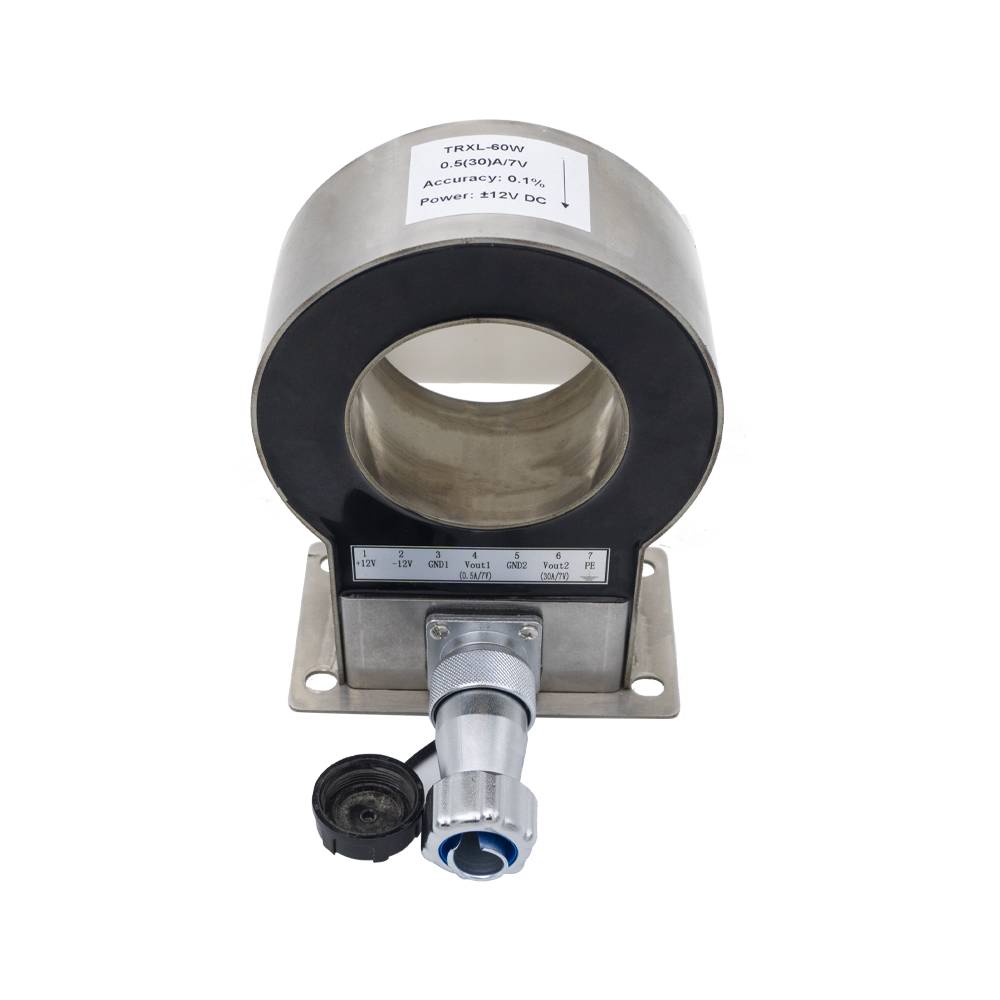

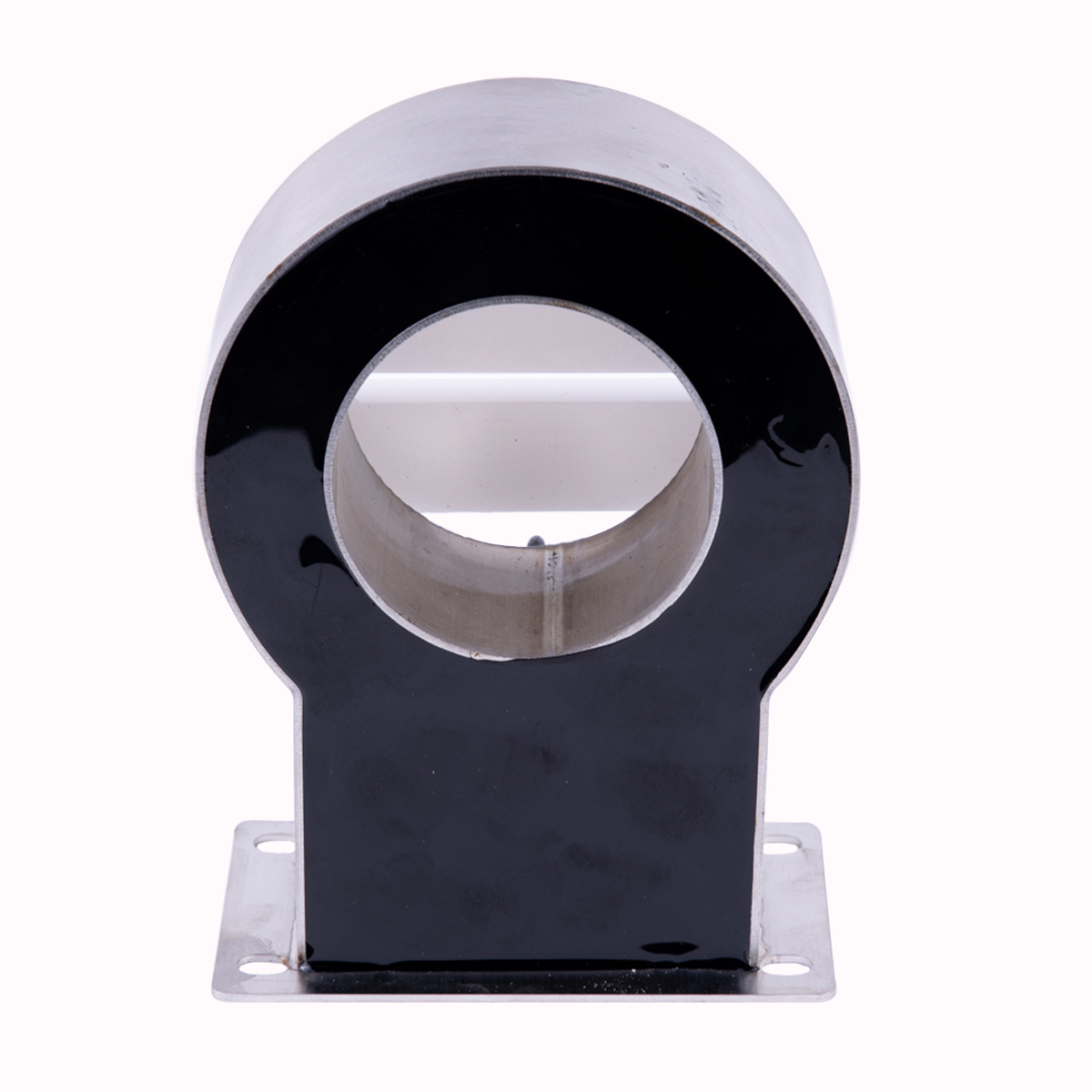

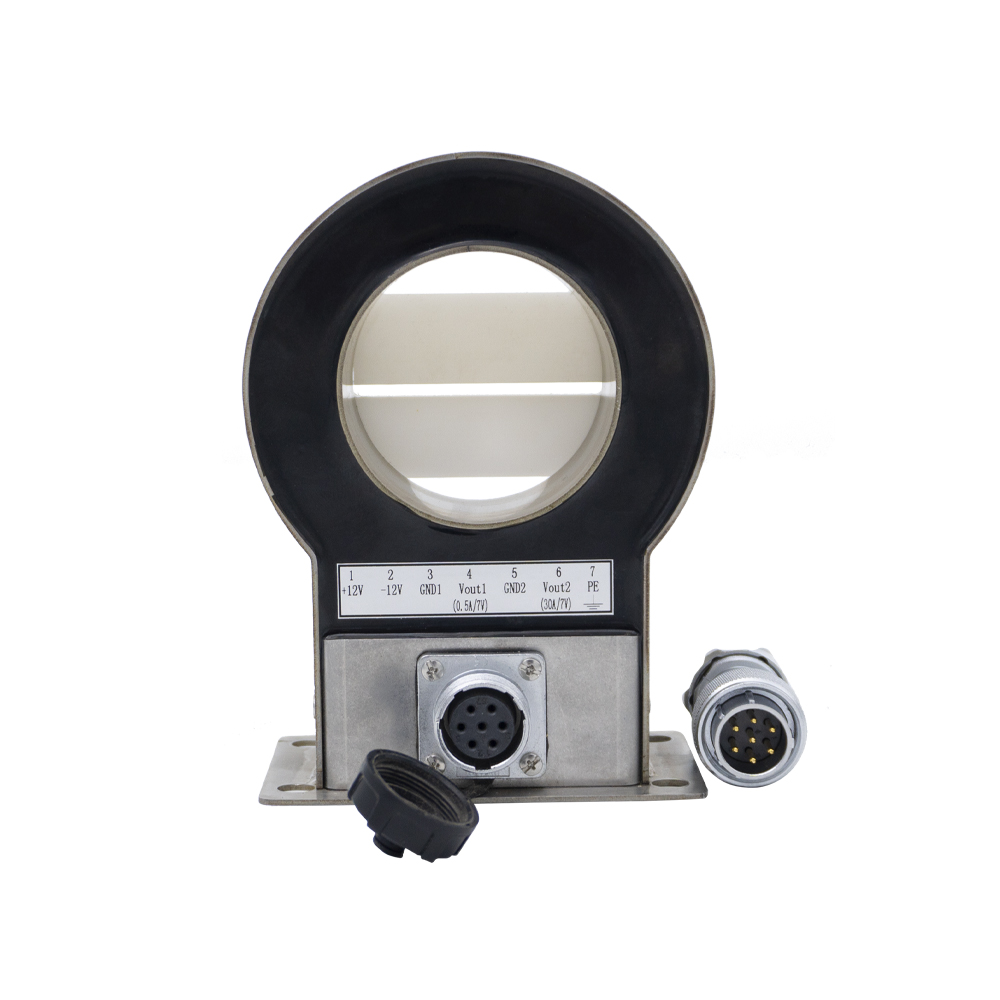

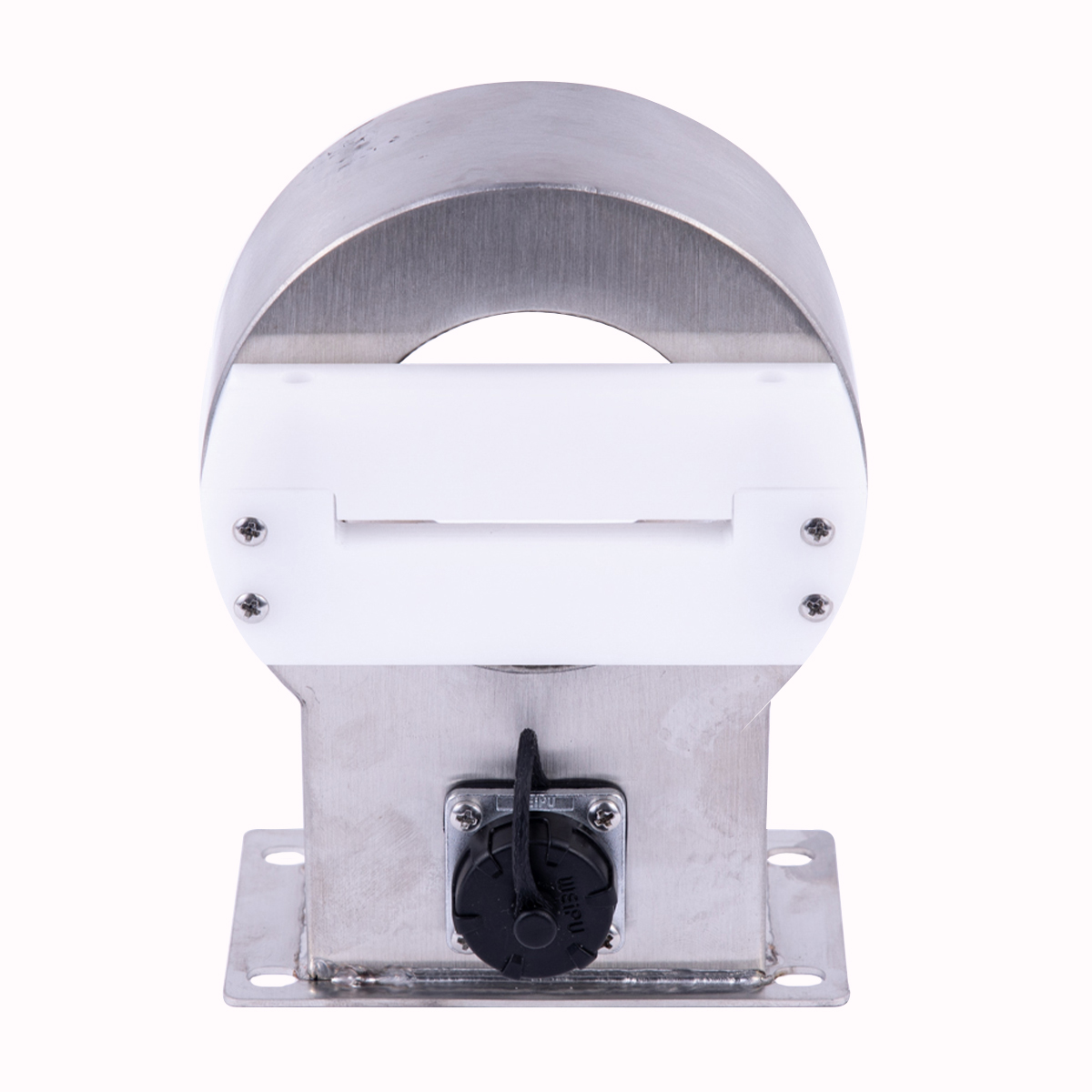

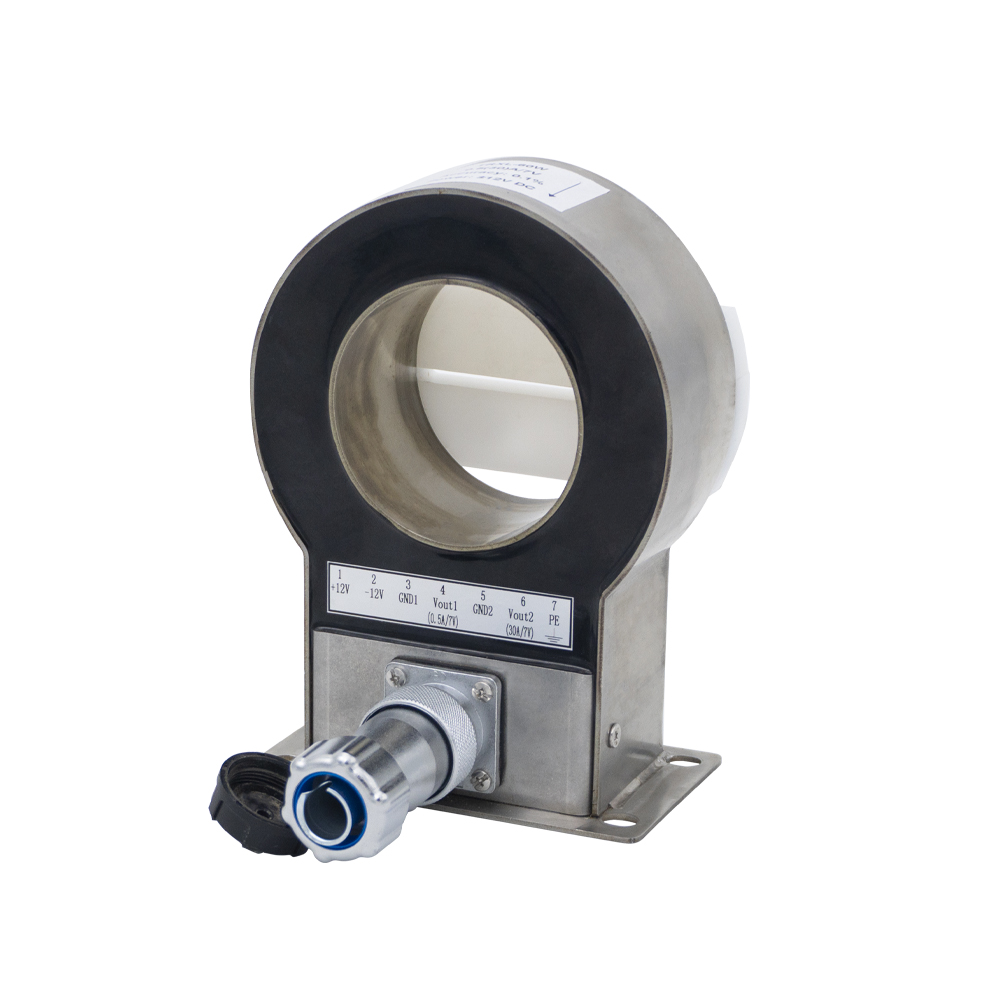

Transformer Core Ground Sensor(Closed Loop Cross-core Type)

TRXL-60W transpormer core grounding sensor ay dalubhasa sa pagsuporta sa client 'transformer core at clamps grounding kasalukuyang monitoring device', na ginagamit upang subaybayan ang transpormer core at clamps ground fault kasalukuyang, maaaring maisasakatuparan sa core grounding kasalukuyang tuloy-tuloy, online na pagsubaybay, sa pamamagitan ng pagsubaybay ng real-time na pagsubaybay ng pagkakabukod ng kondisyon ng aparato, at maaaring Sa pamamagitan ng sa totoong oras ng pagsubaybay, ito ay maaaring subaybayan ang mga kagamitan sa pagsubaybay, maaari itong masubaybayan ang pagsubaybay sa oras, at masusubaybayan ang mga kagamitan. panloob na pagkakabukod dampness o pinsala, core multi-point grounding, dayuhang bagay sa kahon, langis putik pagtitiwalag sa tangke ng langis, atbp sa oras. Higit sa lahat, maaari itong magbigay ng maaasahang batayan ng data para sa pagpapanatili ng estado ng naturang kagamitan.

Saklaw ng Pagsukat : 0.1mA - 1A
Na-rate na Output : 0-7Vrms
Katumpakan : ≤0.05% sa na-rate na input
Boltahe ng Supply : ±12V
Pagkonsumo ng kuryente : Max 10mA
Dalas ng Paggawa : 50 - 400Hz
Operating Temp : -40°C hanggang +85°C
Pabahay : Hindi tinatagusan ng tubig, anti-corrosion metal shell na may epoxy resin sealing

Availability:



Magtanong

modelo:
TRXL-60W
Brand:
TR

Mga Tampok ng Produkto

* Ang istraktura ng mga hilera na tanso ay ikinakabit sa gitna, at ito ay angkop para sa busbar na may diameter ng butas na φ60 o mga hilera na tanso na 55mm×10mm.

* Tumpak na pagsukat ng kasalukuyang antas ng μA na may mataas na katumpakan ng pagsukat at mahusay na linearity.

* Maramihang shielding, malakas na anti-interference na kakayahan, ay maaaring gumana sa mga kumplikadong kapaligiran.

* Available ang opsyonal na shielded wire o aerial plug output.

* Espesyal na hindi tinatagusan ng tubig at anti-corrosion metal shell, epoxy resin sealing at irigasyon, ay maaaring gumana sa labas nang mahabang panahon.

Application ng Produkto

* Transformer core grounding on-line monitoring.

* High-voltage bushing insulation on-line monitoring.

* Zinc oxide surge arrester insulation on-line monitoring.

* Kasalukuyan at boltahe transpormer at kapasitor on-line na pagsubaybay.

* High-voltage charged display.

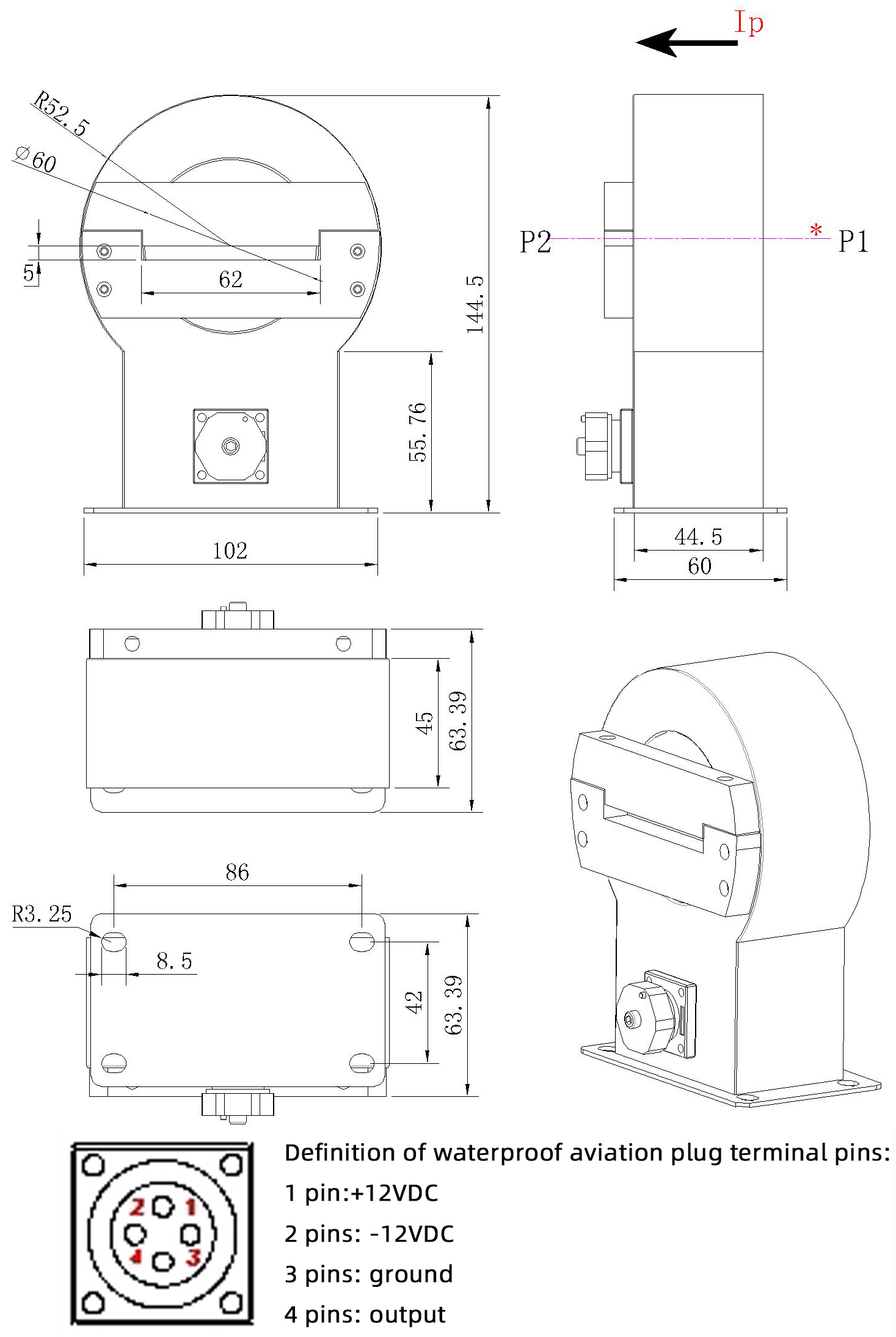

I-download ang Size Sheet

Transformer Core Grounding Sensor-TRXL-60W.pdf

Mga Parameter ng Produkto

ng Elektrisidad ng Pagganap Mga Parameter	Simbolo ng Elektrisidad	Pagganap	Binuksan at isinara ang lock
	I _P	Masusukat na Saklaw	0.1mA -1A
	V _LABAS	Na-rate na Output	0-7V _rms
	X	Katumpakan @I _PN	0.05%
	ε _L	Linearity	≤0.05%
	Uc	Supply Boltahe	±12V
	V _Naka-off	Offset na Boltahe	1mV
	ako _C	Pinakamataas na Pagkonsumo ng Power	10mA
	f	Dalas ng Paggawa	50-400 Hz
	T _A	Operating Temperatura	-40℃-+85℃
	T _S	Temperatura ng Imbakan	-40℃- +100 ℃
Mechanical Structure Mga Parameter ng	Shell	Metal Shell	Output Mode	Shielded wire/waterproof navigation plug
	Pangunahing Materyal	Nanocrystalline/Permalloy	selyo	Flexible na Silicone at Epoxy
	Magnetic na Istraktura ng Screen	Carbon Steel/Permalloy	Plano sa Konstruksyon	Nakaayos ang Pag-install ng Base
