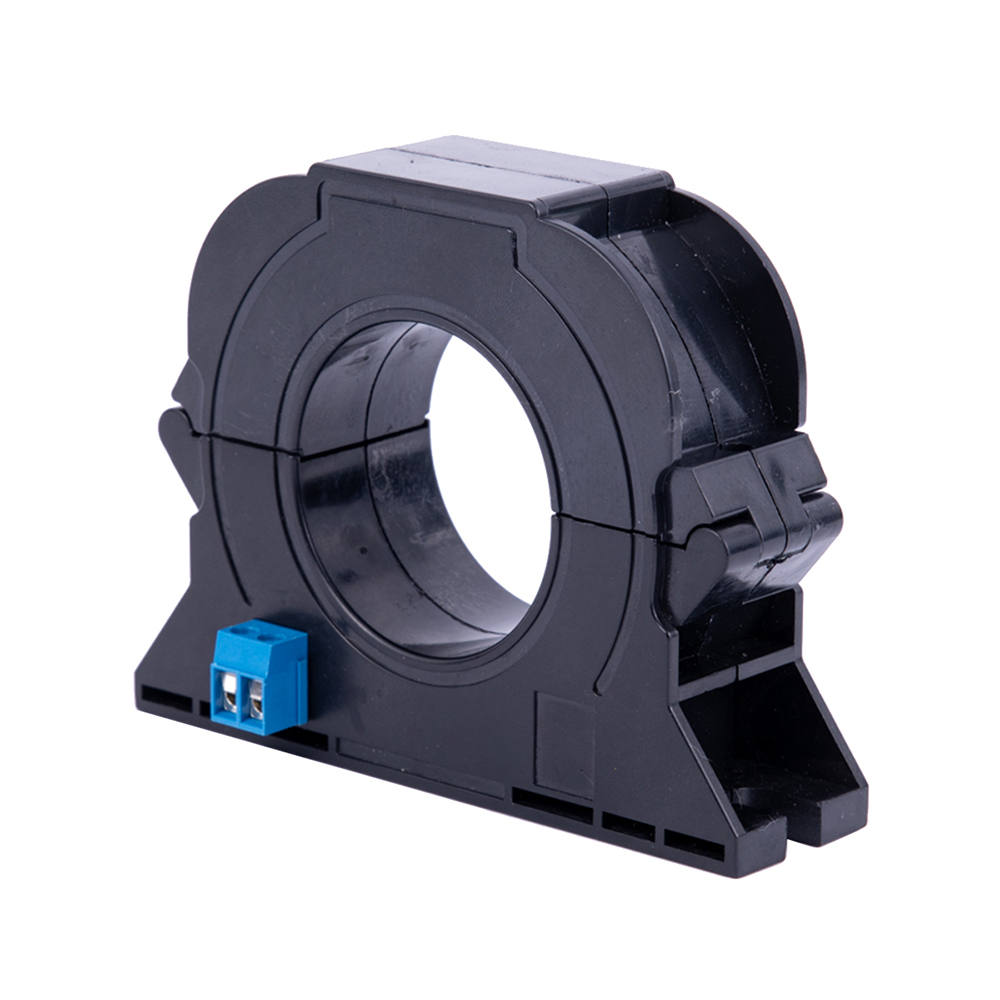

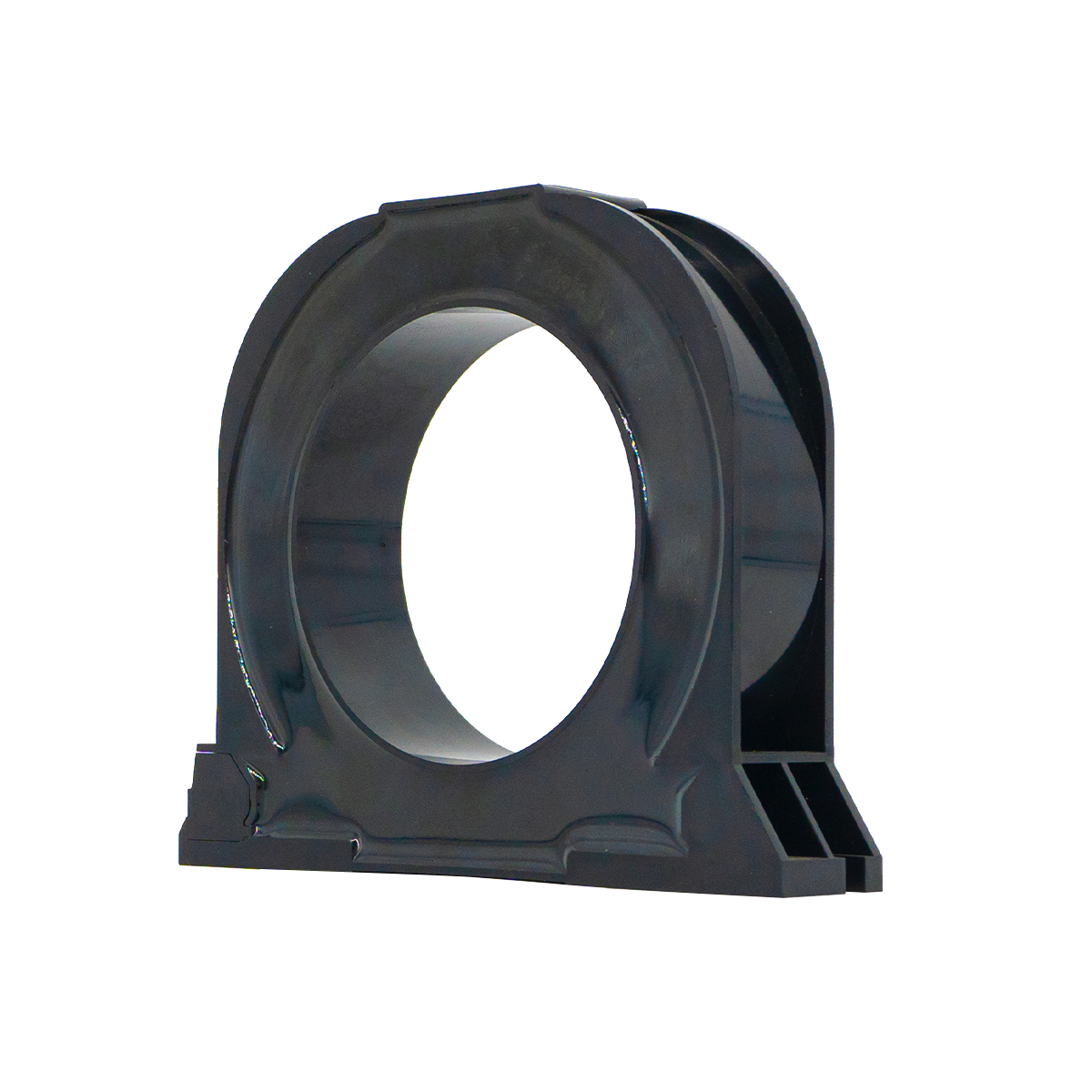

A A Core Balance Current Transformer , más néven nulla sorrendű áramtranszformátor, meghatározott célra készült: földzárlatok vagy földzárlati áramok észlelésére. Elve a mágneses mezők vektorösszegzésén alapul. Mindhárom fázisvezető (és a nulla, ha van) egyetlen toroid (gyűrű alakú) mag ablakán halad át. Normál, kiegyensúlyozott körülmények között a három fázisáram által generált mágneses mezők kioltják egymást, ami nettó nulla fluxust eredményez a magban, és nincs kimenet a szekunder tekercsből. Ha azonban földzárlat lép fel, szivárgóáram (nulla sorrendű áram) folyik, ami egyensúlyhiányt okoz. Ez az egyensúlytalanság nettó mágneses mezőt hoz létre, amely áramot indukál a szekunder tekercsben, jelezve a hibát.
Termékjellemzők
1. Nagy érzékenység a kiegyensúlyozatlanságra : Kivételesen érzékeny a kis kiegyensúlyozatlan (nulla sorrendű) áramokra, amelyeket a szabványos fázismérő CT-k általában kihagynak, így ideális a földzárlat észlelésére.
2. Érzéketlen a kiegyensúlyozott terhelésekre : Szándékosan figyelmen kívül hagyja a normál háromfázisú terhelési áramokat, még a nagyon magasakat is, amíg azok kiegyensúlyozottak. Ez megakadályozza a kellemetlen botlást.
3. Speciális védelmi eszköz : Az egyetlen funkciója a biztonsági védelem, nem az energiamérés vagy a terhelés figyelése.
Közös alkalmazások
A CBCT kulcsfontosságú eleme az elektromos biztonsági rendszereknek:
1. Földzárlat-védelem motoráramkörökben, kapcsolóberendezésekben és áramelosztó rendszerekben.
2. A földzárlat-relék (GFR-ek) és a földzárlat-megszakítók (ELCB-k) alapelemei.
3. A berendezések és a személyzet védelme a szigetelés meghibásodásából eredő veszélyekkel szemben olyan létesítményekben, mint az ipari üzemek és a bányászati műveletek.
