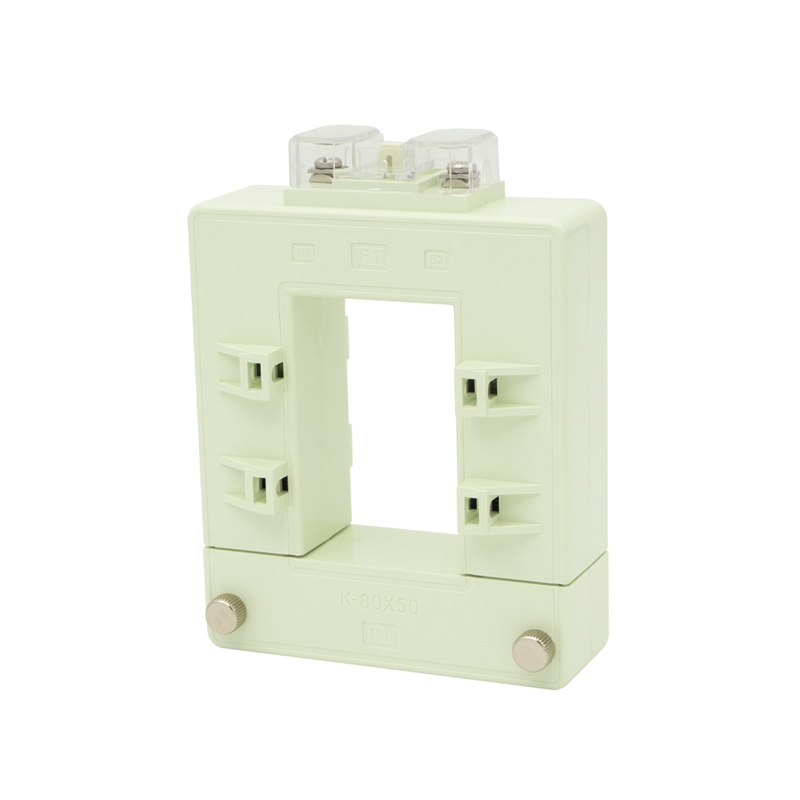

مصنوعات کی خصوصیات
* علیحدہ ڈھانچہ، نصب کرنے میں آسان اور کام کرنے میں آسان۔
* آئرن کور کو تقسیم کیا جاسکتا ہے، صحت سے متعلق زیادہ ہے اور مقناطیسی سرکٹ چھوٹا ہے۔
* موجودہ پیمائش، لائنوں اور آلات کی نگرانی اور تحفظ کے لیے۔
* اندرونی کھڑکیاں بڑی ہیں اور کلیمپ، کیبلز یا بس بار سے گزر سکتی ہیں۔
پروڈکٹ کی درخواست
سپلٹ کور CTs عام طور پر انرجی آڈٹ، لوڈ مانیٹرنگ، پاور کوالٹی تجزیہ، اور صنعتی آٹومیشن میں استعمال ہوتے ہیں۔ ان کو تجارتی عمارتوں، ڈیٹا سینٹرز، فیکٹریوں، اور قابل تجدید توانائی کے نظاموں میں وسیع پیمانے پر اپنایا جاتا ہے کیونکہ ان کی غیر دخل اندازی کرنٹ کی پیمائش کرنے کی صلاحیت ہوتی ہے۔
سائز شیٹ ڈاؤن لوڈ کریں۔
TRDP-30×20.pdf
TRDP-60×40.pdf
TRDP-80×50.pdf
TRDP-100×50.pdf
TRDP-120×80.pdf
TRDP-140×60.pdf
پروڈکٹ کے پیرامیٹرز
پیرامیٹرز |
علامت |
اشارے |
شرح شدہ ان پٹ کرنٹ |
میں |
100A-5000A |
شرح شدہ آؤٹ پٹ کرنٹ |
آئی او |
1A، 5A |
شرح شدہ لوڈ |
آر ایل |
1VA-30VA |
درستگی کی کلاس |
ρ |
0.5، 1.0، 1.5 کلاس |
قلیل مدتی تھرمل کرنٹ |
- |
20 × میں |
وولٹیج کا مقابلہ کریں۔ |
وی ڈی |
3000V AC/1 منٹ |
موصلیت مزاحمت |
- |
≥1000MΩ/500V AC |
آپریشن کا درجہ حرارت |
ٹا |
-25℃-+75℃ |
ماحولیاتی نمی |
- |
≤85% |
آپریشن فریکوئنسی |
f |
50-60Hz |
عام قدر اور طول و عرض
قسم |
تفصیلات |
شرح شدہ لوڈ (VA) |
طول و عرض (ملی میٹر) |
سوراخ کا سائز (ملی میٹر) |
0.5 کلاس |
1.0 کلاس |
1.5 کلاس |
ڈبلیو |
ایچ |
ڈی |
اے |
ای |
TRDP-30*20 |
100A/5A |
- |
- |
1.5 |
90 |
114 |
40 |
22 |
32 |
150A/5A |
- |
- |
2 |
200A/5A |
- |
1.5 |
2.5 |
250A/5A |
- |
1.5 |
3.75 |
300A/5A |
1.5 |
3.75 |
5 |
400A/5A |
2.5 |
5 |
10 |
TRDP-60*40 |
200A/5A |
- |
1.5 |
2.5 |
114 |
140 |
36 |
42 |
62 |
300A/5A |
1.5 |
2.5 |
2 |
400A/5A |
1.5 |
2.5 |
2 |
500A/5A |
2.5 |
5 |
15 |
600A/5A |
2.5 |
5 |
17.5 |
750A/5A |
2.5 |
5 |
18 |
800A/5A |
2.5 |
7.5 |
18 |
1000A/5A |
5 |
10 |
20 |
TRDP-80*50 |
250A/5A |
1 |
1.5 |
3.75 |
122 |
160 |
40 |
52 |
82 |
300A/5A |
1.5 |
2.5 |
5 |
400A/5A |
1.5 |
2.5 |
5 |
500A/5A |
2.5 |
5 |
15 |
600A/5A |
2.5 |
5 |
17.5 |
750A/5A |
2.5 |
5 |
18 |
800A/5A |
2.5 |
7.5 |
18 |
1000A/5A |
5 |
10 |
20 |
TRDP-80*80 |
250A/5A |
1 |
2 |
4 |
144 |
160 |
36 |
82 |
82 |
300A/5A |
1.5 |
2.5 |
5 |
400A/5A |
1.5 |
2.5 |
5 |
500A/5A |
2.5 |
5 |
15 |
600A/5A |
2.5 |
5 |
17.5 |
750A/5A |
2.5 |
5 |
18 |
800A/5A |
2.5 |
7.5 |
18 |
1000A/5A |
5 |
10 |
20 |
قسم |
تفصیلات |
شرح شدہ لوڈ (VA) |
طول و عرض (ملی میٹر) |
سوراخ کا سائز (ملی میٹر) |
0.5 کلاس |
1.0 کلاس |
1.5 کلاس |
ڈبلیو
|
ایچ |
ڈی |
اے |
ای |
TRDP-100*50 |
500A/5A |
2.5 |
5 |
15 |
144 |
190 |
48 |
52 |
102 |
600A/5A |
2.5 |
5 |
17.5 |
750A/5A |
2.5 |
5 |
18 |
800A/5A |
2.5 |
7.5 |
18 |
1000A/5A |
5 |
10 |
20 |
1200A/5A |
5 |
12.5 |
24 |
1250A/5A |
7.5 |
15 |
28 |
1500A/5A |
7.5 |
17 |
30 |
TRDP-120*80 |
500A/5A |
- |
4 |
12.5 |
152 |
200 |
40 |
82 |
122 |
600A/5A |
- |
5 |
15 |
750A/5A |
2.5 |
6 |
17.5 |
800A/5A |
2.5 |
7.5 |
18 |
1000A/5A |
5 |
10 |
20 |
1200A/5A |
5 |
12.5 |
24 |
1250A/5A |
7.5 |
15 |
28 |
1500A/5A |
7.5 |
17 |
30 |
| 1000A/5A |
10 |
15 |
20 |
| TRDP-140*60 |
1500A/5A |
15 |
20 |
25 |
164 |
234 |
52 |
62 |
122 |
| 2000A/5A |
15 |
20 |
25 |
| 2500A/5A |
15 |
20 |
25 |
| 3000A/5A |
20 |
25 |
30 |
| 4000A/5A |
20 |
25 |
30 |
| 5000A/5A |
20 |
25 |
30 |
| TRDP-160*80 |
1000A/5A |
10
|
15 |
20 |
184 |
254 |
52 |
82 |
162 |
| 1500A/5A |
15 |
20 |
25 |
| 2000A/5A |
15 |
20
|
25 |
| 2500A/5A |
15 |
20 |
25 |
| 3000A/5A |
20 |
25 |
30 |
| 4000A/5A |
20 |
25 |
30 |
| 5000A/5A |
20 |
25 |
30 |
طول و عرض
تنصیب کی احتیاطی تدابیر
* کھلے کرنٹ ٹرانسفارمر کو انسٹال کرنے سے پہلے، یہ یقینی بنانے کے لیے کہ سیکنڈری ٹرانسفارمر کھلا نہیں ہے، اسے الیکٹرک میٹر (یا دوسرے ماپنے والے آلے) سے دو بار جوڑنا چاہیے۔
* ثانوی تاروں سے جڑے تمام کھلے کرنٹ ٹرانسفارمرز کو سائٹ پر رکھیں اور انسٹالیشن کا انتظار کریں۔
* اگر سائٹ پر بنیادی بس بار ایک کیبل ہے تو، جھوٹ کی تنصیب کی جا سکتی ہے؛ اگر پرائمری بس بار کاپر بار ہے، تو لائیو آپریشن آپریٹر کے لیے نسبتاً اعلیٰ سطح کی مہارت کا متقاضی ہے اور موصلیت کے تحفظ کے اچھے اقدامات کی ضرورت ہے۔
* ٹرانسفارمر کو انسٹال کرتے وقت، غیر ملکی اشیاء جیسے کہ نجاست اور دھول لوہے کے کور کی کٹی ہوئی سطح پر نہیں پڑنی چاہیے، تاکہ ٹرانسفارمر کی کارکردگی متاثر نہ ہو۔
