Produktegenskaber
* Separat struktur, nem at installere og nem at betjene.
* Jernkernen kan opdeles, præcisionen er høj, og det magnetiske kredsløb er lille.
* Til strømmåling, overvågning og beskyttelse af ledninger og udstyr.
* Indvendige vinduer er store og kan passere gennem klemmer, kabler eller samleskinner.
Produktanvendelse
Split-core CT'er bruges almindeligvis i energisyn, belastningsovervågning, strømkvalitetsanalyse og industriel automatisering. De er almindeligt anvendt i kommercielle bygninger, datacentre, fabrikker og vedvarende energisystemer på grund af deres evne til at udføre ikke-påtrængende strømmåling.
Download størrelsesark
TRDP-30×20.pdf
TRDP-60×40.pdf
TRDP-80×50.pdf
TRDP-100×50.pdf
TRDP-120×80.pdf
TRDP-140×60.pdf
Produktparametre
Parametre |
Symbol |
Indikator |
Nominel indgangsstrøm |
I |
100A-5000A |
Nominel udgangsstrøm |
Io |
1A, 5A |
Nominel belastning |
RL |
1VA-30VA |
Nøjagtighedsklasse |
ρ |
0,5, 1,0, 1,5 klasse |
Kortvarig termisk strøm |
- |
20×In |
Modstå spænding |
Vd |
3000V AC/1 min |
Isoleringsmodstand |
- |
≥1000MΩ/500V AC |
Driftstemperatur |
Ta |
-25℃-+75℃ |
Miljø Fugtighed |
- |
≤85 % |
Driftsfrekvens |
f |
50-60Hz |
Typisk værdi og dimension
Type |
Specifikation |
Nominel belastning (VA) |
Dimensioner (mm) |
Perforeringsstørrelse (mm) |
0,5 klasse |
1.0 klasse |
1,5 klasse |
W |
H |
D |
EN |
E |
TRDP-30*20 |
100A/5A |
- |
- |
1.5 |
90 |
114 |
40 |
22 |
32 |
150A/5A |
- |
- |
2 |
200A/5A |
- |
1.5 |
2.5 |
250A/5A |
- |
1.5 |
3.75 |
300A/5A |
1.5 |
3.75 |
5 |
400A/5A |
2.5 |
5 |
10 |
TRDP-60*40 |
200A/5A |
- |
1.5 |
2.5 |
114 |
140 |
36 |
42 |
62 |
300A/5A |
1.5 |
2.5 |
2 |
400A/5A |
1.5 |
2.5 |
2 |
500A/5A |
2.5 |
5 |
15 |
600A/5A |
2.5 |
5 |
17.5 |
750A/5A |
2.5 |
5 |
18 |
800A/5A |
2.5 |
7.5 |
18 |
1000A/5A |
5 |
10 |
20 |
TRDP-80*50 |
250A/5A |
1 |
1.5 |
3.75 |
122 |
160 |
40 |
52 |
82 |
300A/5A |
1.5 |
2.5 |
5 |
400A/5A |
1.5 |
2.5 |
5 |
500A/5A |
2.5 |
5 |
15 |
600A/5A |
2.5 |
5 |
17.5 |
750A/5A |
2.5 |
5 |
18 |
800A/5A |
2.5 |
7.5 |
18 |
1000A/5A |
5 |
10 |
20 |
TRDP-80*80 |
250A/5A |
1 |
2 |
4 |
144 |
160 |
36 |
82 |
82 |
300A/5A |
1.5 |
2.5 |
5 |
400A/5A |
1.5 |
2.5 |
5 |
500A/5A |
2.5 |
5 |
15 |
600A/5A |
2.5 |
5 |
17.5 |
750A/5A |
2.5 |
5 |
18 |
800A/5A |
2.5 |
7.5 |
18 |
1000A/5A |
5 |
10 |
20 |
Type |
Specifikation |
Nominel belastning (VA) |
Dimensioner (mm) |
Perforeringsstørrelse (mm) |
0,5 klasse |
1.0 klasse |
1,5 klasse |
W
|
H |
D |
EN |
E |
TRDP-100*50 |
500A/5A |
2.5 |
5 |
15 |
144 |
190 |
48 |
52 |
102 |
600A/5A |
2.5 |
5 |
17.5 |
750A/5A |
2.5 |
5 |
18 |
800A/5A |
2.5 |
7.5 |
18 |
1000A/5A |
5 |
10 |
20 |
1200A/5A |
5 |
12.5 |
24 |
1250A/5A |
7.5 |
15 |
28 |
1500A/5A |
7.5 |
17 |
30 |
TRDP-120*80 |
500A/5A |
- |
4 |
12.5 |
152 |
200 |
40 |
82 |
122 |
600A/5A |
- |
5 |
15 |
750A/5A |
2.5 |
6 |
17.5 |
800A/5A |
2.5 |
7.5 |
18 |
1000A/5A |
5 |
10 |
20 |
1200A/5A |
5 |
12.5 |
24 |
1250A/5A |
7.5 |
15 |
28 |
1500A/5A |
7.5 |
17 |
30 |
| 1000A/5A |
10 |
15 |
20 |
| TRDP-140*60 |
1500A/5A |
15 |
20 |
25 |
164 |
234 |
52 |
62 |
122 |
| 2000A/5A |
15 |
20 |
25 |
| 2500A/5A |
15 |
20 |
25 |
| 3000A/5A |
20 |
25 |
30 |
| 4000A/5A |
20 |
25 |
30 |
| 5000A/5A |
20 |
25 |
30 |
| TRDP-160*80 |
1000A/5A |
10
|
15 |
20 |
184 |
254 |
52 |
82 |
162 |
| 1500A/5A |
15 |
20 |
25 |
| 2000A/5A |
15 |
20
|
25 |
| 2500A/5A |
15 |
20 |
25 |
| 3000A/5A |
20 |
25 |
30 |
| 4000A/5A |
20 |
25 |
30 |
| 5000A/5A |
20 |
25 |
30 |

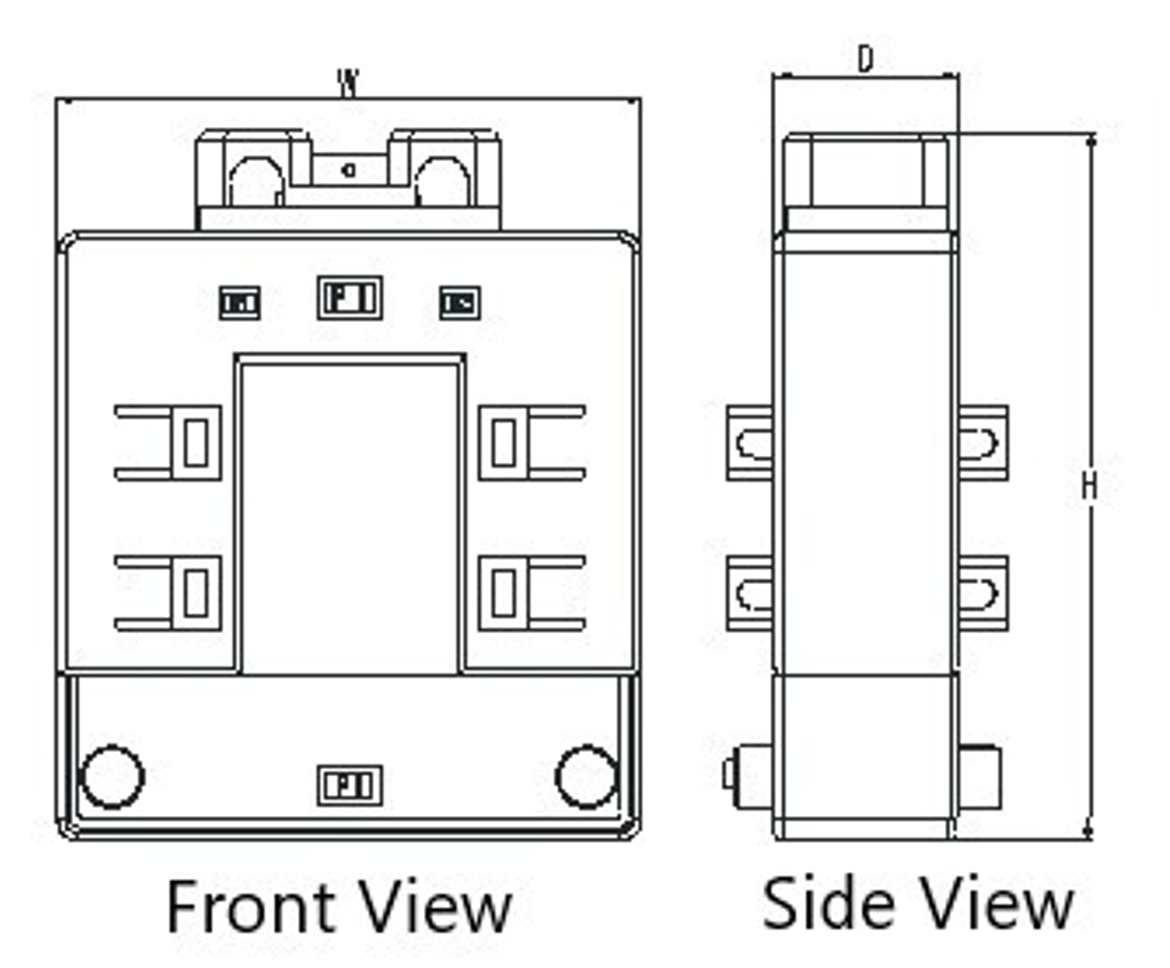

Dimensioner

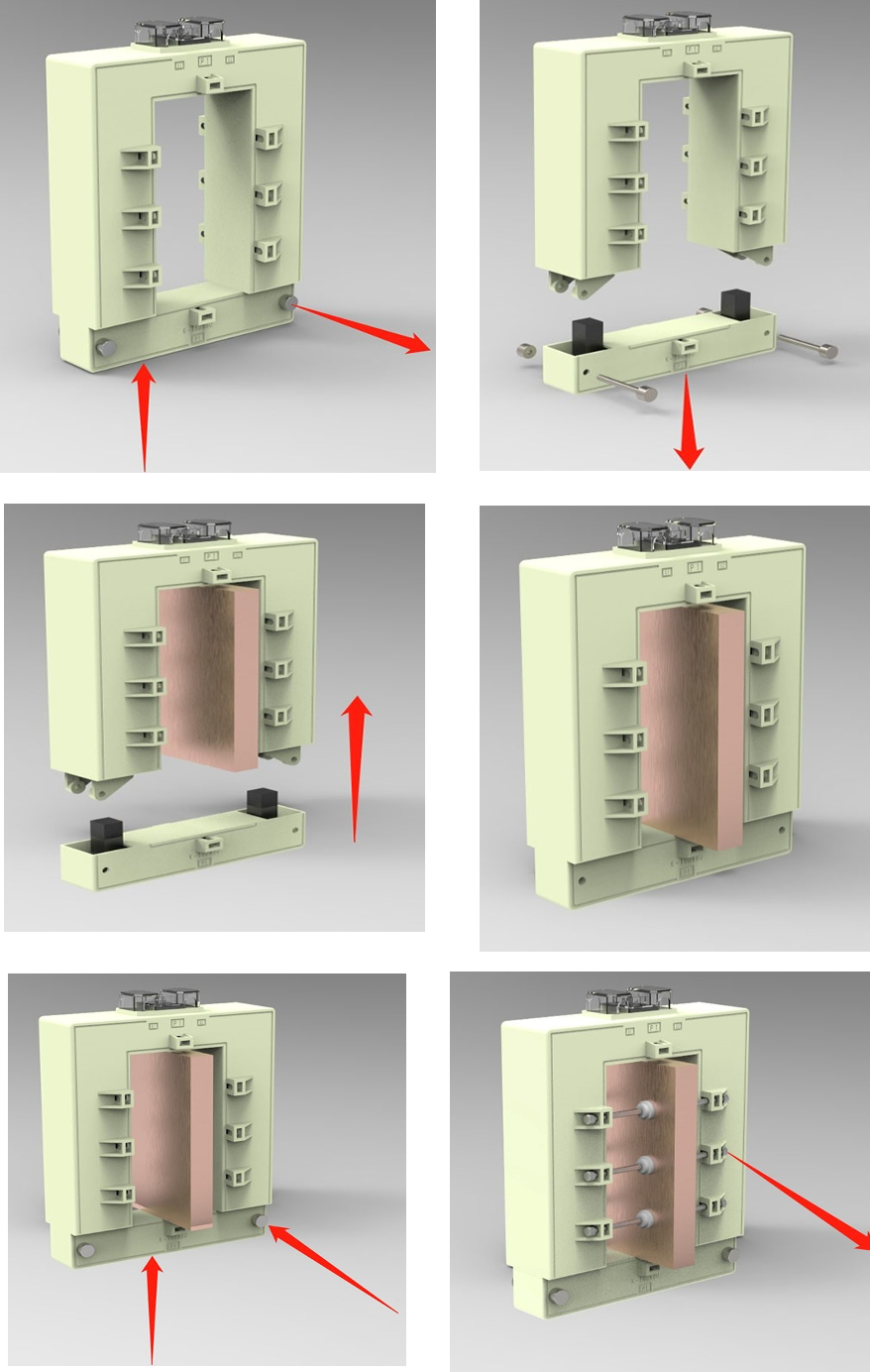

Forholdsregler ved installation
* Før du installerer den åbne strømtransformator, skal den tilsluttes elmåleren (eller anden måleenhed) to gange for at sikre, at den sekundære transformer ikke er åben.
* Anbring alle åbne strømtransformatorer forbundet med sekundære ledninger på stedet og vent på installation.
* Hvis den primære samleskinne på stedet er et kabel, kan liggende installation udføres; Hvis den primære samleskinne er en kobberskinne, kræver den strømførende drift et relativt højt niveau af færdigheder for operatøren og kræver gode isoleringsbeskyttelsesforanstaltninger.
* Når du installerer transformeren, må fremmedlegemer såsom urenheder og støv ikke falde ind i jernkernens afskårne overflade, for ikke at påvirke transformatorens ydeevne.
