Χαρακτηριστικά προϊόντος
* Ξεχωριστή δομή, εύκολη εγκατάσταση και εύκολη λειτουργία.

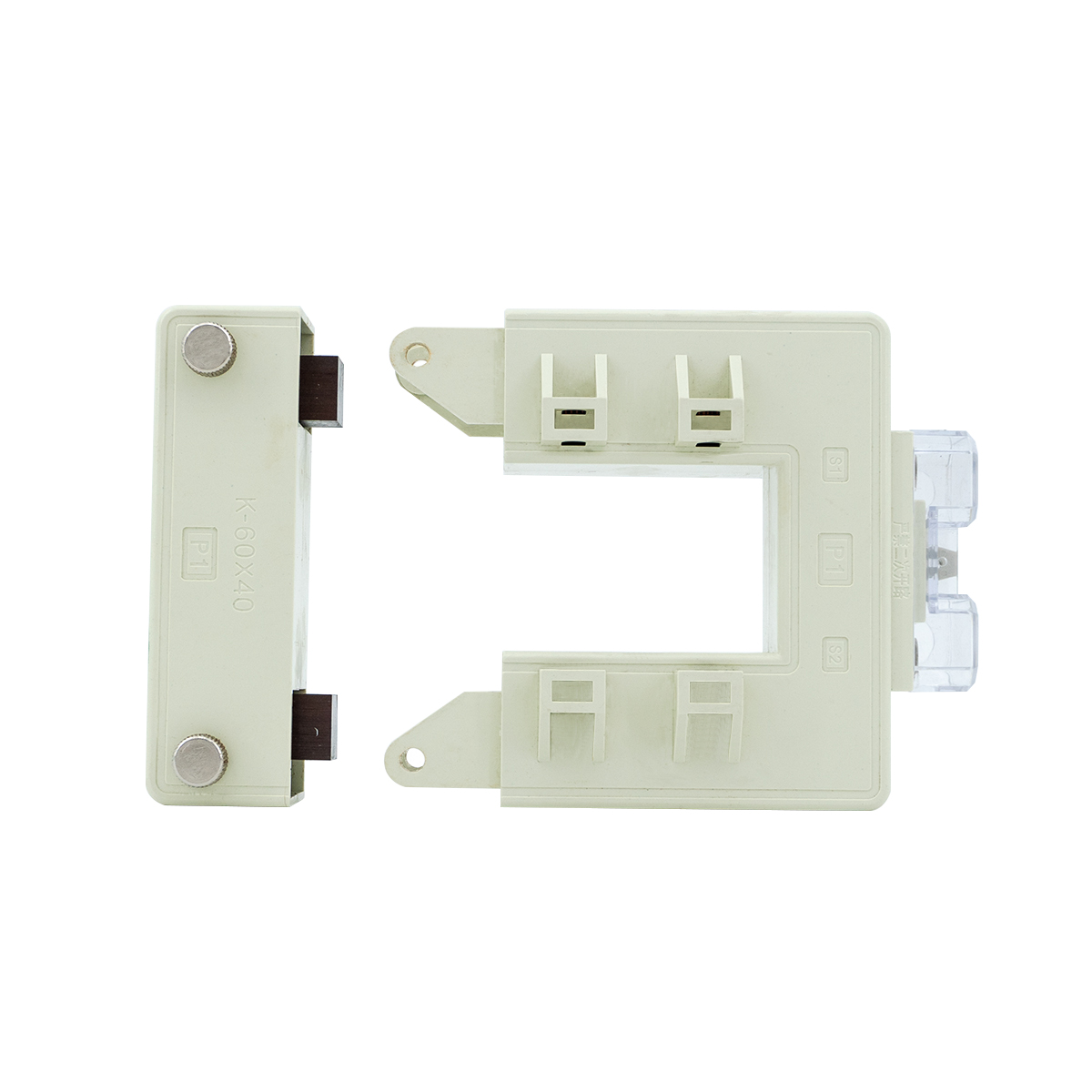

* Ο πυρήνας σιδήρου μπορεί να χωριστεί, η ακρίβεια είναι υψηλή και το μαγνητικό κύκλωμα είναι μικρό.
* Για μέτρηση ρεύματος, παρακολούθηση και προστασία γραμμών και εξοπλισμού.
* Τα εσωτερικά παράθυρα είναι μεγάλα και μπορούν να περάσουν μέσα από σφιγκτήρες, καλώδια ή ζυγούς.
Εφαρμογή προϊόντος
Οι CT split core χρησιμοποιούνται συνήθως σε ενεργειακούς ελέγχους, παρακολούθηση φορτίου, ανάλυση ποιότητας ισχύος και βιομηχανικούς αυτοματισμούς. Χρησιμοποιούνται ευρέως σε εμπορικά κτίρια, κέντρα δεδομένων, εργοστάσια και συστήματα ανανεώσιμων πηγών ενέργειας λόγω της ικανότητάς τους να εκτελούν μη παρεμβατική μέτρηση ρεύματος.
Λήψη Φύλλου Μεγεθών
TRDP-30×20.pdf
TRDP-60×40.pdf
TRDP-80×50.pdf
TRDP-100×50.pdf
TRDP-120×80.pdf
TRDP-140×60.pdf
Παράμετροι προϊόντος
Παράμετροι |
Σύμβολο |
Δείκτης |
Ονομαστικό ρεύμα εισόδου |
Σε |
100Α-5000Α |
Ονομαστικό ρεύμα εξόδου |
Ιω |
1Α, 5Α |
Ονομαστικό φορτίο |
RL |
1VA-30VA |
Κατηγορία Ακρίβειας |
ρ |
Κατηγορία 0,5, 1,0, 1,5 |
Βραχυπρόθεσμο θερμικό ρεύμα |
- |
20×Μέσα |
Αντοχή τάσης |
Vd |
3000V AC/1 λεπτό |
Αντίσταση μόνωσης |
- |
≥1000MΩ/500V AC |
Θερμοκρασία λειτουργίας |
Ta |
-25℃-+75℃ |
Υγρασία περιβάλλοντος |
- |
≤85% |
Συχνότητα λειτουργίας |
φά |
50-60Hz |
Τυπική τιμή και διάσταση
Τύπος |
Προσδιορισμός |
Ονομαστικό φορτίο (VA) |
Διαστάσεις (mm) |
Μέγεθος διάτρησης (mm) |
0,5 τάξη |
1.0 τάξη |
1,5 τάξη |
W |
H |
ρε |
ΕΝΑ |
μι |
TRDP-30*20 |
100Α/5Α |
- |
- |
1.5 |
90 |
114 |
40 |
22 |
32 |
150Α/5Α |
- |
- |
2 |
200Α/5Α |
- |
1.5 |
2.5 |
250Α/5Α |
- |
1.5 |
3.75 |
300Α/5Α |
1.5 |
3.75 |
5 |
400Α/5Α |
2.5 |
5 |
10 |
TRDP-60*40 |
200Α/5Α |
- |
1.5 |
2.5 |
114 |
140 |
36 |
42 |
62 |
300Α/5Α |
1.5 |
2.5 |
2 |
400Α/5Α |
1.5 |
2.5 |
2 |
500Α/5Α |
2.5 |
5 |
15 |
600Α/5Α |
2.5 |
5 |
17.5 |
750Α/5Α |
2.5 |
5 |
18 |
800Α/5Α |
2.5 |
7.5 |
18 |
1000Α/5Α |
5 |
10 |
20 |
TRDP-80*50 |
250Α/5Α |
1 |
1.5 |
3.75 |
122 |
160 |
40 |
52 |
82 |
300Α/5Α |
1.5 |
2.5 |
5 |
400Α/5Α |
1.5 |
2.5 |
5 |
500Α/5Α |
2.5 |
5 |
15 |
600Α/5Α |
2.5 |
5 |
17.5 |
750Α/5Α |
2.5 |
5 |
18 |
800Α/5Α |
2.5 |
7.5 |
18 |
1000Α/5Α |
5 |
10 |
20 |
TRDP-80*80 |
250Α/5Α |
1 |
2 |
4 |
144 |
160 |
36 |
82 |
82 |
300Α/5Α |
1.5 |
2.5 |
5 |
400Α/5Α |
1.5 |
2.5 |
5 |
500Α/5Α |
2.5 |
5 |
15 |
600Α/5Α |
2.5 |
5 |
17.5 |
750Α/5Α |
2.5 |
5 |
18 |
800Α/5Α |
2.5 |
7.5 |
18 |
1000Α/5Α |
5 |
10 |
20 |
Τύπος |
Προσδιορισμός |
Ονομαστικό φορτίο (VA) |
Διαστάσεις (mm) |
Μέγεθος διάτρησης (mm) |
0,5 τάξη |
1.0 τάξη |
1,5 τάξη |
W
|
H |
ρε |
ΕΝΑ |
μι |
TRDP-100*50 |
500Α/5Α |
2.5 |
5 |
15 |
144 |
190 |
48 |
52 |
102 |
600Α/5Α |
2.5 |
5 |
17.5 |
750Α/5Α |
2.5 |
5 |
18 |
800Α/5Α |
2.5 |
7.5 |
18 |
1000Α/5Α |
5 |
10 |
20 |
1200Α/5Α |
5 |
12.5 |
24 |
1250A/5A |
7.5 |
15 |
28 |
1500Α/5Α |
7.5 |
17 |
30 |
TRDP-120*80 |
500Α/5Α |
- |
4 |
12.5 |
152 |
200 |
40 |
82 |
122 |
600Α/5Α |
- |
5 |
15 |
750Α/5Α |
2.5 |
6 |
17.5 |
800Α/5Α |
2.5 |
7.5 |
18 |
1000Α/5Α |
5 |
10 |
20 |
1200Α/5Α |
5 |
12.5 |
24 |
1250A/5A |
7.5 |
15 |
28 |
1500Α/5Α |
7.5 |
17 |
30 |
| 1000Α/5Α |
10 |
15 |
20 |
| TRDP-140*60 |
1500Α/5Α |
15 |
20 |
25 |
164 |
234 |
52 |
62 |
122 |
| 2000Α/5Α |
15 |
20 |
25 |
| 2500Α/5Α |
15 |
20 |
25 |
| 3000Α/5Α |
20 |
25 |
30 |
| 4000Α/5Α |
20 |
25 |
30 |
| 5000Α/5Α |
20 |
25 |
30 |
| TRDP-160*80 |
1000Α/5Α |
10
|
15 |
20 |
184 |
254 |
52 |
82 |
162 |
| 1500Α/5Α |
15 |
20 |
25 |
| 2000Α/5Α |
15 |
20
|
25 |
| 2500Α/5Α |
15 |
20 |
25 |
| 3000Α/5Α |
20 |
25 |
30 |
| 4000Α/5Α |
20 |
25 |
30 |
| 5000Α/5Α |
20 |
25 |
30 |
Διαστάσεις
Προφυλάξεις εγκατάστασης
* Πριν εγκαταστήσετε τον ανοιχτό μετασχηματιστή ρεύματος, πρέπει να συνδεθεί με τον ηλεκτρικό μετρητή (ή άλλη συσκευή μέτρησης) δύο φορές για να διασφαλιστεί ότι ο δευτερεύων μετασχηματιστής δεν είναι ανοιχτός.
* Τοποθετήστε όλους τους ανοιχτούς μετασχηματιστές ρεύματος που είναι συνδεδεμένοι με δευτερεύοντα καλώδια επί τόπου και περιμένετε την εγκατάσταση.
* Εάν η κύρια ράβδος στο εργοτάξιο είναι καλώδιο, μπορεί να γίνει εγκατάσταση ψέματος. Εάν η κύρια ράβδος είναι χάλκινη ράβδος, η ενεργή λειτουργία απαιτεί σχετικά υψηλό επίπεδο επάρκειας για τον χειριστή και απαιτεί καλά μέτρα προστασίας μόνωσης.
* Κατά την εγκατάσταση του μετασχηματιστή, ξένα αντικείμενα όπως ακαθαρσίες και σκόνη δεν πρέπει να πέφτουν στην επιφάνεια κοπής του πυρήνα του σιδήρου, έτσι ώστε να μην επηρεάζεται η απόδοση του μετασχηματιστή.
