Un transformator și un transformatorul de curent (CT) sunt ambele dispozitive electrice care funcționează pe principiul inducției electromagnetice. Ele transferă energie electrică sau semnale electrice de la un circuit la altul printr-un câmp magnetic. Deși au o construcție similară, scopurile, designul și aplicațiile lor sunt diferite.
Un transformator este un dispozitiv electric general utilizat pentru a schimba nivelul de tensiune al puterii de curent alternativ (AC). Poate crește tensiunea (transformator step-up) sau scădea tensiunea (transformator step-down) păstrând frecvența neschimbată. Transformatoarele sunt utilizate pe scară largă în generarea, transportul, distribuția și sistemele electrice industriale. Scopul lor principal este de a transfera energie electrică eficient între circuite și de a oferi niveluri de tensiune adecvate pentru diferite aplicații.
Un tipic transformatorul constă dintr-o înfășurare primară, o înfășurare secundară și un miez magnetic. Când tensiunea AC este aplicată înfășurării primare, se creează un câmp magnetic în schimbare în miez. Acest câmp magnetic induce o tensiune în înfășurarea secundară. Raportul de tensiune dintre părțile primar și secundar depinde de numărul de spire din fiecare înfășurare. Transformatoarele sunt proiectate pentru a gestiona niveluri mari de putere și sunt de obicei conectate direct la circuitele de putere.

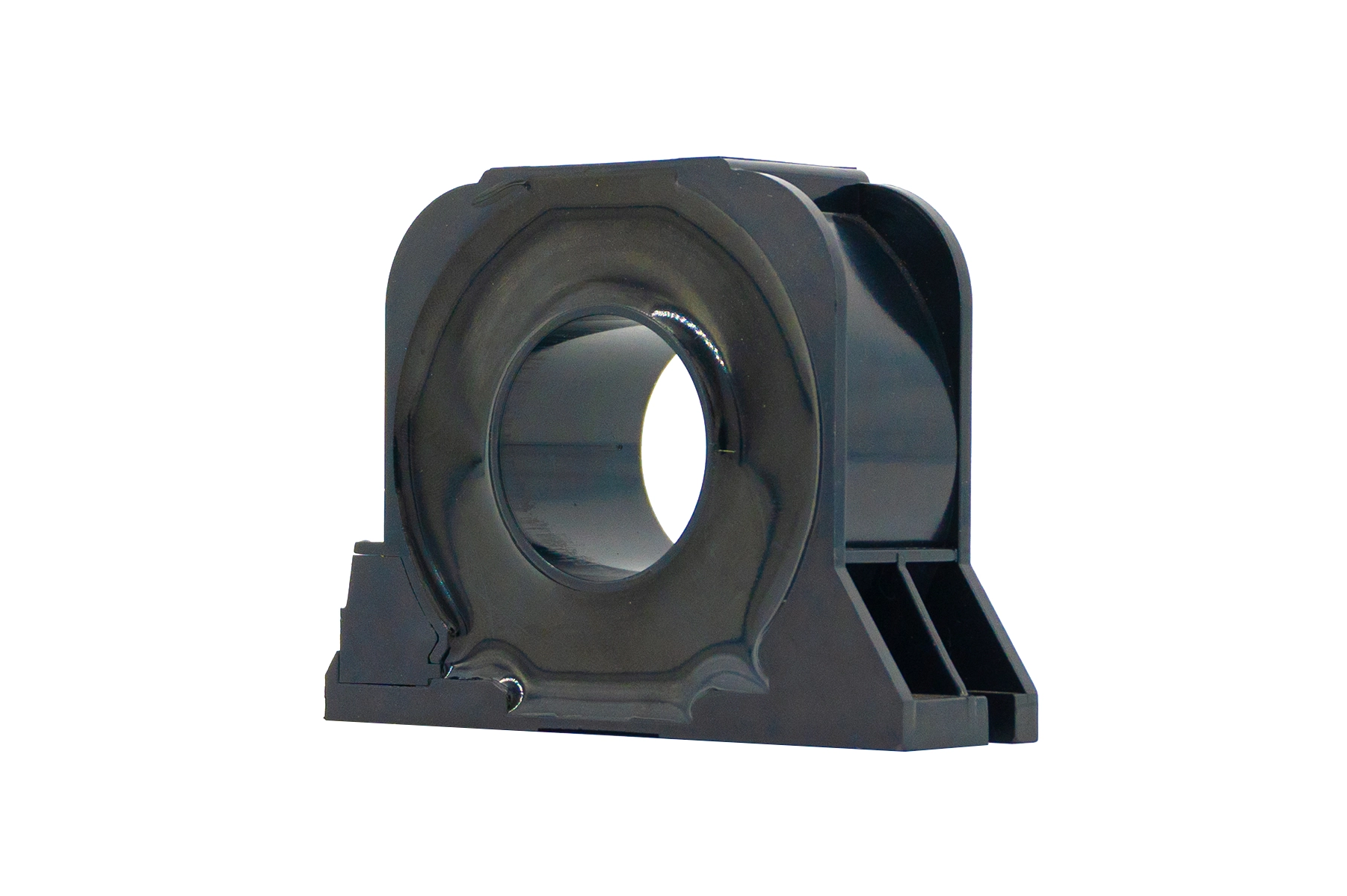

Un transformator de curent (CT) este un tip special de transformator conceput special pentru măsurarea curentului electric. În loc să modifice în principal nivelurile de tensiune, un CT reduce un curent ridicat într-un sistem de alimentare într-o ieșire de curent mai mică, standardizată, care poate fi măsurată în siguranță cu instrumente precum ampermetre, contoare de energie, relee de protecție și sisteme de monitorizare.
Principala diferență dintre un transformator și un transformator de curent este scopul lor. Un transformator transferă puterea electrică și modifică nivelurile de tensiune, în timp ce un transformator de curent convertește curenții mari în valori măsurabile pentru monitorizare și protecție. De exemplu, un transformator de putere poate converti o tensiune de transmisie de 110 kV la o tensiune de distribuție de 10 kV, în timp ce un transformator de curent poate converti un curent de linie de 1000 A într-un semnal de ieșire de 5 A sau 1 A pentru un dispozitiv de măsurare.
O altă diferență importantă este metoda de conectare. Un transformator normal are înfășurări primare și secundare conectate la circuite electrice pentru a transfera energie. Un transformator de curent are de obicei înfășurarea primară conectată în serie cu linia de alimentare, permițând curentului de sarcină să treacă prin el. Partea secundară este conectată la echipamente de măsură sau de protecție. Deoarece secundarul CT produce curent, acesta nu trebuie lăsat niciodată deschis în timp ce partea primară este alimentată, deoarece se poate genera o tensiune înaltă periculoasă.
Designul înfășurărilor este, de asemenea, diferit. Transformatoarele de putere au de obicei multe ture atât pe înfășurările primare, cât și pe cele secundare pentru a obține transformarea necesară a tensiunii. În schimb, un transformator de curent are adesea doar una sau câteva spire pe partea primară, în timp ce partea secundară are multe spire. Acest design permite CT să reducă curenții mari la un nivel mai scăzut, menținând în același timp măsurarea precisă.
Precizia este o altă diferență cheie. Transformatoarele de putere se concentrează în principal pe eficiență și capacitatea de transfer de putere, în timp ce transformatoarele de curent necesită o precizie ridicată de măsurare. CT-urile sunt clasificate în funcție de clasele de precizie, cum ar fi Clasa 0.5, Clasa 0.2 sau clase de protecție precum 5P și 10P, în funcție de cerințele aplicației lor.
În aplicații practice, transformatoarele sunt utilizate în surse de alimentare, substații, echipamente industriale și rețele electrice. Transformatoarele de curent sunt utilizate pe scară largă în măsurarea electrică, rețelele inteligente, sistemele de energie regenerabilă, automatizarea industrială și sistemele de protecție. Acestea permit inginerilor să monitorizeze curentul electric fără a conecta direct echipamentele sensibile la circuitele de curent ridicat.
Pe scurt, atât transformatoarele, cât și transformatoarele de curent folosesc inducția electromagnetică, dar au roluri diferite. Un transformator este utilizat în principal pentru conversia tensiunii și transmiterea puterii, în timp ce un transformator de curent este utilizat pentru măsurarea curentului și protecția electrică. Transformatoarele gestionează transferul de energie, în timp ce transformatoarele de curent oferă informații sigure și precise privind curentul pentru sistemele de monitorizare și control.
