Sebuah transformer dan a pengubah arus (CT) adalah kedua-dua peranti elektrik yang berfungsi berdasarkan prinsip aruhan elektromagnet. Mereka memindahkan tenaga elektrik atau isyarat elektrik dari satu litar ke litar lain melalui medan magnet. Walaupun mereka mempunyai pembinaan yang serupa, tujuan, reka bentuk dan aplikasinya adalah berbeza.
Transformer ialah peranti elektrik umum yang digunakan untuk menukar tahap voltan kuasa arus ulang alik (AC). Ia boleh meningkatkan voltan (transformer injak naik) atau menurunkan voltan (transformer injak turun) sambil mengekalkan frekuensi tidak berubah. Transformer digunakan secara meluas dalam penjanaan kuasa, penghantaran, pengedaran, dan sistem elektrik perindustrian. Tujuan utama mereka adalah untuk memindahkan kuasa elektrik dengan cekap antara litar dan menyediakan tahap voltan yang sesuai untuk aplikasi yang berbeza.
Satu tipikal transformer terdiri daripada belitan primer, belitan sekunder, dan teras magnet. Apabila voltan AC digunakan pada belitan utama, ia mewujudkan medan magnet yang berubah-ubah dalam teras. Medan magnet ini mendorong voltan dalam belitan sekunder. Nisbah voltan antara sisi primer dan sekunder bergantung pada bilangan lilitan dalam setiap belitan. Transformer direka untuk mengendalikan tahap kuasa tinggi dan biasanya disambungkan terus ke litar kuasa.

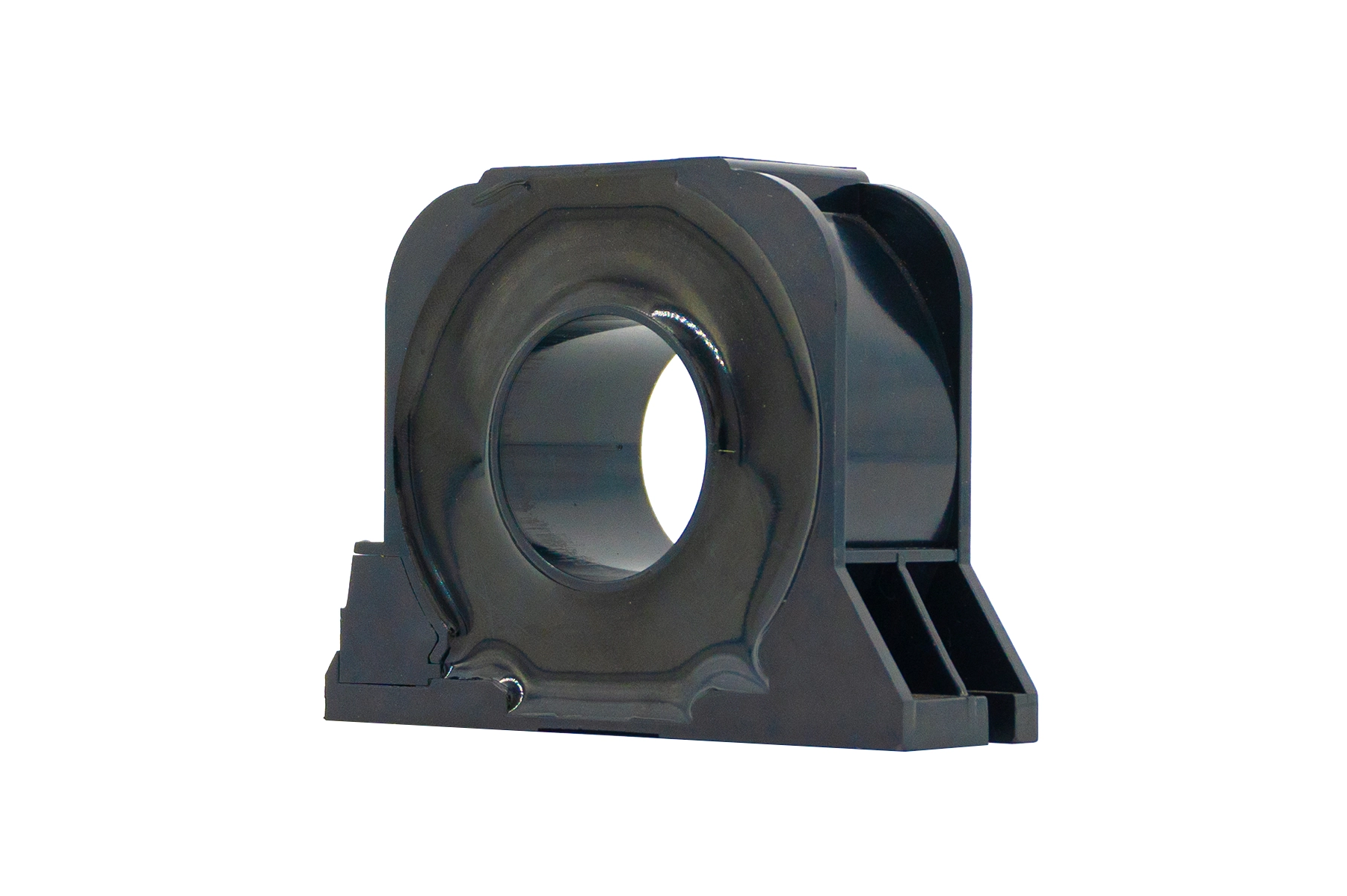

Transformer arus (CT) ialah sejenis transformer khas yang direka khusus untuk mengukur arus elektrik. Daripada mengubah tahap voltan terutamanya, CT mengurangkan arus tinggi dalam sistem kuasa kepada keluaran arus yang lebih kecil dan piawai yang boleh diukur dengan selamat oleh instrumen seperti ammeter, meter tenaga, geganti perlindungan dan sistem pemantauan.
Perbezaan utama antara pengubah dan pengubah semasa adalah tujuan mereka. Transformer memindahkan kuasa elektrik dan mengubah tahap voltan, manakala pengubah arus menukar arus besar kepada nilai yang boleh diukur untuk pemantauan dan perlindungan. Sebagai contoh, pengubah kuasa boleh menukar voltan penghantaran 110 kV kepada voltan agihan 10 kV, manakala pengubah arus boleh menukar arus talian 1000 A kepada isyarat keluaran 5 A atau 1 A untuk peranti pengukur.
Satu lagi perbezaan penting ialah kaedah sambungan. Transformer biasa mempunyai belitan primer dan sekunder yang disambungkan kepada litar elektrik untuk memindahkan tenaga. Pengubah arus biasanya mempunyai belitan utamanya yang disambungkan secara bersiri dengan talian kuasa, membenarkan arus beban melaluinya. Bahagian kedua disambungkan kepada peralatan pengukur atau perlindungan. Oleh kerana CT sekunder menghasilkan arus, ia tidak boleh dibiarkan terbuka semasa bahagian utama dihidupkan, kerana voltan tinggi yang berbahaya mungkin terhasil.
Reka bentuk belitan juga berbeza. Pengubah kuasa biasanya mempunyai banyak lilitan pada kedua-dua belitan primer dan sekunder untuk mencapai perubahan voltan yang diperlukan. Sebaliknya, pengubah arus selalunya hanya mempunyai satu atau beberapa lilitan pada sisi primer, manakala sisi sekunder mempunyai banyak lilitan. Reka bentuk ini membolehkan CT mengurangkan arus besar ke tahap yang lebih rendah sambil mengekalkan ukuran yang tepat.
Ketepatan adalah satu lagi perbezaan utama. Transformer kuasa memberi tumpuan terutamanya kepada kecekapan dan keupayaan pemindahan kuasa, manakala transformer semasa memerlukan ketepatan pengukuran yang tinggi. CT dikelaskan mengikut kelas ketepatan, seperti Kelas 0.5, Kelas 0.2, atau kelas perlindungan seperti 5P dan 10P, bergantung pada keperluan aplikasinya.
Dalam aplikasi praktikal, transformer digunakan dalam bekalan kuasa, pencawang, peralatan industri dan grid elektrik. Transformer semasa digunakan secara meluas dalam pengukuran elektrik, grid pintar, sistem tenaga boleh diperbaharui, automasi industri dan sistem perlindungan. Mereka membenarkan jurutera memantau arus elektrik tanpa menyambung terus peralatan sensitif ke litar arus tinggi.
Ringkasnya, kedua-dua transformer dan transformer semasa menggunakan aruhan elektromagnet, tetapi ia memainkan peranan yang berbeza. Transformer digunakan terutamanya untuk penukaran voltan dan penghantaran kuasa, manakala pengubah arus digunakan untuk pengukuran arus dan perlindungan elektrik. Transformer mengendalikan pemindahan tenaga, manakala transformer semasa menyediakan maklumat semasa yang selamat dan tepat untuk sistem pemantauan dan kawalan.
