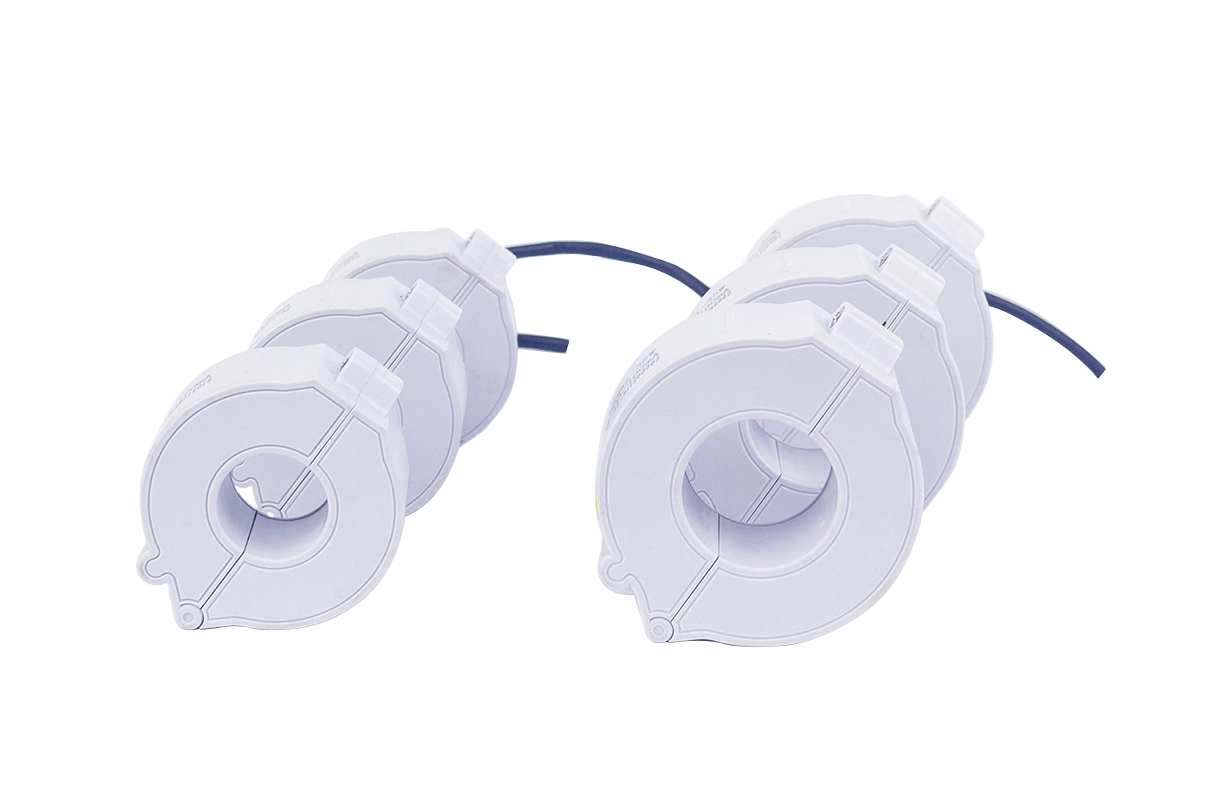

Przekładnik prądowy (CT) to krytyczny przekładnik przyrządowy w systemach elektroenergetycznych, którego zadaniem jest przekształcanie wysokich pierwotnych prądów przemiennych na znormalizowane niskie prądy wtórne (zwykle 1 A lub 5 A) w celach bezpiecznych pomiarów, zabezpieczeń i kontroli. The klasa przekładnika prądowego , definiowana przede wszystkim przez dokładność i wydajność, to podstawowy parametr określający przydatność przekładnika prądowego do określonych zastosowań, regulowany przez międzynarodowe standardy, takie jak IEC 61869-2 i ANSI/IEEE C57.13.
Klasy przekładników prądowych dzielą się głównie na dwa typy: klasy pomiarowe i klasy zabezpieczeń, każdy z odrębnymi założeniami projektowymi i limitami błędu. Klasy pomiarowe kładą nacisk na dokładność w normalnych warunkach pracy, aby zapewnić niezawodny pomiar energii i rozliczenia, podczas gdy klasy zabezpieczeń kładą nacisk na wydajność w warunkach usterek, aby umożliwić szybkie i dokładne działanie przekaźników ochronnych.
Typowe klasy pomiarowe obejmują 0,1, 0,2, 0,5 i 1, gdzie wartość liczbowa reprezentuje maksymalny dopuszczalny błąd przekładni przy prądzie znamionowym. Klasa 0.1 zapewnia najwyższą dokładność (błąd ± 0,1%), stosowaną w laboratoriach kalibracyjnych i scenariuszach pomiarów o wysokiej precyzji. Klasa 0,2 (błąd ± 0,2%) jest idealna do pomiaru przychodów w handlu i przemyśle, dokładności bilansowania i opłacalności. Klasy 0,5 (błąd ±0,5%) i 1 (błąd ±1%) są szeroko stosowane w ogólnych zastosowaniach pomiarowych i niekrytycznych do monitorowania energii.
Klasy ochrony są oznaczone literą „P”, po której następuje liczba, np. 5P i 10P, gdzie liczba wskazuje maksymalny błąd złożony przy granicznym współczynniku dokładności (ALF). Na przykład 5P20 oznacza błąd maksymalnie 5% przy 20-krotności prądu znamionowego, odpowiedni dla ogólnego zabezpieczenia nadprądowego. Specjalne klasy ochrony, takie jak TPX, TPY i TPZ, są przeznaczone do systemów wysokiego napięcia, minimalizując wpływ strumienia szczątkowego i zapewniając dokładność w przejściowych warunkach zwarcia.
Oznaczenie klasy odzwierciedla również kluczowe wskaźniki wydajności, w tym błąd przekładni (różnica między rzeczywistym a nominalnym współczynnikiem transformacji) i przesunięcie fazowe (różnica kątowa między prądem pierwotnym i odwróconym prądem wtórnym). Metryki te zapewniają spójność między producentami i umożliwiają inżynierom wybór odpowiedniego przekładnika prądowego dla konkretnych potrzeb systemu elektroenergetycznego, od precyzyjnych pomiarów po zabezpieczenie przed awariami. Właściwy dobór klasy przekładnika prądowego jest istotny dla zachowania bezpieczeństwa, sprawności i niezawodności pomiarów systemu elektroenergetycznego.
