Cechy produktu
* Symetryczne obwody magnetyczne.
* Niska strata, silna zdolność przeciwzakłóceniowa i stabilne napięcie.
* Kompaktowa konstrukcja i odpowiednia dla wielu scenariuszy.
Zastosowanie produktu
Są szeroko stosowane w sprzęcie audio, instrumentach precyzyjnych, urządzeniach medycznych i urządzeniach elektronicznych gospodarstwa domowego i są najlepszym wyborem w scenariuszach wymagających wysokiej jakości zasilania.
Pobierz arkusz rozmiarów
Transformator typu R.pdf
Dane techniczne (mm)
Parametry produktu
Specyfikacja |
Moc (W) |
Długość podstawy (mm) |
Długość (mm) |
Szerokość (mm) |
Wysokość (mm) |
Rozstaw otworów (długość) (mm) |
Rozstaw otworów (szerokość (mm)) |
Otwór (mm) |
Waga (kg) |
| R-5 |
2-6 W |
57 |
61 |
49 |
26 |
45 |
30 |
4 |
0.2 |
| R-8 |
7-10 W |
65 |
70 |
60 |
33 |
53 |
44 |
4 |
0.3 |
| R-10 |
11-15 W |
79 |
75 |
61 |
37 |
66-70 |
48 |
4 |
0.4 |
| R-20 |
20-24 W |
75 |
81 |
70 |
39 |
49-56 |
55 |
4 |
0.5 |
| R-25 |
25-30 W |
80 |
83 |
72 |
40 |
62-70 |
55 |
4 |
0.6 |
| R-30 |
31-40W |
87 |
93 |
76 |
42 |
67-73 |
60 |
5 |
0.7 |
| R-40 |
41-50W |
87 |
94 |
80 |
44 |
67-73 |
60 |
5 |
0.8 |
| R-50 |
51-60 W |
92 |
98 |
86 |
47 |
72-78 |
65 |
5 |
1.0 |
| R-65 |
61-75 W |
92 |
105 |
88 |
49 |
72-78 |
65 |
5 |
1.2 |
| R-80 |
76-90 W |
110 |
123 |
90 |
49 |
85-95 |
70 |
5 |
1.4 |
| R-100 |
91-130 W |
118 |
123 |
102 |
55 |
100 |
77~83 |
5 |
1.8 |
| R-160 |
131-180 W |
120 |
136 |
115 |
60 |
95-105 |
85 |
5 |
2.1 |
| R-260 |
181-280 W |
145 |
153 |
120 |
65 |
120-130 |
95 |
5 |
3.1 |
| R-320 |
281-350 W |
152 |
160 |
128 |
70 |
130-140 |
95 |
6 |
3.8 |
| R-600 |
360-640 W |
167 |
175 |
145 |
80 |
145 |
115 |
6 |
6.5 |
| R-800 |
650-850 W |
167 |
192 |
165 |
90 |
145 |
115 |
6 |
8.4 |
| R-1000 |
860-1200 W |
200 |
212 |
175 |
95 |
175-185 |
140 |
6 |
10 |
| R-1500 |
1300-1700 W |
210 |
240 |
190 |
100 |
170-180 |
145 |
8 |
14 |
| R-2000 |
1800-2300 W |
220 |
255 |
200 |
110 |
180-190 |
160 |
8 |
16 |
| R-3000 |
2500-3300 W |
227 |
275 |
230 |
125 |
195-205 |
180 |
8 |
23 |
Ta seria produktów oferuje różnorodne specyfikacje parametrów dostosowane do wymagań klienta, tak aby sprostać różnym potrzebom zastosowań i instalacji.

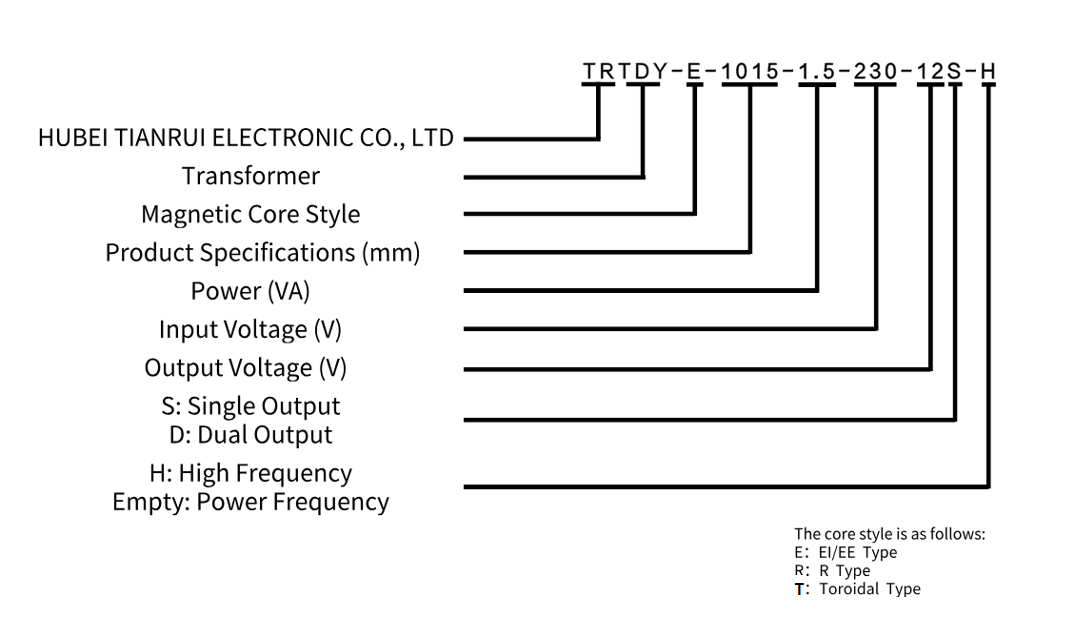

Zasady nazewnictwa modeli produktów
