Одоогийн трансформаторын ангилал гэж юу вэ?

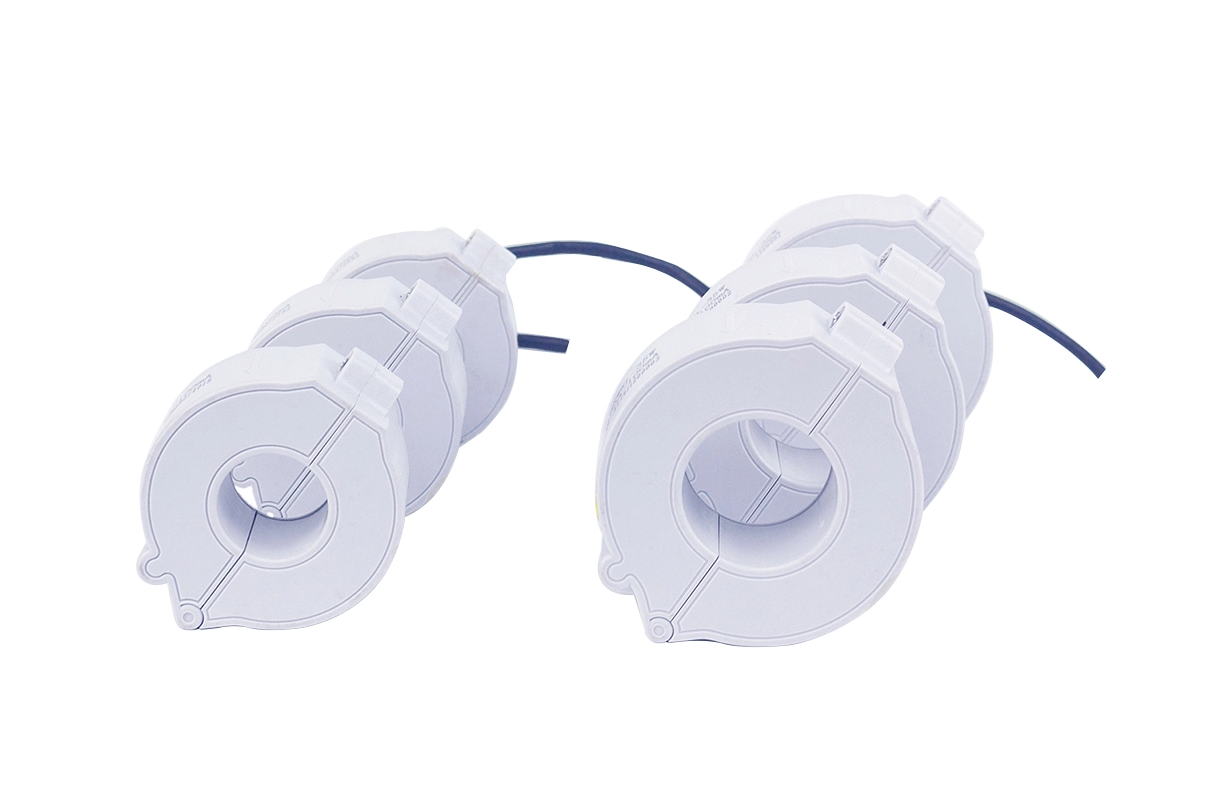

Гүйдлийн трансформатор (CT) нь эрчим хүчний системийн чухал трансформатор бөгөөд аюулгүй хэмжилт, хамгаалалт, хяналтын зорилгоор өндөр анхдагч хувьсах гүйдлийг стандартчилагдсан бага хоёрдогч гүйдэл (ихэвчлэн 1А эсвэл 5А) болгон хувиргах үүрэгтэй. The гүйдлийн трансформаторын ангилал нь үндсэндээ нарийвчлал, гүйцэтгэлээр тодорхойлогддог бөгөөд IEC 61869-2, ANSI/IEEE C57.13 зэрэг олон улсын стандартаар зохицуулагддаг СТ-ийн тодорхой хэрэглээнд тохирохыг тодорхойлдог үндсэн параметр юм.

CT ангиудыг голчлон хоёр төрөлд ангилдаг: хэмжилтийн анги ба хамгаалалтын анги тус бүр өөр өөр дизайны фокус, алдааны хязгаартай. Тоолуурын ангиуд нь эрчим хүчний найдвартай хэмжилт, тооцоог хангахын тулд хэвийн үйл ажиллагааны нөхцөлд нарийвчлалыг чухалчилдаг бол хамгаалалтын анги нь хамгаалалтын реле хурдан бөгөөд үнэн зөв ажиллуулахын тулд гэмтлийн үеийн гүйцэтгэлийг чухалчилдаг.

Хэмжилтийн нийтлэг ангиуд нь 0.1, 0.2, 0.5, 1-ийг агуулдаг бөгөөд тоон утга нь нэрлэсэн гүйдлийн хамгийн их зөвшөөрөгдөх харьцааны алдааг илэрхийлдэг. Ангилал 0.1 нь шалгалт тохируулгын лаборатори болон өндөр нарийвчлалтай хэмжилтийн хувилбаруудад ашиглагддаг хамгийн өндөр нарийвчлалыг (±0.1% алдаа) санал болгодог. Ангилал 0.2 (±0.2% алдаа) нь арилжааны болон үйлдвэрлэлийн орлогыг хэмжих, нарийвчлалыг тэнцвэржүүлэх, зардлын үр ашигтай байдлыг хангахад тохиромжтой. 0.5 (±0.5% алдаа) ба 1 (±1% алдаа) ангиллыг ерөнхий хэмжилт болон эрчим хүчний чухал бус хяналтын хэрэглээнд өргөн ашигладаг.

Хамгаалалтын ангиудыг 'P'-ийн дараа 5P ба 10P гэх мэт тоогоор тэмдэглэсэн бөгөөд энэ тоо нь нарийвчлалын хязгаарын коэффициент (ALF) дахь хамгийн их нийлмэл алдааг заадаг. Жишээлбэл, 5P20 гэдэг нь хэт гүйдлийн ерөнхий хамгаалалтад тохиромжтой, нэрлэсэн гүйдлээс 20 дахин их байх үед хамгийн ихдээ 5% алдаа гэсэн үг юм. TPX, TPY, TPZ зэрэг хамгаалалтын тусгай ангиуд нь өндөр хүчдэлийн системд зориулагдсан бөгөөд үлдэгдэл урсгалын нөлөөллийг багасгаж, түр зуурын эвдрэлийн үед нарийвчлалыг баталгаажуулдаг.
