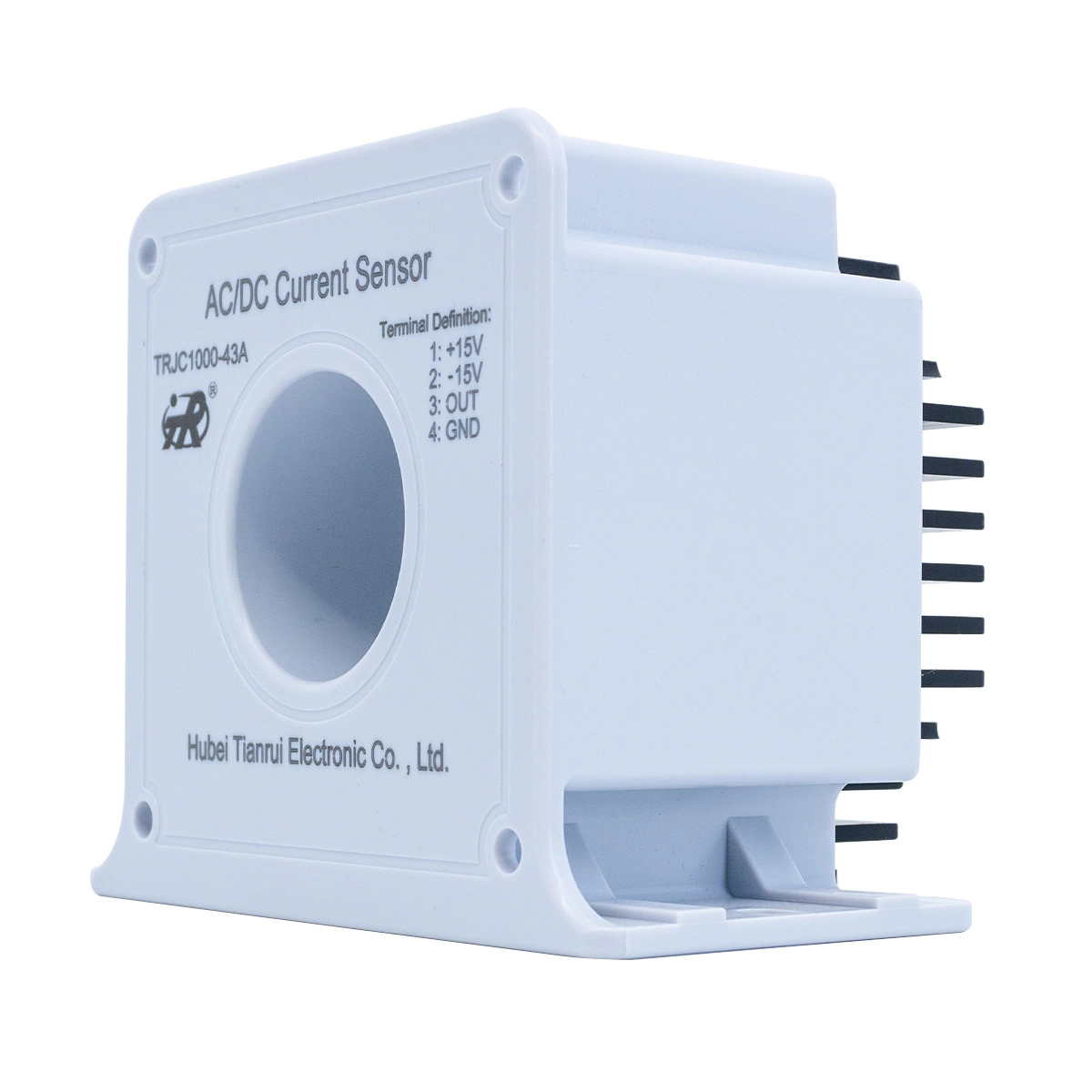

Pregled proizvoda
High Precision Current Sensors su napredni uređaji dizajnirani za mjerenje izmjenične i istosmjerne struje s iznimnom točnošću i stabilnošću. Oni pretvaraju struju u proporcionalni električni signal za precizno praćenje, kontrolu i zaštitu. Koristeći tehnologije kao što su Hallov efekt, fluxgate ili metode nultog fluksa, ovi senzori postižu visoku linearnost, mali pomak pomaka i brz odziv. Naširoko se koriste u energetskoj elektronici, sustavima obnovljive energije, pametnim mrežama, industrijskoj automatizaciji i električnim vozilima. Sa snažnom sposobnošću protiv smetnji, širokom propusnošću i kompaktnim dizajnom, senzori struje visoke preciznosti osiguravaju pouzdane performanse u zahtjevnim aplikacijama koje zahtijevaju točno i dosljedno mjerenje struje.
Značajke proizvoda
* Sitne neusklađene struje.
* Vrhunska linearnost.
* Visoka otpornost na izolaciju.
* Mala pogreška između ulaza i izlaza.
* Široki frekvencijski pojas.
* Brza brzina odziva.
* visoke rezolucije.
* Niskotemperaturni pomak.
Primjena proizvoda
* Nova detekcija energije.
* Zamjenski proizvodi za dvorane.
* Elektronička mjerenja snage.
* Industrijska kontrola i mjerenje.
* M edicinska ustanova.
* Standard za laboratorijsko ispitivanje.
* Motorski promet.
* Instrument i mjerač.
Parametri proizvoda
Tip |
Simbol |
Uvjet ispitivanja |
Min |
Ocijenjeno |
Maks |
Jedinica |
Mjerni raspon |
Ja PM |
|
-- |
±1000 |
±1200 |
Adc |
Napajanje |
V c |
Cijeli asortiman |
±14,5 |
±15 |
±15,5 |
Vdc |
Trenutna potrošnja |
I c |
Unutar I PM raspona |
±40 |
±710 |
±840 |
mA |
Omjer |
K N |
Ulaz：Izlaz |
1500:1 |
-- |
Nazivna izlazna struja |
I SN |
Primarna nazivna struja |
-- |
±666,7 |
-- |
mA |
Mjerenje otpora |
R M |
Pogledajte sliku 1 |
-- |
1.5 |
3 |
Ω |
Preciznost |
X e |
25±10℃ |
-- |
-- |
0.02 |
% |
Linearnost |
ε L |
-- |
-- |
-- |
20 |
ppm |
Koeficijent temperaturnog pomaka |
TCI IZLAZ |
-- |
-- |
-- |
0.1 |
ppm/K |
Nulta struja pomaka |
ja o |
25±10℃ |
-- |
-- |
±5 |
uA |
Nulta struja pomaka |
ja oT |
Puni raspon radnih temperatura |
-- |
-- |
±10 |
uA |
Ripple Struja |
Ja n |
DC-10Hz |
-- |
-- |
2 |
uA |
Dinamičko vrijeme odziva |
t r |
5% do 90%I PN |
-- |
-- |
1 |
nas |
di/dt Točno slijedi |
di/dt |
-- |
200 |
-- |
-- |
A/nas |
Frekvencijski pojas (- 3 dB) |
F |
-- |
0 |
-- |
100 |
kHz |
Napomena: Nazivna struja je efektivna struja pri mjerenju AC
Opća karakteristika
Tip |
Simbol |
Uvjet ispitivanja |
Min |
Nominalni |
Maks |
Jedinica |
Raspon radnih temperatura |
T A |
-- |
-40 |
-- |
+85 |
℃ |
Raspon temperature skladištenja |
T S |
-- |
-55 |
-- |
+100 |
℃ |
Izlazni signal indikacije statusa |
-- |
Kada je indikator statusa izlaza uključen (zelena LED dioda), to znači da proizvod radi normalno i da ulazna struja sabirnice ne prelazi njegovu nosivost; Kada je lampica indikatora statusa izlaza isključena, to znači da proizvod ne radi ispravno ili je vrijednost ulazne struje sabirnice izvan njenog kapaciteta. |
Sigurnosna značajka
Tip |
Simbol |
Uvjet ispitivanja |
Min |
Nominalni |
Maks |
Jedinica |
Izolirani otporni napon |
Između primarnog i sekundarnog |
Vd |
50 Hz, 1 min |
-- |
2.5 |
-- |
kV |
Prijelazni izolacijski podnosivi napon |
Između primarnog i sekundarnog |
Vw |
50us |
-- |
5 |
-- |
kV |
Povezivanje i opis aplikacije

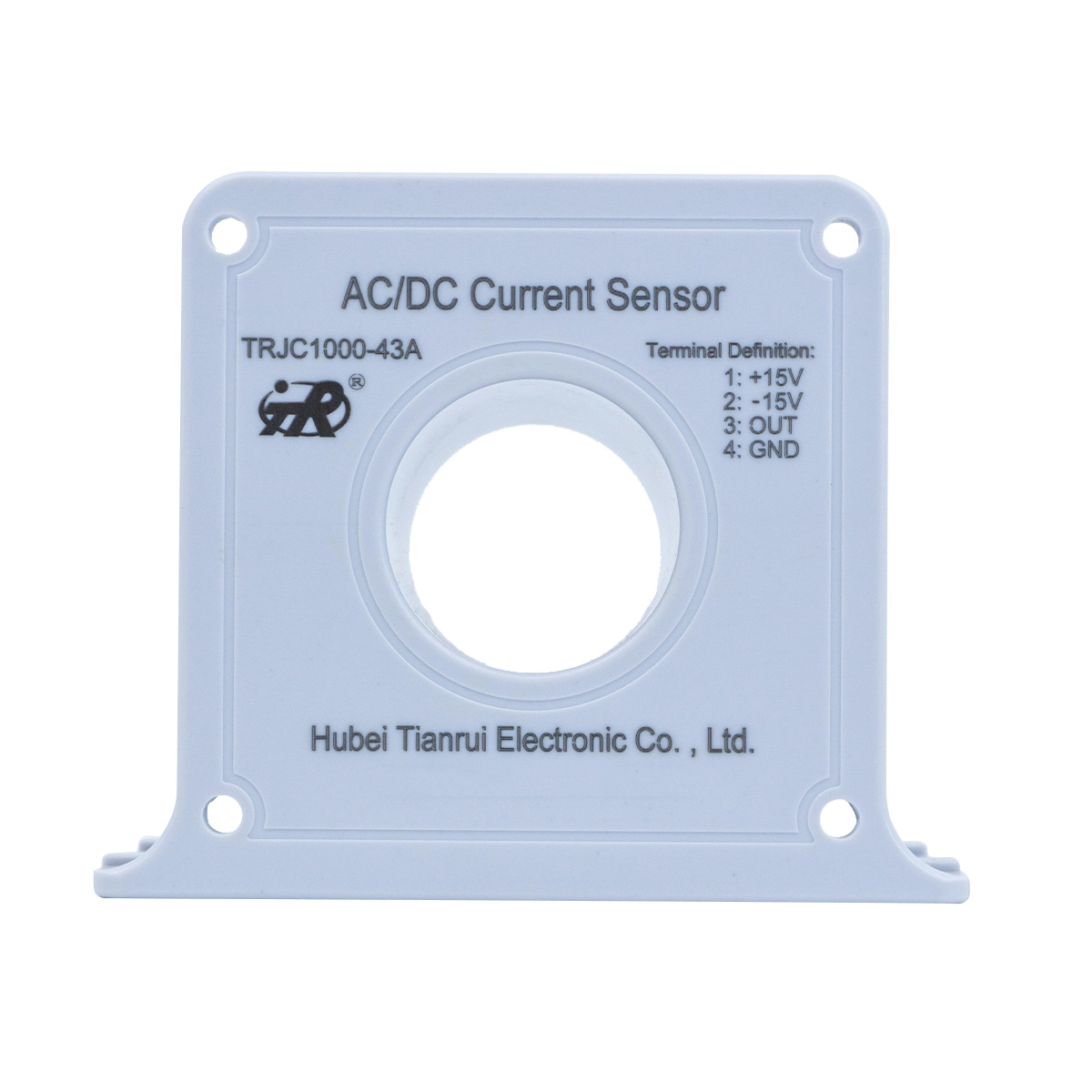

Definicija pribadače
Terminal |
1 |
2 |
3 |
4 |
Definicija |
+15 V |
-15 V |
Iout |
GND |
Mjerenjem ispitne struje IS koja teče kroz Rm, ili napona UR na oba kraja Rm, može se dobiti izvorna bočna struja IP:

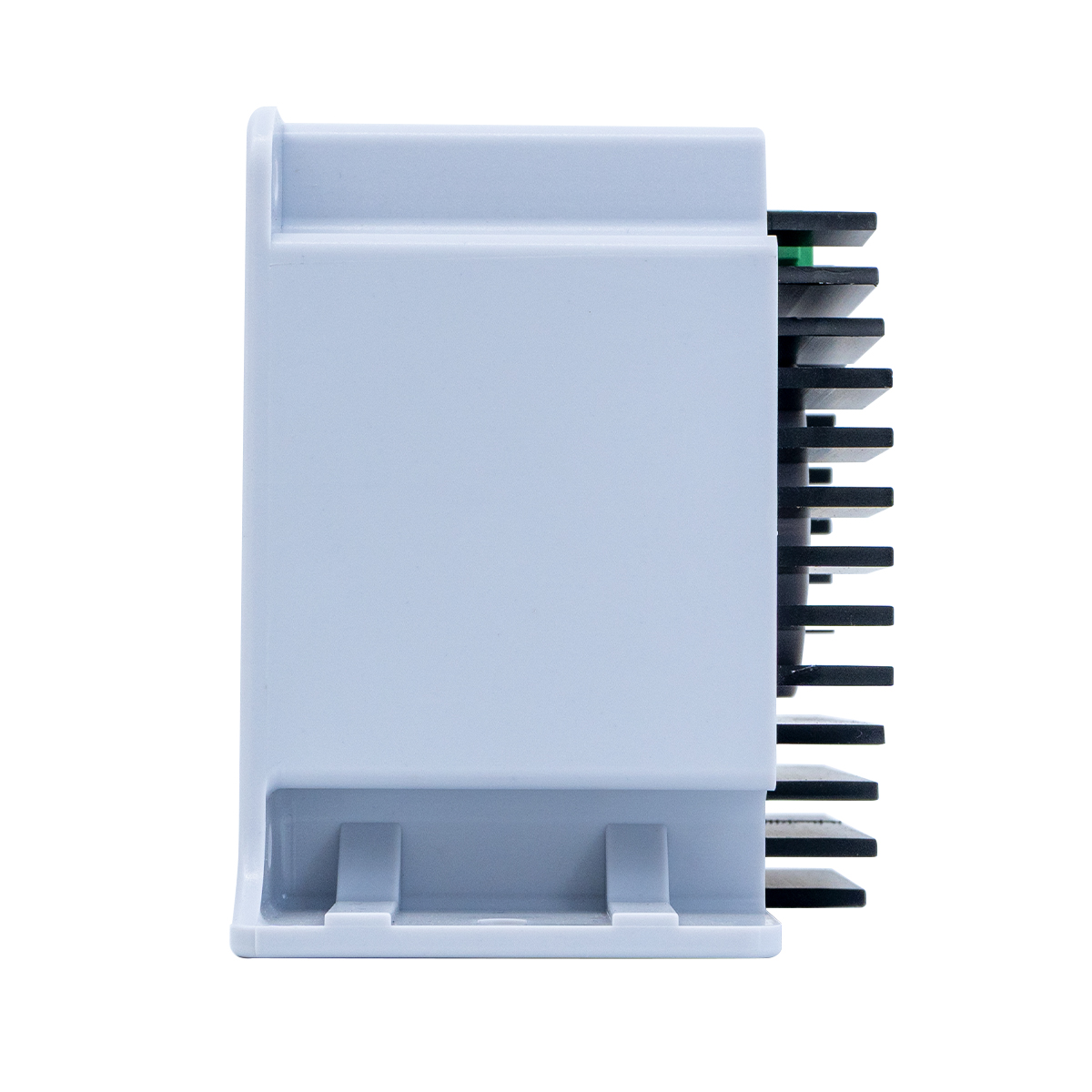

Ovaj proizvod je oblikovani dio, PC materijal, tolerancija oblika i dimenzija u skladu s GB/T14486-2008 MT6.
Tip izlaza terminala, spojen na terminal 2EDGKM3.81-4P.
