Forbhreathnú Táirge
Is feistí chun cinn iad Braiteoirí Reatha Ardchruinneas atá deartha chun sruthanna AC agus DC a thomhas le cruinneas agus cobhsaíocht eisceachtúil. Tiontaíonn siad an sruth ina chomhartha leictreach comhréireach le haghaidh monatóireacht, rialú agus cosaint beacht. Trí úsáid a bhaint as teicneolaíochtaí mar éifeacht Halla, fluxgate, nó modhanna flux nialasach, baineann na braiteoirí seo amach líneacht ard, sruth fritháireamh íseal, agus freagra tapa. Úsáidtear go forleathan iad i leictreonaic cumhachta, córais fuinnimh in-athnuaite, greillí cliste, uathoibriú tionsclaíoch, agus feithiclí leictreacha. Le cumas láidir frith-chur isteach, bandaleithead leathan, agus dearadh dlúth, cinntíonn braiteoirí reatha ardchruinneas feidhmíocht iontaofa in iarratais éilitheacha a éilíonn tomhas reatha cruinn agus comhsheasmhach.
Gnéithe Táirge
* Sruthanna beaga mí-ailínithe.
* Líneacht Superior.
* Seasamh leithlisiú ard.
* Earráid bheag idir ionchur agus aschur.
* bandaleithead Minicíocht Leathan.
* Luas freagartha tapa.
* ardtaifigh.
* Sruth teocht íseal.
Feidhmchlár Táirge
* Brath fuinnimh nua.
* Táirgí halla ionadach.
* Cumhacht a thomhas leictreonach.
* Rialú agus tomhas tionsclaíoch.
* M áis oideachasúil.
* S gnáth le haghaidh tástála saotharlainne.
*Mtrácht otor.
* Ionstraim agus méadar.
Paraiméadair Táirge
Cineál |
Siombail |
Coinníoll tástála |
Min |
Rátáilte |
uas |
Aonad |
Raon Tomhais |
mé PM |
|
-- |
±1000 |
±1200 |
Adc |
Soláthar Cumhachta |
V c |
Raon iomlán |
±14.5 |
±15 |
±15.5 |
Vdc |
Tomhaltas Reatha |
mé c |
Laistigh de I PM raon |
±40 |
±710 |
±840 |
mA |
Cóimheas |
K N |
Ionchur: Aschur |
1500:1 |
-- |
Aschur Reatha Rátáilte |
mé SN |
Sruth rátáilte príomhúil |
-- |
±666.7 |
-- |
mA |
Friotaíocht a Thomhas |
R M |
Déan tagairt do Pic.1 |
-- |
1.5 |
3 |
Ω |
Beachtas |
X e |
25 ± 10 ℃ |
-- |
-- |
0.02 |
% |
Líneacht |
ε L |
-- |
-- |
-- |
20 |
ppm |
Comhéifeacht Drift Teochta |
TCI AMACH |
-- |
-- |
-- |
0.1 |
ppm/K |
Reatha Fritháireamh nialais |
mé o |
25 ± 10 ℃ |
-- |
-- |
±5 |
uA |
Reatha Fritháireamh nialais |
mé oT |
Raon teochta oibriúcháin iomlán |
-- |
-- |
±10 |
uA |
Ripple Reatha |
mé n |
DC-10Hz |
-- |
-- |
2 |
uA |
Am Freagartha Dinimiciúla |
t r |
5% suas le 90% I PN |
-- |
-- |
1 |
linn |
di/dt Leanta go cruinn |
di/dt |
-- |
200 |
-- |
-- |
A/linn |
Bandaleithead Minicíochta (- 3 dB) |
F |
-- |
0 |
-- |
100 |
kHz |
Nóta: Is é an sruth rátáilte ná sruth rms nuair a bhíonn AC á thomhas
Saintréith Ghinearálta
Cineál |
Siombail |
Coinníoll tástála |
Min |
Ainmneach |
uas |
Aonad |
Raon Teocht Oibriúcháin |
T A |
-- |
-40 |
-- |
+85 |
℃ |
Raon Teochta Stórála |
T S |
-- |
-55 |
-- |
+100 |
℃ |
Comhartha Tásc Stádas Aschuir |
-- |
Nuair a bhíonn an solas táscaire stádais aschuir (LED glas) ar siúl, ciallaíonn sé go n-oibríonn an táirge de ghnáth, agus nach sáraíonn sruth ionchuir an busbar a chumas imthacaí; Nuair a bhíonn an solas táscaire stádais aschuir múchta, léiríonn sé nach bhfuil an táirge ag obair i gceart nó go bhfuil luach reatha ionchuir an bhusbharra thar a chumas. |
Gné Slándála
Cineál |
Siombail |
Coinníoll tástála |
Min |
Ainmneach |
uas |
Aonad |
Voltas Leithlis a Sheasamh |
Idir na bunscoileanna agus na meánscoileanna |
Vd |
50 Hz, 1 nóiméad |
-- |
2.5 |
-- |
kV |
Leithlisiú Neamhbhuan Seasann Voltas |
Idir na bunscoileanna agus na meánscoileanna |
Vw |
50us |
-- |
5 |
-- |
kV |
Ceangal Feidhmchláir agus Cur Síos

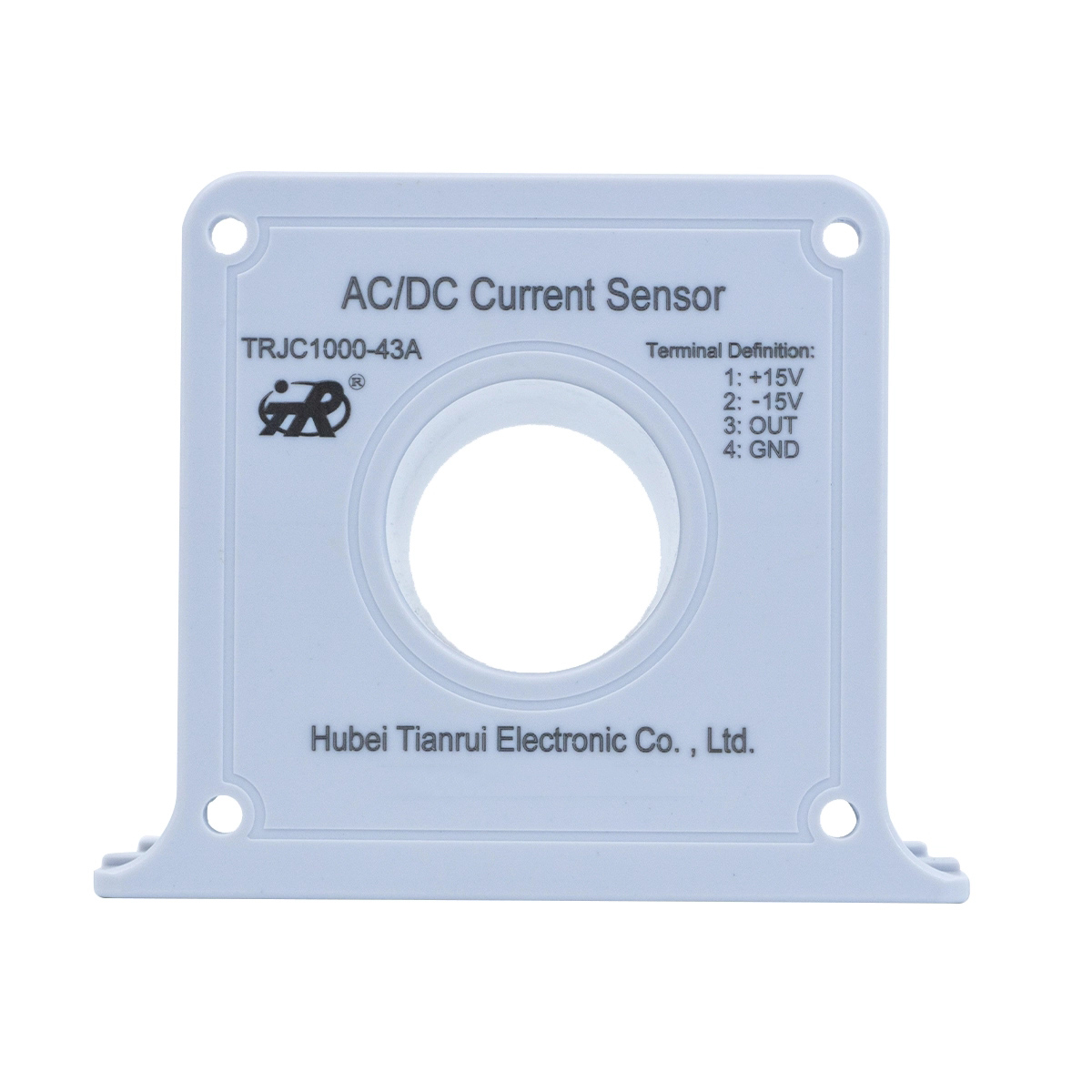

Sainmhíniú bioráin
Teirminéal |
1 |
2 |
3 |
4 |
Sainmhíniú |
+15V |
-15V |
Iout |
GND |
Tríd an sruth tástála IS ag sileadh trí Rm, nó an voltas UR ag an dá cheann de Rm a thomhas, is féidir an IP reatha taobh bunaidh a fháil:
Tá an táirge seo mar chuid mhúnlaithe, ábhar PC, caoinfhulaingt cruth agus toisí i gcomhréir le GB/T14486-2008 MT6.

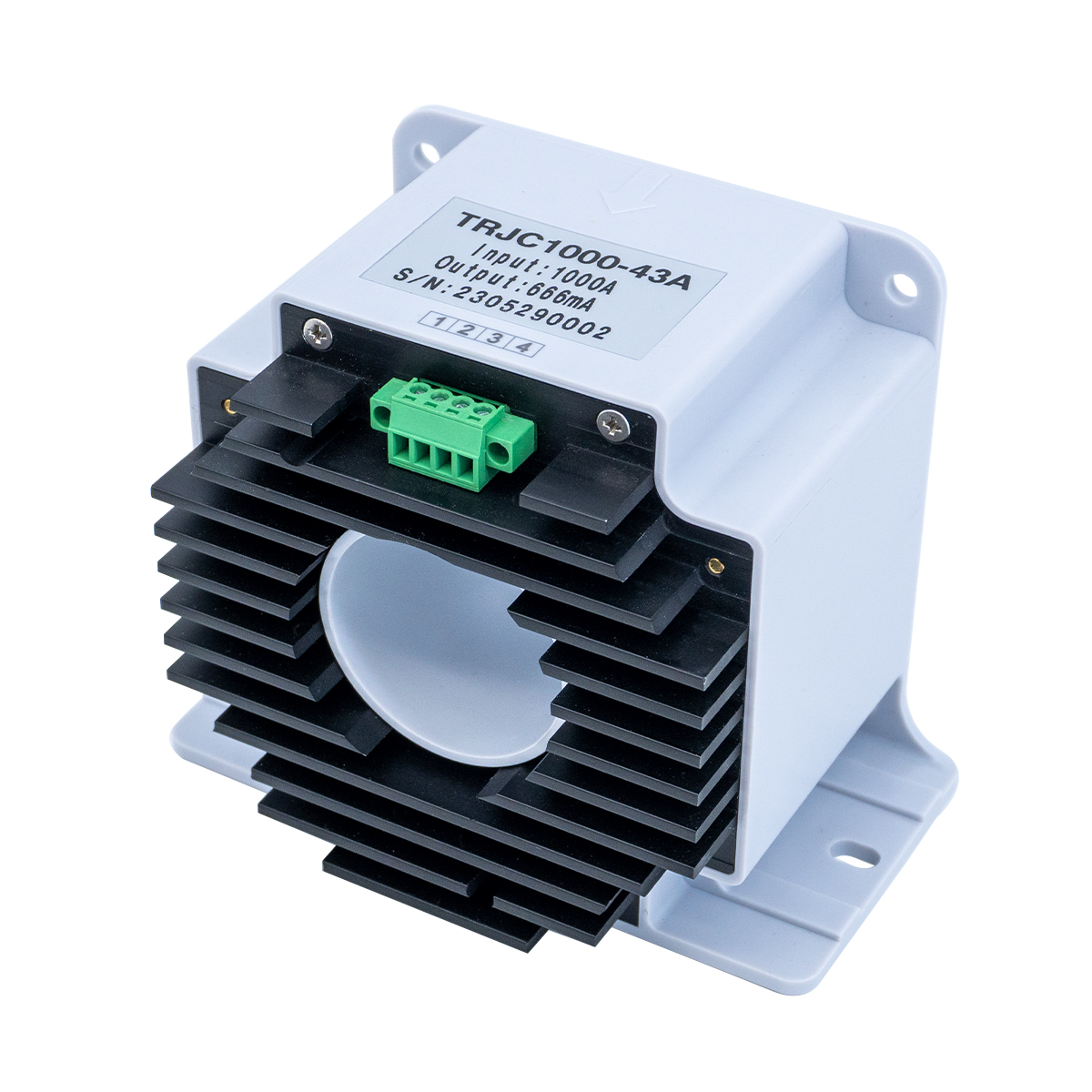

Cineál aschuir críochfoirt, ceangailte le críochfort 2EDGKM3.81-4P.
