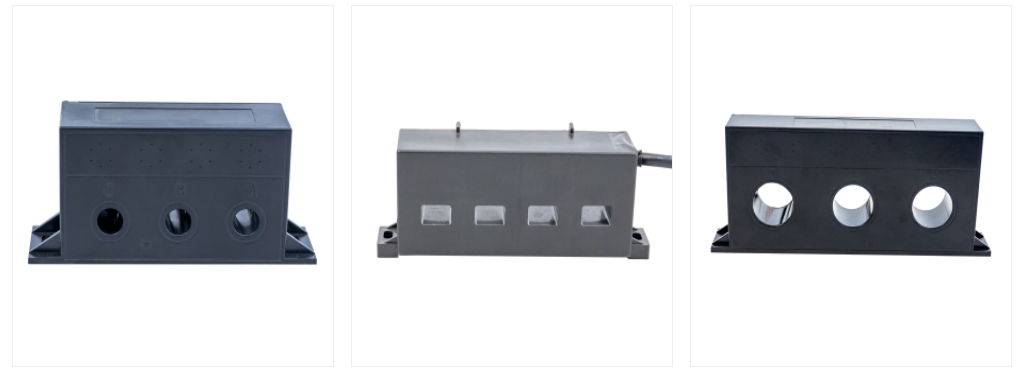

MỘT Máy biến dòng ba pha được thiết kế để đo dòng điện đồng thời ở cả ba pha của hệ thống điện. Nguyên lý cốt lõi của nó vẫn là cảm ứng điện từ. Nó thường bao gồm ba bộ biến áp riêng biệt, mỗi bộ có lõi từ và cuộn dây thứ cấp riêng, được đặt trong một vỏ bọc nhỏ gọn. Mỗi thiết bị đo độc lập dòng điện ở một trong ba dây dẫn pha (L1, L2, L3). Từ trường từ mỗi dây dẫn sơ cấp tạo ra dòng điện tỷ lệ, cách ly và giảm trong cuộn dây thứ cấp tương ứng, cung cấp tín hiệu dòng điện chính xác cho cả ba pha.
Tính năng sản phẩm
1. Thiết kế nhỏ gọn và tích hợp : Nó kết hợp ba đơn vị đo lường thành một thiết bị vật lý, tiết kiệm không gian đáng kể trong thiết bị đóng cắt, bảng điều khiển và tủ công tơ so với việc lắp đặt ba CT một pha.
2. Hiệu suất cân bằng : Ba lõi biến áp được sản xuất cùng nhau, đảm bảo tính chất từ và tỷ lệ biến đổi gần như giống hệt nhau. Điều này đảm bảo độ chính xác nhất quán và cân bằng pha trên cả ba pha, điều này rất quan trọng đối với rơle bảo vệ và đo sáng chính xác.
3. Đơn giản hóa việc lắp đặt và đấu dây : Việc sử dụng một CT ba pha duy nhất giúp giảm đáng kể số lượng bộ phận cần lắp và số lượng đầu nối dây. Điều này hợp lý hóa việc cài đặt, giảm thiểu các lỗi kết nối tiềm ẩn và giảm chi phí lao động tổng thể.
Ứng dụng phổ biến
Công dụng chính của nó là trong các hệ thống điện ba pha để:
1. Đo năng lượng ba pha trong các ứng dụng công nghiệp, thương mại và tiện ích.
2. Bảo vệ và điều khiển động cơ, theo dõi dòng tải để ngăn ngừa hư hỏng do quá tải.
3. Rơle bảo vệ trong bảng phân phối điện và trạm biến áp cho các chức năng như bảo vệ quá dòng và chạm đất.
