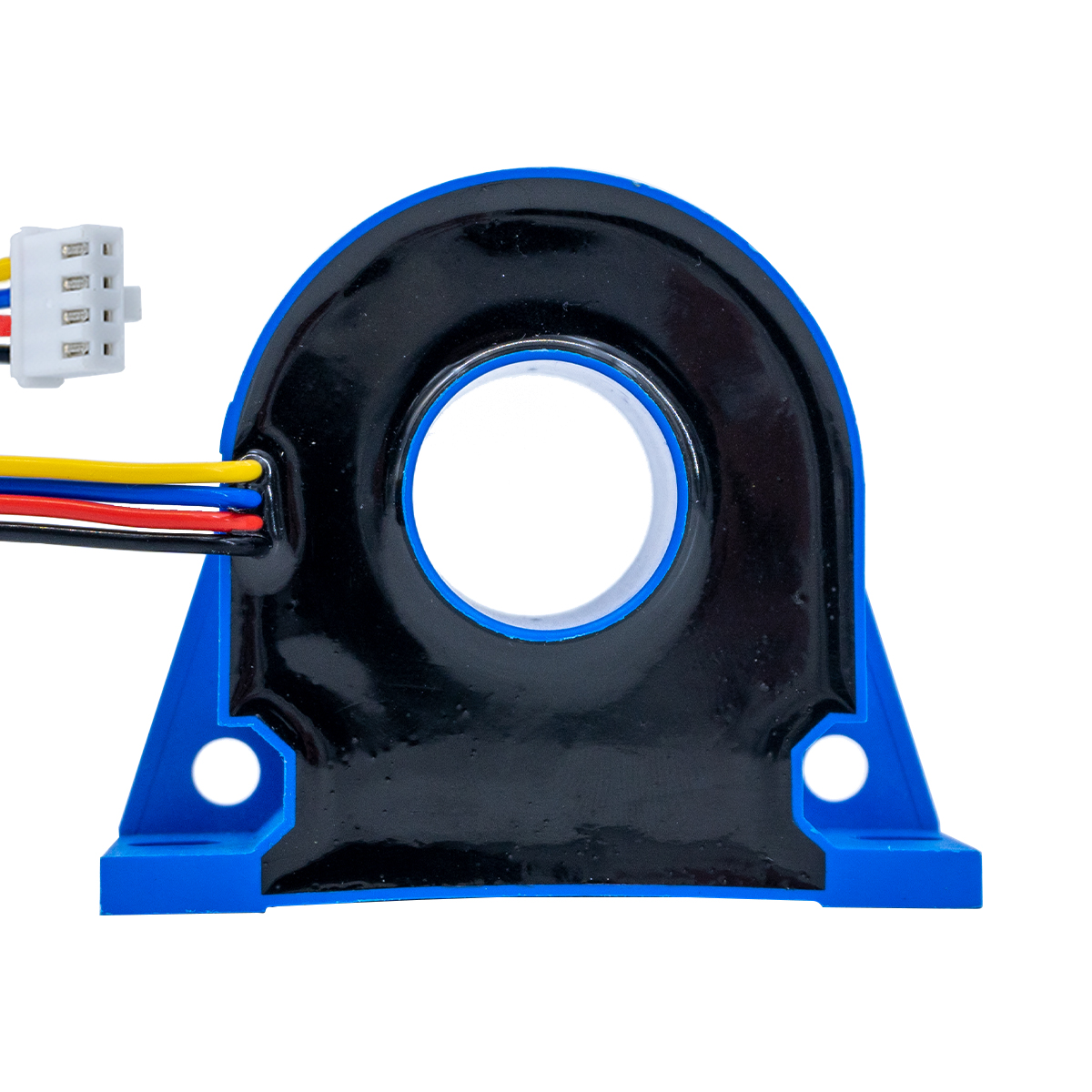

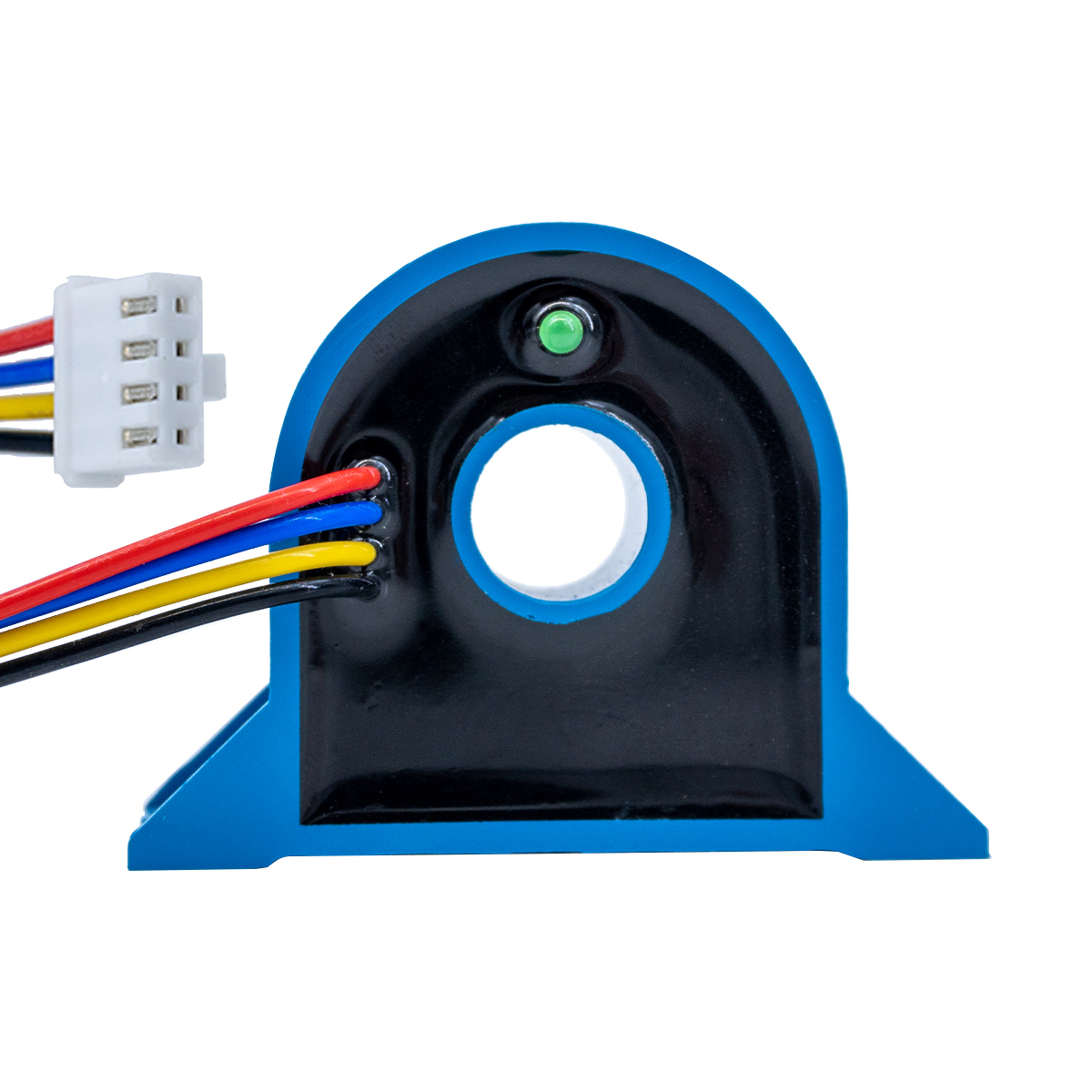

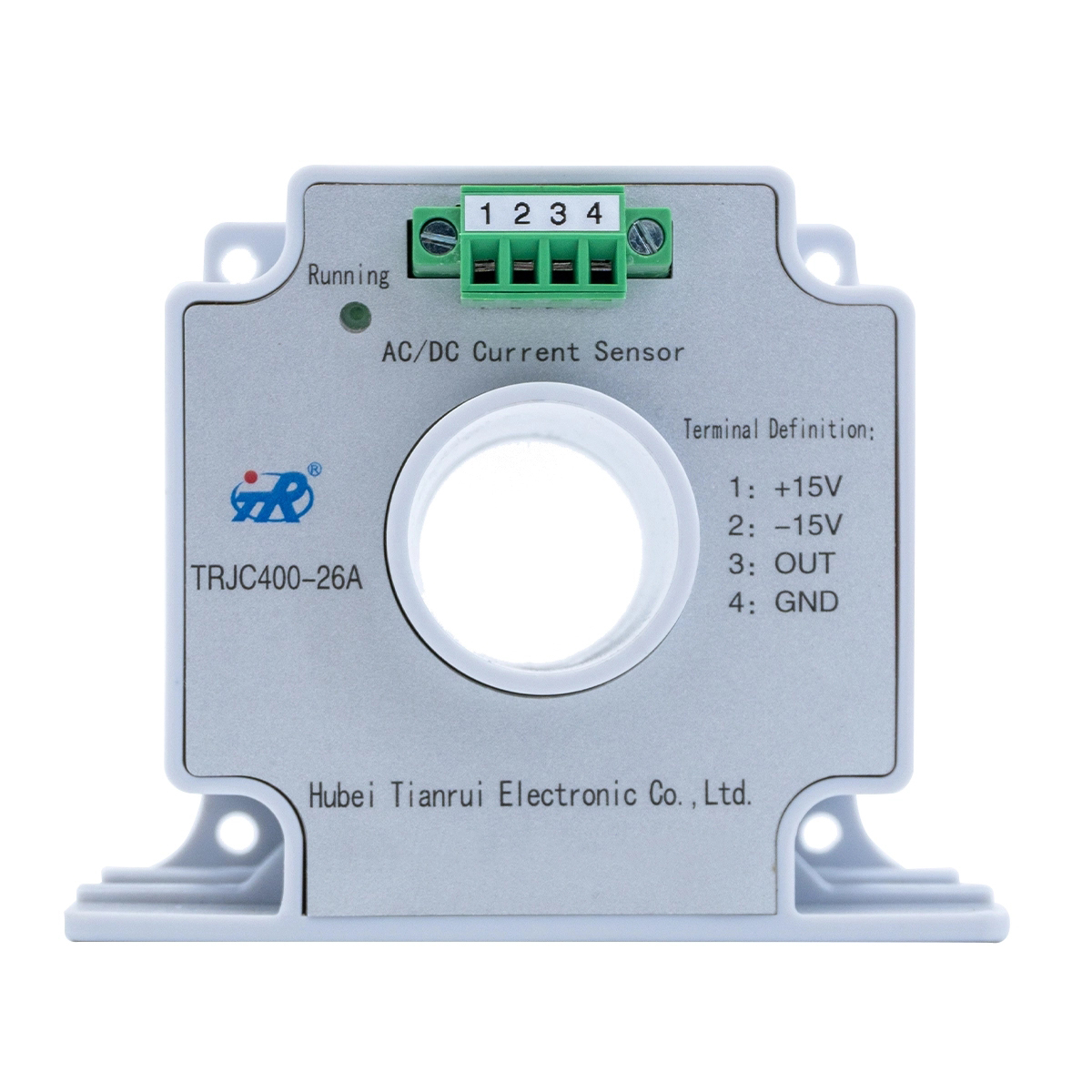

Một cổng thông lượng Cảm biến dòng điện là một thiết bị có độ chính xác cao, đo cả dòng điện DC và AC bằng cách khai thác đặc tính bão hòa từ của lõi sắt từ. Nguyên lý của nó dựa trên đường cong BH phi tuyến tính của lõi. Một cuộn dây kích thích được điều khiển bởi tín hiệu AC tần số cao, liên tục bão hòa lõi theo cả hướng dương và âm. Khi có từ trường bên ngoài của dòng điện đo được, nó sẽ tạo ra sự bất đối xứng về thời gian bão hòa. Sự mất cân bằng này tạo ra một thành phần hài cụ thể trong cuộn dây cảm biến thứ cấp, sau đó được phát hiện và xử lý chính xác để tính toán giá trị chính xác của dòng điện bên ngoài.
Tính năng sản phẩm
1. Độ chính xác và độ phân giải cực cao : Nó mang lại độ chính xác vượt trội, với độ lệch và độ lệch khuếch đại rất thấp, có khả năng đo dòng điện nhỏ (trong phạm vi mA) ngay cả khi có các thành phần DC lớn.
2. Độ ổn định DC tuyệt vời và độ ồn thấp : Không giống như các cảm biến hiệu ứng Hall, nguyên lý cổng thông lượng mang lại độ ổn định vượt trội cho các phép đo dòng điện DC và tần số thấp với độ nhiễu nội tại tối thiểu.
3. Băng thông rộng : Mặc dù được tối ưu hóa cho độ chính xác, các cảm biến thông lượng hiện đại cũng duy trì băng thông tốt, phù hợp để đo chính xác dạng sóng dòng điện động.
Ứng dụng phổ biến
Những cảm biến này được sử dụng trong các ứng dụng đòi hỏi độ chính xác cao nhất là điều tối quan trọng:
1. Máy phân tích công suất chính xác và thiết bị kiểm tra cao cấp trong phòng thí nghiệm.
2. Thiết bị kiểm tra pin và giám sát mảng năng lượng mặt trời, trong đó việc đo dòng điện chính xác là rất quan trọng để tính toán hiệu suất.
3. Hệ thống hình ảnh y tế (ví dụ: MRI) và thiết bị nghiên cứu khoa học.
