Улога струјних трансформатора у индустријској аутоматизацији

Кеи Такеаваис

Струјни трансформатори (ЦТ) помажу у безбедном мерењу великих електричних струја. Они дају податке у реалном времену како би системи функционисали боље и безбедније.

Одабир правог ЦТ-а је веома важан. Требало би да размислите о излазу, величини и тачности. Ово помаже вашем систему аутоматизације да ради најбоље.

Важно је често проверавати ЦТ. Ово зауставља кварове и одржава тачна очитавања. Добро одржавање вам помаже да избегнете скупе застоје.

ЦТ-ови помажу у заштити опреме проналажењем преоптерећења и кратких спојева. Ово одржава ваше операције добро.

Коришћење ЦТ-а у паметним мрежама  и системима обновљивих извора енергије помаже у бољем управљању енергијом. Такође помаже у праћењу у реалном времену.

Преглед струјних трансформатора

Дефиниција и функција

Струјни трансформатори вам помажу да безбедно мерите велике електричне струје. Оне чине велике струје мањим тако да их можете лако проверити. То значи да не морате додиривати опасне напоне. Када користите струјне трансформаторе, можете пратити колико енергије трошите. Они такође помажу у заштити машина и одржавају добро функционисање.

Струјни трансформатор ради више од слања сигнала. Чува вас безбедним одвајањем делова система. Такође мења сигнале како би помогао да електрична мрежа ради безбедно.

Видите струјне трансформаторе на местима као што су центри за контролу мотора и осветљење. Они вам помажу да мерите наизменичну струју, што је важно за проверу потрошње енергије.

У подстаницама, струјни трансформатори смањују велике струје тако да можете мерити снагу. Ово помаже у заустављању оштећења опреме и чини ствари бољим.

Врсте струјних трансформатора

Постоје различите врсте струјних трансформатора за различите послове. Табела у наставку приказује главне типове, шта раде и где их користите:

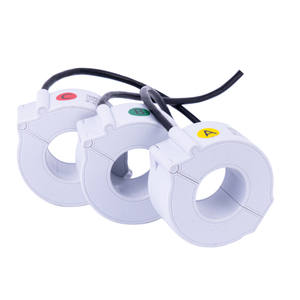

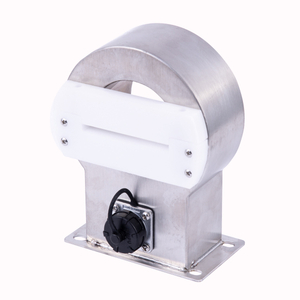

Такође можете пронаћи типове подељеног језгра, чврстог језгра и отвореног језгра. ЦТ са подељеним језгром   се лако поставља јер не морате да уклањате жице, али нису толико тачни. Типови чврстих језгара су веома прецизни, али их је теже инсталирати. Отворени типови језгра су лагани и јефтини, али не штите нити мере.

Избор правог струјног трансформатора чини ваш систем аутоматизације сигурнијим и бољим.

Рад струјног трансформатора

Принцип рада

Користите а струјни трансформатор за безбедно мерење великих струја. Уређај ради помоћу електромагнетне индукције. Када струја пролази кроз главну жицу, она ствара магнетно поље у језгру. Секундарни намотај преузима ово поље и ствара мању струју. Ово вам омогућава да мерите велике струје без додиривања опасних напона.

Ево како вам принцип рада помаже у системима аутоматизације:

Можете лако да стегнете подељено језгро око жице.

Мерите струју без растављања кола.

Сваки пут добијате тачна и стабилна очитавања.

Главне компоненте

Унутар струјних трансформатора налазите неколико важних делова. Сваки део има посебан задатак који ће вам помоћи да добијете безбедна и тачна мерења.

Магнетно језгро: Овај део ствара магнетно поље од главне струје.

Примарни проводник са једним обртом: Ова жица носи велику струју из вашег главног кола.

Секундарни намотај са више обртаја: Овај калем ствара мању струју за ваша бројила.

Струјни трансформатори мењају високе електричне струје у мање сигнале. Ово чува ваше управљање енергијом безбедним и исправним. Можете пратити потрошњу енергије, пронаћи проблеме и заштитити своју опрему. Примарни намотај шаље струју кроз језгро, а секундарни намотај даје сигуран излаз. Ово подешавање вам помаже да ваши системи аутоматизације добро функционишу.

Примене ЦТ трансформатора

Мерење струје у аутоматизацији

Користите цт трансформаторске јединице за мерење струје на много начина. Ови уређаји вам помажу да безбедно проверите струју у колима. Можете видети колико енергије ваше машине троше. Ово вам помаже да рано пронађете проблеме и да ствари функционишу. Избегавате дуга заустављања и штедите новац.

Неки начини на које користите струјне трансформаторе у аутоматизацији су:

Мерење струје у колима

Гледање употребе енергије у фабрикама

Рано проналажење знакова хабања или проблема

Провера колико добро системи функционишу да би били бољи

Често користите цт трансформаторске јединице за мерење енергије и наплату. Они помажу паметним бројилима да дају тачне бројеве. Такође их користите за праћење квалитета струје у фабрикама. Ово вам помаже да пронађете проблеме са напајањем пре него што се погоршају. У подстаницама, цт трансформаторске јединице помажу код релеја и проналажења кварова. Користите их у хемијским постројењима за провере у реалном времену. Калибрационе лабораторије користе цт трансформаторске јединице за тестирање других алата.

Заштита и безбедност

Струјни трансформатори помажу да ваши системи аутоматизације буду безбедни. Велике струје претварају у мање, сигурније. Ово вам омогућава да гледате кола без опасности. Користите цт трансформаторске јединице да дате релејима праве податке. Ови релеји брзо проналазе прекомерну струју или кратке спојеве. Они штите вашу опрему и раднике.

Струјни трансформатори вам помажу да брзо одвојите лоше делове. Ово зауставља штету и чува људе безбедним. Пратите правила како бисте били сигурни да цт трансформаторске јединице раде безбедно. Ево неколико важних правила:

Мониторинг мотора

Користите цт трансформаторске јединице да гледате своје моторе. Ови уређаји вам помажу да видите да ли мотори добијају праву снагу. Ако мотор користи превише струје, цт трансформатор вас упозорава. То може значити преоптерећења или кварове.

Ево начина на које користите струјне трансформаторе за моторе:

Можете проверити да ли мотори добијају снагу на прави начин.

Можете видети да ли мотор користи превише струје.

Можете пратити трендове и зауставити изненађујуће неуспехе.

Цт трансформаторске јединице дају вам добру тачност и прецизност. Они раде за многе тренутне нивое и дају изолацију. Ово чува ваше алате безбедним и штити ваш тим. Цт трансформаторске јединице добро подносе струје квара и мале су и нису скупе.

Паметне мреже и обновљиви извори енергије

Користите цт трансформаторске јединице за паметне мреже и обновљиву енергију. Ови уређаји вам дају исправне тренутне провере и проналажење кварова у подстаницама и мрежама. Њихова прецизност вам помаже да мрежу држите стабилном, чак и са соларном или ветром.

Цт трансформаторске јединице су кључне за исправне струјне провере и проналажење кварова у подстаницама и мрежама.

Стављате их у соларне системе и системе ветра како бисте додали обновљиву енергију.

Они помажу да мрежа буде стабилна помоћу провера у реалном времену и даљинског управљања.

Користите их за управљање енергијом, ране поправке и уштеду енергије.

Паметни трансформатори са цт трансформаторским јединицама вам омогућавају да гледате системе у реалном времену. Можете их контролисати издалека и деловати брзо. Ово вам помаже да мрежа буде јака и спремна за нове промене.

Избор струјног трансформатора

Кључни критеријуми

Морате изаберите прави струјни трансформатор за ваш систем. Прави ЦТ вам помаже да добијете добра очитавања и чува ствари безбедним. Прво, погледајте неке важне ствари:

Требало би да знате нормалну струју и термичку вредност. Ово вам помаже да ускладите ЦТ са вашим системом. Материјали језгра и жице су такође важни. Челик и бакар чине да ЦТ ради боље и остаје хладан. Високе класе изолације, попут Х, помажу да ЦТ траје дуже.

Савети за инсталацију

Инсталирање ЦТ на прави начин је важно. Следите ове кораке:

Изаберите ЦТ који одговара вашем послу. Струја и величина морају одговарати вашем систему.

Повежите жице са десним крајевима. Ако их помешате, добијате погрешна очитавања.

Неке грешке су коришћење погрешног ЦТ-а, лоше уземљење или отворени кругови. На пример, коришћење заштитног ЦТ-а за мерење може изазвати грешке. Увек уземљите своје ЦТ како бисте зауставили скокове напона.

Одржавање

Брига о вашим ЦТ-овима омогућава да они добро раде. Требало би да:

Погледајте ЦТ да видите да ли је покварен или истрошен.

Тестирајте жице да бисте рано пронашли проблеме.

Проверите отпор намотаја да бисте уочили проблеме.

Погледајте чауре и мењаче да видите да ли раде.

Тестирајте квалитет уља ако ваш ЦТ користи уље.

Уверите се да је језгро уземљено да бисте спречили грешке.

Ако вам је потребна висока прецизност, проверавајте своје ЦТ сваке године. За већину система, проверавајте их сваке две или три године. Једноставним системима ће можда бити потребне само провере сваке три до пет година.

Тренутни претварач и будући трендови

Интеграција података

Претварач струје мења електричне сигнале у корисне податке. Ово помаже вашем систему аутоматизације да боље ради. Можете да доносите паметније изборе и лакше контролишете машине. Прво, поставите струјни претварач у складу са вашим електричним оптерећењем. Осећа струју која пролази кроз њега. Уређај проналази магнетно поље око жице. За ово често користи сензор са Холовим ефектом. Магнетно поље се претвара у електрични сигнал. Овај сигнал одговара колико је велика струја. Сигнал се чисти да би се уклонио шум. Ово га чини прецизнијим. Коначни сигнал иде на ваше контролере или екране. Тамо можете гледати и проверити струју. Многи струјни претварачи такође додају изолацију. Ово штити вас и ваше машине.

Фабрике сада користе више интеграције података. Претварачи струје се повезују са интернетом ствари и паметним системима. Ово вам омогућава да добијете податке у реалном времену. Можете користити ове податке за бољу контролу. Дигитални претварачи замењују аналогне. Дају вам прецизнија очитавања и брже дељење података.

Дигиталне иновације

Постоје многе нове дигиталне промене у тренутним претварачима. Ово вам помаже да боље мерите струју и користите мање простора. Пасивно сенсинг вам даје прецизнија очитавања. Такође је лакше поставити. Мањи уређаји се уклапају у уске просторе због структуралне интеграције. Можете користити један струјни претварач за многе послове. Ово вам штеди новац. Стандардни делови чине поправљање и надоградњу једноставним. Паметна технологија додаје дигиталне интерфејсе. Ово вам помаже да боље посматрате мрежу.

АИ и ИоТ вам помажу да пронађете проблеме пре него што се догоде. Нови материјали чине да струјни претварачи трају дуже и раде боље. Ове промене вам помажу да паметније користите енергију и боље контролишете системе.

Ограничења и изазови

Тренутни претварачи и даље имају неких проблема. Топлота се може накупити и наштетити томе колико добро раде. Морате управљати топлотом за дуг живот. Електромагнетне сметње могу довести до погрешних очитавања. Добри филтери помажу да се заустави ова бука. Одржавање је тешко јер је дизајн сложен. За њихово поправљање потребни су квалификовани радници.

Управљање топлотом помаже вашем уређају да траје дуже.

Електромагнетне сметње могу покварити ваша очитавања.

За одржавање је потребно време и вештина.

Нови чврсти дизајни и бољи материјали помажу у решавању ових проблема. Модуларни дизајн и боља изолација чине струјне претвараче сигурнијим и лакшим за употребу. За мерење, заштиту и контролу машина користите струјне трансформаторе. Одабир правог ЦТ-а и брига о њему даје добре резултате. Нове идеје мењају начин на који ствари функционишу. Табела у наставку показује како ће вам ове промене помоћи:

Паметни трансформатори сада могу сами да мењају снагу и напон. Ово помаже у заустављању отпада.

Сазнајте више о новим алатима и начинима да ваши системи добро функционишу.
