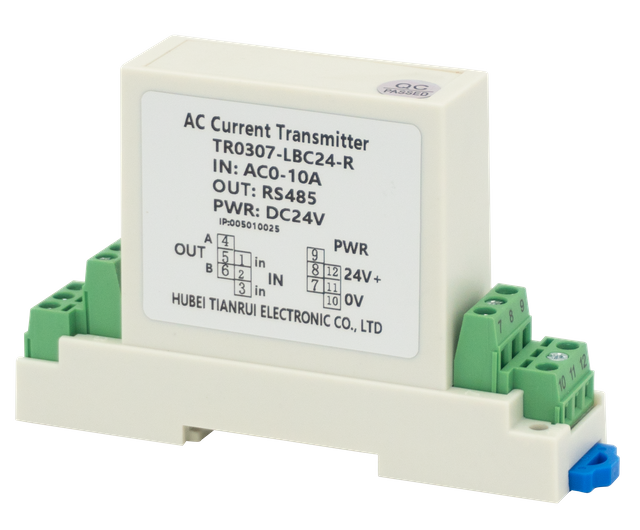

Ан претварач струје је специјализовани уређај дизајниран да прецизно мери наизменичне електричне величине (попут струје или напона) и претвара их у стандардизоване, обрадиве сигнале. Његов принцип рада заснива се на прецизном аквизицији сигнала и линеарној конверзији. Прво узоркује сирови улаз наизменичне струје (нпр. струју од 0-5А из ЦТ или напон од 0-120В). Овај АЦ сигнал се затим кондиционира кроз кораке као што су изолација, филтрирање и појачање. Коначно, он се подвргава израчунавању правог РМС (средњи квадратни корен) и линеарној конверзији да би се произвео стабилан, стандардизован ДЦ излазни сигнал, најчешће 4-20 мА аналогни сигнал или дигитална вредност.
Карактеристике производа
1. Право РМС мерење : Пружа праву конверзију РМС вредности, обезбеђујући тачно мерење нелинеарних или изобличених таласних облика наизменичне струје, што је кључно за модерне системе напајања са хармонијским сметњама.
2. Напредна обрада сигнала : Уграђено кондиционирање сигнала ефикасно потискује пролазне сметње и шум, побољшавајући стабилност и поузданост излазног сигнала за контролне системе.
3. Електрична изолација и висока прецизност : Нуди галванску изолацију између улаза и излаза, штитећи низводну опрему. Компоненте високе прецизности и калибрација обезбеђују минималну грешку мерења, обично са класама тачности од 0,2% или 0,5%.
Уобичајене апликације
Предајници наизменичне струје су фундаментални у надзору снаге, индустријској контроли и системима управљања енергијом:
1. Системи за надзор напајања : Користе се у расклопним уређајима, разводним орманима и интелигентним зградама за прецизно мерење наизменичне струје, напона и параметара снаге.
2. Контрола индустријског процеса : Обезбеђивање поузданих повратних сигнала за центре за управљање моторима (МЦЦ), фреквентне фреквентне претвараче и системе аутоматизације.
3. Системи обновљивих извора енергије : Надгледање електричних параметара на страни наизменичне струје у соларним инвертерима и системима за производњу енергије ветра.
