Вы здесь: Дом » Продукты » Датчик тока » Датчик тока утечки » Датчик тока Датчик переменного/постоянного тока с апертурой 20 мм, вход AC0,5A~300A

Этот продукт больше не доступен

датчик тока, передатчик переменного/постоянного тока, апертура 20 мм, вход AC0,5A~300A

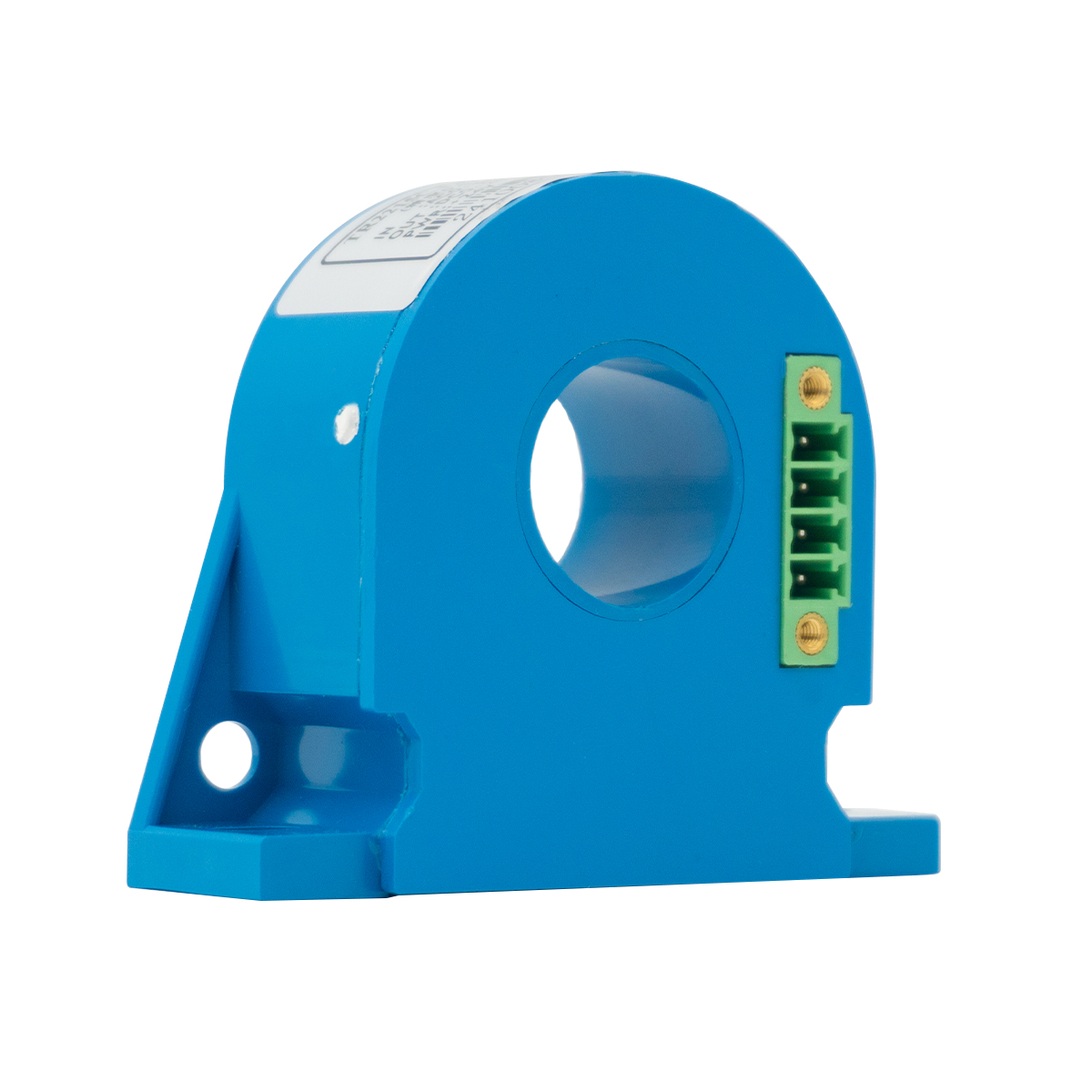

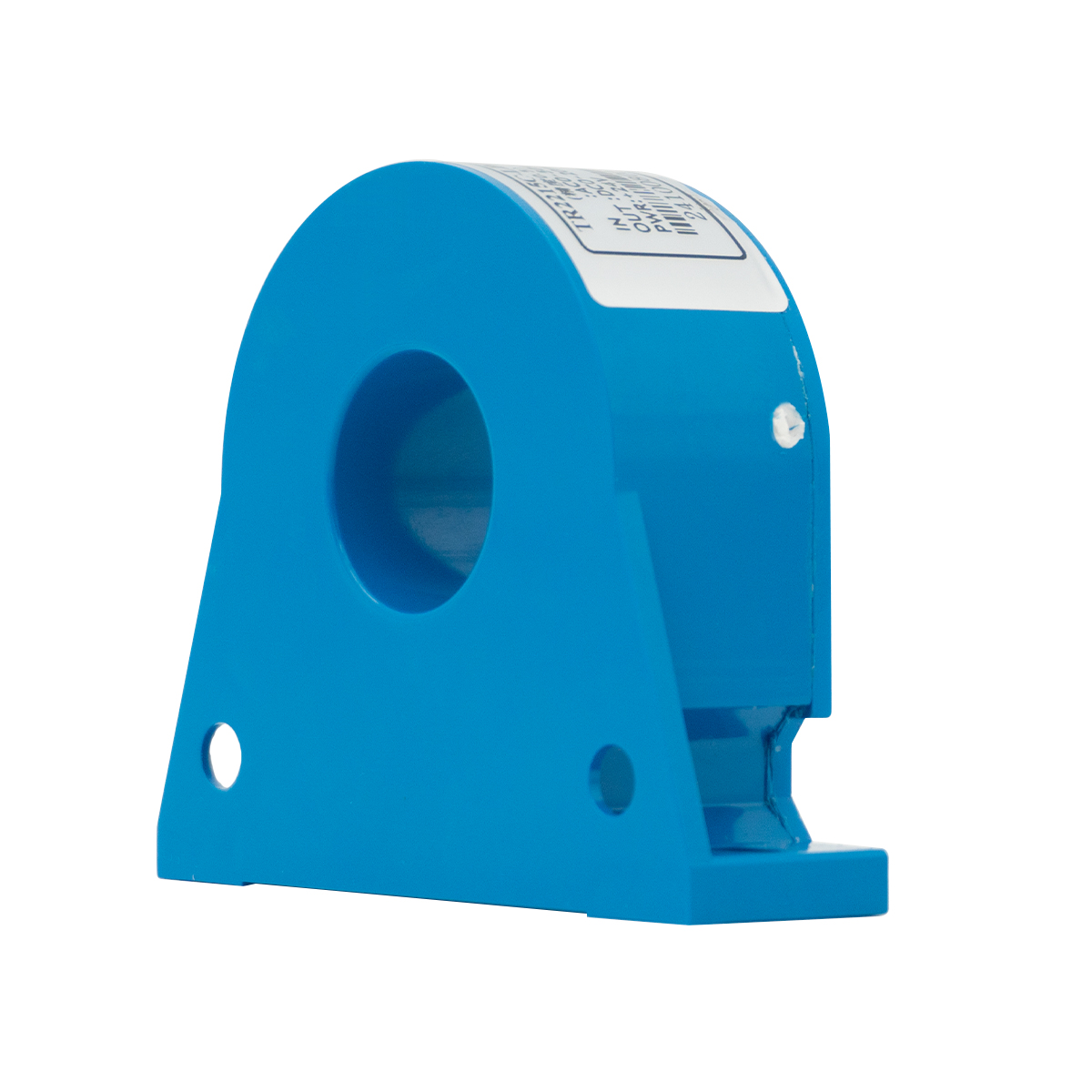

Датчик тока Датчик переменного/постоянного тока Апертура 20 мм Вход AC0,5A~300A

Датчик тока обнаруживает переменный или постоянный ток в электрических цепях и преобразует его в стандартизированный выходной сигнал для мониторинга, управления или защиты. Он обеспечивает высокую точность, быстрый отклик и электрическую изоляцию, что позволяет надежно измерять ток в реальном времени. Датчики тока широко используются для обнаружения неисправностей, мониторинга нагрузки, управления энергопотреблением, управления двигателями и оптимизации энергосистемы, помогая повысить безопасность, эффективность и общую производительность в промышленных и электротехнических приложениях.

Доступность:

Модель:
TR2215C-LBC
Бренд:
ТР

Датчик тока — это устройство, которое точно измеряет переменный или постоянный ток, протекающий через проводник, и преобразует его в стандартизированный выходной сигнал, например 4–20 мА, , 0–10 В , или цифровые сигналы для целей мониторинга, управления и защиты. Он обеспечивает высокоточную , с быстрым откликом , электрическую изоляцию и надежную работу , обеспечивая точные и без помех измерения в различных средах. Датчики тока широко используются в промышленной автоматизации, , управлении электроэнергией, , управлении двигателями, , системах распределения электроэнергии , , приложениях возобновляемой энергии и интеллектуальных сетях . Передавая текущие данные в режиме реального времени в системы управления, такие как ПЛК , SCADA или DCS , они обеспечивают обнаружение неисправностей, , мониторинг нагрузки , оптимизацию энергопотребления и , профилактическое обслуживание , повышая эксплуатационную безопасность и эффективность. Компактные, надежные и простые в интеграции датчики тока играют решающую роль в повышении надежности, производительности и интеллектуальном мониторинге систем в современных электрических и промышленных приложениях.

Особенности продукта

Малые текущие измерения стабильны

Отличная точность, хорошая линейность

Широкий диапазон измерения и высокая перегрузочная способность.

Перфорированная структура, без вносимых потерь

Область применения

Сигнальная система

Обнаружение линии

Система контроля утечек

Измерение разницы токов

Технические параметры

Примеры применения

TR2215C-LBC-示例一

Пример 1

Универсальный выход с двумя изоляциями и общим заземлением (один вход, один выход) часто используется в этой ситуации, когда источник питания устройства сбора сигнала такой же, как и у передатчика тока, или питание передатчика тока напрямую обеспечивается устройством сбора сигнала.

TR2215C-LBC-Корпус

Пример 2

Для двухпроводного выхода (4~20 мА постоянного тока) требуется только 2 провода для выхода и питания, что позволяет сэкономить 1 провод по сравнению с обычным датчиком, снизить затраты на провода и повысить надежность датчика.

Основные параметры производительности

Способ установки: Крепится плоскими винтами.

Первичный номинальный ток: 0,5 А, 1 А, 5 А, 10 А, 20 А, 50 А, 100 А, 200 А, 300 А.

Номинальный выход: 1 В, 2 В, 5 В, 10 В, 0–20 мА постоянного тока, 4–20 мА постоянного тока, двухпроводной выход, RS485

Вспомогательный источник питания: +24 В постоянного тока; + 15 В постоянного тока, + 12 В постоянного тока; + 5 В постоянного тока; ± 12 В постоянного тока; постоянный ток ± 15 В; 48В постоянного тока

Нагрузочная способность: Выходное напряжение -5 мА; Выходной ток -6 В

Точность: 0,1%; 0,2%; 0,5%

Перегрузочная способность: 10-кратная номинальная входная мощность

Выдерживаемое напряжение изоляции: 3 кВ/50 Гц, 2 мА, 1 мин.

Несбалансированное напряжение: ≤ 10 мВ

Температурный дрейф: ≤ 100 ppm/° C

Линейность: 0,1%

Ширина полосы: 20 ~ 5 кГц

Ток потребления:<5 мА+выходной ток

Время отклика: отслеживание выхода <1 мс, выход передачи постоянного тока <250 мс

Рабочая температура: -20°С~+80°С

Температура хранения: -25°C~+85°C.

Может быть изготовлен в соответствии с требованиями пользователя

Форма и установочные размеры

TR2215C-LBC-09

Выходной терминал

Аналоговый выход
1: положительный источник питания
2: отрицательный источник питания (пустой)
3: положительный выход
4: открытый
*При двоичном выводе контакты 2 и 4 пусты.

Выход RS485
1: положительный источник питания
2: OUT+(A)
3: OUT -(B)
4: отрицательный источник питания

Выход лидов

Аналоговый выход
Красный: положительный источник питания
Черный: отрицательный источник питания (пустой)
Желтый: положительный выход
Зеленый: общедоступный
*Черный и зеленый пусты при выводе в двухпроводной системе

Выход Rs485
Красный: положительный источник питания
Черный: OUT+(A)
Желтый: OUT -(B)
Зеленый: отрицательный источник питания
