Hierdie produk is nie meer beskikbaar nie

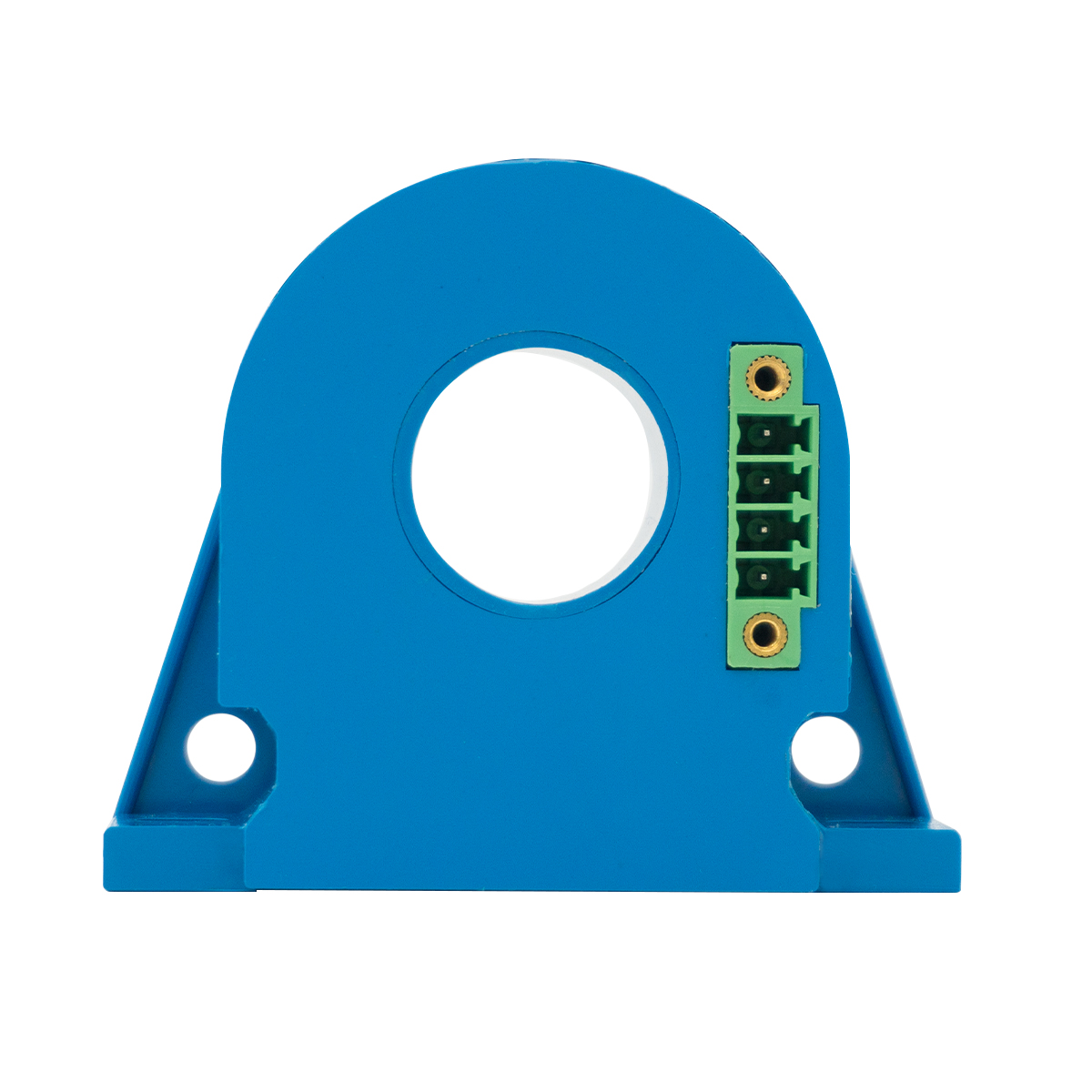

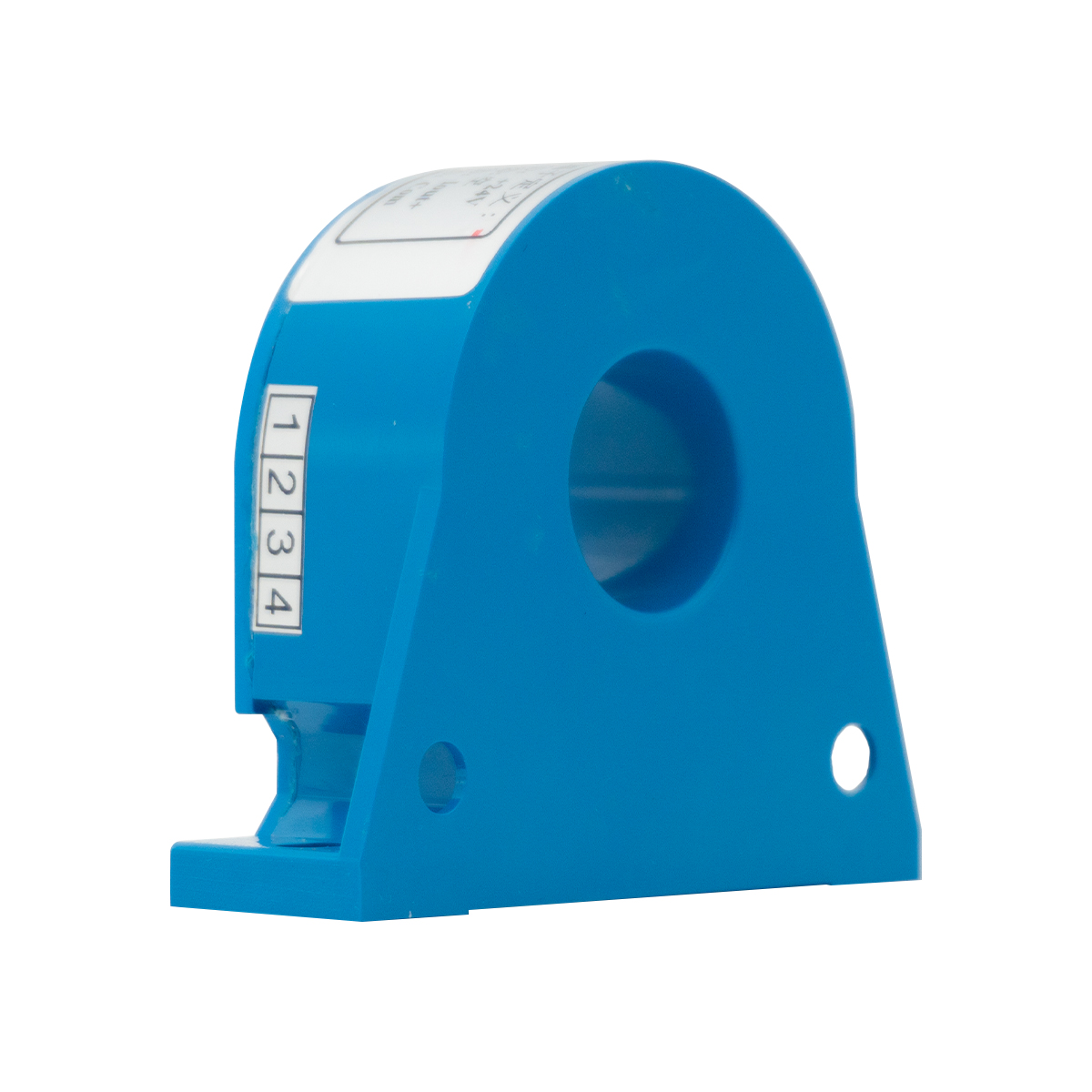

stroomsensor AC/DC-senderopening 20mm inset AC0.5A~300A

Deel na:

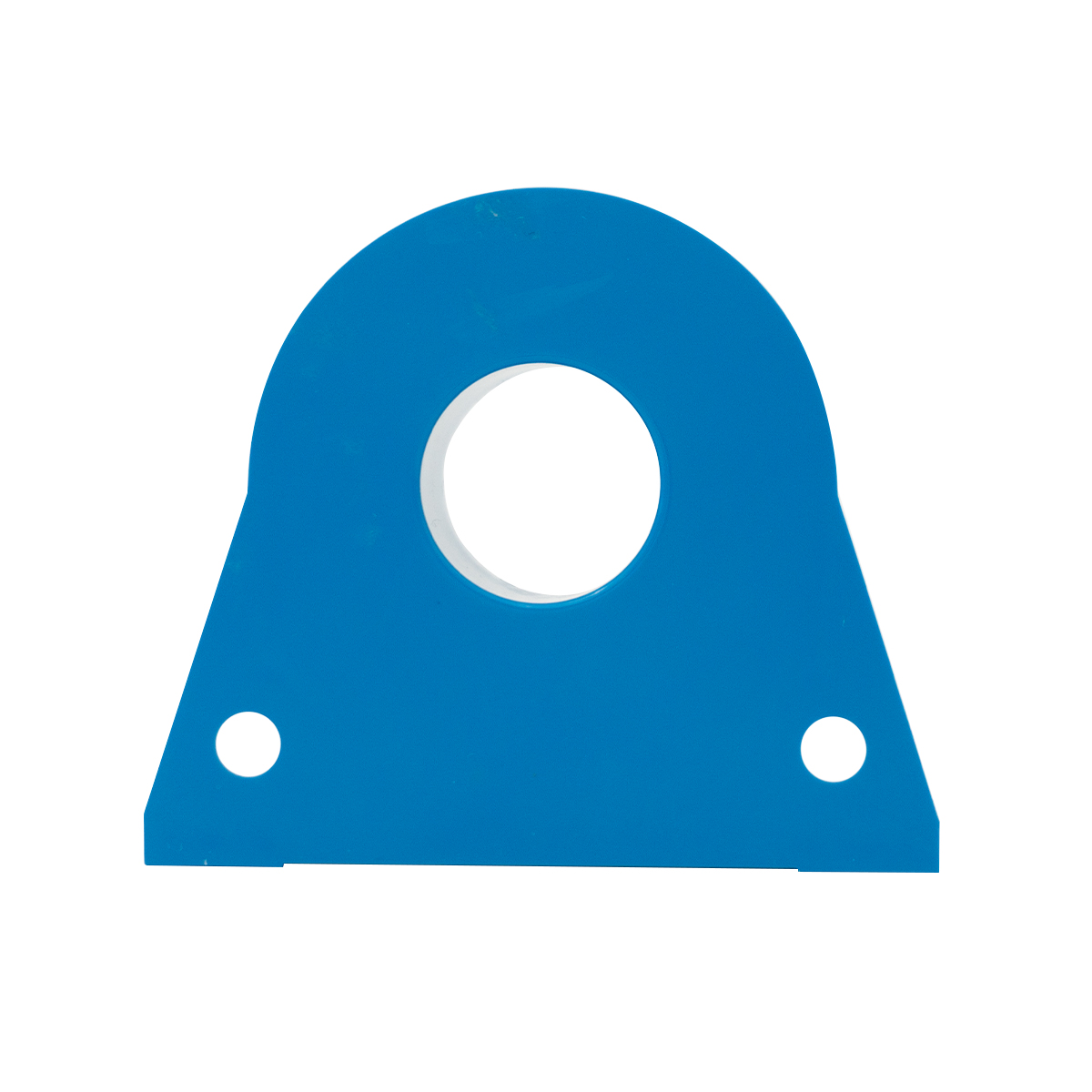

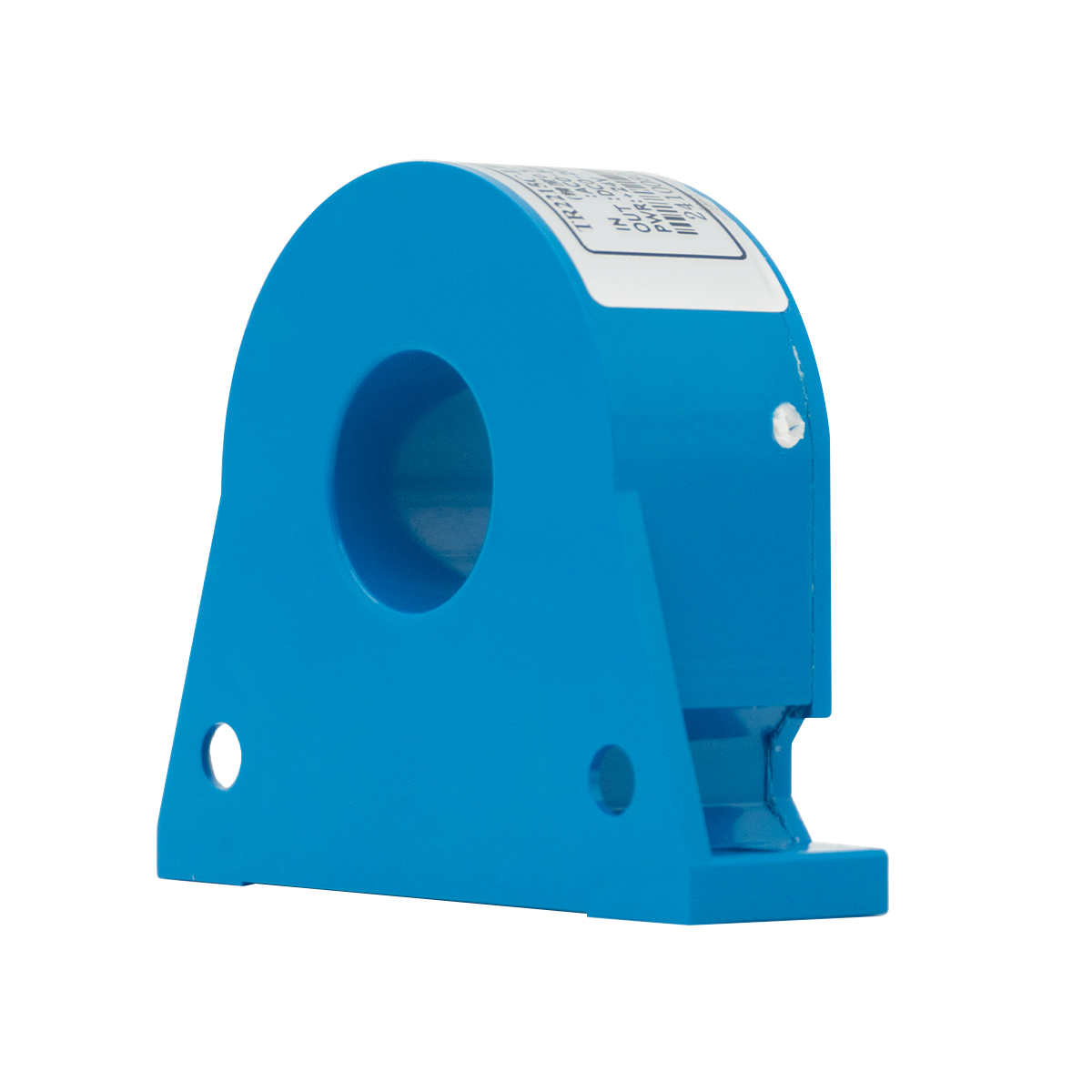

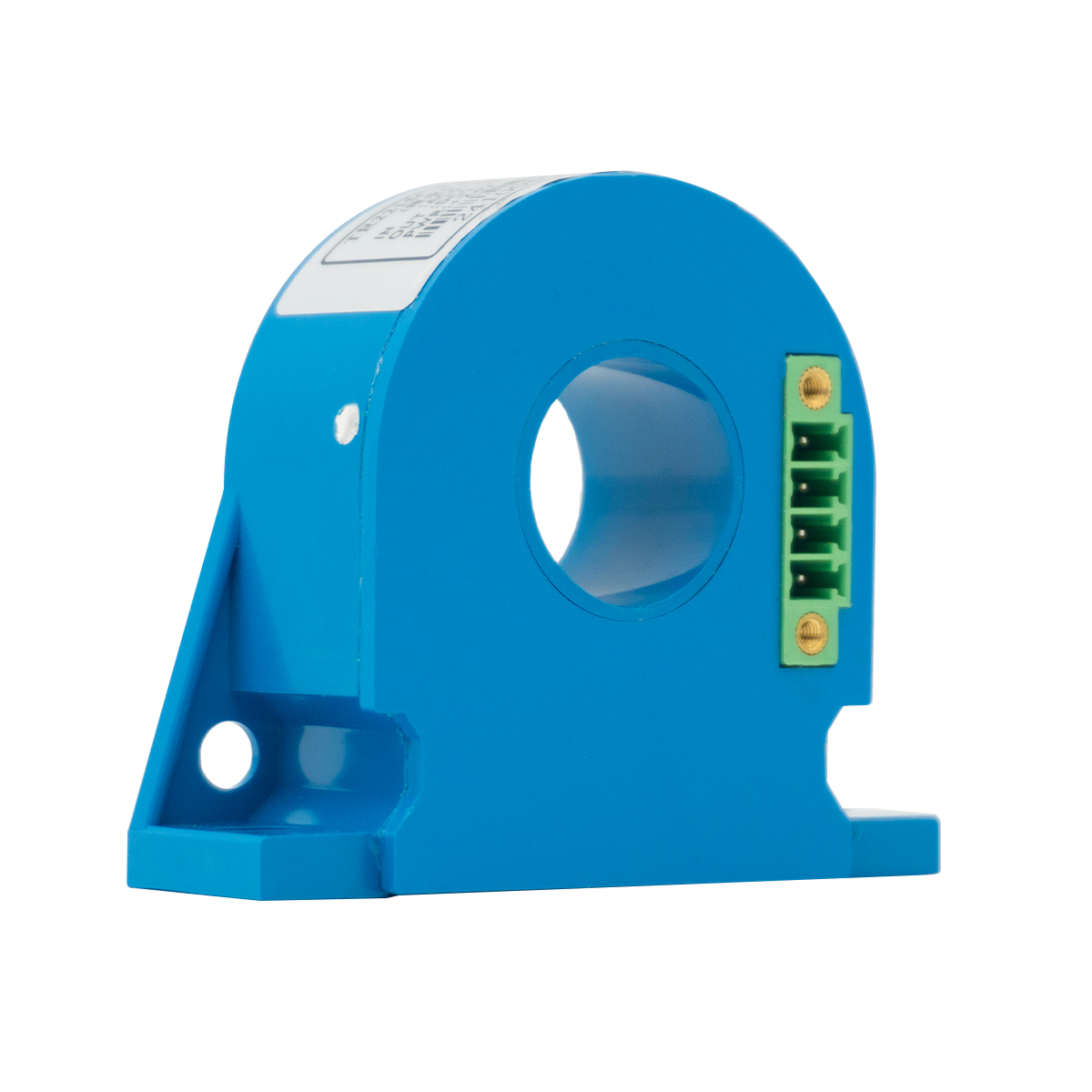

Stroomsensor AC/DC Stroomtransducer Aperture 20mm Invoer AC0.5A~300A

'n Stroomsensor bespeur AC- of DC-stroom in elektriese stroombane en skakel dit om in 'n gestandaardiseerde uitsetsein vir monitering, beheer of beskerming. Dit bied hoë akkuraatheid, vinnige reaksie en elektriese isolasie, wat betroubare intydse stroommeting moontlik maak. Stroomsensors word wyd gebruik vir foutopsporing, lasmonitering, energiebestuur, motorbeheer en kragstelseloptimalisering, wat help om veiligheid, doeltreffendheid en algehele werkverrigting in industriële en elektriese toepassings te verbeter.

Beskikbaarheid:

Model:
TR2215C-LBC
Handelsmerk:
TR

'n Stroomsensor is 'n toestel wat AC- of DC-stroom wat deur 'n geleier vloei akkuraat meet en dit omskakel in 'n gestandaardiseerde uitsetsein, soos 4–20 mA , 0–10 V , of digitale seine, vir monitering, beheer en beskermingsdoeleindes. Dit bied hoë akkuraatheid , vinnige reaksie , elektriese isolasie en betroubare werkverrigting , wat presiese en steuringsvrye meting in verskeie omgewings verseker. Huidige sensors word wyd gebruik in industriële outomatisering , energiebestuur , motor beheer , krag verspreiding stelsels , hernubare energie toepassings , en slim roosters . Deur intydse huidige data te lewer aan beheerstelsels soos PLC's , SCADA , of DCS , maak dit moontlik om foutopsporingladingmonitering , energieoptimalisering , , , en voorkomende instandhouding wat bedryfsveiligheid en doeltreffendheid verbeter. Kompakte, robuuste en maklik om te integreer, stroomsensors speel 'n kritieke rol in die verbetering van stelselbetroubaarheid, werkverrigting en intelligente monitering in moderne elektriese en industriële toepassings.

Produk Kenmerke

Klein stroommetingsprestasie is stabiel

Uitstekende akkuraatheid, goeie lineariteit

Wye meetreeks en sterk oorlaaivermoë

Geperforeerde struktuur, geen invoegverlies nie

Omvang van toepassing

Die seinstelsel

Lynbespeuring

Lekmoniteringstelsel

Stroom verskil meting

Tegniese parameter

Toepassingsvoorbeelde

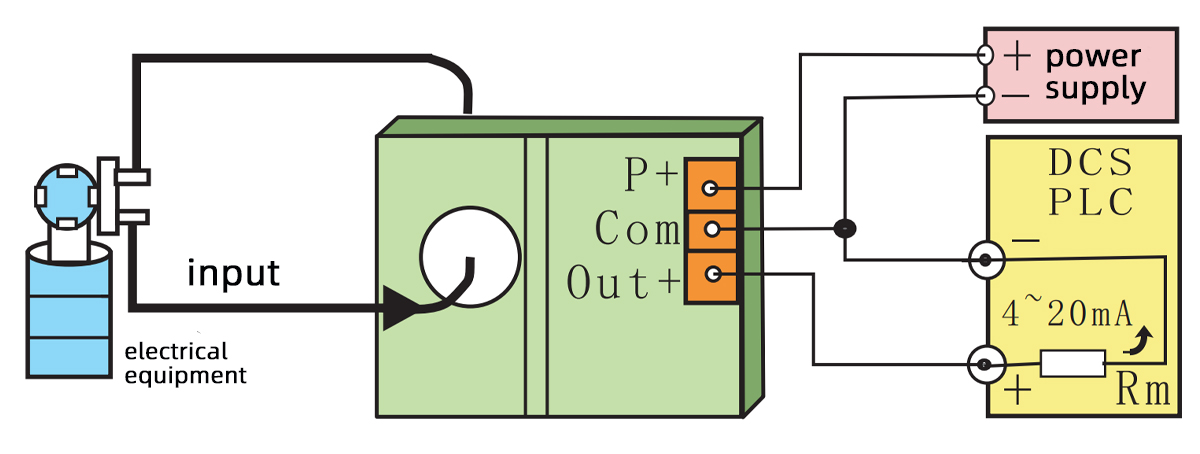

TR2215C-LBC-voorbeeld

Voorbeeld 1

Universele twee-isolasie gemeenskaplike gronduitset (een in, een uit) word dikwels in hierdie situasie gebruik, waar die kragtoevoer van die seinverkrygingstoestel dieselfde is as dié van die stroomsender, of die kragtoevoer van die stroomsender direk deur die seinverkrygingstoestel voorsien word.

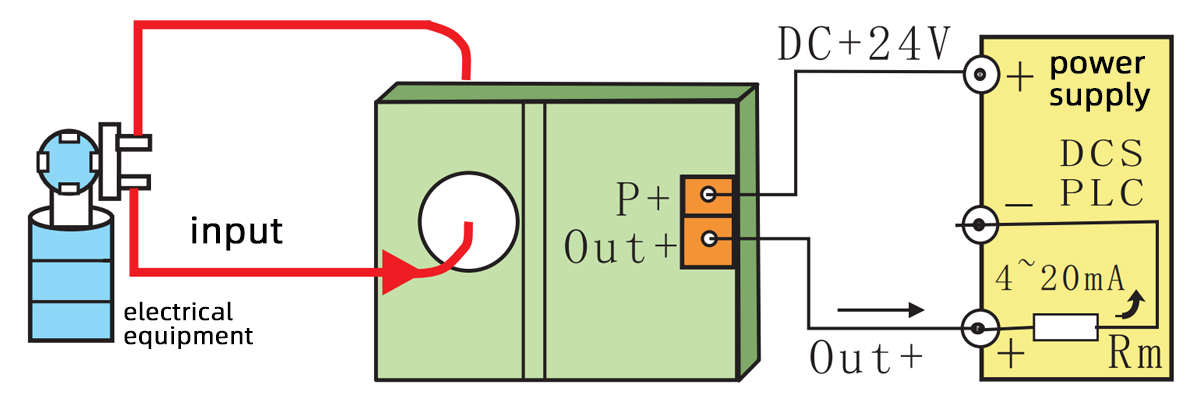

TR2215C-LBC-byvoorbeeld

Voorbeeld 2

Die tweedraad-uitset (DC4~20mA) benodig slegs 2 drade vir uitset en kragtoevoer, wat 1 draad kan bespaar in vergelyking met 'n algemene sender, draadkoste kan verminder en die betroubaarheid van die sender kan verbeter.

Belangrikste prestasie parameters

Installasiemetode: Bevestig met plat skroewe

Primêre gegradeerde stroom: 0.5A, 1A, 5A, 10A, 20A, 50A, 100A, 200A, 300A

Gegradeerde uitset: 1V, 2V, 5V, 10V, DC0-20mA, DC4-20mA, tweedraaduitset, RS485

Hulpkragtoevoer: DC+24V; DC+15V,DC+12V;DC+5V;DC±12V; DC±15V; DC48V

Laai kapasiteit: Spanning uitset -5mA; Huidige uitset -6V

Akkuraatheid: 0,1%; 0,2%; 0,5%

Oorladingskapasiteit: 10 keer nominale inset

Isolasie weerstaan spanning: 3KV/50Hz, 2mA, 1Min

Ongebalanseerde spanning: ≤ 10mV

Temperatuurverdryf: ≤ 100PPM/° C

Lineariteit: 0,1%

Bandwydte: 20~5KHz

Verbruikstroom:<5mA+uitsetstroom

Reaksietyd: Volg uitset<1mS, DC-transmissieuitset<250mS

Werkstemperatuur: -20 ° C ~ + 80 ° C

Bergingstemperatuur: -25 ° C~+85 ° C

Kan gemaak word volgens gebruikersvereistes

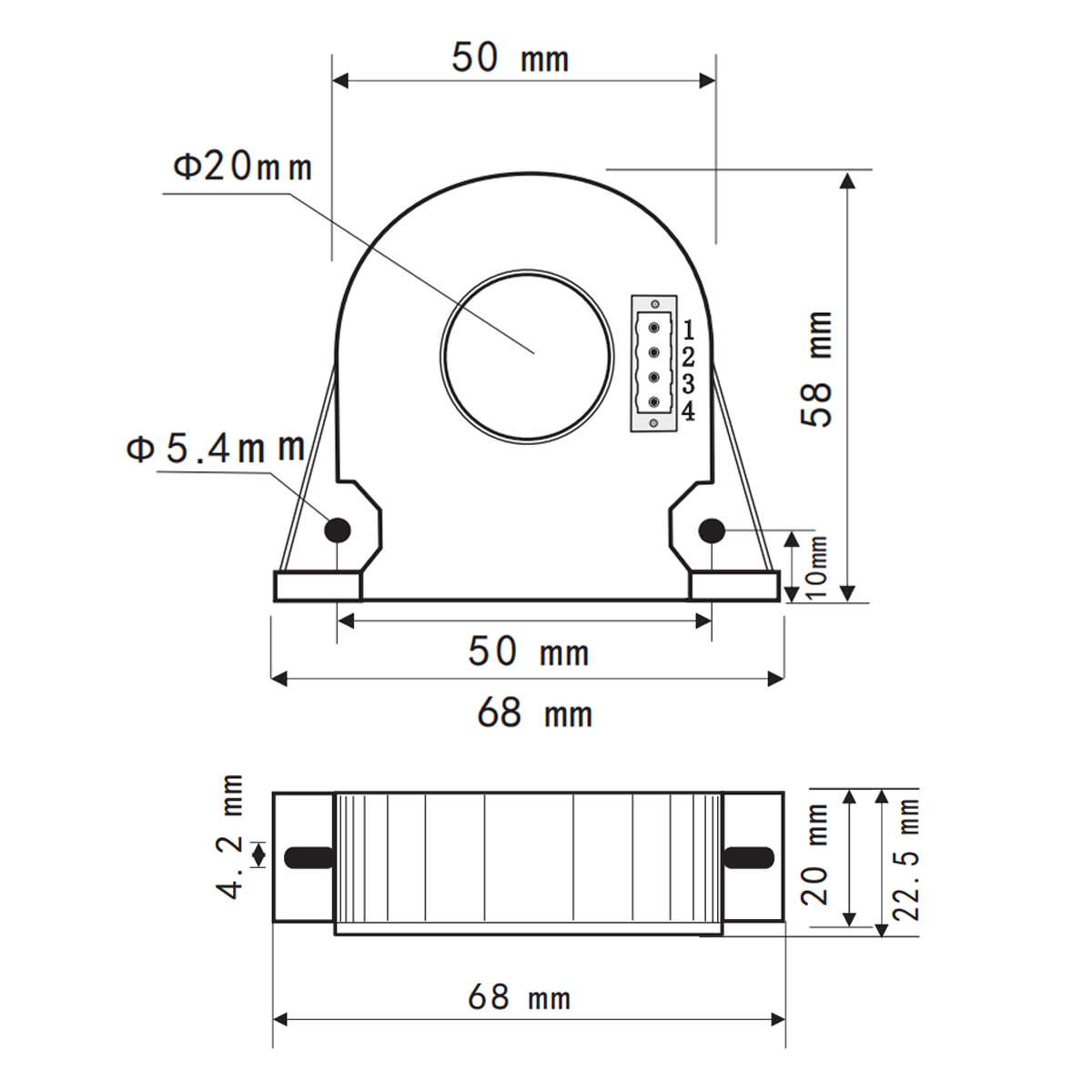

Vorm en installasie afmeting

TR2215C-LBC-09

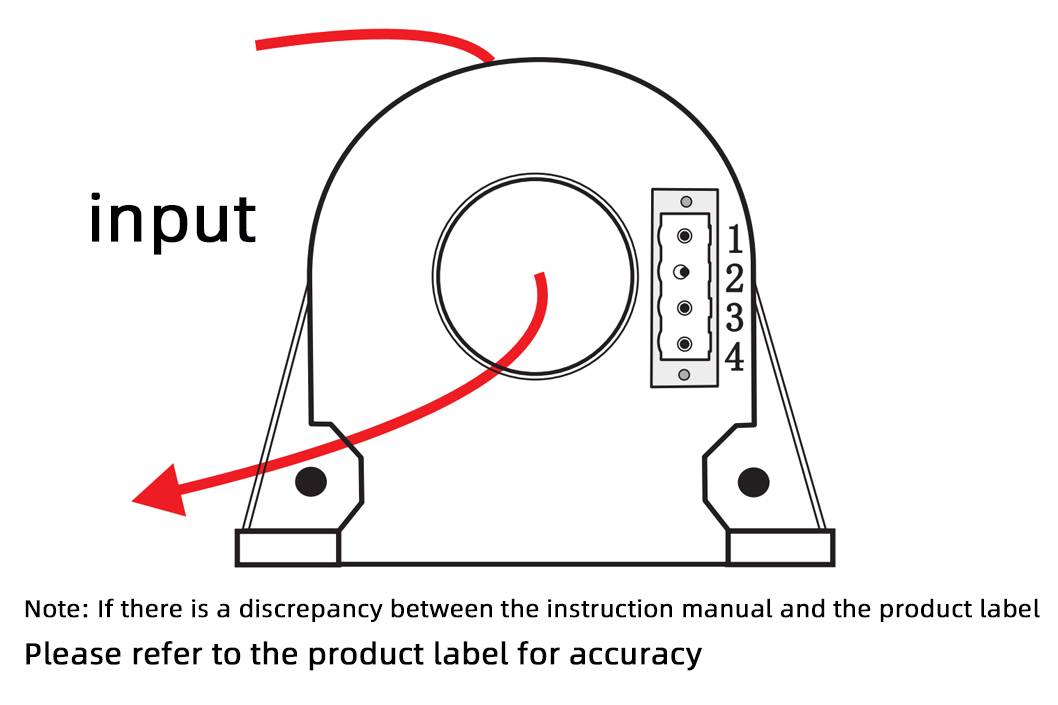

Terminale uitset

Analoog uitset
1: Positiewe kragtoevoer
2: Negatiewe kragtoevoer (leeg)
3: Uitset positief
4: Publieke s'n
*Wanneer binêre uitstuur, is penne 2 en 4 leeg

Rs485 uitset
1: Kragtoevoer positief
2：OUT+（A）
3：OUT -（B）
4: Negatiewe kragtoevoer

Lood uitset

Analoog uitset
Rooi: Positiewe kragtoevoer
Swart: Negatiewe kragtoevoer (leeg)
Geel: Uitset positief
Groen: Publiek
*Swart en groen is leeg wanneer in 'n tweedraadstelsel afgevoer word

Rs485 uitset
Rooi: Kragtoevoer positief
Swart：OUT+（A）
Geel：OUT -（B）
Groen: Negatiewe kragtoevoer
