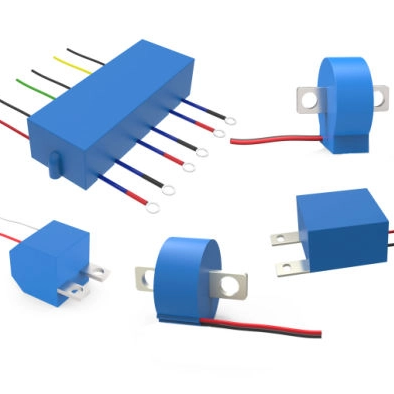

미니어처 변류기 (미니 CT)는 전기 시스템의 측정, 모니터링 및 보호를 위해 높은 교류(AC)를 더 작고 관리 가능한 밀리암페어 신호로 변환하도록 설계된 소형, 고정밀 전자기 장치입니다. 기존의 대규모 변류기와는 달리 인쇄회로기판(PCB), 스마트 기기, 소형 전기 인클로저에 완벽하게 맞는 소형화된 구조를 갖추고 있어 현대 디지털 및 지능형 전력 시스템에 없어서는 안 될 요소입니다.
변압기와 유사하게 전자기 유도 원리에 따라 작동하는 미니 CT는 1차 권선, 2차 권선, 고투과성 코어(종종 퍼멀로이 또는 나노결정질 재료로 제작됨) 및 절연 케이스(일반적으로 에폭시 수지)의 4가지 핵심 구성 요소로 구성됩니다. 측정된 전류 회로에 연결된 1차 권선은 감은 수가 적은 반면, 측정 장비나 보호 계전기에 연결된 2차 권선은 더 많은 권선을 가지고 있습니다. 전류비(Kn)는 1차 정격 전류(I1n)와 2차 정격 전류(I2n)의 비율로 Kn = I1n / I2n으로 표현되며 비례적인 전류 변환을 보장합니다.
미니 CT는 주로 기능에 따라 측정용과 보호용의 두 가지 유형으로 분류됩니다. 측정 미니 CT는 디지털 미터와 함께 작동하여 정상 작동 조건에서 전류, 전압 및 전력을 모니터링하므로 오류 전류 중에 기기를 보호하기 위해 높은 정확도(보통 0.1% ~ 0.5% 클래스)와 안정적인 절연이 필요합니다. 보호 미니 CT는 릴레이와 협력하여 단락이나 과부하를 감지하고, 전류가 정상 수준의 여러 배로 급증할 때만 오류 격리를 활성화하며, 5P 또는 10P의 정확도 등급으로 안정적인 오류 응답을 제공합니다.
미니 CT의 주요 특징으로는 컴팩트한 크기, 낮은 위상 변화, 넓은 작동 온도 범위(-40℃ ~ 95℃), IEC 60044-1 및 IEC 61869-2 등 국제 표준 준수 등이 있습니다. 또한 다양한 출력 신호(4~20mA, 0~5V)와 분할 코어 또는 클램프온 설계와 같은 비침해적 설치 옵션을 제공하므로 기존 전원 케이블을 절단하지 않고도 배포가 가능합니다.
산업 전반에 걸쳐 널리 적용되며,소형 변압기는 스마트 미터, 재생 에너지 시스템(태양열 모니터링), HVAC 시스템, 산업 기계 및 배터리 에너지 저장 장치에서 중요한 역할을 합니다. 이는 고전류 전력선과 디지털 샘플링 장치 사이의 브리지 역할을 하여 안전하고 정확한 에너지 관리와 예측 유지 관리를 가능하게 합니다. 전력 시스템이 더욱 지능화됨에 따라 미니 CT는 더 높은 통합, 디지털 출력 및 저전력 소비를 향해 계속 진화하여 스마트 그리드 및 에너지 사물인터넷(IoT) 네트워크의 개발을 지원합니다.
