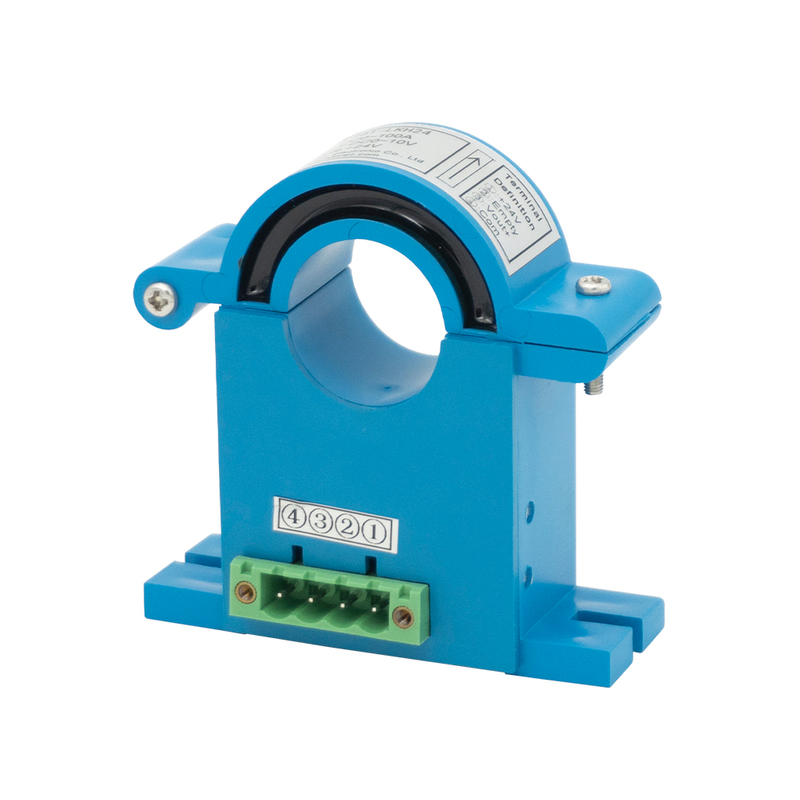

TR2261-LKH24
TR
Termék áttekintése
A Az áramátalakító egy elektromos eszköz, amely az AC vagy DC áramot arányos kimeneti jellé alakítja, például 0–5 V, 0–10 V vagy 4–20 mA. Teljes elektromos leválasztást biztosít a nagyfeszültségű áramkör és a mérőrendszer között, biztonságos és megbízható működést biztosítva. Olyan technológiák használatával, mint a Hall Effect vagy az Áramtranszformátor elv, nagy pontosságot, gyors reakciót és stabil teljesítményt kínál. Az áramátalakítókat széles körben használják az energiaellátó rendszerekben, az ipari automatizálásban, a motorvezérlésben és a megújulóenergia-alkalmazásokban az áramfelügyeletre, a túlterhelés elleni védelemre és a modern elektromos rendszerek energiahatékonyságának kezelésére.
A termékek jellemzői
* Magas zavartűrés.
* Kiváló linearitási teljesítmény.
* Hosszú távú stabilitás garantált.
* Megbízható és pontos mérés.
Termék alkalmazások
* Motorindítás-védelmi rendszerek.
* Villamos mozdony alkalmazások.
* Tápellátás figyelése.
* Ipari hajtásvédelem.
Méretlap letöltése
Mechanikai méret (mm)
Áramköri kapcsolási rajz
@TA=25 ℃, hacsak másképp nem jelezzük
Írja be |
TR0261-LKH24 |
|
I PN |
Elsődleges névleges bemeneti áram |
DC 100A |
I P |
Elsődleges árammérés tartomány |
DC 0-120A |
V SN |
Másodlagos névleges kimeneti feszültség |
DC 10V |
U C |
A tápfeszültség feszültsége |
DC +24V |
R L |
Terhelhetőség |
RL ≤ 300Ω |
X |
Pontosság |
±1% |
BW |
Frekvencia sávszélesség |
0-1kHz |
Túlterhelési kapacitás |
2 alkalommal |
|
U d |
Teljesítmény Frekvencia Ellenállás Feszültség |
3kV AC/1 perc |
t r |
Válaszidő |
<250 ms |
V0 |
Offset feszültség |
≤ 20mV |
Hőmérséklet Drift |
≤200 ppm/℃ |
|
T A |
Környezeti üzemi hőmérséklet |
-20 ℃ - +80 ℃ |
T S |
Környezeti tárolási hőmérséklet |
-25 ℃ - +85 ℃ |
