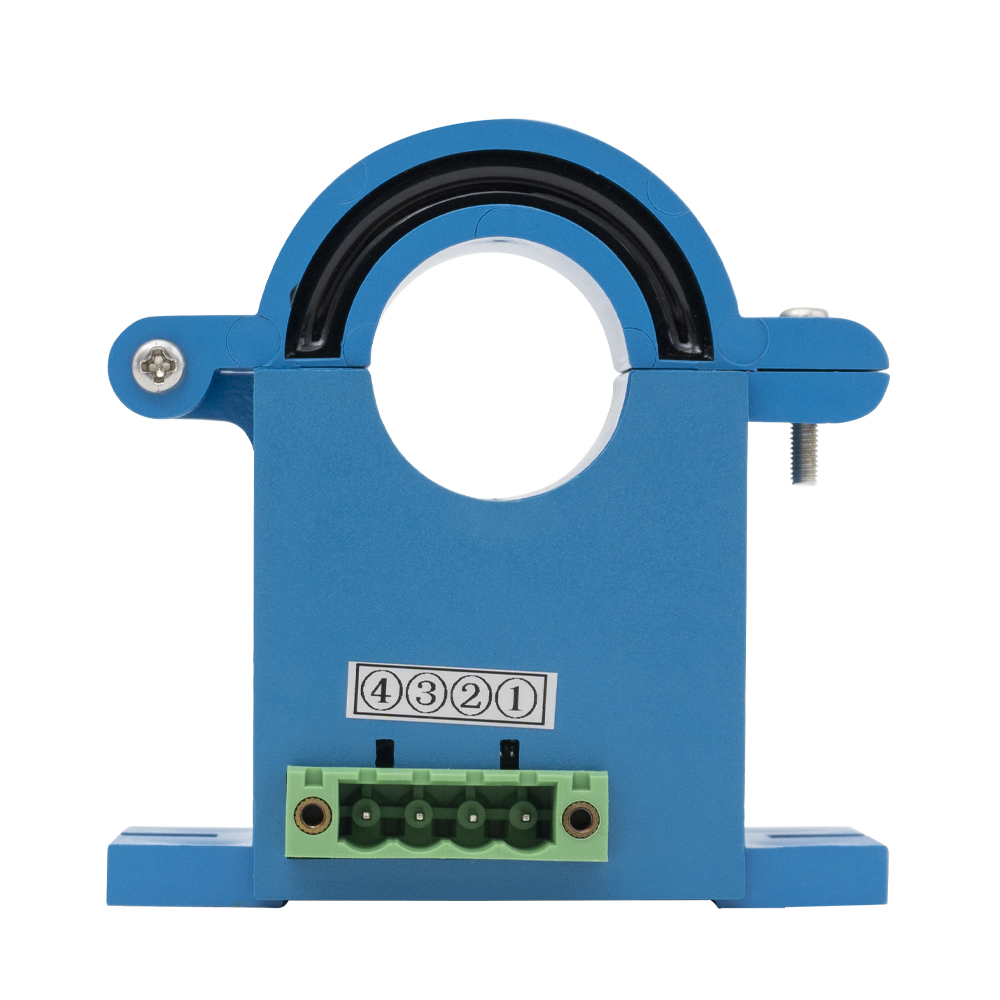

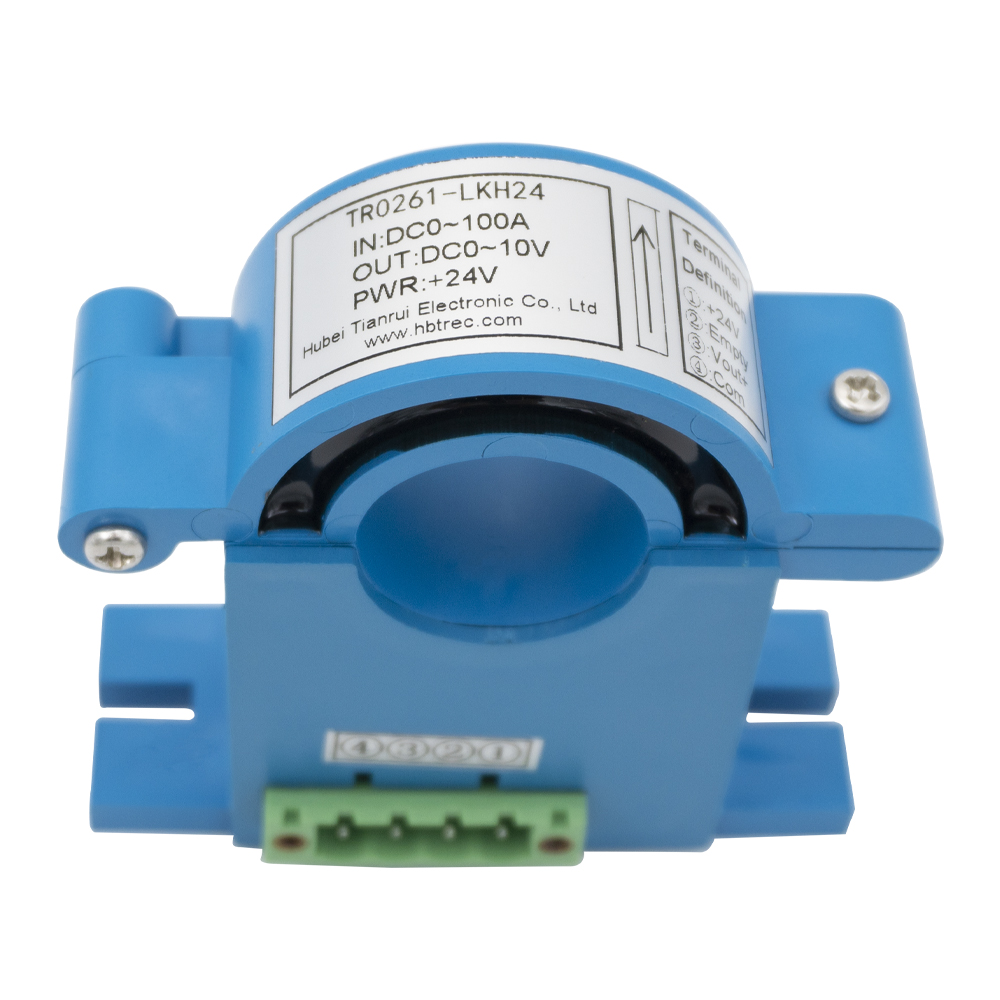

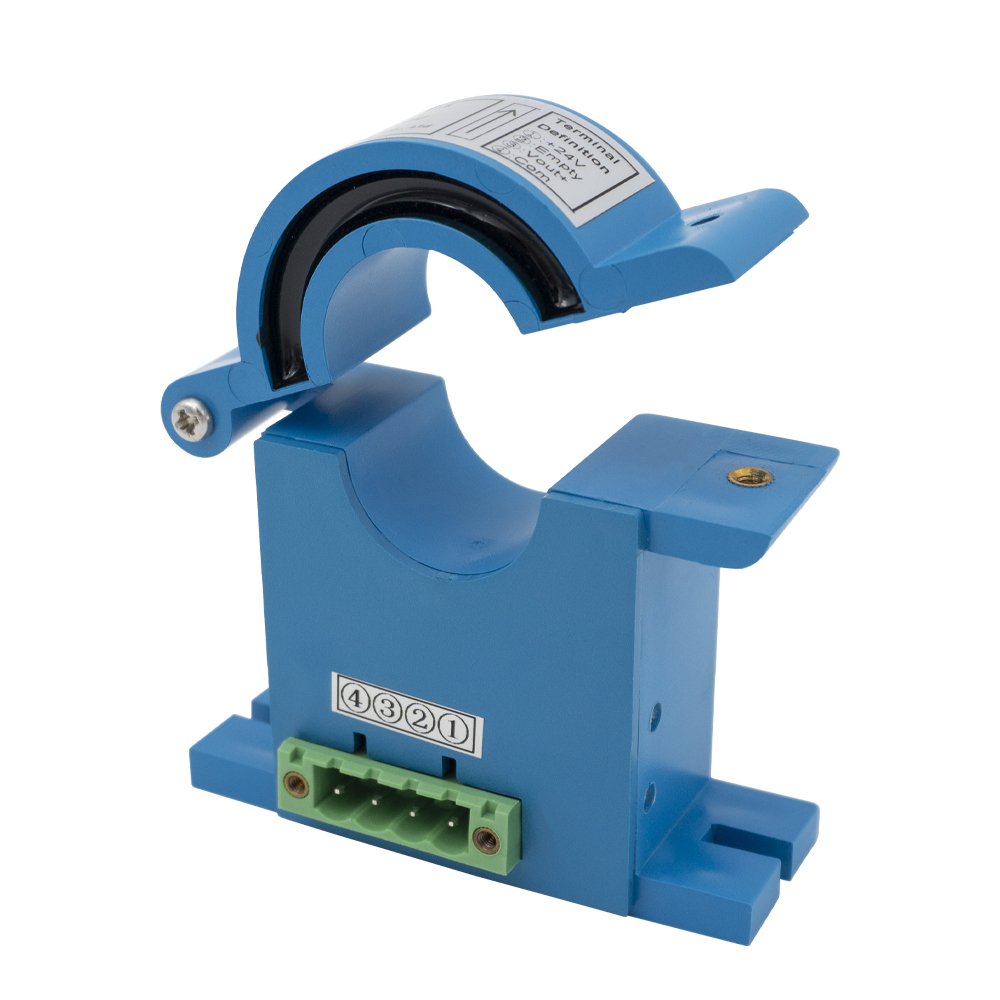

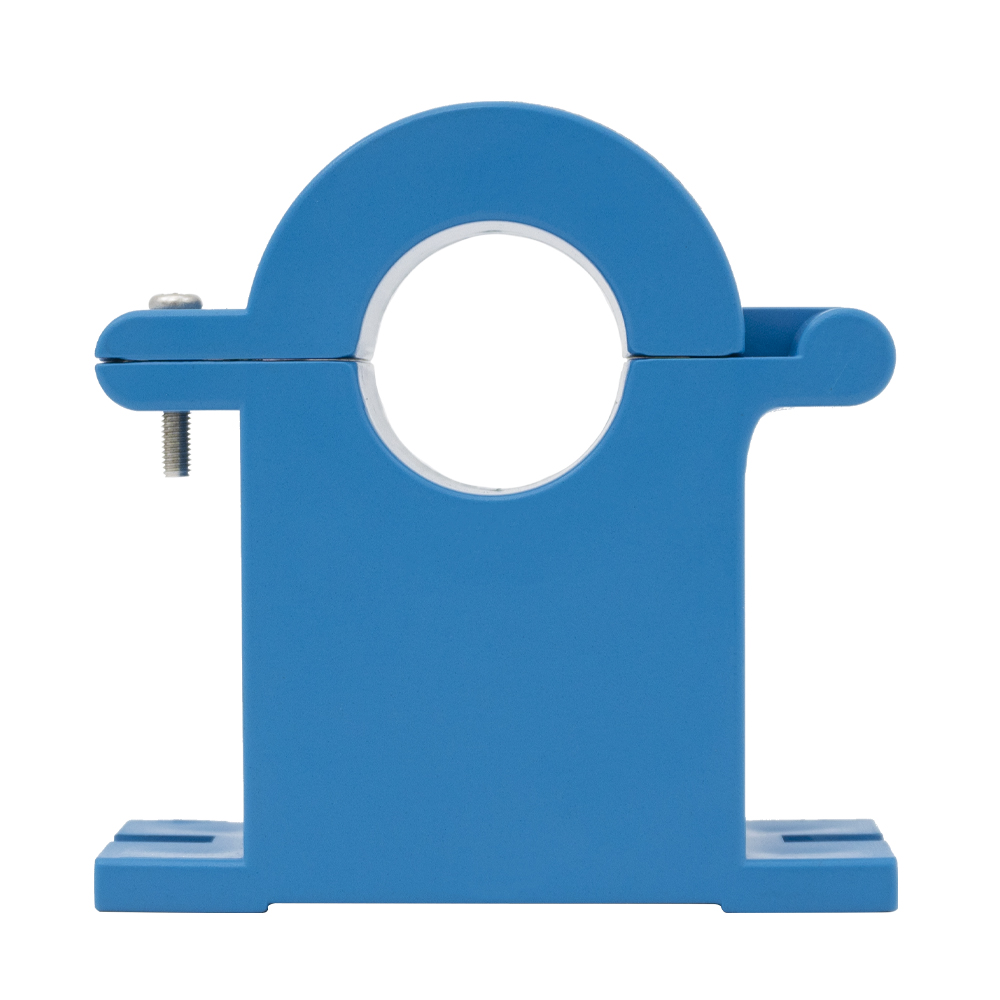

Power Transducer TR2261-LKH24 ‌Open-Loop Current Transducer DC 0-100A/DC 0-10V

Current Transducer သည် AC သို့မဟုတ် DC လျှပ်စီးကြောင်းအား 0–5V၊ 0–10V သို့မဟုတ် 4–20mA ကဲ့သို့သော အချိုးကျအထွက်အချက်ပြစနစ်အဖြစ်သို့ ပြောင်းလဲပေးသည့် လျှပ်စစ်ကိရိယာတစ်ခုဖြစ်သည်။ ၎င်းသည် ဗို့အားမြင့်ဆားကစ်နှင့် တိုင်းတာခြင်းစနစ်ကြားတွင် ပြီးပြည့်စုံသော လျှပ်စစ်အထီးကျန်မှုကို ပံ့ပိုးပေးကာ ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို သေချာစေသည်။ Hall Effect သို့မဟုတ် Current Transformer ကဲ့သို့သော နည်းပညာများကို အသုံးပြု၍ ၎င်းသည် မြင့်မားသောတိကျမှု၊ မြန်ဆန်သောတုံ့ပြန်မှုနှင့် တည်ငြိမ်သောစွမ်းဆောင်ရည်တို့ကို ပေးဆောင်သည်။

ရရှိနိုင်မှု-



မေးလျှောက်ပါ။

မော်ဒယ်-
TR2261-LKH24
အမှတ်တံဆိပ်-
TR

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

တစ် လက်ရှိ Transducer သည် AC သို့မဟုတ် DC လျှပ်စီးကြောင်းအား 0–5V၊ 0–10V သို့မဟုတ် 4–20mA ကဲ့သို့သော အချိုးကျအထွက်အချက်ပြစနစ်အဖြစ်သို့ ပြောင်းလဲပေးသည့် လျှပ်စစ်ကိရိယာတစ်ခုဖြစ်သည်။ ၎င်းသည် ဗို့အားမြင့်ဆားကစ်နှင့် တိုင်းတာခြင်းစနစ်ကြားတွင် ပြီးပြည့်စုံသော လျှပ်စစ်အထီးကျန်မှုကို ပံ့ပိုးပေးကာ ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို သေချာစေသည်။ Hall Effect သို့မဟုတ် Current Transformer ကဲ့သို့သော နည်းပညာများကို အသုံးပြု၍ ၎င်းသည် မြင့်မားသောတိကျမှု၊ မြန်ဆန်သောတုံ့ပြန်မှုနှင့် တည်ငြိမ်သောစွမ်းဆောင်ရည်တို့ကို ပေးဆောင်သည်။ ခေတ်မီလျှပ်စစ်စနစ်များတွင် ဓာတ်အားစနစ်များ၊ စက်မှုအလိုအလျောက်စနစ်၊ မော်တာထိန်းချုပ်မှု၊ နှင့် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်အသုံးချပရိုဂရမ်များတွင် လက်ရှိစောင့်ကြည့်ခြင်း၊ ဝန်ပိုခြင်းကို အကာအကွယ်ပေးခြင်းနှင့် စွမ်းအင်ထိရောက်မှုစီမံခန့်ခွဲခြင်းများတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။

ထုတ်ကုန်အင်္ဂါရပ်များ

* စွက်ဖက်ရန် ကိုယ်ခံစွမ်းအား မြင့်မားသည်။

* အလွန်ကောင်းမွန်သော linearity စွမ်းဆောင်ရည်။

* ရေရှည်တည်ငြိမ်မှုကို အာမခံပါသည်။

* ယုံကြည်စိတ်ချရပြီး တိကျသောတိုင်းတာမှု။

ထုတ်ကုန်အသုံးချမှုများ

* မော်တာစတင်ခြင်းကာကွယ်ရေးစနစ်များ။

* လျှပ်စစ်စက်ခေါင်းလျှောက်လွှာ။

* ဓာတ်အားထောက်ပံ့မှုကို စောင့်ကြည့်ခြင်း။

* စက်မှုမောင်းနှင်မှုကာကွယ်ရေး။

အရွယ်အစားစာရွက်ကို ဒေါင်းလုဒ်လုပ်ပါ။

TR2261-LKH24.pdf

စက်ပိုင်းအတိုင်းအတာ(မီလီမီတာ)

Circuit Connection Diagram

ထုတ်ကုန် ကန့်သတ်ချက်များ

@TA=25℃၊ အခြားနည်းဖြင့်ဖော်ပြထားခြင်းမရှိပါ။

ရိုက်ပါ။		TR0261-LKH24
ငါ _PN	Primary Rated Input Current	DC 100A
ငါ _P	Primary Current Measure Range	DC 0-120A
V _SN	Secondary Rated Output Voltage	DC 10V
U _C	Power Supply Voltage က	DC +24V
R _L	Load Capacity	RL ≤ 300Ω
X	တိကျမှု	±1%
BW	ကြိမ်နှုန်း Bandwith	0-1kHz
	Overload Capacity	၂ ကြိမ်
ဦး _ဃ	Power Frequency သည် Voltage ကိုခံနိုင်ရည်ရှိသည်။	3kV AC/1 မိနစ်
t _r	တုံ့ပြန်ချိန်	<250ms
v₀	Offset Voltage	≤ 20mV
	အပူချိန် Drift	≤200ppm/℃
T _A	ပတ်ဝန်းကျင် လည်ပတ်မှု အပူချိန်	-20℃-+80℃
T _S	ဝန်းကျင်သိုလှောင်မှု အပူချိန်	-25℃-+85℃
