Rol van huidige transformators in industriële outomatisering

Sleutel wegneemetes

Stroomtransformators (CT's) help om groot elektriese strome veilig te meet. Hulle gee intydse data om stelsels beter en veiliger te laat werk.

Die keuse van die regte CT is baie belangrik. Jy moet dink oor uitset, grootte en akkuraatheid. Dit help jou outomatiseringstelsel werk op sy beste.

Dit is belangrik om CT's gereeld na te gaan. Dit stop mislukkings en hou lesings korrek. Goeie instandhouding help jou om duur stilstand te vermy.

CT's help om toerusting te beskerm deur oorladings en kortsluitings te vind. Dit laat jou bedrywighede goed werk.

Die gebruik van CT's in slim roosters  en hernubare energiestelsels help om energie beter te bestuur. Dit help ook met intydse monitering.

Huidige Transformers Oorsig

Definisie en funksie

Stroomtransformators help jou om groot elektriese strome veilig te meet. Hulle maak groot strome kleiner sodat jy dit maklik kan nagaan. Dit beteken jy hoef nie aan gevaarlike spannings te raak nie. Wanneer jy stroomtransformators gebruik, kan jy kyk hoeveel energie jy gebruik. Hulle help ook om masjiene te beskerm en dinge goed te laat werk.

'n Stroomtransformator doen meer as om net seine te stuur. Dit hou jou veilig deur dele van die stelsel te skei. Dit verander ook seine om die kragnetwerk te help om veilig te werk.

Jy sien stroomtransformators op plekke soos motorbeheersentrums en beligting. Hulle help jou om wisselstroom te meet, wat belangrik is om energieverbruik na te gaan.

In substasies verlaag stroomtransformators hoë strome sodat jy krag kan meet. Dit help om skade aan toerusting te stop en laat dinge beter werk.

Tipes huidige transformators

Daar is verskillende tipes stroomtransformators vir verskillende take. Die tabel hieronder toon die hooftipes, wat hulle doen en waar jy dit gebruik:

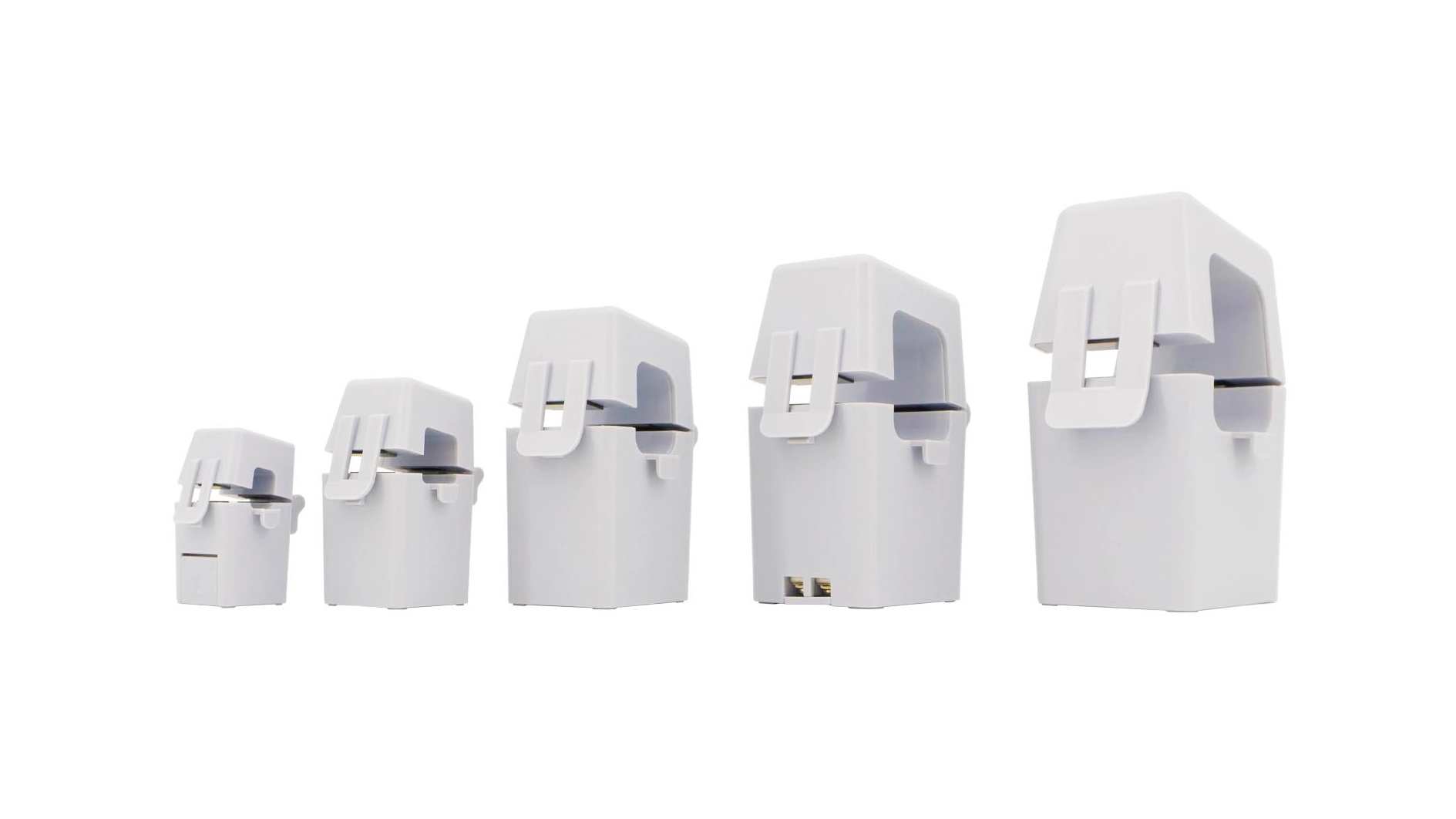

Jy kan ook gesplete kern, soliede kern en oop kern tipes vind. Split Core CT's   is maklik om in te sit, want jy hoef nie drade te verwyder nie, maar hulle is nie so presies nie. Soliede kerntipes is baie akkuraat, maar moeiliker om te installeer. Oopkerntipes is lig en goedkoop, maar hulle beskerm of meet nie so goed nie.

Om die regte stroomtransformator te kies, maak jou outomatiseringstelsel veiliger en beter.

Huidige transformator werking

Werksbeginsel

Jy gebruik a stroomtransformator om groot strome veilig te meet. Die toestel werk deur elektromagnetiese induksie. Wanneer stroom deur die hoofdraad gaan, maak dit 'n magnetiese veld in die kern. Die sekondêre wikkeling tel hierdie veld op en maak 'n kleiner stroom. Dit laat jou toe om hoë strome te meet sonder om aan gevaarlike spannings te raak.

Hier is hoe die werkbeginsel jou help in outomatiseringstelsels:

Jy kan 'n gesplete kern maklik om 'n draad vasklem.

Jy meet stroom sonder om die stroombaan uitmekaar te haal.

Jy kry elke keer korrekte en bestendige lesings.

Hoofkomponente

Jy vind verskeie belangrike dele binne stroomtransformators. Elke onderdeel het 'n spesiale taak om jou te help om veilige en korrekte afmetings te kry.

Magnetiese kern: Hierdie deel maak 'n magnetiese veld vanaf die hoofstroom.

Enkeldraai-primêre geleier: Hierdie draad dra die groot stroom vanaf jou hoofstroombaan.

Sekondêre wikkeling met baie draaie: Hierdie spoel maak 'n kleiner stroom vir jou meters.

Stroomtransformators verander hoë elektriese strome in kleiner seine. Dit hou jou energiebestuur veilig en korrek. Jy kan kraggebruik kyk, probleme vind en jou toerusting beskerm. Die primêre wikkeling stuur 'n stroom deur die kern, en die sekondêre wikkeling gee jou 'n veilige uitset. Hierdie opstelling help jou om jou outomatiseringstelsels goed te laat werk.

CT Transformator Toepassings

Huidige meting in outomatisering

Jy gebruik ct-transformator-eenhede om stroom op baie maniere te meet. Hierdie toestelle help jou om stroom in stroombane veilig te kontroleer. Jy kan sien hoeveel energie jou masjiene gebruik. Dit help jou om probleme vroeg op te spoor en dinge te laat werk. Jy vermy lang stops en spaar geld.

Sommige maniere waarop jy stroomtransformators in outomatisering gebruik, is:

Meet stroom in stroombane

Kyk na energieverbruik in fabrieke

Vind vroeg tekens van slytasie of probleme

Kontroleer hoe goed stelsels werk om hulle beter te maak

Jy gebruik dikwels ct-transformator-eenhede vir energiemeting en fakturering. Hulle help slim meters om korrekte getalle te gee. Jy gebruik dit ook om kraggehalte in fabrieke te kyk. Dit help jou om kragprobleme te vind voordat dit erger word. In substasies help ct-transformator-eenhede met relais en om foute te vind. Jy gebruik dit in chemiese aanlegte vir intydse tjeks. Kalibrasielaboratoriums gebruik ct-transformatoreenhede om ander gereedskap te toets.

Beskerming en Veiligheid

Huidige transformators help om jou outomatiseringstelsels veilig te hou. Hulle verander hoë strome in kleiner, veiliger. Dit laat jou toe om stroombane sonder gevaar te kyk. Jy gebruik ct-transformator-eenhede om relais die regte data te gee. Hierdie relais vind vinnig oorstroom of kortsluitings. Hulle beskerm jou toerusting en werkers.

Stroomtransformators help jou om slegte dele vinnig te skei. Dit stop skade en hou mense veilig. Jy volg reëls om seker te maak ct-transformator-eenhede werk veilig. Hier is 'n paar belangrike reëls:

Motormonitering

Jy gebruik ct-transformator-eenhede om jou motors dop te hou. Hierdie toestelle help jou om te sien of motors die regte krag kry. As 'n motor te veel stroom gebruik, waarsku die ct-transformator jou. Dit kan oorladings of foute beteken.

Hier is maniere waarop jy stroomtransformators vir motors gebruik:

Jy kan kyk of motors krag op die regte manier kry.

Jy kan sien of 'n motor te veel stroom gebruik.

Jy kan neigings kyk en verrassingsmislukkings stop.

Ct-transformator-eenhede gee jou goeie akkuraatheid en presisie. Hulle werk vir baie huidige vlakke en gee isolasie. Dit hou jou gereedskap veilig en beskerm jou span. Ct-transformator-eenhede hanteer foutstrome goed en is klein en nie duur nie.

Slim roosters en hernubare energie

Jy gebruik ct-transformatoreenhede vir slimnetwerke en hernubare energie. Hierdie toestelle gee jou die korrekte huidige kontrole en foutopsporing in substasies en netwerke. Hul akkuraatheid help jou om die rooster bestendig te hou, selfs met son- of windkrag.

Ct-transformator-eenhede is die sleutel vir korrekte stroomkontroles en foutopsporing in substasies en netwerke.

Jy plaas dit in son- en windstelsels om hernubare energie by te voeg.

Hulle help om die rooster bestendig te hou met intydse tjeks en afstandbeheer.

Jy gebruik dit vir energiebestuur, vroeë regstellings en energiebesparing.

Slim transformators met ct-transformator-eenhede laat jou stelsels intyds kyk. Jy kan hulle van ver af beheer en vinnig optree. Dit help jou om die rooster sterk en gereed te hou vir nuwe veranderinge.

Kies 'n stroomtransformator

Sleutelkriteria

Jy moet kies die regte stroomtransformator vir jou stelsel. Die regte CT help jou om goeie lesings te kry en hou dinge veilig. Kyk eers na 'n paar belangrike dinge:

Jy moet die normale stroom- en termiese gradering ken. Dit help jou om die CT by jou stelsel te pas. Die kern- en draadmateriaal is ook belangrik. Staal en koper laat die CT beter werk en koel bly. Hoë isolasieklasse, soos H, help om die CT langer te hou.

Installasie wenke

Dit is belangrik om jou CT op die regte manier te installeer. Volg hierdie stappe:

Kies 'n CT wat by jou werk pas. Die stroom en grootte moet ooreenstem met jou stelsel.

Verbind die drade met die regte punte. As jy dit meng, kry jy verkeerde lesings.

Sommige foute is die gebruik van die verkeerde CT, slegte aarding of oop stroombane. Byvoorbeeld, die gebruik van 'n beskermings-CT vir meting kan foute veroorsaak. Grond altyd jou CT's reg om spanningspieke te stop.

Onderhoud

Die versorging van jou CT's laat hulle goed werk. Jy moet:

Kyk na die CT om te sien of dit stukkend of verslete is.

Toets die drade om probleme vroeg te vind.

Kontroleer die wikkelweerstand om probleme raak te sien.

Kyk na busse en kraanwisselaars om te sien of hulle werk.

Toets oliekwaliteit as jou CT olie gebruik.

Maak seker dat die kern geaard is om foute te stop.

As jy hoë akkuraatheid benodig, gaan elke jaar jou CT's na. Vir die meeste stelsels, kontroleer hulle elke twee of drie jaar. Eenvoudige stelsels benodig dalk net elke drie tot vyf jaar tjeks.

Huidige transducer en toekomstige tendense

Data-integrasie

'n Stroomomskakelaar verander elektriese seine in nuttige data. Dit help om jou outomatiseringstelsel beter te werk. Jy kan slimmer keuses maak en masjiene makliker beheer. Eerstens plaas jy die stroomomskakelaar in lyn met jou elektriese las. Dit voel die stroom wat daardeur gaan. Die toestel vind die magnetiese veld om die draad. Dit gebruik dikwels 'n Hall-effek sensor hiervoor. Die magneetveld verander in 'n elektriese sein. Hierdie sein stem ooreen met hoe groot die stroom is. Die sein word skoongemaak om geraas te verwyder. Dit maak dit meer akkuraat. Die finale sein gaan na jou beheerders of skerms. Jy kan die stroom daar kyk en nagaan. Baie stroomomskakelaars voeg ook isolasie by. Dit hou jou en jou masjiene veilig.

Fabrieke gebruik nou meer data-integrasie. Stroomomskakelaars verbind met IoT en slim stelsels. Dit laat jou intydse data kry. Jy kan hierdie data gebruik vir beter beheer. Digitale omskakelaars vervang analoog. Hulle gee jou meer akkurate lesings en vinniger data deel.

Digitale innovasies

Daar is baie nuwe digitale veranderinge in huidige transducers. Dit help jou om stroom beter te meet en minder spasie te gebruik. Passiewe waarneming gee jou meer presiese lesings. Dit is ook makliker om op te stel. Kleiner toestelle pas in stywe spasies as gevolg van strukturele integrasie. Jy kan een stroomomskakelaar vir baie take gebruik. Dit spaar jou geld. Standaardonderdele maak regmaak en opgradering eenvoudig. Slim tegnologie voeg digitale koppelvlakke by. Dit help jou om die rooster beter te kyk.

KI en IoT help jou om probleme te vind voordat dit gebeur. Nuwe materiale laat stroomomskakelaars langer hou en beter werk. Hierdie veranderinge help jou om energie slimmer te gebruik en stelsels beter te beheer.

Beperkings en uitdagings

Stroomomskakelaars het nog 'n paar probleme. Hitte kan opbou en seermaak hoe goed hulle werk. Jy moet hitte bestuur vir 'n lang lewe. Elektromagnetiese interferensie kan jou lesings verkeerd maak. Goeie filters help om hierdie geraas te stop. Onderhoud is moeilik omdat die ontwerp kompleks is. Geskoolde werkers is nodig om dit reg te maak.

Die bestuur van hitte help om jou toestel langer te hou.

Elektromagnetiese interferensie kan jou lesings mors.

Onderhoud verg tyd en vaardigheid.

Nuwe vastestof-ontwerpe en beter materiale help om hierdie probleme op te los. Modulêre ontwerpe en beter isolasie maak stroomomskakelaars veiliger en makliker om te gebruik. Jy gebruik stroomtransformators om masjiene te meet, te beskerm en te beheer. Om die regte CT te kies en daarvoor te sorg, gee jou goeie resultate. Nuwe idees verander hoe dinge werk. Die tabel hieronder wys hoe hierdie veranderinge jou sal help:

Slim transformators kan nou krag en spanning self verander. Dit help om vermorsing te stop.

Kom meer te wete oor nuwe gereedskap en maniere om jou stelsels goed te laat werk.
