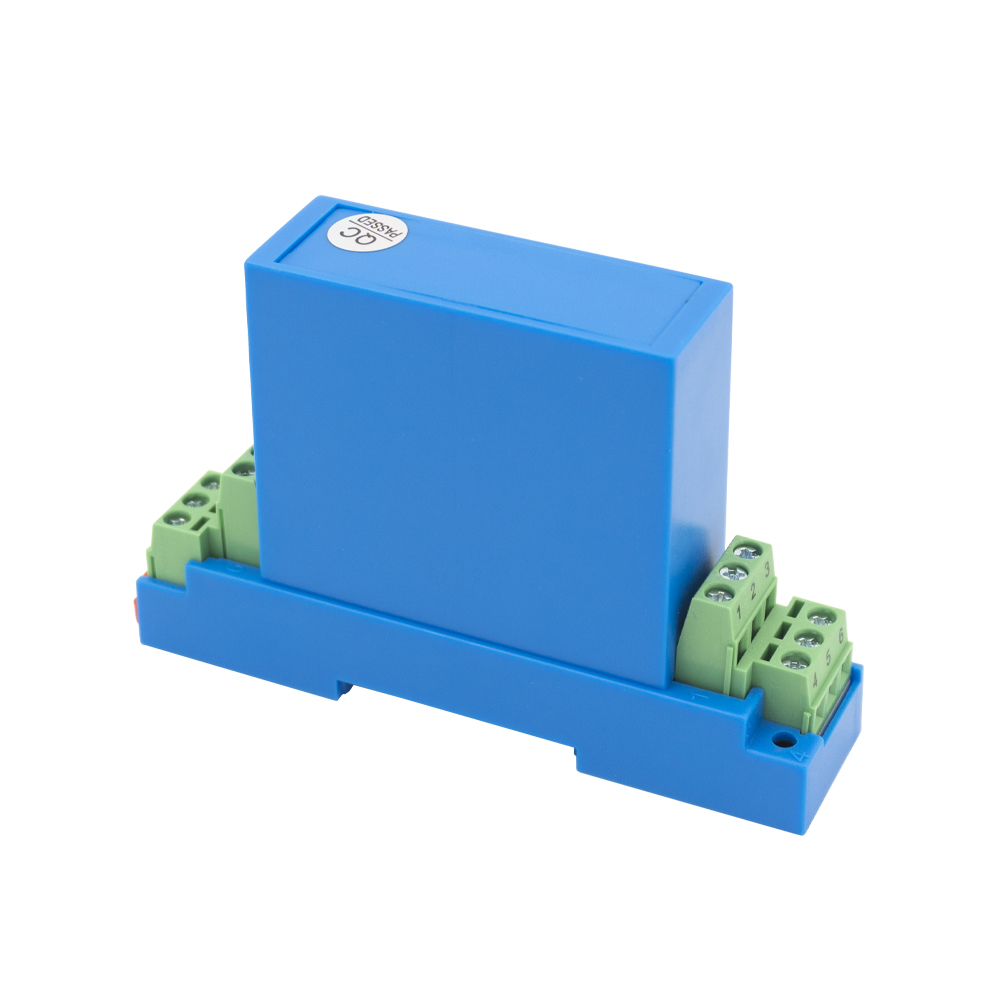

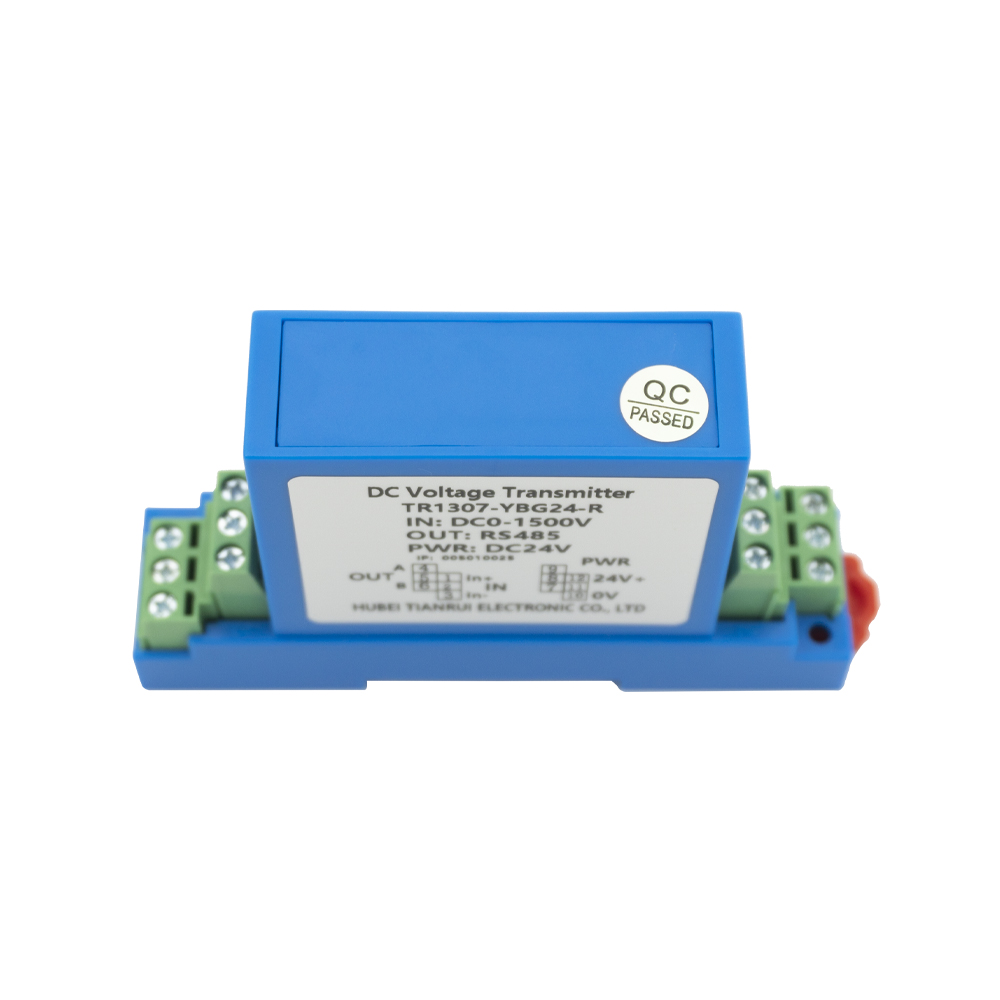

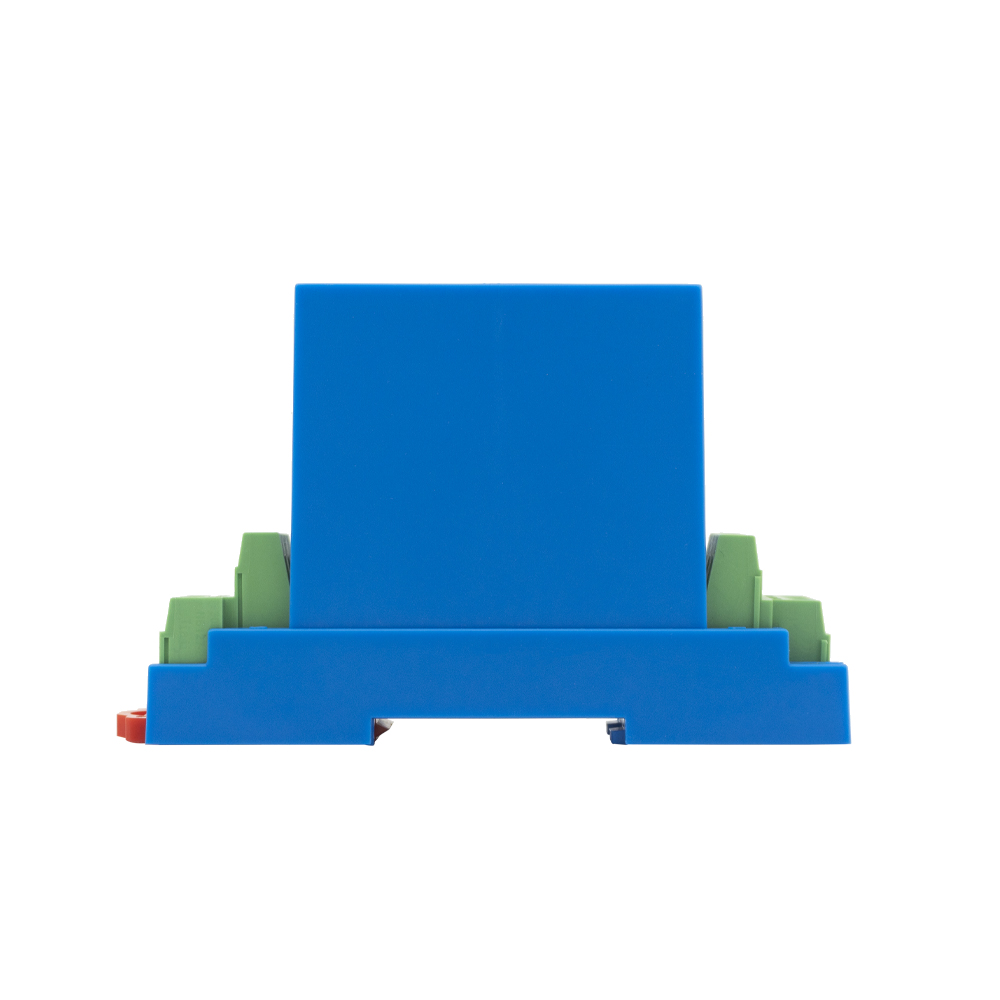

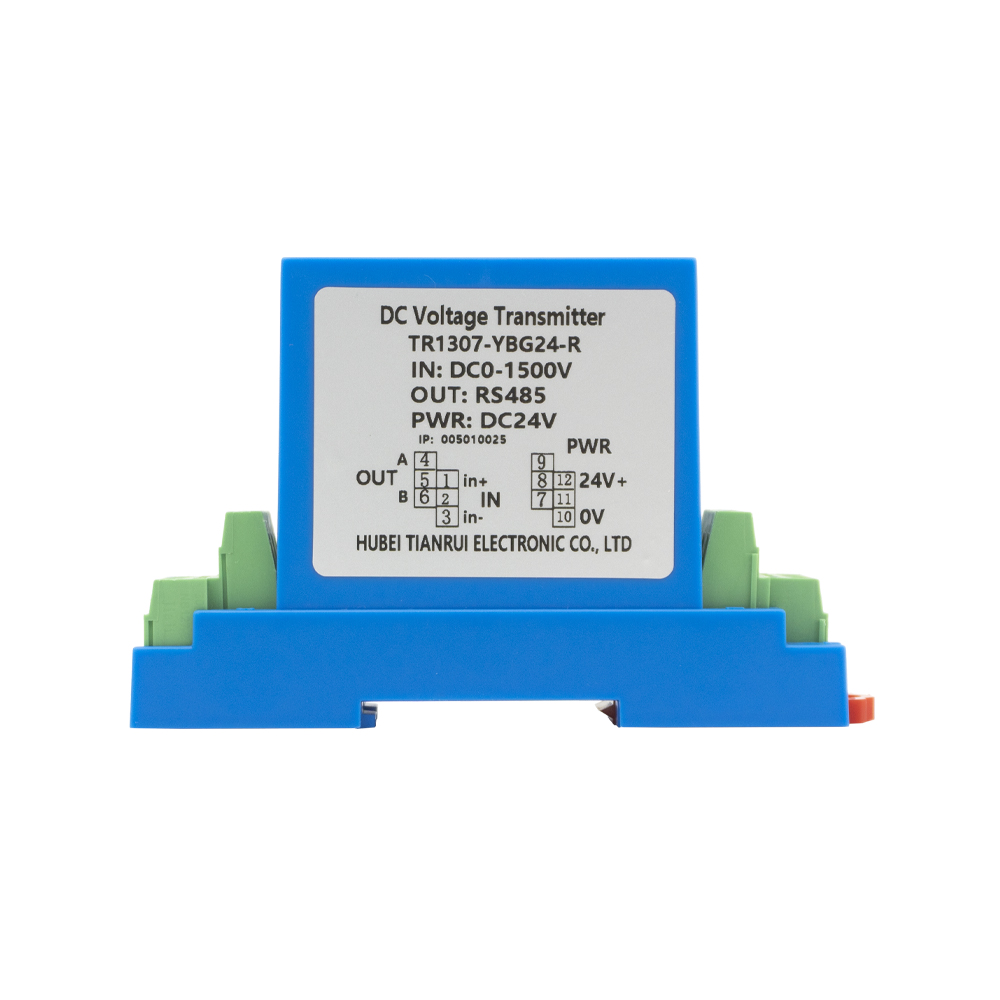

DC மின்னழுத்த மின்மாற்றி பவர் டிரான்ஸ்யூசர் உள்ளீடு 0-500V RS485 தற்போதைய சென்சார்

ஒரு DC மின்னழுத்த மின்மாற்றி (பவர் டிரான்ஸ்யூசர்) என்பது நேரடி மின்னழுத்தத்தை அளவிடுவதற்கும், கண்காணிப்பு மற்றும் கட்டுப்பாட்டு அமைப்புகளுக்கு 0-10V அல்லது 4-20mA போன்ற தரப்படுத்தப்பட்ட வெளியீட்டு சமிக்ஞையாக மாற்றுவதற்கும் பயன்படுத்தப்படும் ஒரு துல்லியமான சாதனமாகும். இது உயர் மின்னழுத்த உள்ளீடு மற்றும் குறைந்த மின்னழுத்த வெளியீடு ஆகியவற்றுக்கு இடையே நம்பகமான மின் தனிமைப்படுத்தலை வழங்குகிறது, பாதுகாப்பு மற்றும் சமிக்ஞை நிலைத்தன்மையை உறுதி செய்கிறது. DC மின்னழுத்த மாற்றிகள் அதிக துல்லியம், வேகமான பதில், குறைந்த வெப்பநிலை சறுக்கல் மற்றும் மின்காந்த குறுக்கீட்டிற்கு வலுவான எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளது.

கிடைக்கும்:



விசாரிக்கவும்

மாதிரி:
TR1307-YBG24-R
பிராண்ட்:
TR

தயாரிப்பு விளக்கம்

தயாரிப்பு அம்சங்கள்

ஏ மின்னழுத்த மின்மாற்றி (பவர் டிரான்ஸ்யூசர்) என்பது மின் மின்னழுத்தத்தை அளவிட வடிவமைக்கப்பட்ட ஒரு துல்லியமான சாதனம் மற்றும் அதை 0–10V அல்லது 4–20mA போன்ற தரப்படுத்தப்பட்ட வெளியீட்டு சமிக்ஞையாக மாற்றுவதற்கும் பயன்பாடுகளைக் கண்காணிப்பதற்கும் கட்டுப்படுத்துகிறது. இது உயர் மின்னழுத்த உள்ளீடுகள் மற்றும் குறைந்த அளவிலான வெளியீட்டு சுற்றுகளுக்கு இடையே நம்பகமான மின்சார தனிமைப்படுத்தலை வழங்குகிறது, பாதுகாப்பான செயல்பாடு மற்றும் சமிக்ஞை நிலைத்தன்மையை உறுதி செய்கிறது. மின்னழுத்த டிரான்ஸ்யூசர்கள் அதிக துல்லியம், வேகமான பதில், குறைந்த வெப்பநிலை சறுக்கல் மற்றும் மின்காந்த குறுக்கீட்டிற்கு வலுவான எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளது. அவை மின் விநியோக அமைப்புகள், தொழில்துறை ஆட்டோமேஷன், ஆற்றல் மேலாண்மை மற்றும் மின் சோதனை உபகரணங்களில் பரவலாகப் பயன்படுத்தப்படுகின்றன, நிகழ்நேர மின்னழுத்த கண்காணிப்பு, கணினி பாதுகாப்பு மற்றும் மேம்பட்ட ஒட்டுமொத்த செயல்திறனை செயல்படுத்துகின்றன.

உயர் துல்லியம் - துல்லியமான மற்றும் நிலையான DC மின்னழுத்த அளவீட்டை வழங்குகிறது

மின் தனிமை - உள்ளீடு மற்றும் வெளியீடு இடையே பாதுகாப்பான தனிமைப்படுத்தலை உறுதி செய்கிறது

நிலையான வெளியீடு - எளிதான கணினி ஒருங்கிணைப்புக்கு 0-10V அல்லது 4-20mA ஆதரிக்கிறது

தயாரிப்பு பயன்பாடுகள்

பவர் சப்ளை & பேட்டரி அமைப்புகள்: தொலைத்தொடர்பு/தொழில்துறை வசதிகளில் ரெக்டிஃபையர்கள், யுபிஎஸ் மற்றும் பேட்டரி வங்கிகளின் வெளியீட்டு மின்னழுத்தத்தைக் கண்காணித்தல்.

தொழில்துறை செயல்முறை கட்டுப்பாடு: ஆட்டோமேஷன், மோட்டார் கட்டுப்பாடு மற்றும் உற்பத்தி சாதனங்களில் பிஎல்சி மற்றும் டிரைவ்களுக்கு மின்னழுத்த கருத்துக்களை வழங்குதல்.

புதுப்பிக்கத்தக்க ஆற்றல்: சூரிய PV வரிசைகள், காற்றாலை மாற்றிகள் மற்றும் ஆற்றல் சேமிப்பு அமைப்புகளில் DC பஸ் மின்னழுத்தத்தை அளவிடுதல்.

போக்குவரத்து மின்மயமாக்கல்: மின்சார வாகனங்கள் மற்றும் சார்ஜிங் நிலையங்களில் பேட்டரி பேக்குகள் மற்றும் DC இணைப்பு மின்னழுத்தத்தைக் கண்காணித்தல்.

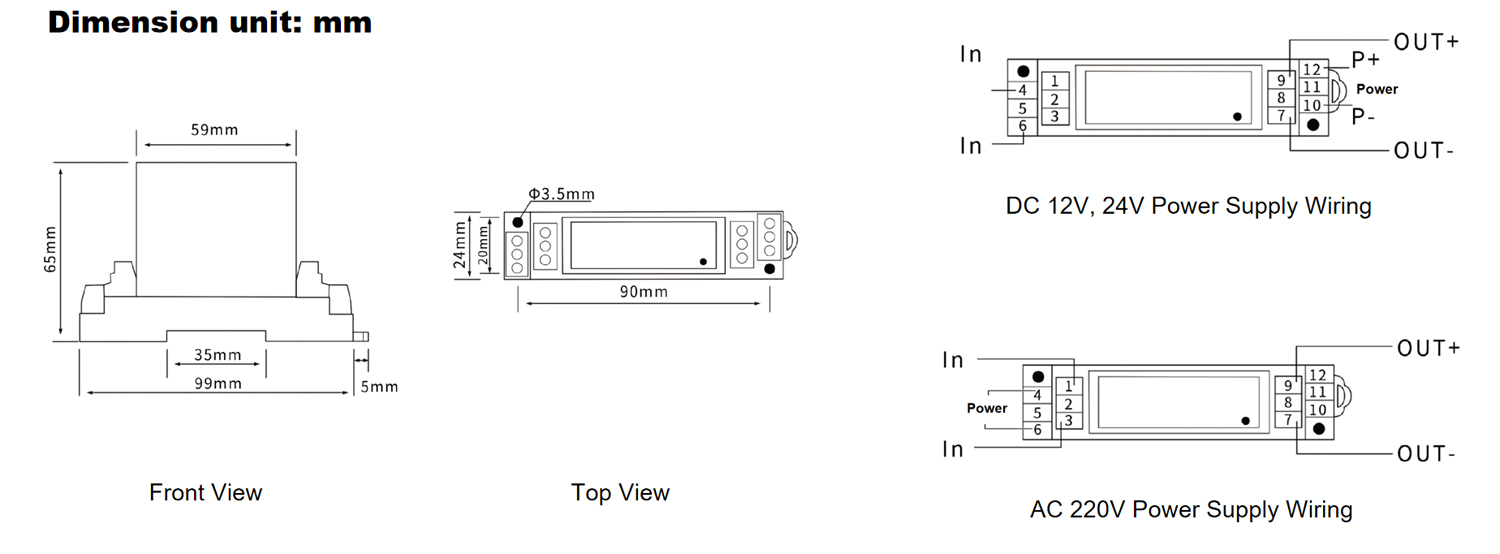

இயந்திர பரிமாணம்(மிமீ)

TR1207-YBG24-07

தொழில்நுட்ப தரவு

மின் அளவுருக்கள்	முதன்மை அளவீட்டு வரம்பு	0-500V DC	இரண்டாம் நிலை மதிப்பிடப்பட்ட வெளியீடு	0-5V, 0-10V, 4 ~ 20mA, 0 ~ 20mA
	துல்லியம்	1%	நேர்கோட்டுத்தன்மை	0.50%
	சுமை திறன்	5mA	மின்னழுத்தத்தைத் தாங்கும் ஆற்றல் அதிர்வெண்	2.5kV AC/1min
	வெப்பநிலை சறுக்கல்	≤500PPM/℃	அலைவரிசை அலைவரிசை	DC-20kHz
	di/dt துல்லியமாக பின்பற்றப்படுகிறது	>50A/μs	தற்போதைய நுகர்வு	< 10mA+I _{அவுட்}
	பதில் நேரம்	< 200ms	பவர் சப்ளை மின்னழுத்தம்	24V DC
செயல்படும் சூழல்	சுற்றுப்புற இயக்க வெப்பநிலை	-10℃-+70℃	சுற்றுப்புற சேமிப்பு வெப்பநிலை	-25℃-+85℃
