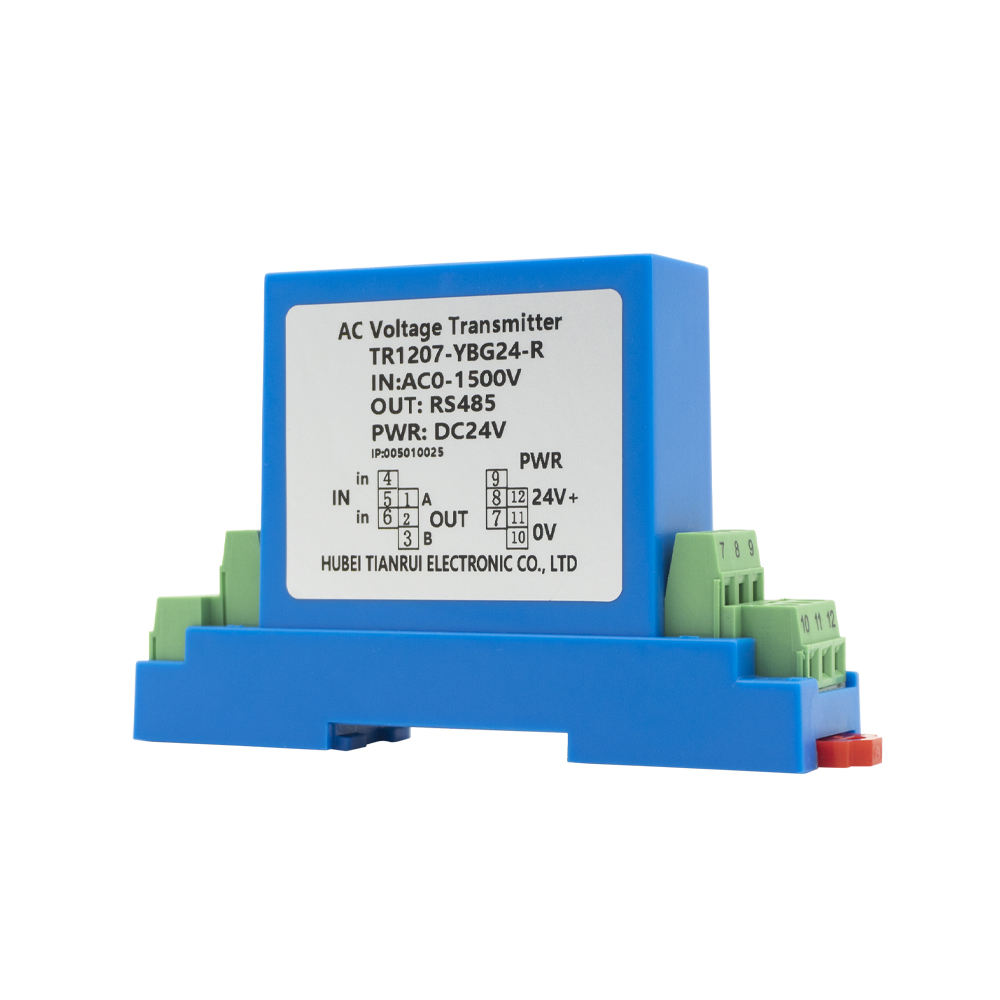

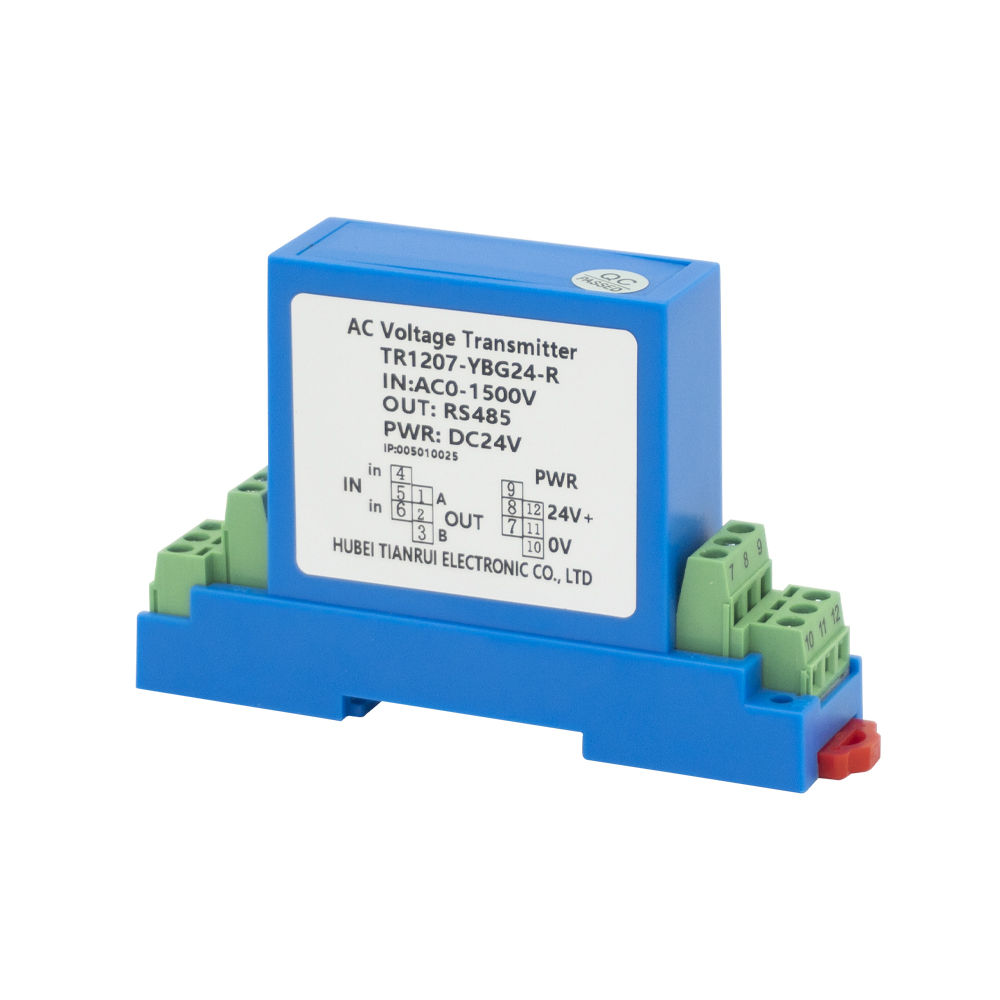

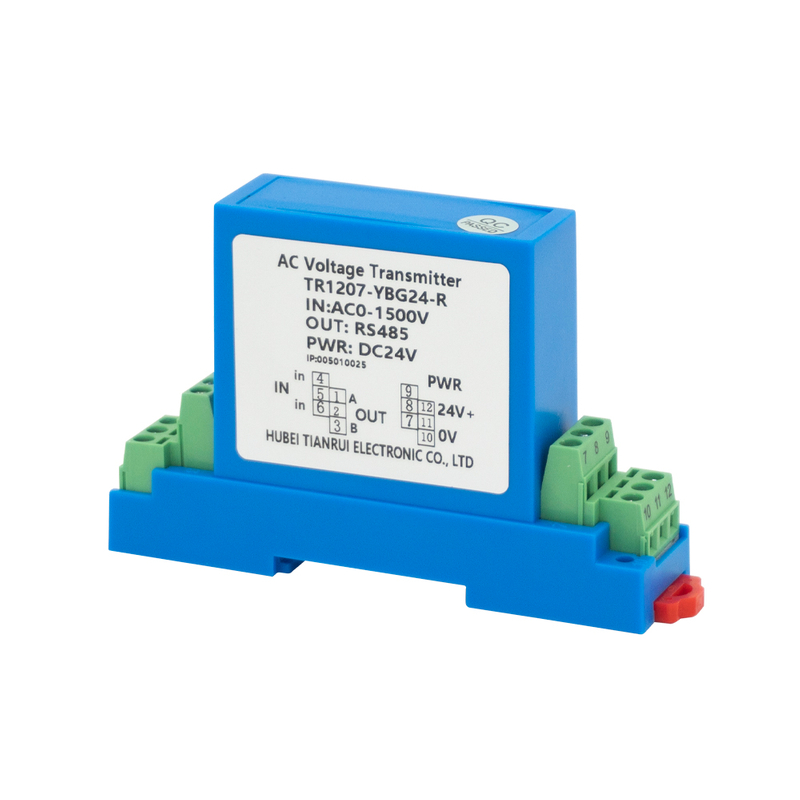

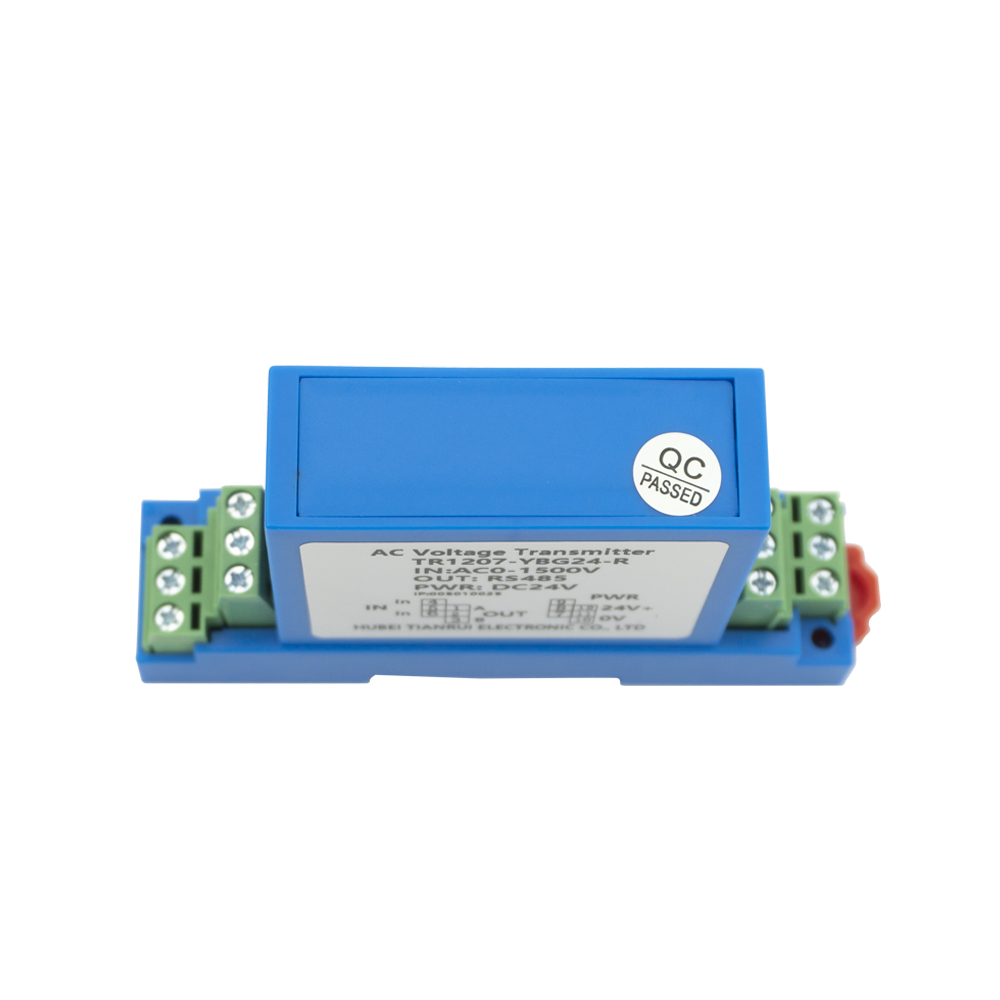

TR1207-YBG24-R
TR
ஒரு ஏசி மின்னழுத்த மின்மாற்றி (தற்போதைய சென்சார்) என்பது AC மின்னழுத்தத்தைக் கண்காணிக்கவும், கட்டுப்பாட்டு மற்றும் கண்காணிப்பு அமைப்புகளுக்கு ஏற்ற விகிதாசார மின் சமிக்ஞையாக மாற்றவும் பயன்படும் ஒரு அளவிடும் சாதனமாகும். இது 0–10V அல்லது 4–20mA போன்ற துல்லியமான, நிலையான மற்றும் நம்பகமான வெளியீட்டு சமிக்ஞைகளை வழங்க தற்போதைய உணர்திறன் தொழில்நுட்பத்துடன் மின்னழுத்த அளவீட்டை ஒருங்கிணைக்கிறது. சாதனம் உயர் மின்னழுத்த உள்ளீடு மற்றும் குறைந்த மின்னழுத்த வெளியீடு இடையே பயனுள்ள மின் தனிமைப்படுத்தலை வழங்குகிறது, பாதுகாப்பான செயல்பாட்டை உறுதி செய்கிறது மற்றும் மின்காந்த குறுக்கீட்டிற்கு வலுவான எதிர்ப்பை வழங்குகிறது. AC மின்னழுத்த மின்மாற்றிகள் மின் விநியோகம், தொழில்துறை ஆட்டோமேஷன், ஆற்றல் மேலாண்மை மற்றும் மின் உபகரணங்கள் கண்காணிப்பு ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகின்றன, இது கணினி திறன், பாதுகாப்பு மற்றும் செயல்பாட்டு நம்பகத்தன்மையை மேம்படுத்த உதவுகிறது.
மின் விநியோக அமைப்புகள்: சுவிட்ச் கியர் மற்றும் துணை மின்நிலையங்களில் பஸ்பார் மற்றும் வரி மின்னழுத்தங்களைக் கண்காணித்தல்.
தொழில்துறை ஆட்டோமேஷன்: உற்பத்தி செயல்முறைகளில் பிஎல்சிகள் மற்றும் மோட்டார் டிரைவ்களுக்கு மின்னழுத்த கருத்துக்களை வழங்குதல்.
புதுப்பிக்கத்தக்க ஆற்றல்: சூரிய/காற்றாலை மின் அமைப்புகளில் ஏசி கிரிட் மின்னழுத்தம் மற்றும் இன்வெர்ட்டர் வெளியீட்டைக் கண்காணித்தல்.
கட்டிட மேலாண்மை: HVAC மற்றும் லைட்டிங் கட்டுப்பாட்டு அமைப்புகளுக்கான விநியோக மின்னழுத்தத்தை அளவிடுதல்.
| மின் அளவுருக்கள் | முதன்மை அளவீட்டு வரம்பு | 0-1500V ஏசி | இரண்டாம் நிலை மதிப்பிடப்பட்ட வெளியீடு | 0-5V, 0-10V, 4-20mA, 0-20mA |
| துல்லியம் | 1% | நேர்கோட்டுத்தன்மை | 0.50% | |
| சுமை திறன் | 5mA | மின்னழுத்தத்தைத் தாங்கும் ஆற்றல் அதிர்வெண் | 2.5kV AC/1min | |
| வெப்பநிலை சறுக்கல் | ≤500PPM/℃ | அலைவரிசை அலைவரிசை | 50 ஹெர்ட்ஸ் | |
| di/dt துல்லியமாக பின்பற்றப்படுகிறது | >50A/μs | தற்போதைய நுகர்வு | < 10mA+I அவுட் | |
| பதில் நேரம் | < 200ms | பவர் சப்ளை மின்னழுத்தம் | 12V, 24V DC; 220V ஏசி | |
| செயல்படும் சூழல் | சுற்றுப்புற இயக்க வெப்பநிலை | -10℃-+70℃ | சுற்றுப்புற சேமிப்பு வெப்பநிலை | -25℃-+85℃ |
