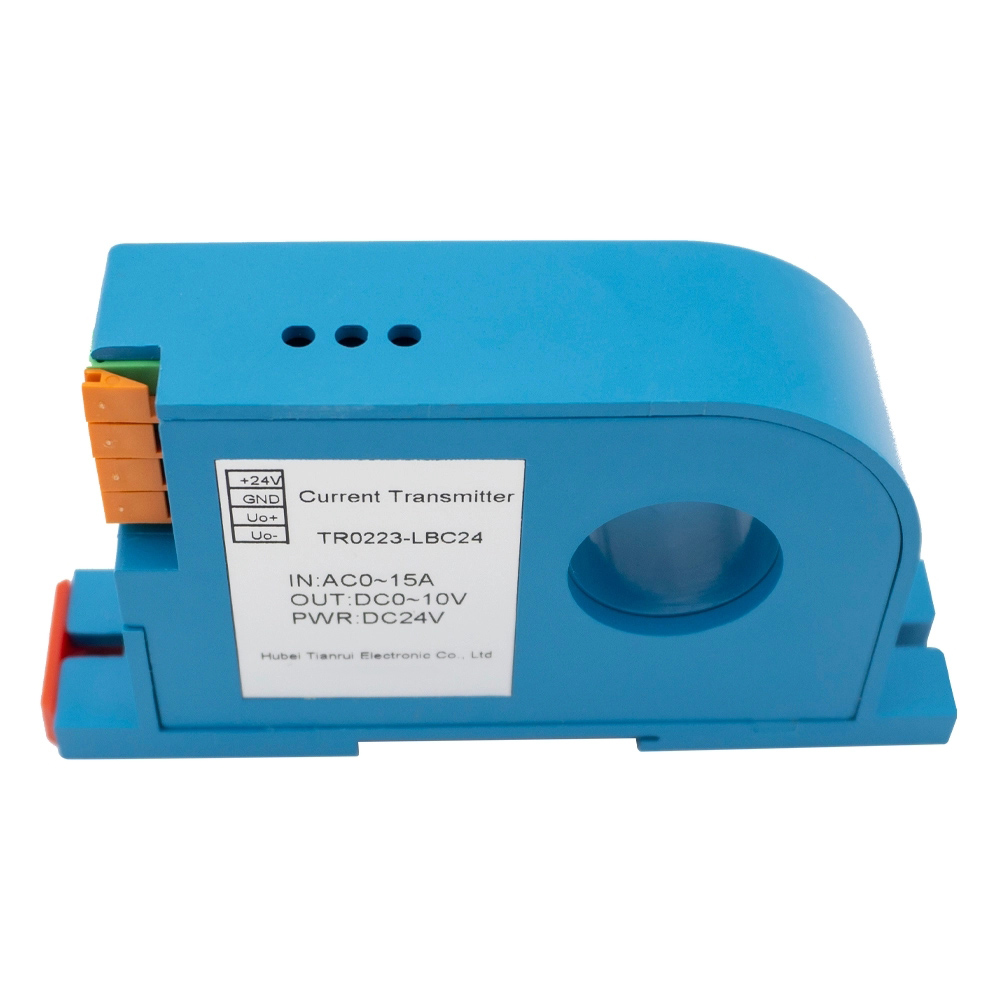

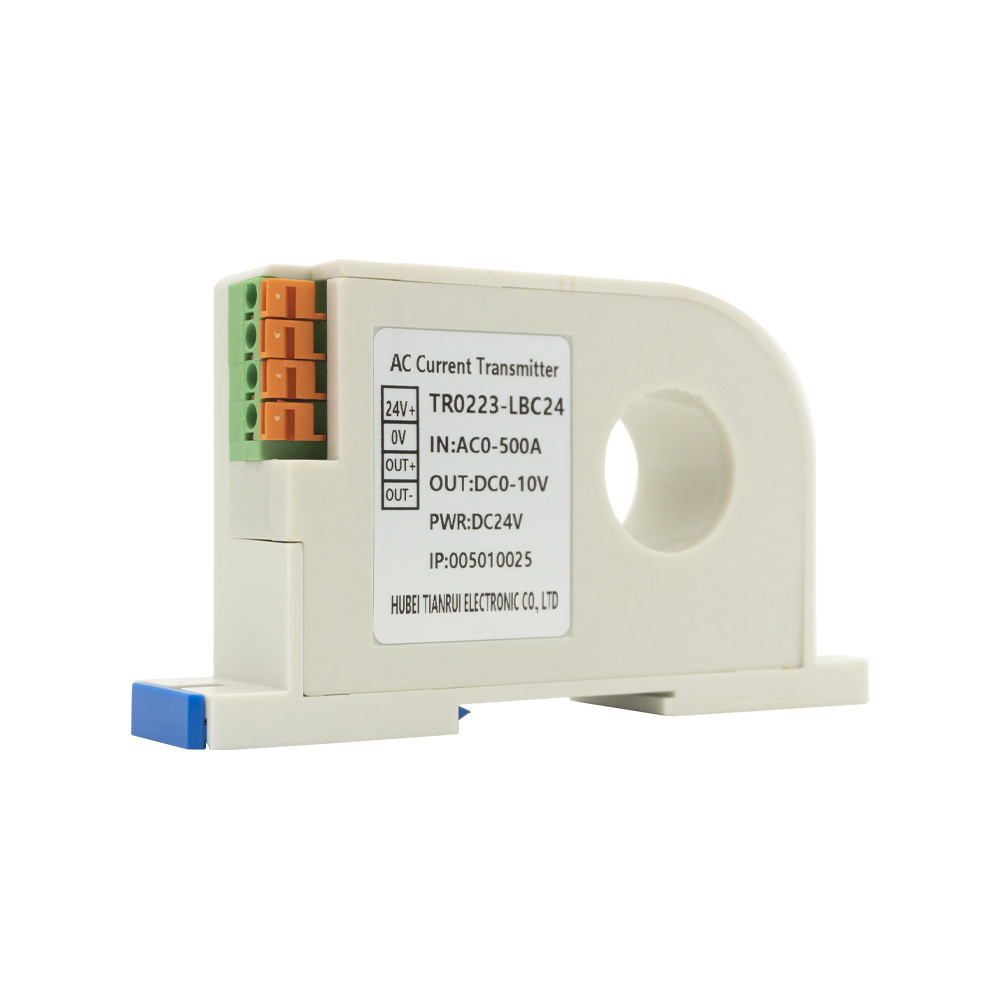

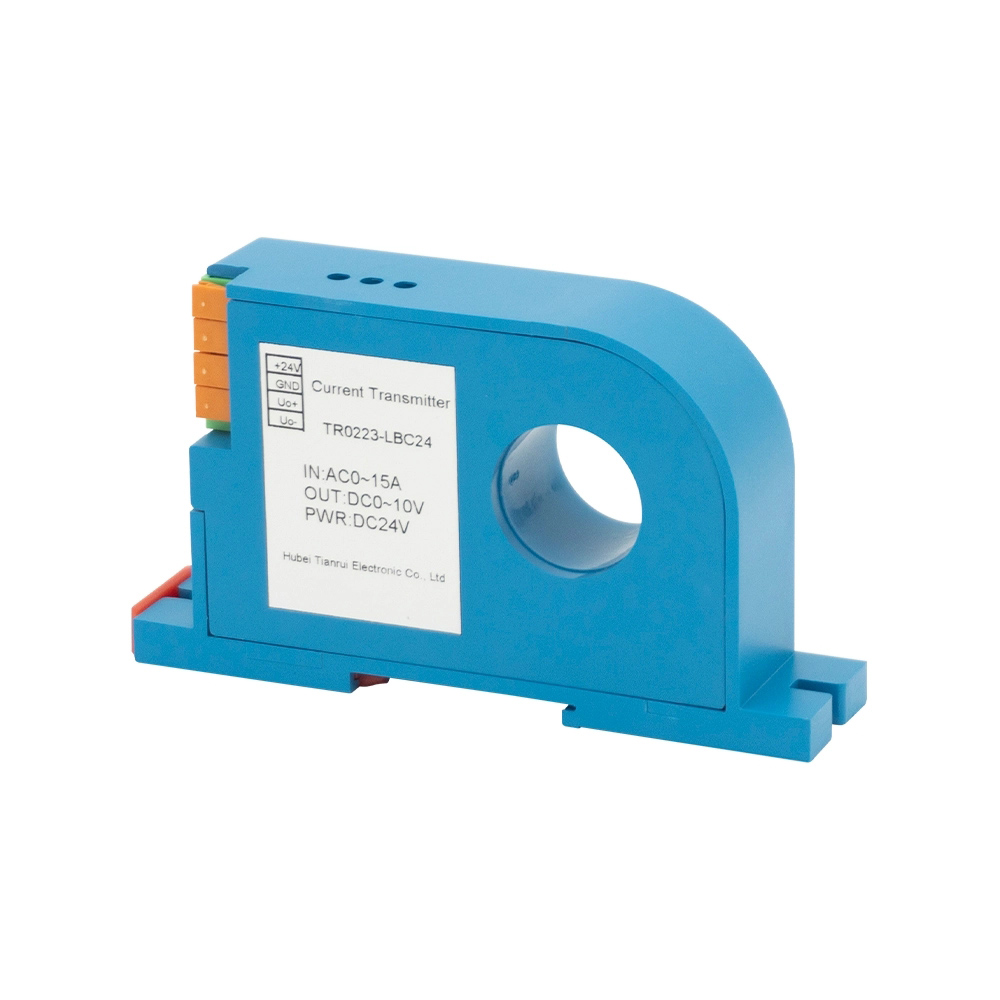

TR0223-LBC24
TR
தயாரிப்பு கண்ணோட்டம்
ஏ தற்போதைய டிரான்ஸ்மிட்டர் (தற்போதைய மின்மாற்றி) என்பது AC அல்லது DC மின்னோட்டத்தை 0–5V, 0–10V அல்லது 4–20mA போன்ற விகிதாசார நிலையான சமிக்ஞையாக மாற்றும் ஒரு சாதனமாகும். இது முதன்மை மின்சுற்று மற்றும் கட்டுப்பாடு அல்லது கண்காணிப்பு அமைப்புக்கு இடையே கால்வனிக் தனிமைப்படுத்தலை வழங்குகிறது, அளவீட்டு பாதுகாப்பு மற்றும் துல்லியத்தை உறுதி செய்கிறது. பயன்படுத்தி ஹால் எஃபெக்ட் அல்லது தற்போதைய டிரான்ஸ்ஃபார்மர் தொழில்நுட்பம், இது அதிக துல்லியம், வலுவான நிலைத்தன்மை மற்றும் விரைவான பதிலைக் கொண்டுள்ளது. தற்போதைய டிரான்ஸ்மிட்டர்கள் சக்தி அமைப்புகள், தொழில்துறை ஆட்டோமேஷன், மோட்டார் டிரைவ்கள், புதுப்பிக்கத்தக்க ஆற்றல் மற்றும் ஆற்றல் கண்காணிப்பு பயன்பாடுகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன. நிகழ்நேர தற்போதைய அளவீடு, தவறு கண்டறிதல் மற்றும் கணினி செயல்திறன் மேம்படுத்தல் ஆகியவற்றில் அவை முக்கிய பங்கு வகிக்கின்றன.
தயாரிப்பு அம்சங்கள்
* சிறந்த துல்லியம், நல்ல நேர்கோட்டுத்தன்மை.
* தலையீட்டிற்கு அதிக நோய் எதிர்ப்பு சக்தி, சிறந்த CMRR.
* குறைந்த சறுக்கல், குறைந்த சக்தி, பரந்த அலைவரிசை.
* துளையிடப்பட்ட அமைப்பு, செருகும் இழப்பு இல்லை.
தயாரிப்பு பயன்பாடு
* தானியங்கி கட்டுப்பாடு.
* அளவிடும் மீட்டர்.
* ரயில்வே கண்காணிப்பு அமைப்பு.
* நிலையக் கட்டுப்பாட்டு அமைப்பு.
அளவு தாளைப் பதிவிறக்கவும்
இயந்திர பரிமாணம்(மிமீ)
சுற்று இணைப்பு வரைபடம்
தொழில்நுட்ப தரவு
@TA=25℃, வேறுவிதமாகக் கூறப்படாவிட்டால்
வகை |
TR0223-LBC24 |
|
நான் பிஎன் |
முதன்மை மதிப்பிடப்பட்ட உள்ளீட்டு மின்னோட்டம் |
ஏசி 15 ஏ |
ஐ பி |
முதன்மை தற்போதைய அளவீட்டு வரம்பு |
ஏசி 0-18 ஏ |
வி எஸ்.என் |
இரண்டாம் நிலை மதிப்பிடப்பட்ட வெளியீட்டு மின்னழுத்தம் |
DC 10V |
யு சி |
பவர் சப்ளை மின்னழுத்தம் |
DC 24V |
ஆர்.எல் |
சுமை திறன் |
ஆர் எல் ≤ 500Ω |
ε எல் |
நேர்கோட்டுத்தன்மை |
0.1% |
எக்ஸ் |
துல்லியம் |
± 0.5% |
BW |
அலைவரிசை அலைவரிசை |
40-5kHz |
அதிக சுமை திறன் |
10 முறை |
|
ஐ சி |
தற்போதைய நுகர்வு |
<15mA+I எஸ் |
யு டி |
மின்னழுத்தத்தைத் தாங்கும் ஆற்றல் அதிர்வெண் |
2.5kV AC/1min |
டி ஆர் |
பதில் நேரம் |
<200மி.வி |
ஐ0 |
தற்போதைய ஆஃப்செட் |
≤80μA |
வெப்பநிலை சறுக்கல் |
≤500ppm/ ℃ |
|
டி ஏ |
சுற்றுப்புற இயக்க வெப்பநிலை |
-10℃ -+70 ℃ |
டி எஸ் |
சுற்றுப்புற சேமிப்பு வெப்பநிலை |
-25℃ -+85 ℃ |
I எஸ் : வெளியீட்டு மின்னோட்டம்
