Produktegenskaper

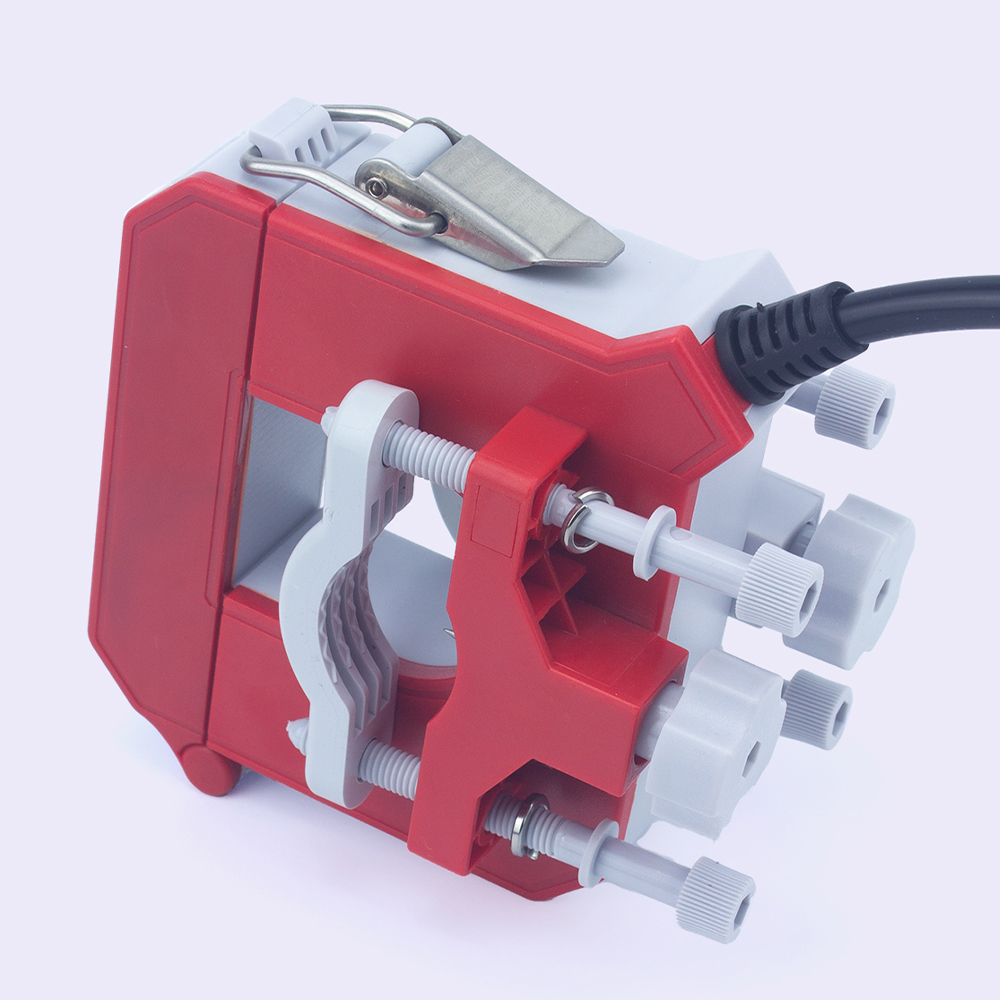

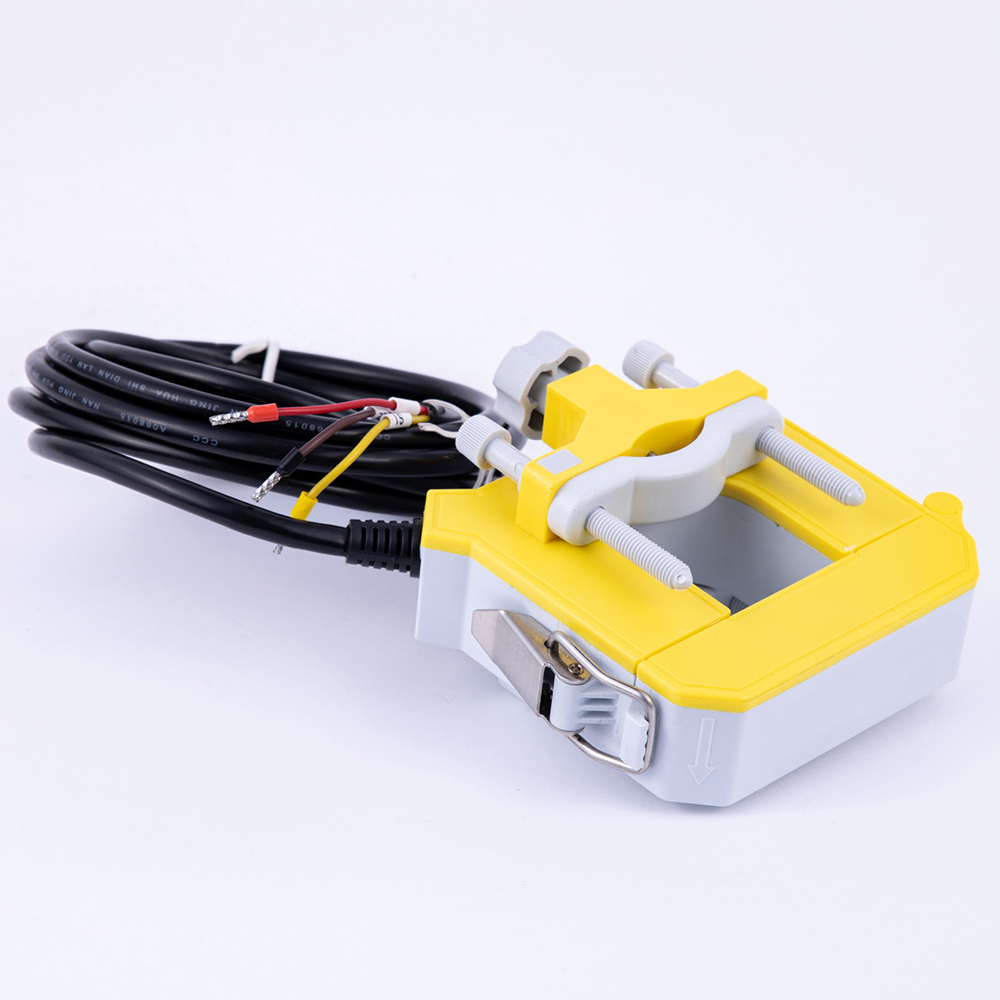

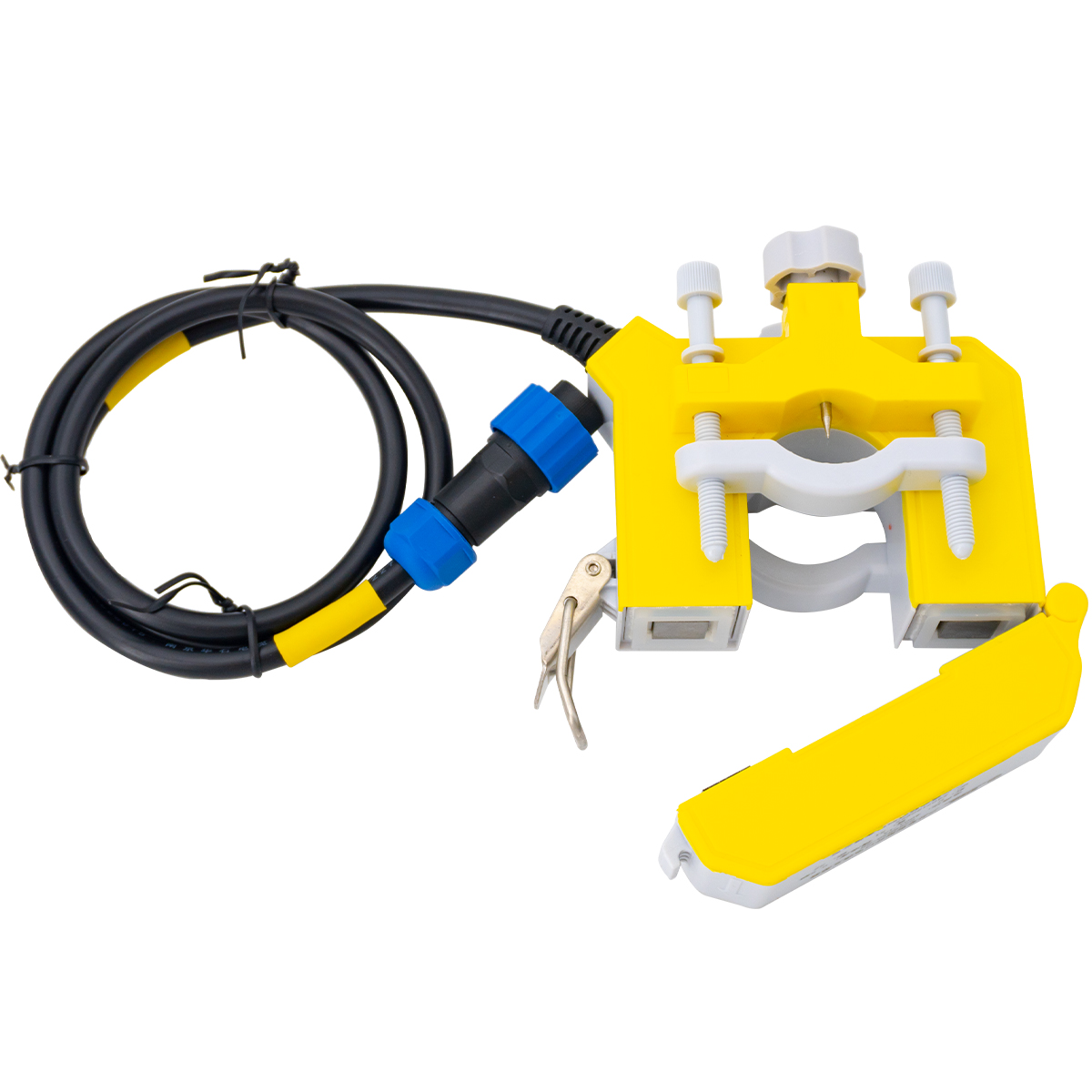

* Dubbel punktering för att ta elektricitet, dubbla fixeringsklämmor för att fixera kablar, stabil och pålitlig spänningssignalinsamling; öppen och stäng struktur, lätt att installera på plats och lätt att använda. Snabb och enkel installation eller borttagning utan att koppla bort den primära kabeln som testas, effektivt för säker och enkel strömtestning.
* Alla manuella delar är isolatorer, som kan drivas under spänning och kan förgrenas var som helst på kabeln.

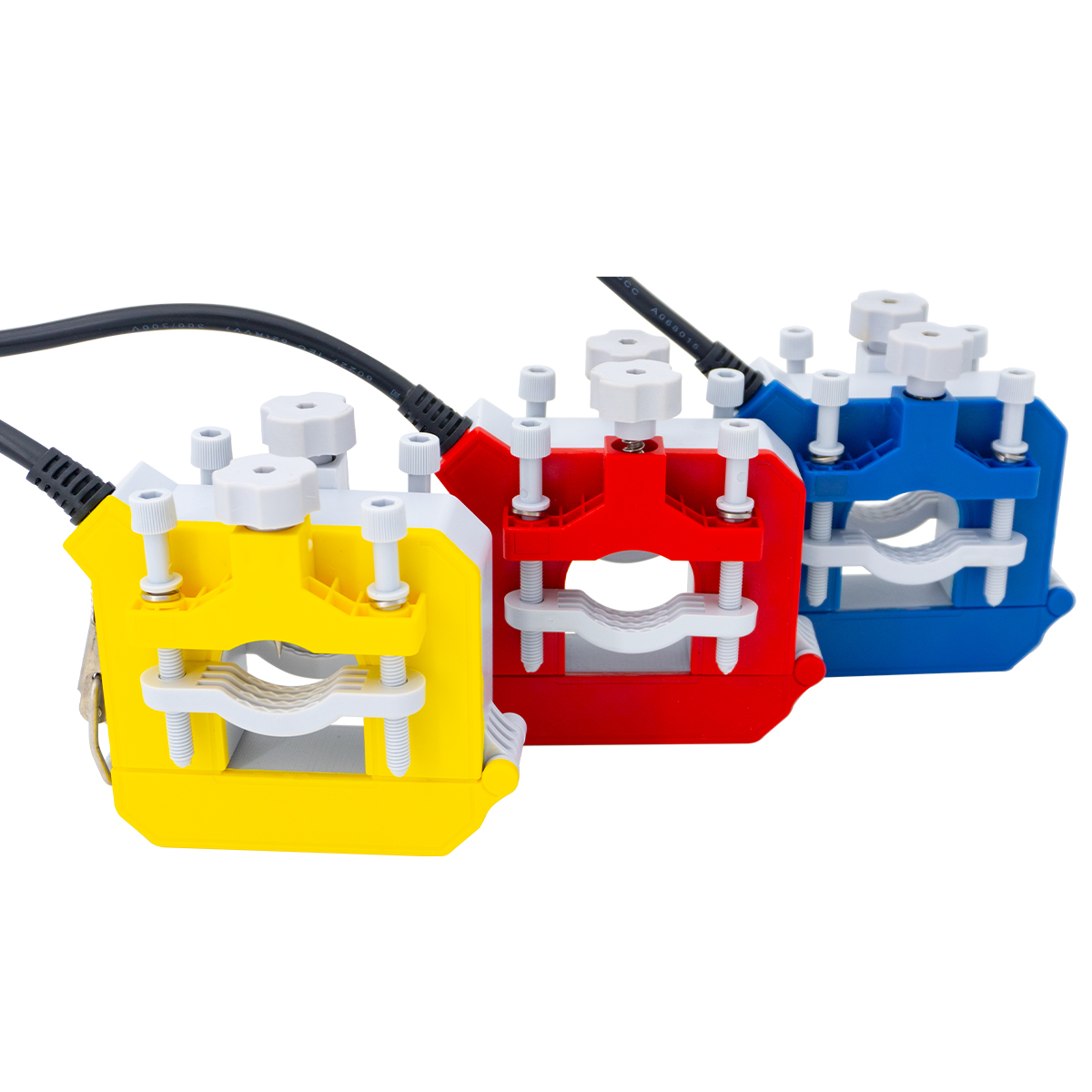

* Utseendet är dubbel skarvningsfärg och installationsriktningen och fasskillnaden kan bedömas efter färg (A fas – gul, B fas – grön, C fas – röd ).
* Skalet antar en integrerad gjutningsprocess för ultraljudssvetsning, och den magnetiska kärnans lindningsstruktur är gjuten med epoxiharts och den vattentäta nivån kan vara IP66.
* Anta hög magnetisk, bra linjäritet och hög känslighet.
Produktapplikation
Med sin dubbla signalinsamling (ström + spänning) och enkla installation, används denna produkt flitigt i följande nyckelsystem:
* Elsäkerhetsvarning: Elektriskt brandövervakningssystem, elövervakningssystem för brandutrustning.
* Smart Grid-övervakning: Smart elsystem, smart lågspänningsnät, litet strömjordsystem.
* Pålitligt skydd av utrustning: Reläskyddssystem, motorskyddssystem.
Att tillhandahålla realtidsövervakningsdata med hög precision av linjeström och spänning för ovanstående scenarier är en nyckelavkänningsenhet för att förverkliga utrustningens tillståndsövervakning och säkerhetsskydd.
Produkt prarmeters
Elektrisk prestanda |
Drifttemperatur |
-40℃～+70℃ |
Relativ luftfuktighet |
≤90 % |
Spänningsnivå |
0,4/0,66/0,72 kV |
Linjärt område |
5 %–120 % |
Märk ingångsström |
50 ~ 600A |
Nominell utström |
1A |
Nominell kapacitet |
1VA-2VA |
Nominell frekvens |
50/60Hz |
Noggrannhetsklass |
0.5 |
Dielektrisk styrka |
1000M Ω/500V/1min |
Mekaniska parametrar |
Skal och skelett |
PA/PC Brännbarhetsklass 94-V0 |
Utdatametod |
Flexibel PVC-mantlad tråd |
Strömutgång |
Gul linje – brun linje |
Uteffekt |
Röd linje |
Kärnmaterial |
Silikon stål |
Öppnings- och stängningsstruktur |
'304'Fäst med oskiljbar skruv |
Punkteringsnål |
Rostfritt stål'304' |
Byggnadsplan |
Fästvred för att låsa kabeln |
Kaliber |
36mm×46mm |
Adapterkabels diameter |
25 mm 2~ 240 mm2 |
Mått (mm)

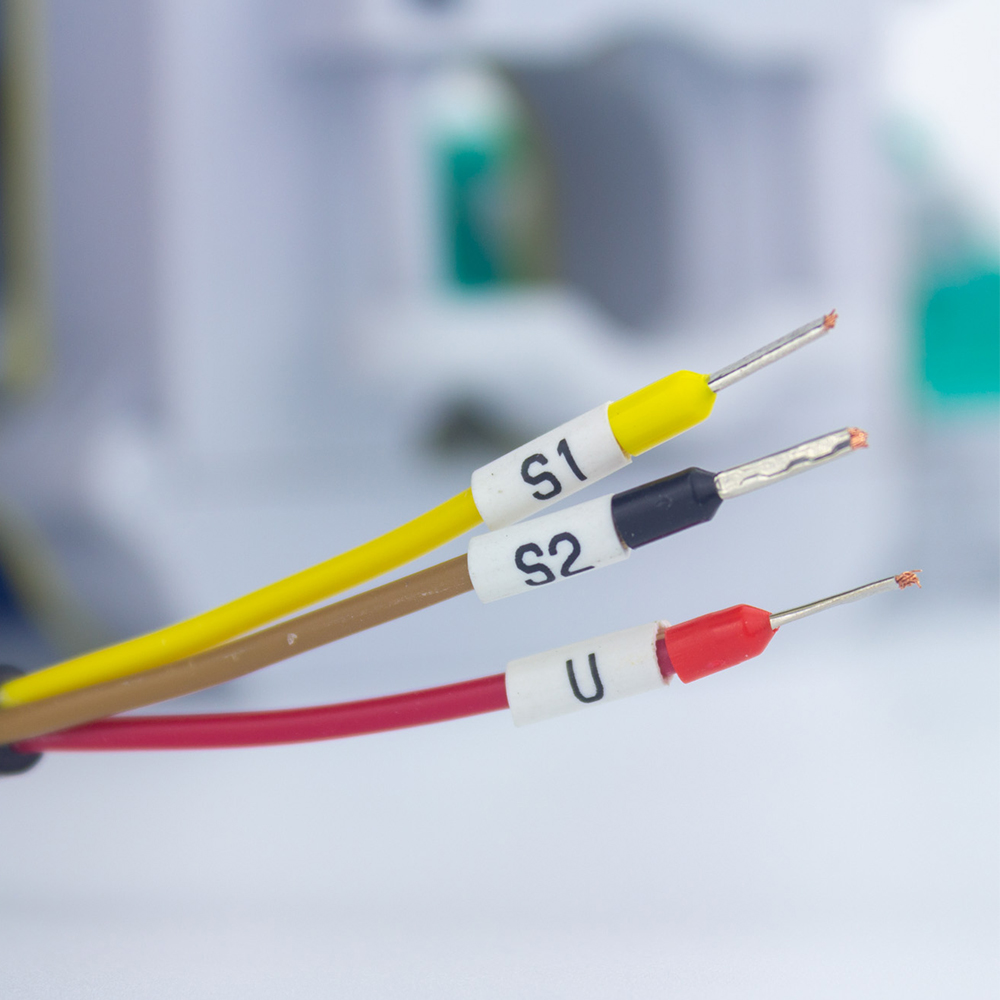

Beskrivning av utgångsledning:
1. Ingångsänden är en kabel genom kärnan (P1 → P2).
2. Utgångsänden leds ut av en mantlad tråd med tre kärnor.
3. Den röda trådkärnan är spänningsmätningsterminalen (leds ut av två punkteringsnålar).
4. Gula och bruna linjer representerar sekundär strömsignalutgång.
5. Definiera polaritetsöverensstämmelsen mellan 'P1' och den gula linjen som Siming-änden (*).
Försiktighetsåtgärder vid installation
* När transformatorn är påslagen måste du bära isolerande handskar och dina händer får inte direkt vidröra den röda kärnan av den skärmade ledningen.
* Innan kiselstålkärnan stängs, se till att ändytan på snittet är ren, fri från fläckar och föroreningar; Den måste behandlas med rostskyddsmedel.
