Tokovni transformatorji (CT) in tuljave Rogowskega sta dve bistveni vrsti naprav za zaznavanje toka, ki se pogosto uporabljajo v električnih sistemih za merjenje, zaščito in nadzor. Oba služita istemu namenu – merjenju izmeničnega toka (AC) – vendar se njuna načela delovanja, zgradba in uporaba precej razlikujejo. Razumevanje razlik med njimi pomaga inženirjem pri izbiri prave rešitve za natančnost, stroške in prilagodljivost namestitve.
1. Načelo delovanja
A Tokovni transformator (CT) deluje na principu elektromagnetne indukcije. Sestavljen je iz primarnega navitja, magnetnega jedra in sekundarnega navitja. Primarno navitje prenaša tok, ki ga je treba izmeriti, ustvarjeno magnetno polje pa inducira sorazmeren tok v sekundarnem navitju. CT pretvori velike primarne tokove v manjši, standardiziran sekundarni tok (običajno 1 A ali 5 A), ki ga lahko varno uporabljajo merilni instrumenti ali zaščitni releji.
A Tuljava Rogowskega pa deluje na principu medsebojne induktivnosti brez uporabe železnega jedra. V bistvu je tuljava z zračnim jedrom, navita okoli prožnega, nemagnetnega materiala. Ko je nameščeno okoli prevodnika, po katerem teče AC, spreminjajoče se magnetno polje inducira napetost v tuljavi, ki je sorazmerna s hitrostjo spremembe toka (di/dt). Elektronsko integratorsko vezje nato ta napetostni signal pretvori v signal, ki je sorazmeren z dejanskim tokom.
2. Konstrukcija in načrtovanje

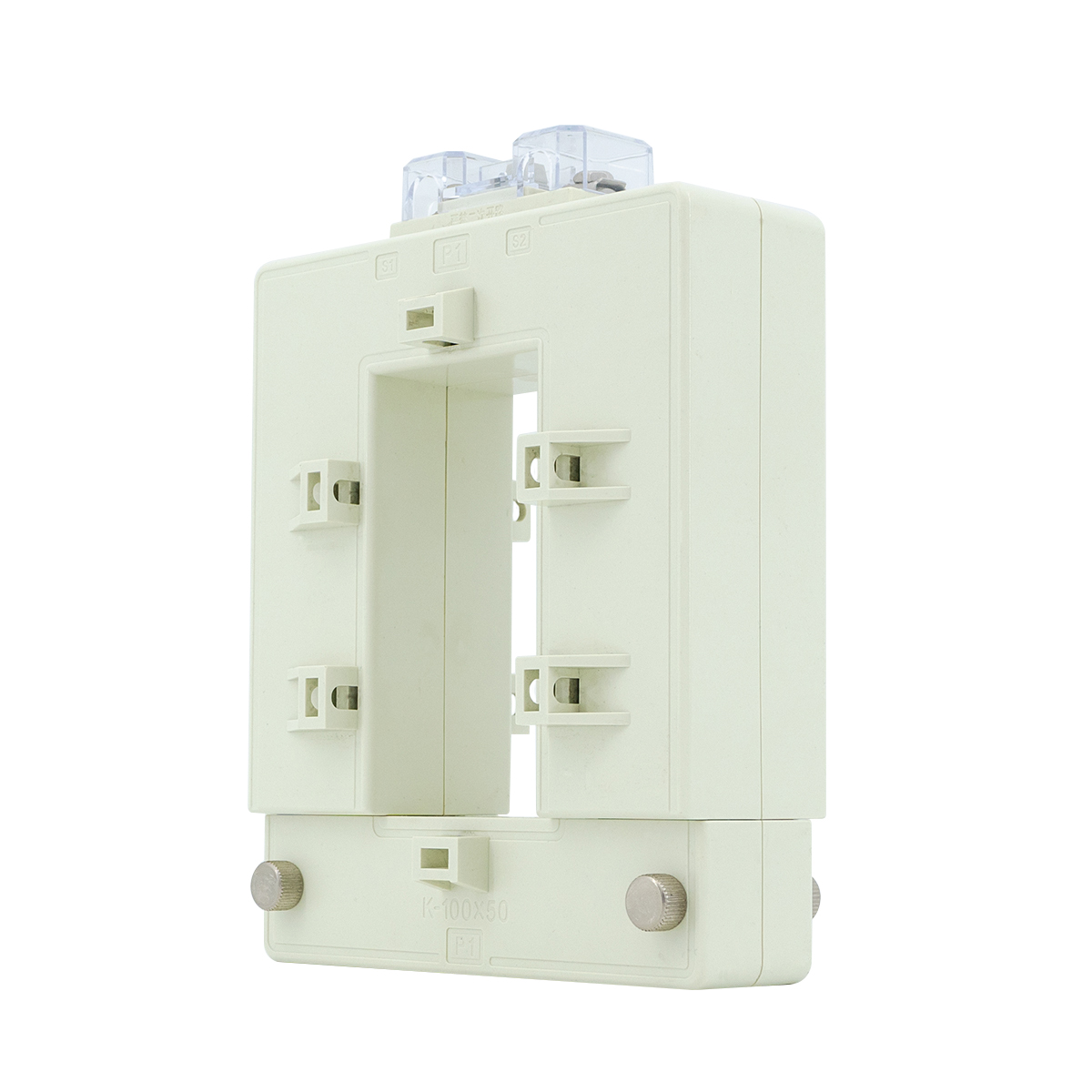

CT-ji so toge naprave z zaprtim magnetnim jedrom, ki so običajno izdelane iz laminiranega železa ali feritnih materialov. Lahko so različnih izvedb - palični, toroidni ali z deljenim jedrom - odvisno od potreb namestitve. CT so zasnovani za visoko natančne meritve in imajo pogosto fiksne dimenzije.
Rogowski tuljave so nasprotno lahke, prožne in brez jedra. Njihova vrvi podobna zasnova, ki jo je mogoče odpreti, omogoča enostavno ovijanje okoli velikih ali nepravilno oblikovanih vodnikov, zaradi česar so idealni za naknadno vgradnjo. Ker ne uporabljajo feromagnetnega materiala, nimajo učinkov nasičenja in histereze, ki lahko popačijo meritve v tradicionalnih CT-jih.
3. Merilno območje in linearnost
CT-ji imajo omejeno merilno območje zaradi nasičenosti magnetnega jedra. Ko tok preseže nazivno zmogljivost, natančnost znatno pade. Zato je treba CT skrbno izbrati glede na trenutno oceno sistema.
Rogowski tuljave ponujajo zelo širok dinamični razpon in odlično linearnost, ker nimajo magnetnega jedra. Brez popačenja lahko natančno izmerijo zelo visoke in zelo nizke tokove. Zaradi tega so primerni za aplikacije, ki vključujejo hitro spreminjajoče se ali impulzne tokove, kot so močnostna elektronika, pogoni s spremenljivo hitrostjo ali analiza prehodnosti.
4. Natančnost in frekvenčni odziv
CT-ji na splošno zagotavljajo visoko natančnost znotraj njihove nazivne frekvence in tokovnega območja, zaradi česar so idealni za merjenje in zaščito v energetskih sistemih. Vendar je njihov frekvenčni odziv omejen, običajno od 50 Hz do nekaj kHz.
Rogowski tuljave zagotavljajo izjemno širok frekvenčni odziv, od nekaj Hz do nekaj MHz, kar jim omogoča zajemanje prehodnih, harmoničnih in visokofrekvenčnih signalov. Njihova natančnost je odvisna od stabilnosti in natančnosti vezja integratorja.
5. Varnost in namestitev
Ker imajo CT sekundarni tokokrog, ki lahko ustvari nevarne napetosti, če so pod obremenitvijo odprti, je treba z njimi ravnati previdno. Nepravilna uporaba lahko povzroči poškodbe opreme ali električni udar. Namestitev običajno zahteva odklop primarnega vodnika, razen če je uporabljen tip z deljenim jedrom.
Rogowski tuljave so same po sebi varnejše, saj so nevsiljive in nimajo neposredne električne povezave z vodnikom. Njihova prilagodljiva zasnova omogoča hitro in varno namestitev brez prekinitve napajanja.
6. Aplikacije
CT se večinoma uporabljajo pri distribuciji električne energije, merjenju energije in zaščitnih relejih v transformatorskih postajah, stikalnih napravah in transformatorjih. Prednost imajo, kadar je potrebna natančnost pri standardnih frekvencah.
Rogowski tuljave se pogosto uporabljajo v prenosnih merilnih sistemih, analizatorjih kakovosti električne energije, spremljanju harmonikov in zaznavanju prehodnega toka. Zaradi široke pasovne širine in enostavne namestitve so idealni za industrijsko diagnostiko in začasne meritve.
7. Povzetek
Če povzamemo, CT-ji so robustni in natančni za meritve v stabilnem stanju v tradicionalnih energetskih sistemih, medtem ko so tuljave Rogowskega prilagodljive, lahke in boljše za visokofrekvenčne, široke razpone ali nevsiljive aplikacije. Izbira med obema je odvisna od specifičnih merilnih zahtev, omejitev namestitve in želenega frekvenčnega odziva.
Obe tehnologiji se dopolnjujeta v sodobnih električnih sistemih, kjer CT zagotavljajo zanesljivo merjenje in zaščito, tuljave Rogowski pa nudijo napredne diagnostične in nadzorne zmogljivosti.
