Productoverzicht
A Stroomsensor is een elektronisch apparaat dat wordt gebruikt voor het detecteren en meten van elektrische stroom die door een geleider stroomt. Het zet de stroom om in een proportioneel elektrisch signaal, waardoor bewaking, controle en bescherming van elektrische systemen mogelijk is. Stroomsensoren kunnen zowel AC- als DC-stromen meten met behulp van verschillende technologieën zoals Hall-effect, shuntweerstand of stroomtransformator. Ze worden veel gebruikt in vermogenselektronica, motorbesturing, energiebeheer en industriële automatisering. Met kenmerken als hoge nauwkeurigheid, snelle respons en compact ontwerp spelen stroomsensoren een sleutelrol bij het garanderen van een veilige werking en efficiënte prestaties van moderne elektrische en elektronische apparatuur.
Producteigenschappen
* Meerkanaals magnetische compensatiefeedback.
* Kleine verkeerd uitgelijnde stromingen.
* Superieure lineariteit.
* Hoge isolatieweerstand.
* Kleine fout tussen invoer en uitvoer.
* Brede frequentiebandbreedte.
* Snelle reactiesnelheid.
* Hoge resolutie.
* Lage temperatuurafwijking.
Producttoepassing
* Nieuwe energiedetectie.
* Vervang halproducten.
* Vermogen elektronische meting.
* Industriële controle en meting.
* Medische faciliteit.
* Standaard voor laboratoriumtests.
* Spoorverkeer.
* Instrumenten en apparaten.
Productparameters
Type |
Symbool |
Testconditie |
Min |
Beoordeeld |
Max |
Eenheid |
Meetbereik |
Ik PM |
|
-- |
±300 |
±340 |
Adc |
Voeding |
V c |
Volledig bereik |
±12 |
±15 |
±15,5 |
Vdc |
Huidig verbruik |
ik c |
Binnen het IPM - bereik |
±20 |
±170 |
±200 |
mA |
Verhouding |
K N |
Invoer: uitvoer |
2000:1 |
-- |
Nominale uitgangsstroom |
ik SN |
Primaire nominale stroom |
-- |
±150 |
-- |
mA |
Weerstand meten |
R M |
Zie afbeelding 1 |
-- |
10 |
-- |
Ω |
Precisie |
X e |
25±10℃ |
-- |
-- |
0.05 |
% |
Lineariteit |
ε L |
-- |
-- |
-- |
0.02 |
% |
Temperatuurafwijkingscoëfficiënt |
TCI UIT |
-- |
-- |
-- |
0.1 |
ppm/K |
Nul-offsetstroom |
ik o |
25±10℃ |
-- |
-- |
±10 |
uA |
Nul-offsetstroom |
Ik oT |
Volledige bedrijfstemperatuur |
-- |
-- |
±10 |
uA |
Rimpelstroom |
In |
Gelijkstroom-10 Hz |
-- |
-- |
2 |
uA |
Dynamische responstijd |
t r |
5% tot 90%I PN |
-- |
-- |
1 |
ons |
di/dt Nauwkeurig gevolgd |
di/dt |
-- |
200 |
-- |
-- |
A/ons |
Frequentiebandbreedte (- 3 dB) |
F |
-- |
0 |
-- |
100 |
kHz |
Opmerking: De nominale stroom is de effectieve stroom bij AC-meting
Algemeen kenmerk
Type |
Symbool |
Testconditie |
Min |
Beoordeeld |
Max |
Eenheid |
Bedrijfstemperatuurbereik |
TA |
-- |
-40 |
-- |
+85 |
℃ |
Opslagtemperatuurbereik |
T S |
-- |
-55 |
-- |
+100 |
℃ |
Beveiligingsfunctie
Type |
Symbool |
Testconditie |
Min |
Beoordeeld |
Beoordeeld |
Eenheid |
Geïsoleerde spanning is bestand tegen |
Tussen primair en secundair |
Vd |
50 Hz, 1 min |
-- |
5 |
-- |
kV |
Transiënte isolatie is bestand tegen spanning |
Tussen primair en secundair |
Vw |
50us |
-- |
10 |
-- |
kV |
Dit product is een gegoten onderdeel, ABS-materiaal, vorm- en afmetingentolerantie in overeenstemming met GB/T14486-2008 MT6;

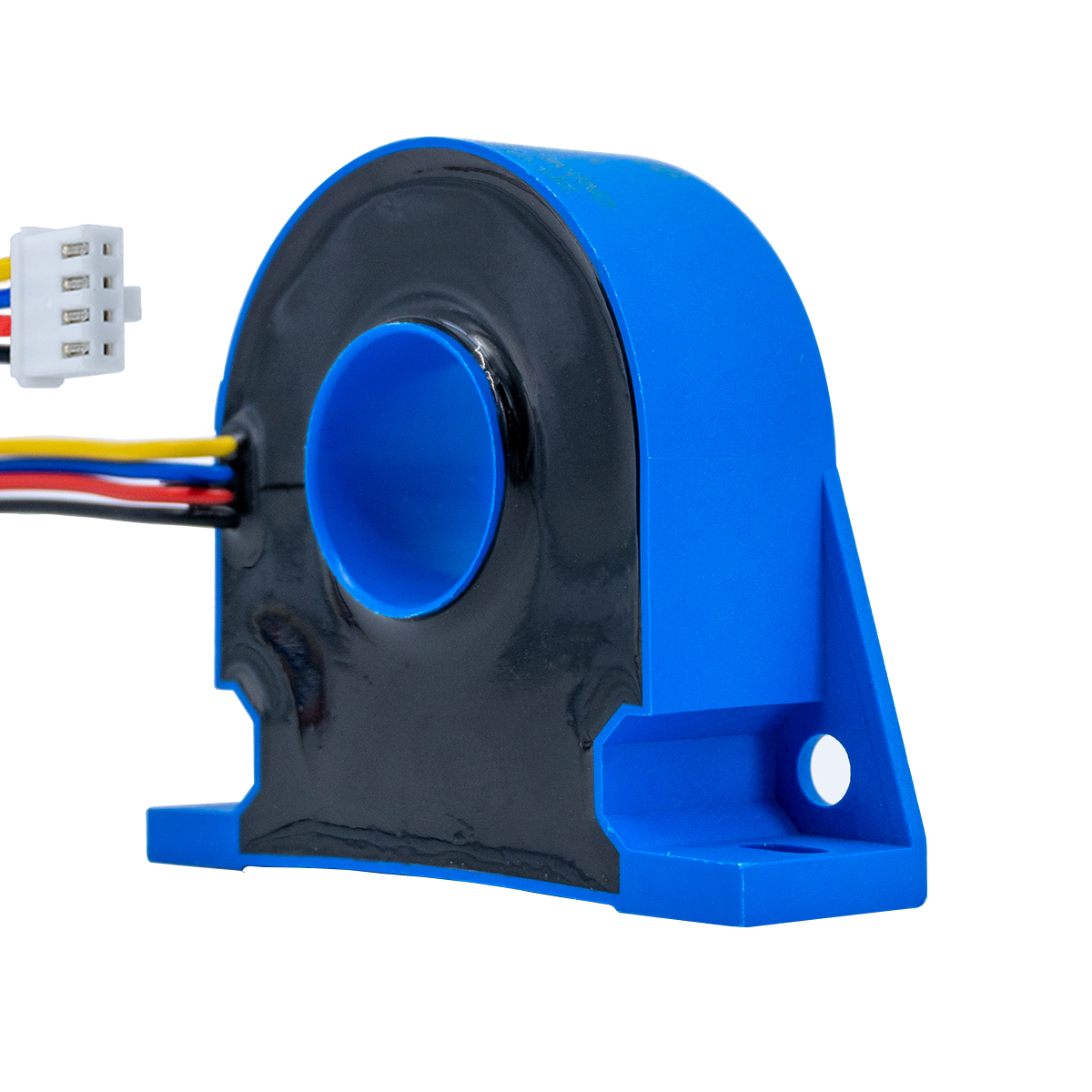

Uitgangstype draaddraad, draad: Teflon 1332-20AWG/19-0.185TS/0D1.56, aangesloten op XHB-4Y bajonetaansluiting.
