Επισκόπηση προϊόντος
ΕΝΑ Ο αισθητήρας ρεύματος είναι μια ηλεκτρονική συσκευή που χρησιμοποιείται για την ανίχνευση και τη μέτρηση του ηλεκτρικού ρεύματος που ρέει μέσω ενός αγωγού. Μετατρέπει το ρεύμα σε αναλογικό ηλεκτρικό σήμα, επιτρέποντας την παρακολούθηση, τον έλεγχο και την προστασία των ηλεκτρικών συστημάτων. Οι αισθητήρες ρεύματος μπορούν να μετρήσουν τόσο ρεύματα AC όσο και DC χρησιμοποιώντας διάφορες τεχνολογίες όπως το φαινόμενο Hall, την αντίσταση διακλάδωσης ή τον μετασχηματιστή ρεύματος. Χρησιμοποιούνται ευρέως σε ηλεκτρονικά ισχύος, έλεγχο κινητήρα, διαχείριση ενέργειας και βιομηχανικό αυτοματισμό. Με χαρακτηριστικά όπως υψηλή ακρίβεια, γρήγορη απόκριση και συμπαγής σχεδιασμός, οι αισθητήρες ρεύματος διαδραματίζουν βασικό ρόλο στη διασφάλιση της ασφαλούς λειτουργίας και της αποτελεσματικής απόδοσης του σύγχρονου ηλεκτρικού και ηλεκτρονικού εξοπλισμού.
Χαρακτηριστικά προϊόντος
* Πολυκαναλική ανατροφοδότηση μαγνητικής αντιστάθμισης.
* Μικροσκοπικά κακώς ευθυγραμμισμένα ρεύματα.
* Ανώτερη γραμμικότητα.
* Υψηλή αντοχή στην απομόνωση.
* Μικρό σφάλμα μεταξύ εισόδου και εξόδου.
* Εύρος ζώνης ευρείας συχνότητας.
* Γρήγορη ταχύτητα απόκρισης.
* Υψηλής ανάλυσης.
* Μετατόπιση χαμηλής θερμοκρασίας.
Εφαρμογή προϊόντος
* Ανίχνευση νέας ενέργειας.
* Αντικαταστήστε τα προϊόντα αίθουσας.
* Ηλεκτρονική μέτρηση ισχύος.
* Βιομηχανικός έλεγχος και μέτρηση.
* Ιατρική εγκατάσταση.
* Πρότυπο για εργαστηριακές δοκιμές.
* Σιδηροδρομική κυκλοφορία.
* Όργανα και συσκευές.
Παράμετροι προϊόντος
Τύπος |
Σύμβολο |
Συνθήκη δοκιμής |
Ελάχ |
Βαθμολογήθηκε |
Μέγ |
Μονάδα |
Εύρος μέτρησης |
ΣΤ |
|
-- |
±300 |
±340 |
Adc |
Τροφοδοτικό |
V γ |
Πλήρης γκάμα |
±12 |
±15 |
±15,5 |
Vdc |
Τρέχουσα κατανάλωση |
εγώ γ |
Εντός του I PM εύρους |
±20 |
±170 |
±200 |
mA |
Αναλογία |
Κ Ν |
Είσοδος: Έξοδος |
2000:1 |
-- |
Ονομαστικό ρεύμα εξόδου |
I SN |
Πρωτεύον ονομαστικό ρεύμα |
-- |
±150 |
-- |
mA |
Μέτρηση Αντίστασης |
R M |

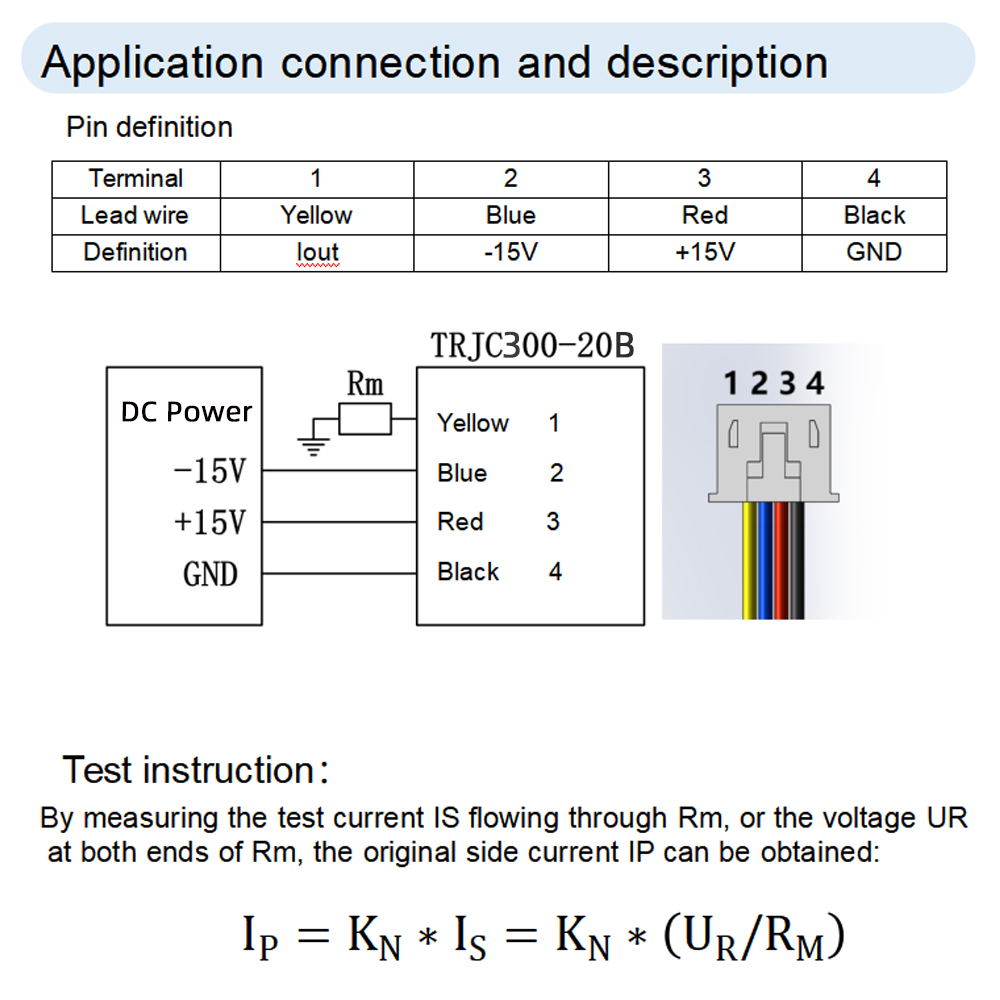

Ανατρέξτε στην Εικ.1 |
-- |
10 |
-- |
Ω |
Ακρίβεια |
Χ ε |
25±10℃ |
-- |
-- |
0.05 |
% |
Γραμμικότητα |
ε Λ |
-- |
-- |
-- |
0.02 |
% |
Συντελεστής Μετατόπισης Θερμοκρασίας |
TCI OUT |
-- |
-- |
-- |
0.1 |
ppm/K |
Ρεύμα μηδενικής μετατόπισης |
I o |
25±10℃ |
-- |
-- |
±10 |
uA |
Ρεύμα μηδενικής μετατόπισης |
I oT |
Πλήρης θερμοκρασία λειτουργίας |
-- |
-- |
±10 |
uA |
Ρεύμα κυματισμού |
I n |
DC-10Hz |
-- |
-- |
2 |
uA |
Δυναμικός χρόνος απόκρισης |
t r |
5% έως 90% I PN |
-- |
-- |
1 |
μας |
di/dt Ακολουθείται με ακρίβεια |
di/dt |
-- |
200 |
-- |
-- |
A/us |
Εύρος ζώνης συχνότητας (- 3 dB) |
φά |
-- |
0 |
-- |
100 |
kHz |
Σημείωση: Το ονομαστικό ρεύμα είναι ρεύμα rms κατά τη μέτρηση AC
Γενικό Χαρακτηριστικό
Τύπος |
Σύμβολο |
Συνθήκη δοκιμής |
Ελάχ |
Βαθμολογήθηκε |
Μέγ |
Μονάδα |
Εύρος θερμοκρασίας λειτουργίας |
Τ Α |
-- |
-40 |
-- |
+85 |
℃ |
Εύρος θερμοκρασίας αποθήκευσης |
Τ Σ |
-- |
-55 |
-- |
+100 |
℃ |
Χαρακτηριστικό ασφαλείας
Τύπος |
Σύμβολο |
Συνθήκη δοκιμής |
Ελάχ |
Βαθμολογήθηκε |
Βαθμολογήθηκε |
Μονάδα |
Αντοχή απομονωμένης τάσης |
Μεταξύ πρωτοβάθμιας και δευτεροβάθμιας |
Vd |
50 Hz, 1 λεπτό |
-- |
5 |
-- |
kV |
Μεταβατική απομόνωση Αντοχή τάσης |
Μεταξύ πρωτοβάθμιας και δευτεροβάθμιας |
Vw |
50 us |
-- |
10 |
-- |
kV |

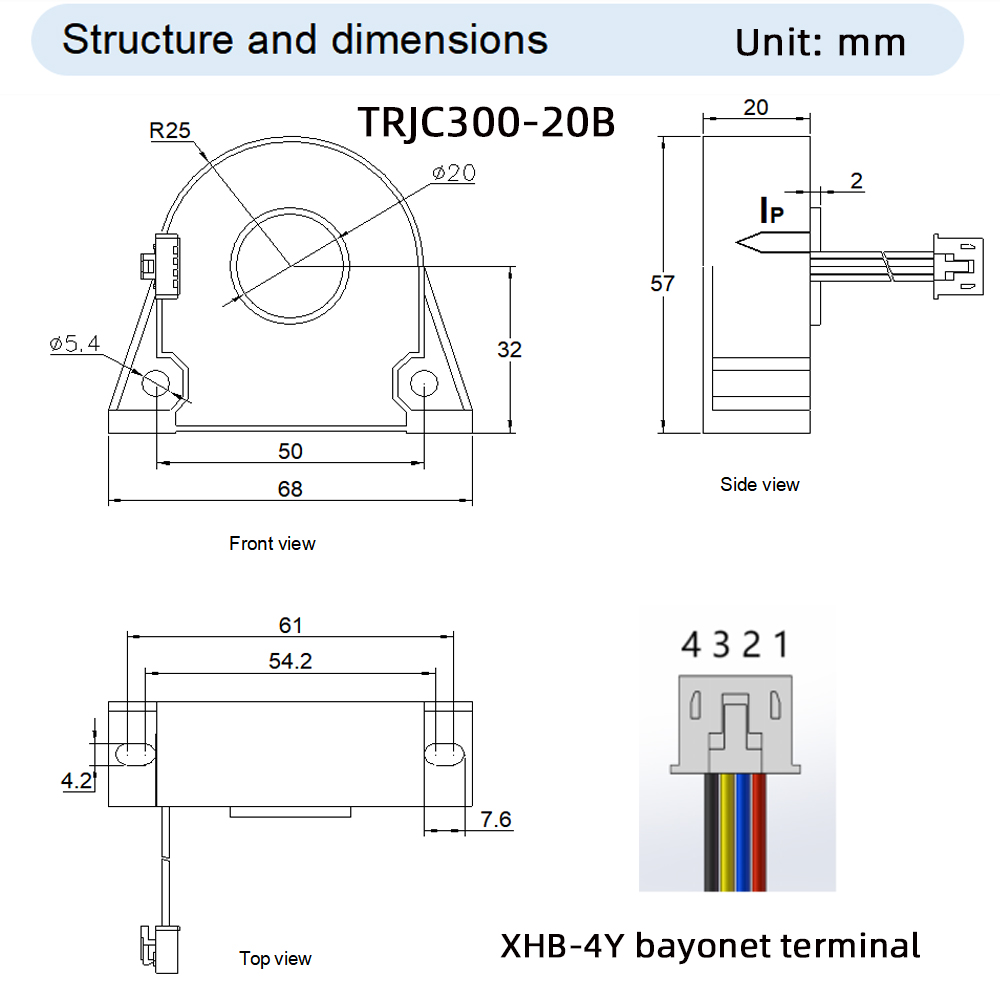

Αυτό το προϊόν είναι χυτευμένο μέρος, υλικό ABS, ανοχή σχήματος και διαστάσεων σύμφωνα με το GB/T14486-2008 MT6.
Τύπος εξόδου καλωδίου μολύβδου, σύρμα: Teflon 1332-20AWG/19-0.185TS/0D1.56, συνδεδεμένο με ακροδέκτη μπαγιονέτ XHB-4Y.
