Жижиг гүйдлийн трансформатор

Бяцхан гүйдлийн трансформатор (жижиг CT) нь цахилгаан систем дэх хувьсах гүйдлийг (AC) хэмжих, хянахад ашигладаг авсаархан цахилгаан төхөөрөмж юм. Энэ нь цахилгаан соронзон индукцийн зарчим дээр суурилж, өндөр анхдагч гүйдлийг тоолуур, хамгаалалтын реле, эрчим хүчний хяналтын систем, хяналтын төхөөрөмж зэрэг хэрэгслээр найдвартай хэмжиж болох жижиг, пропорциональ хоёрдогч гүйдэл болгон хувиргадаг.

Уламжлалт гүйдлийн трансформаторуудтай харьцуулахад Бяцхан гүйдлийн трансформаторууд нь жижиг хэмжээтэй, хөнгөн жинтэй, хэмжилтийн өндөр нарийвчлалтай байдаг. Ухаалаг тоолуур, цахилгаан түгээх төхөөрөмж, үйлдвэрлэлийн хяналтын систем, гэр ахуйн эрчим хүчний хяналтын төхөөрөмж, цахим хэмжих хэрэгсэл гэх мэт суурилуулах зай хязгаарлагдмал хэрэглээнд өргөн хэрэглэгддэг.

Бяцхан гүйдлийн трансформаторын үндсэн бүтцэд соронзон цөм, анхдагч ороомог, хоёрдогч ороомог, тусгаарлагч материал, хамгаалалтын орон сууц орно. Соронзон цөмийг ихэвчлэн өндөр чанартай цахиурын ган, феррит эсвэл нанокристалл материалаар хийсэн бөгөөд соронзон гүйцэтгэлийг сайжруулж, хэмжилтийн алдааг бууруулдаг. Анхдагч ороомог нь хэмжсэн гүйдлийг дамжуулдаг бол хоёрдогч ороомог нь трансформаторын харьцааны дагуу буурсан гүйдлийн дохиог үүсгэдэг.

Бяцхан гүйдлийн трансформаторын ажиллах зарчим нь ердийн гүйдлийн трансформаторынхтой төстэй. Хувьсах гүйдэл нь анхдагч ороомогоор урсах үед энэ нь цөм дотор өөрчлөгдөж буй соронзон орон үүсгэдэг. Энэхүү өөрчлөгдөж буй соронзон урсгал нь хоёрдогч ороомог дахь пропорциональ гүйдлийг өдөөдөг. Жишээлбэл, 100А/5А харьцаатай бяцхан СТ нь 100А-ийн анхдагч гүйдлийг 5А-ийн хоёрдогч гаралт болгон хувиргаснаар хэмжих төхөөрөмж нь дохиог аюулгүйгээр боловсруулах боломжийг олгодог.

Бяцхан гүйдлийн трансформаторын гол давуу талуудын нэг нь маш сайн нарийвчлал юм. Олон загварууд нь 0.5 анги, 0.2 анги зэрэг өндөр нарийвчлалын ангилал, эсвэл тусгай хэрэглээнд илүү өндөр нарийвчлалын түвшинд хүрч чаддаг. Энэ нь тэдгээрийг эрчим хүчний нарийвчлалыг хэмжих, эрчим хүчний чанарын хяналт, нарийн хяналтын системд тохиромжтой болгодог. Тэдний бага эрчим хүч зарцуулалт, тогтвортой гүйцэтгэл нь урт хугацааны үйл ажиллагаанд тохиромжтой.

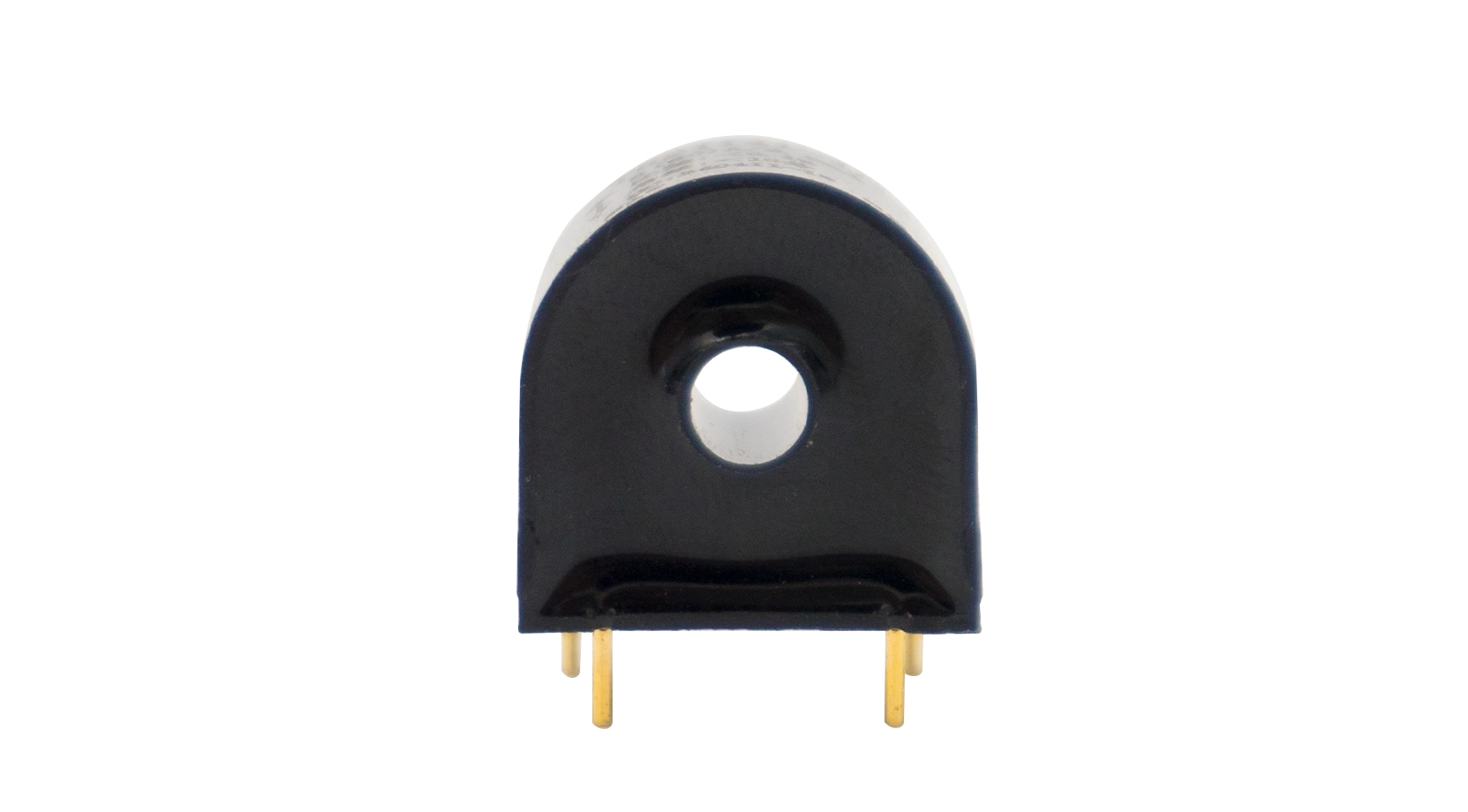

Бяцхан CT нь ПХБ-д суурилуулсан гүйдлийн трансформатор, утсан хар тугалгатай бяцхан CT, хуваагдмал цөмт бяцхан CT, цутгамал бяцхан CT гэх мэт янз бүрийн загвартай байдаг. ПХБ-д суурилуулсан төрлүүд нь ихэвчлэн электрон хэлхээнд нэгтгэгддэг бол утастай хувилбаруудыг уян хатан суурилуулалтанд ихэвчлэн ашигладаг. Хуваасан цөмт бяцхан CT нь үндсэн цахилгааны кабелийг салгахгүйгээр хялбар суулгах боломжийг олгодог бөгөөд энэ нь сэргээн засварлах төслүүдэд тохиромжтой.

Бяцхан гүйдлийн трансформаторыг ухаалаг сүлжээний систем, сэргээгдэх эрчим хүчний тоног төхөөрөмж, цахилгаан тээврийн хэрэгсэл цэнэглэх станц, үйлдвэрлэлийн автоматжуулалт, барилгын эрчим хүчний менежментийн систем, эрчим хүчний хуваарилалтын хяналт зэрэгт өргөн ашигладаг. Ухаалаг тоолуураар цахилгаан эрчим хүчний тооцоо, эрчим хүчний шинжилгээнд зориулж гүйдлийн нарийвчлалыг хэмждэг. Аж үйлдвэрийн хэрэглээний хувьд тэдгээр нь тоног төхөөрөмжийн ашиглалтын нөхцлийг хянах, цахилгаан системийг хэт ачаалал эсвэл хэвийн бус гүйдлийн нөхцлөөс хамгаалахад тусалдаг.

Жижиг гүйдлийн трансформаторыг сонгохдоо нэрлэсэн анхдагч гүйдэл, хоёрдогч гаралтын гүйдэл, нарийвчлалын ангилал, давтамжийн хүрээ, тусгаарлагчийн хүчдэл, суурилуулах арга, ажиллах орчин зэрэг хэд хэдэн хүчин зүйлийг харгалзан үзэх шаардлагатай. Хэмжилтийн үр дүнг найдвартай байлгахын тулд CT-ийн зөв харьцаа, нарийвчлалын түвшин чухал.

Ухаалаг эрчим хүчний систем, эрчим хүчний менежментийн технологи хөгжихийн хэрээр жижиг гүйдлийн трансформаторууд улам бүр чухал болж байна. Жижиг хэмжээтэй, өндөр нарийвчлалтай, найдвартай ажиллагаа нь тэдгээрийг орчин үеийн цахилгаан хэмжилт, хяналтын системийн чухал бүрэлдэхүүн хэсэг болгож байна. Аж үйлдвэрүүд дижиталчлал, эрчим хүчний ухаалаг шийдэл рүү шилжихийн хэрээр бяцхан CT технологи нь эрчим хүчний хэмнэлт, аюулгүй байдал, системийн хяналтыг сайжруулахад чухал үүрэг гүйцэтгэсээр байх болно.
