Miniaturní transformátor proudu (miniaturní CT) je kompaktní elektrické zařízení používané k měření a monitorování střídavého proudu (AC) v elektrických systémech. Funguje na principu elektromagnetické indukce, převádí vysoký primární proud na menší, proporcionální sekundární proud, který lze bezpečně měřit přístroji, jako jsou měřiče, ochranná relé, systémy monitorování energie a řídicí zařízení.
Ve srovnání s konvenčními proudovými transformátory, miniaturní proudové transformátory jsou navrženy s menšími rozměry, nižší hmotností a vysokou přesností měření. Jsou široce používány v aplikacích, kde je omezený instalační prostor, jako jsou inteligentní měřiče, zařízení pro distribuci energie, průmyslové řídicí systémy, zařízení pro monitorování spotřeby energie v domácnostech a elektronické měřicí přístroje.
Základní struktura miniaturního proudového transformátoru zahrnuje magnetické jádro, primární vinutí, sekundární vinutí, izolační materiály a ochranné pouzdro. Magnetické jádro je obvykle vyrobeno z vysoce kvalitní křemíkové oceli, feritu nebo nanokrystalických materiálů pro zlepšení magnetického výkonu a snížení chyb měření. Primární vinutí nese měřený proud, zatímco sekundární vinutí vytváří redukovaný proudový signál podle převodového poměru transformátoru.
Princip činnosti miniaturního transformátoru proudu je podobný jako u standardního transformátoru proudu. Když AC proudí primárním vinutím, generuje měnící se magnetické pole uvnitř jádra. Tento měnící se magnetický tok indukuje proporcionální proud v sekundárním vinutí. Například miniaturní CT s poměrem 100A/5A převádí primární proud 100A na sekundární výstup 5A, což umožňuje měřicímu zařízení bezpečně zpracovat signál.
Jednou z klíčových výhod miniaturních proudových transformátorů je jejich vynikající přesnost. Mnoho modelů může dosáhnout vysokých tříd přesnosti, jako je třída 0,5, třída 0,2, nebo dokonce vyšší úrovně přesnosti pro speciální aplikace. Díky tomu jsou vhodné pro přesné měření energie, sledování kvality elektrické energie a přesné řídicí systémy. Díky nízké spotřebě energie a stabilnímu výkonu jsou také ideální pro dlouhodobý provoz.

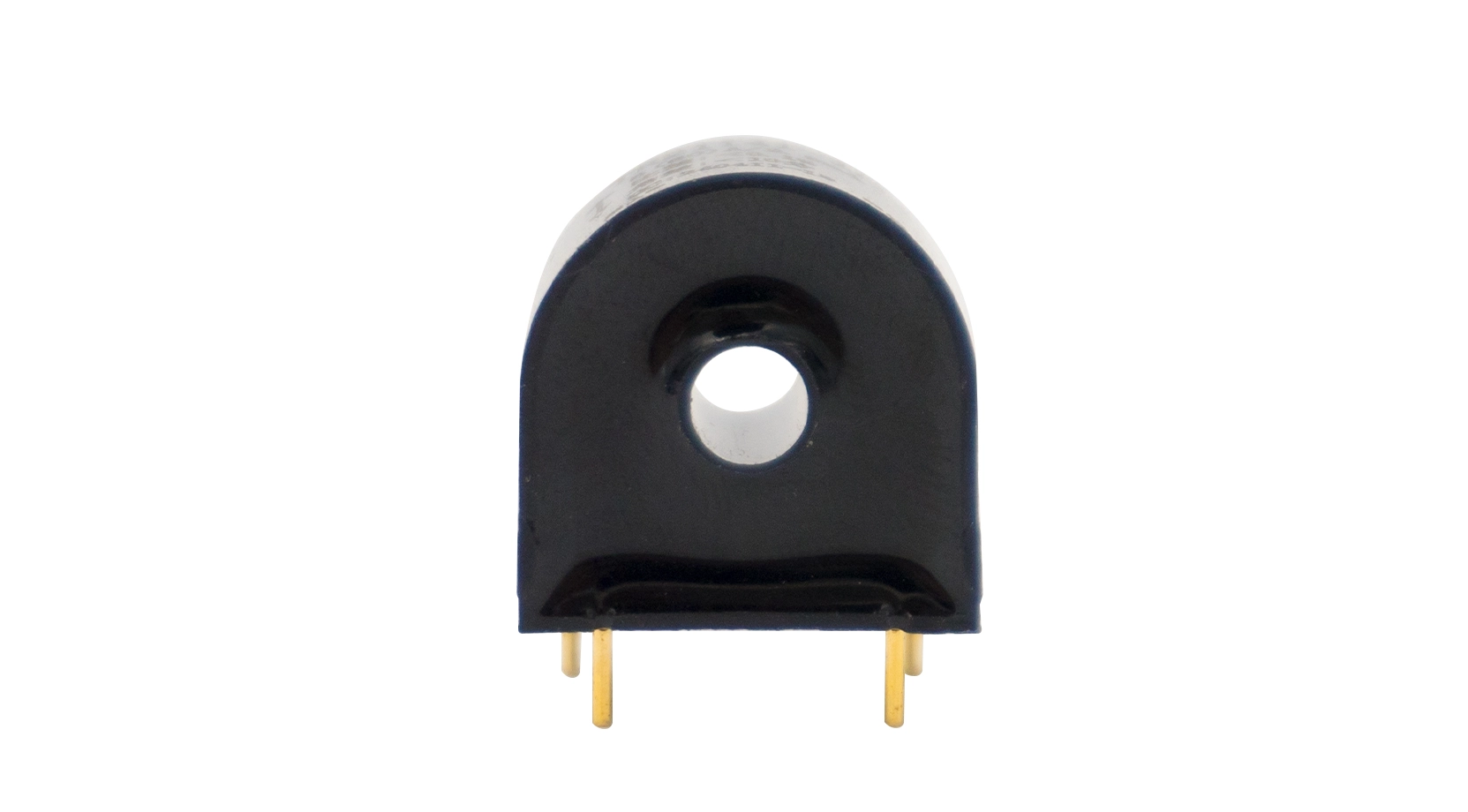

Miniaturní transformátory proudu jsou k dispozici v různých provedeních, včetně proudových transformátorů namontovaných na desce plošných spojů, miniaturních transformátorů proudu s vodičem, miniaturních transformátorů s děleným jádrem a lisovaných miniaturních transformátorů proudu. Typy namontované na desce plošných spojů jsou běžně integrovány do elektronických obvodů, zatímco verze s drátovým vývodem se často používají pro flexibilní instalaci. Miniaturní CT s děleným jádrem umožňují snadnou instalaci bez odpojování hlavního napájecího kabelu, takže jsou vhodné pro projekty dodatečné montáže.
Miniaturní proudové transformátory jsou široce používány v systémech inteligentních sítí, zařízeních pro obnovitelné zdroje energie, nabíjecích stanicích pro elektromobily, průmyslové automatizaci, systémech energetického managementu budov a monitorování distribuce energie. V inteligentních měřičích poskytují přesné měření proudu pro fakturaci elektřiny a analýzu energie. V průmyslových aplikacích pomáhají monitorovat provozní podmínky zařízení a chrání elektrické systémy před přetížením nebo abnormálními proudovými podmínkami.
Při výběru miniaturního proudového transformátoru je třeba vzít v úvahu několik faktorů, včetně jmenovitého primárního proudu, sekundárního výstupního proudu, třídy přesnosti, frekvenčního rozsahu, izolačního napětí, způsobu instalace a provozního prostředí. Správný poměr CT a úroveň přesnosti jsou důležité pro zajištění spolehlivých výsledků měření.
S rozvojem inteligentních energetických systémů a technologií řízení energie se miniaturní proudové transformátory stávají stále důležitějšími. Jejich malá velikost, vysoká přesnost a spolehlivý výkon z nich činí základní součást moderních elektrických měřicích a monitorovacích systémů. Jak se průmyslová odvětví posouvají směrem k digitalizaci a chytrým energetickým řešením, bude miniaturní CT technologie i nadále hrát významnou roli při zlepšování energetické účinnosti, bezpečnosti a řízení systému.
