변류기 (CT)와 전류 변환기는 모두 전력 시스템, 산업 자동화 및 전기 공학 응용 분야에서 전류 측정 및 신호 처리에 필수적인 장치이지만 작동 원리, 설계 목적, 출력 특성 및 실제 사용 사례가 근본적으로 다릅니다. CT는 고전압/고전류 전력계통 계측 및 보호에 특화된 반면, 전류 변환기 는 산업 제어 및 자동화를 위한 다용도 신호 변환 도구로, 중복되지만 서로 다른 기능 범위를 갖고 있어 각각의 시나리오에서 대체할 수 없습니다. 전기 프로젝트에서 정확한 장치 선택, 안전한 시스템 작동 및 안정적인 데이터 수집을 위해서는 이들 간의 차이점을 명확하게 이해하는 것이 중요합니다.
작동 원리 측면에서 변류기는 패러데이의 전자기 유도 법칙과 변압기 원리를 기반으로 한 수동 전자기 장치입니다. 1차 권선, 2차 권선 및 폐쇄형 철심으로 구성됩니다. 1차 권선은 측정된 전류 회로와 직렬로 연결되며 1차 코일의 교류는 철심에 변화하는 자속을 생성하여 2차 권선에 비례 교류를 유도합니다. CT는 교류(AC) 측정 전용으로 설계되었으며 작동에 외부 전원 공급 장치가 필요하지 않고 1차 코일과 2차 코일 사이의 자기 결합에 의존하여 전류 변환을 달성합니다. 이와 대조적으로 전류 변환기(전류 센서 또는 전류 송신기라고도 함)는 전자기 유도, 홀 효과 또는 션트 저항 원리를 신호 조절 회로와 통합하는 능동형 전자 장치입니다. 대부분의 변환기는 홀 효과를 핵심 작동 메커니즘으로 사용합니다. 홀 요소는 측정된 전류(AC 또는 DC)에 의해 생성된 자기장을 감지하고 자기 신호를 약한 전압/전류 신호로 변환한 다음 내부 전자 회로를 통해 이 신호를 증폭, 선형화 및 격리하여 표준화된 출력을 생성합니다. CT와 달리 전류 변환기는 전자 부품에 전력을 공급하기 위해 외부 DC 전원 공급 장치(예: 24V DC)가 필요하므로 AC 및 DC 전류를 모두 처리할 수 있습니다.
출력 특성은 두 장치 간의 가장 중요한 차이점 중 하나를 나타냅니다. CT는 전력 시스템의 표준 2차 출력(예: 산업용 CT의 경우 5A 또는 1A, 소형 모델의 경우 100mA)과 함께 1차 AC 전류의 정밀한 비례 복제본인 교류 출력을 생성합니다. 이 출력은 측정 또는 제어를 위해 해당 입력 범위와 일치하는 보조 장치(예: 전류계, 보호 계전기, 에너지 미터)가 필요한 무조건 원시 전기 신호입니다. CT 출력에는 전력 시스템 정확도 요구 사항(예: 계량용 0.2 등급, 보호용 5P 등급)에 맞게 엄격하게 보정된 비율 오류 및 위상 오류와 같은 사소한 오류가 발생할 수도 있습니다. 이와 대조적으로 전류 변환기는 PLC, DCS 시스템, 데이터 로거 및 아날로그 미터와 같은 산업 자동화 장비에 직접 연결하는 데 적합한 표준화되고 조정된 전기 신호를 제공합니다. 일반적인 출력 형식에는 4~20mA DC, 0~5V DC 또는 0~10V DC가 포함되며, 여기서 신호 크기는 측정된 전류에 선형적으로 비례합니다. 이 표준화된 출력은 추가 신호 조절이 필요하지 않으며 측정 범위 전반에 걸쳐 선형성이 높고 오류가 낮은 최신 제어 시스템과의 호환성을 보장합니다.
애플리케이션 범위 및 설계 목표는 CT와 전류 변환기를 더욱 분리합니다. 변류기는 고전압(HV) 및 중전압(MV) 전력 시스템은 물론 저전압(LV) 고전류 산업용 회로용으로 특별히 제작되었습니다. 주요 기능은 전기 계량(예: 에너지 요금 청구) 및 보호 계전기(예: 과전류/단락 보호)이며 절연, 정확성 및 열 안정성에 대한 엄격한 전력 시스템 표준을 충족하도록 설계되었습니다. CT는 고전압 1차 회로와 저전압 2차 회로 사이에 전기적 절연을 제공합니다. 이는 전력망, 변전소 및 대형 산업용 모터 제어 센터에서 인력과 2차 장비를 보호하기 위한 중요한 안전 기능입니다. AC 전류 측정에만 사용되며 50/60Hz 전력 주파수 범위에 최적화된 설계로 DC 전류를 처리할 수 없습니다. 반면 전류 변환기는 저전압 산업 자동화, 건물 자동화, 재생 에너지 시스템(태양광/풍력) 및 전자 장비 테스트를 포괄하는 광범위한 산업 간 응용 범위를 가지고 있습니다. 가변 주파수 드라이브(VFD) 시스템, 배터리 충전/방전 회로, DC 전원 공급 장치와 같이 AC 및 DC 전류 측정이 모두 필요한 시나리오에서 실시간 전류 모니터링, 프로세스 제어 및 데이터 수집에 사용됩니다. 트랜스듀서는 고전압 절연보다 다용성, 컴팩트한 크기 및 제어 시스템과의 쉬운 통합을 우선시하며 일반적으로 저전압(690V 이하) 회로에 사용됩니다. 일부 고성능 변환기는 입력 회로와 출력 회로 사이에 전기 절연도 제공하지만 이는 핵심 설계 요구 사항이 아닌 선택 기능입니다.

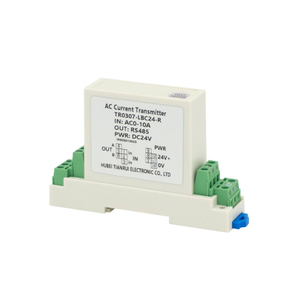

설치 및 작동 요구 사항도 두 장치마다 다릅니다. CT는 2차 회로에 대해 엄격한 배선 규칙을 적용하여 전기 패널, 스위치기어 또는 실외 변전소에 고정 설치해야 하는 상대적으로 크고 무거운 장치(특히 HV/MV 모델)입니다(예: 2차 권선은 위험한 고전압을 생성할 수 있으므로 개방 회로가 되어서는 안 됩니다). 설치 및 유지 관리에는 전력 시스템 안전 규정 및 전문 전기 전문 지식을 준수해야 합니다. 전류 변환기는 패널 장착, DIN 레일 장착 또는 분할 코어 클램프 온 설계로 제공되는 소형 모듈식 장치로, 산업용 제어 패널 및 전기 인클로저에 쉽게 설치하고 개조할 수 있습니다. 분할 코어 변환기를 사용하면 설치 중에 측정된 회로를 분리할 필요가 없으므로 유지 관리 및 개조를 위한 가동 중지 시간이 크게 줄어듭니다. 변환기의 작동 규칙은 더 간단합니다. 개방 회로 위험 없이 안정적인 외부 전원 공급 장치와 입력(측정된 전류) 및 출력(표준 신호) 회로의 올바른 배선만 필요합니다. 이러한 설치 및 작동 용이성 덕분에 변환기는 소규모 산업 응용 분야 및 현장 모니터링에 이상적입니다.
요약하면 변류기는 고전압 절연 및 전력 주파수 최적화를 핵심 기능으로 하는 AC 전력 시스템 계측 및 보호를 위한 수동형 유도 기반 장치입니다. 전류 변환기는 AC 및 DC 전류를 모두 처리하여 산업 자동화 및 제어를 위한 표준화된 출력을 제공하는 능동형 전자 신호 변환 장치입니다. 두 장치 모두 전류를 측정하지만 작동 원리, 출력 형식 및 응용 시나리오는 대부분의 경우 상호 배타적입니다. CT는 전력망 및 고전압 산업용 전력 시스템에 없어서는 안 될 반면 전류 변환기는 저전압 자동화, DC 시스템 모니터링 및 최신 제어 장비와의 통합을 위한 선택입니다. 그러나 일부 복잡한 전기 시스템에서는 이들을 함께 사용할 수 있습니다. 예를 들어 CT는 전력 시스템의 고전압 AC 전류를 측정하고 그 출력은 전류 변환기에 공급되어 5A AC 신호를 PLC 또는 SCADA 시스템을 통한 원격 모니터링을 위해 4~20mA DC 신호로 변환합니다. 이러한 핵심 차이점을 이해하면 모든 전기 측정 및 제어 애플리케이션에서 최적의 장치 선택, 안정적인 시스템 성능 및 안전한 작동이 보장됩니다.
