ロゴスキー コイルは収益グレードですか?

収益グレードのセンサーとは、電気料金請求のための厳格な国家計量基準を満たす測定デバイスを指し、長期安定性、全負荷範囲での高精度、最小限の温度ドリフト、商用エネルギー決済の認定精度が求められます。一般に、標準的なロゴスキー コイルはネイティブの収益グレードのトランスデューサとして分類できませんが、特別に最適化され認定されたロゴスキー製品は、追加の整合回路により収益グレードのパフォーマンスを達成できます。

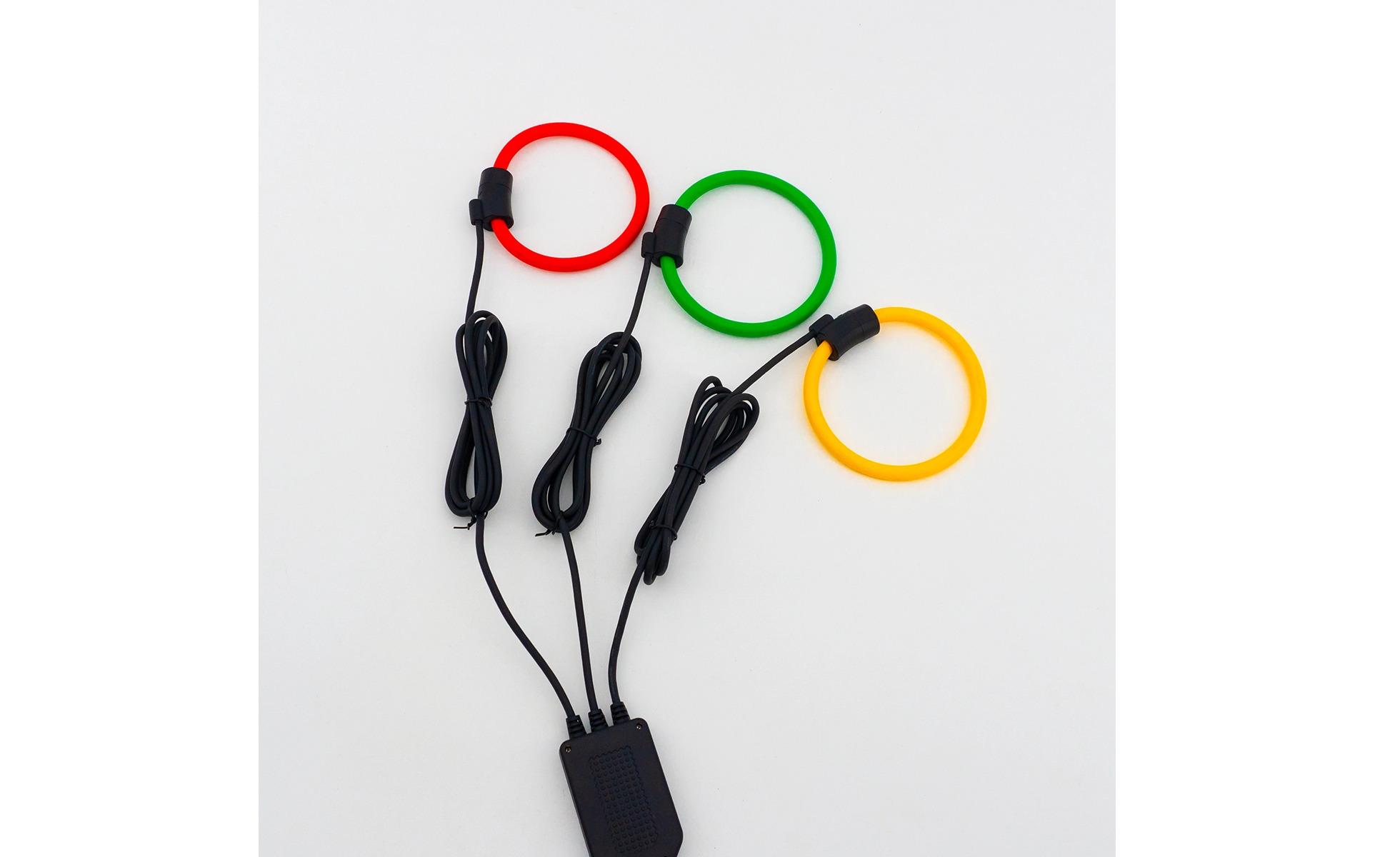

核となる構造上の特徴は、 ロゴスキー コイル は、強磁性材料を使用しない空芯の柔軟な巻線です。計測用の比例電流信号を直接出力する鉄心変流器 (CT) とは異なり、ロゴスキー コイルは測定電流の変化率 (di/dt) に基づいて電圧を誘導します。元の電流波形を再構築するには積分回路が必須ですが、これにより基本的な収益グレードのコンプライアンスに固有の障壁が生じます。通常の低コストのロゴスキー積分器は、DC ドリフト、温度偏差、コンポーネントの経年劣化の問題を抱えています。これらの累積誤差により、数か月にわたる連続操作で測定値が不安定になり、請求メーターの長期的な精度要件が満たされなくなります。さらに、空芯設計は低電流負荷下で弱い信号出力を提供するため、軽負荷条件では大きな相対誤差が発生します。これは、定格電流の 5% ～ 120% の精度を維持する必要がある収益計測にとって重大な欠陥です。

それにもかかわらず、ハイエンドの認定された Rogowski システムはこの制限を突破します。メーカーは超低ドリフトデジタルインテグレータ、温度補償アルゴリズム、完全な電磁シールドを採用して干渉を抑制しています。これらの校正済みセットは IEC 61869 計量標準に合格し、収益グレードの認証を取得しています。従来の鉄心CTと比較して、認定収益グレードのロゴスキーコイルは、極度の短絡サージ電流下でも磁気飽和がないこと、停電のないライブ設置向けの柔軟な分割ループ構造、軽量サイズ、数百から数万アンペアの広い測定可能な電流範囲など、独自の強みを維持しています。また、大電流が流れた後に鉄心 CT を悩ませる残留磁気のリスクも排除します。

アプリケーション シナリオでは、非認定のロゴスキー コイルは、工業用モニタリング、パワー エレクトロニクス テスト、故障過渡現象の捕捉、大電流開閉装置の検査に使用されます。この場合、大まかなリアルタイム波形追跡で十分であり、請求精度は必要ありません。認定された収益グレードのロゴスキー ソリューションは、大型バスバー配電キャビネット、風力および太陽光インバータの系統連系計量、産業用大電流エネルギー監視、一時的な電力レンタル計量など、鉄心 CT には適さない特別な計量サイトをターゲットとしています。柔軟なコイルは、電源回路を分解せずに厚い銅母線に簡単に巻き付けることができるため、設置の人件費を大幅に削減できます。

結論として、スタンドアロンの通常のロゴスキー コイルは、ドリフトと低電流エラーの欠陥があるため、収益グレードにはなりません。完全に最適化され、校正され、認定されたロゴスキー コイル インテグレーター アセンブリのみが、電力収入決済のための厳格な計量基準を満たします。特徴的な柔軟で飽和のない設計により、請求用途でのマッチングと校正の要件が厳格化されているにもかかわらず、大電流計測アプリケーション向けの従来の CT に代わる競争力のある代替品となります。
