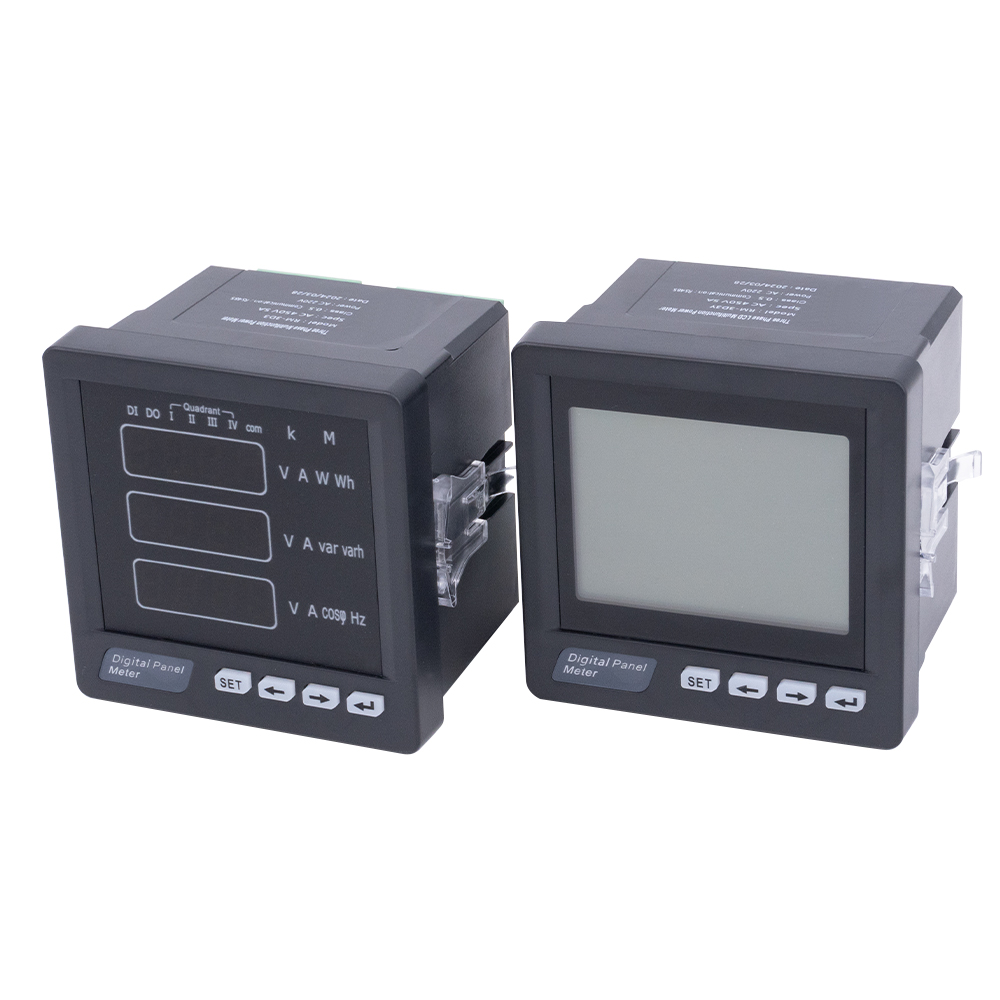

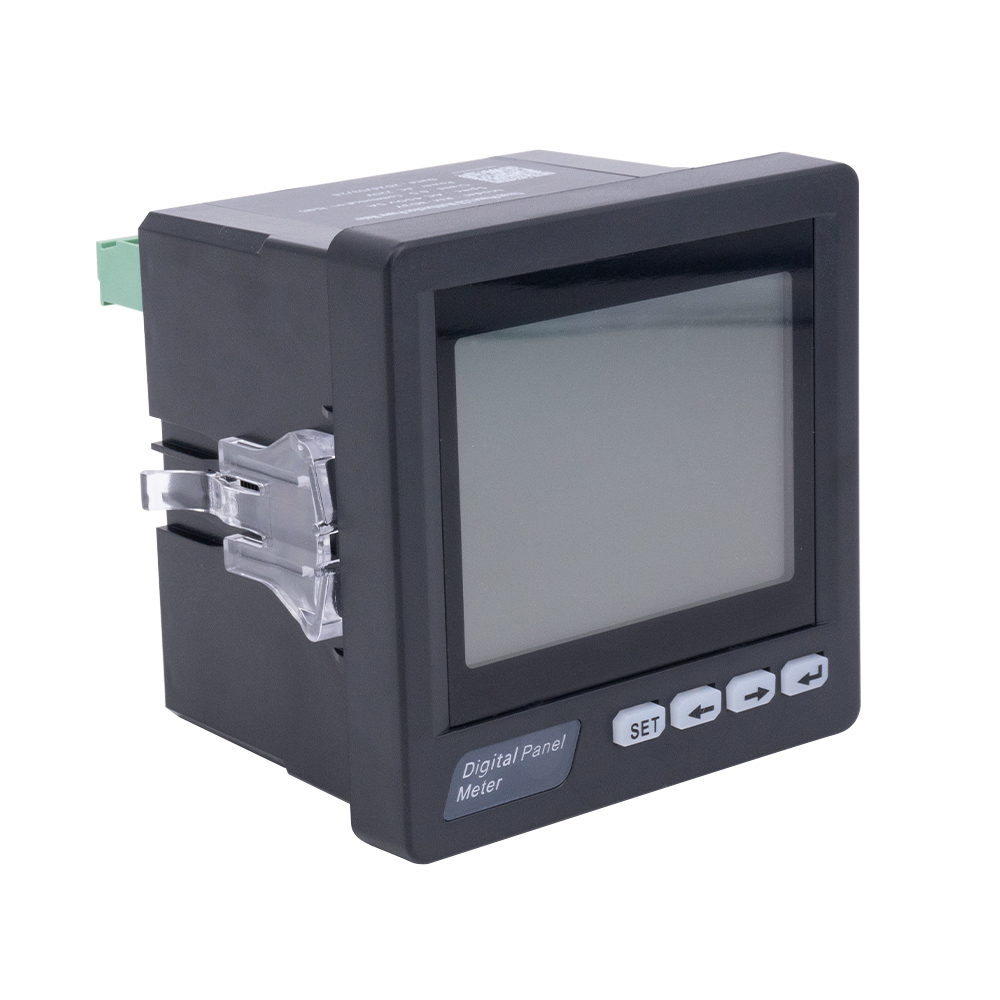

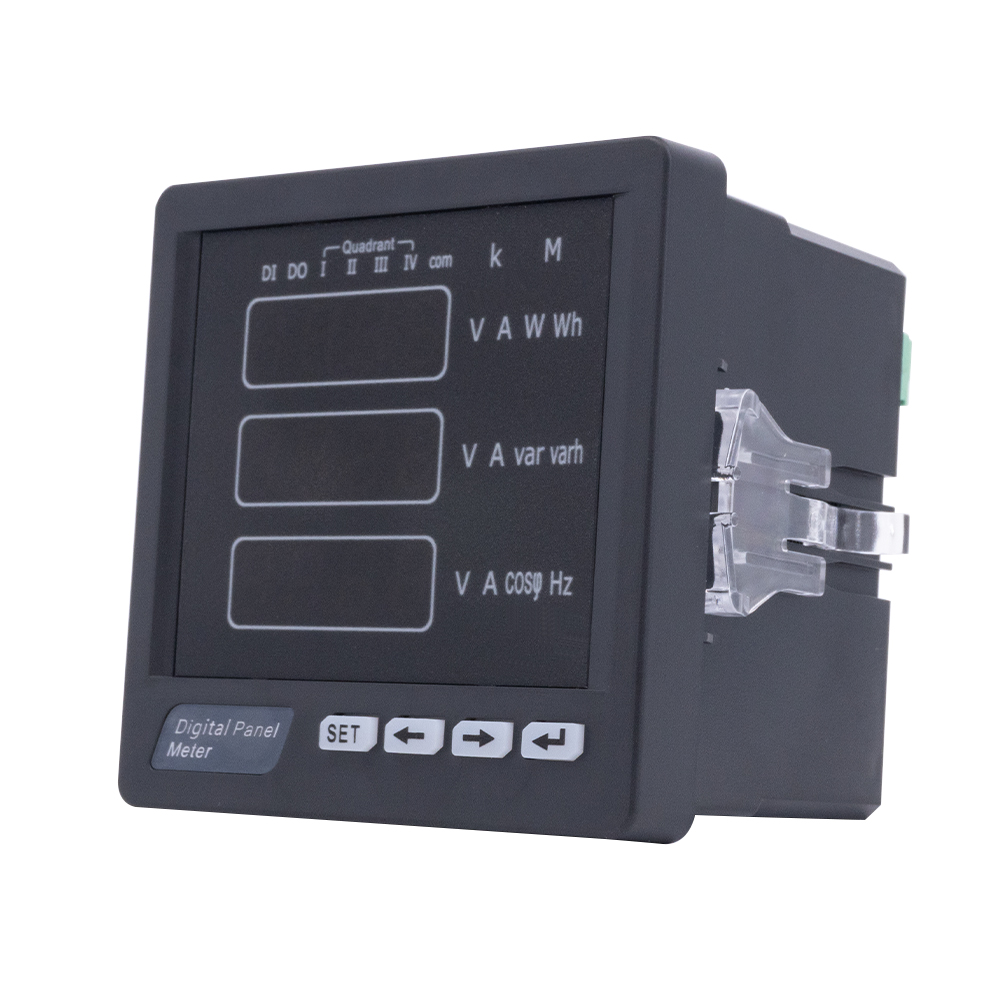

Trofazni digitalni multimetar serije TS Mjerač strujnog napona

A Digitalni multimetar (DMM) je višenamjenski elektronički mjerni instrument koji se koristi za mjerenje različitih električnih parametara kao što su napon, struja, otpor, kapacitet, frekvencija i kontinuitet. Kombinira nekoliko mjernih funkcija u jednu kompaktnu jedinicu, što ga čini bitnim alatom za električare, inženjere i tehničare za održavanje. Za razliku od analognih multimetara, digitalni multimetri prikazuju očitanja na LCD zaslonu, osiguravajući veću točnost, brži odziv i lakšu interpretaciju podataka.

Princip rada digitalnog multimetra temelji se na analogno-digitalnom pretvaraču (ADC) koji pretvara analogni ulazni signal u digitalni izlaz, omogućujući precizan numerički prikaz izmjerene vrijednosti. Neki napredni DMM-ovi opremljeni su mogućnošću mjerenja True RMS (Root Mean Square), što omogućuje točna očitanja čak i za nesinusoidalne valne oblike. Moderni multimetri također imaju funkcije automatskog odabira raspona, čime se eliminira potreba za ručnim odabirom raspona i smanjuje mogućnost pogrešaka mjerenja.

Digitalni multimetri naširoko se koriste u više industrija. U elektronici i održavanju električne opreme, oni pomažu u dijagnosticiranju kvarova, provjeri kontinuiteta strujnog kruga i mjerenju napona baterije ili napajanja. U industrijskoj automatizaciji, DMM-ovi se koriste za testiranje opreme i kalibraciju sustava. U istraživačkim laboratorijima pomažu u projektiranju strujnih krugova, procjeni komponenti i preciznom mjerenju. Prijenosni ručni modeli idealni su za rad na terenu, dok se stolni modeli koriste za visokoprecizna laboratorijska ispitivanja.

Mnogi DMM-ovi sada uključuju dodatne značajke kao što su zadržavanje podataka, minimalno/maksimalno snimanje, mjerenje temperature, zasloni s pozadinskim osvjetljenjem i USB sučelja za bilježenje i analizu podataka. Njihova izdržljivost, pouzdanost i svestranost čine digitalne multimetre nezamjenjivim u modernim električnim i elektroničkim primjenama. Bilo za jednostavnu upotrebu u kućanstvu ili profesionalnu industrijsku dijagnostiku, digitalni multimetar ostaje temeljni alat za precizno mjerenje i siguran rad u svim električnim sustavima.

Izvedbene karakteristike

1. Pruža više čvorova kontrole petlje, može se koristiti za alarm, kontrolu putovanja

2. Podrška za kontrolu požara, daljinsko prekidanje kruga kvara

3. Praktična instalacija, ožičenje je jednostavno

4. Dovršit će ga SCADA, PLC u različitim komunikacijskim softverima za umrežavanje

Tehnički indeks

Točnost mjerenja

1. Napon: razina 0,5

2. Struja: razina 0,5

3. Aktivna snaga: razina 0,5

4. Jalova snaga: razina 0,5

5. Faktor snage: razina 0,5

6. Frekvencija: ±0,02HZ

7. Aktivna električna energija: klasa 0.5s ili klasa 0.2s

8. Jalova energija: Klasa 1 ili Klasa 2

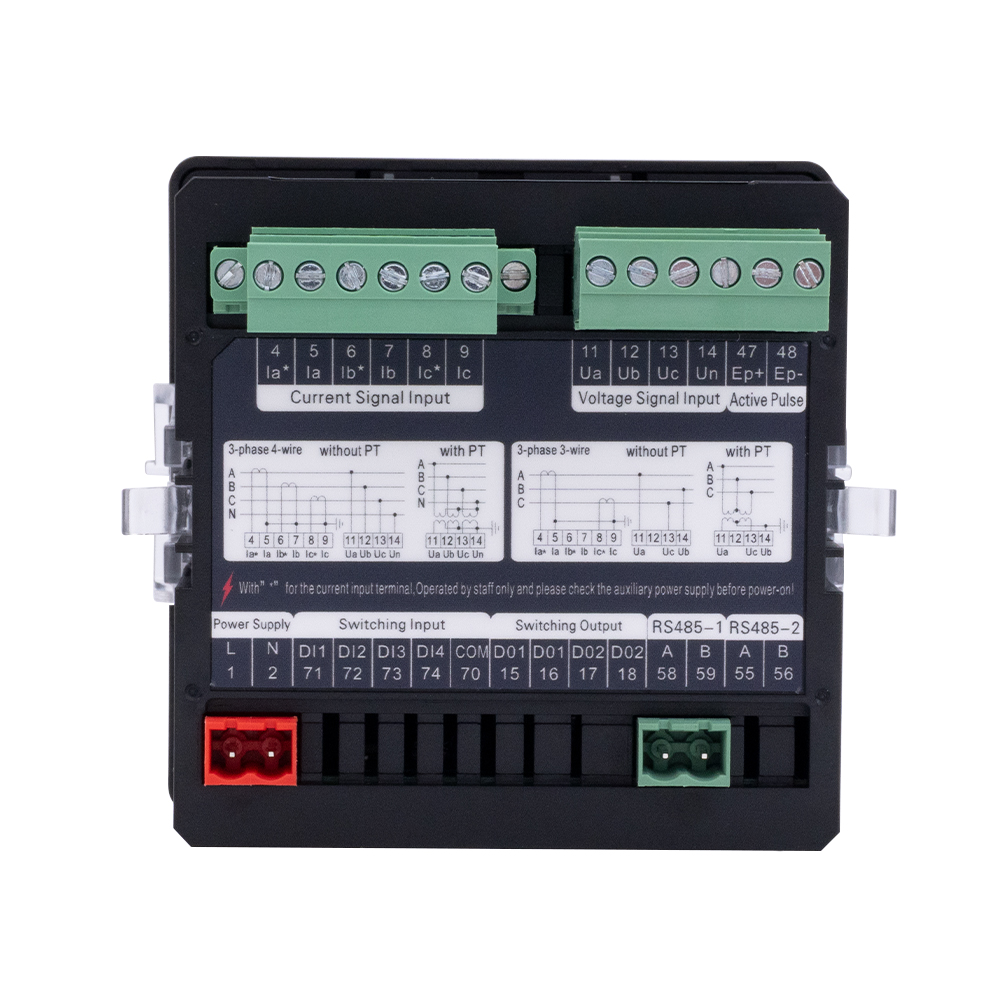

Ulaz signala

1. Način povezivanja: tri faze i četiri žice

2. Nazivni napon: AC 0-600V

3. Nazivna struja: AC1A,AC5A

4. Napon preopterećenja: 1,2 puta (nastavak),

5. 2 puta u sekundi (trenutačno)

6. napon:<1VA/ faza; struja:<0,4VA/fazaImpedancija:>300KΩ, struja: <20mΩFrekvencija: 45~65Hz

Pomoćno napajanje

1. Radno područje AC 220V

2. Potrošnja energije: <4VA

Funkcijski modul

1. Komunikacijsko sučelje: jednosmjerna RS-485 komunikacija, Modbus-RTU protokol

2. Brzina prijenosa: 1200~9600 bps, zadana vrijednost je 2400 bps Ulaz prekidača: 4 načina

3. Izlaz prekidača: 4 načina (kapacitet: AC 250V5A. DC 30V15A)

4. Izlaz prijenosa: 3 načina (analogni izlaz: 0/4~20mA ili 0~5/10V)

5. Izlaz impulsa električne energije: 2 načina

6. Konstanta: 8000 imp/KWh (Kvarh)


Funkcija	Mjerenje			Proširena funkcija (opcionalno)				Prikaz
Model BR.	A, V, Hz, W, Var, Cos, kwh, kvar	Multi- stopa	Harmonik Mjerenje	Prebacivanje ulazni	Prebacivanje izlaz	Analog Izlaz	RS485	LED	LCD

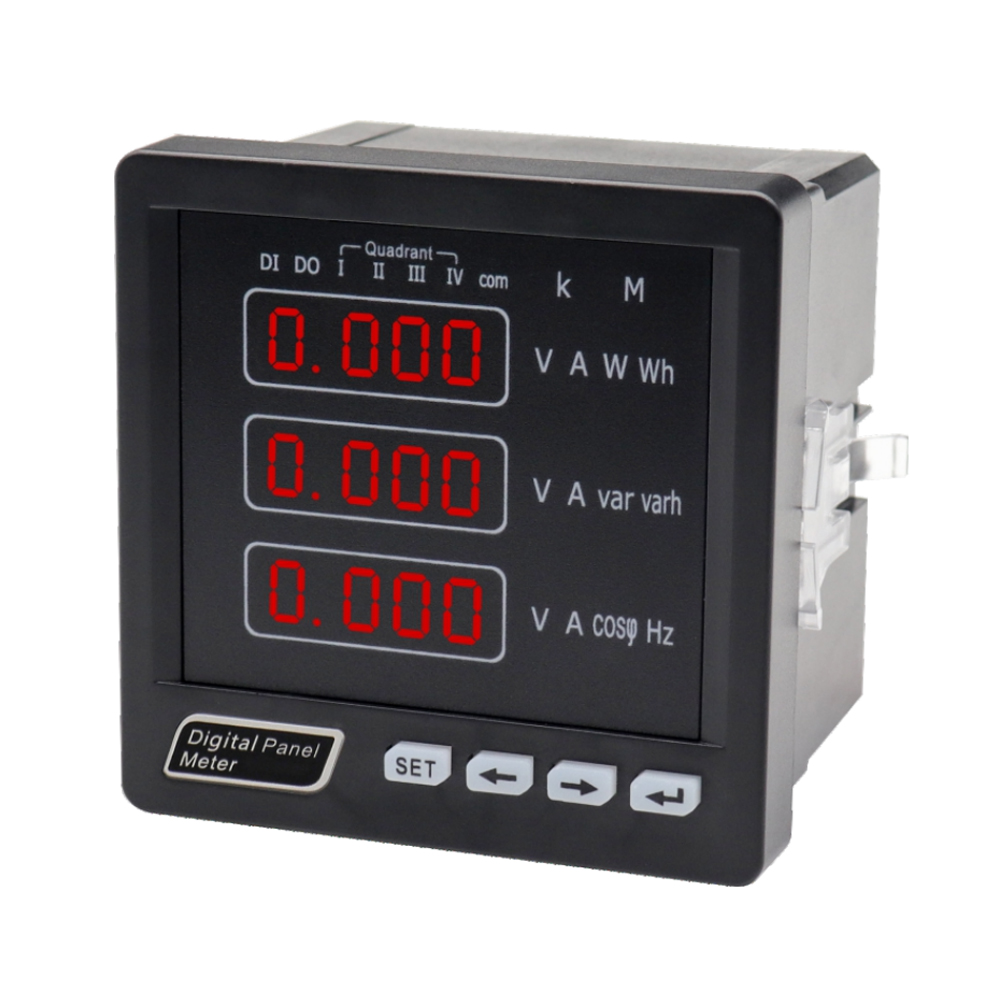

TS-3D3	√	-	-	4	4	4	2	√	-

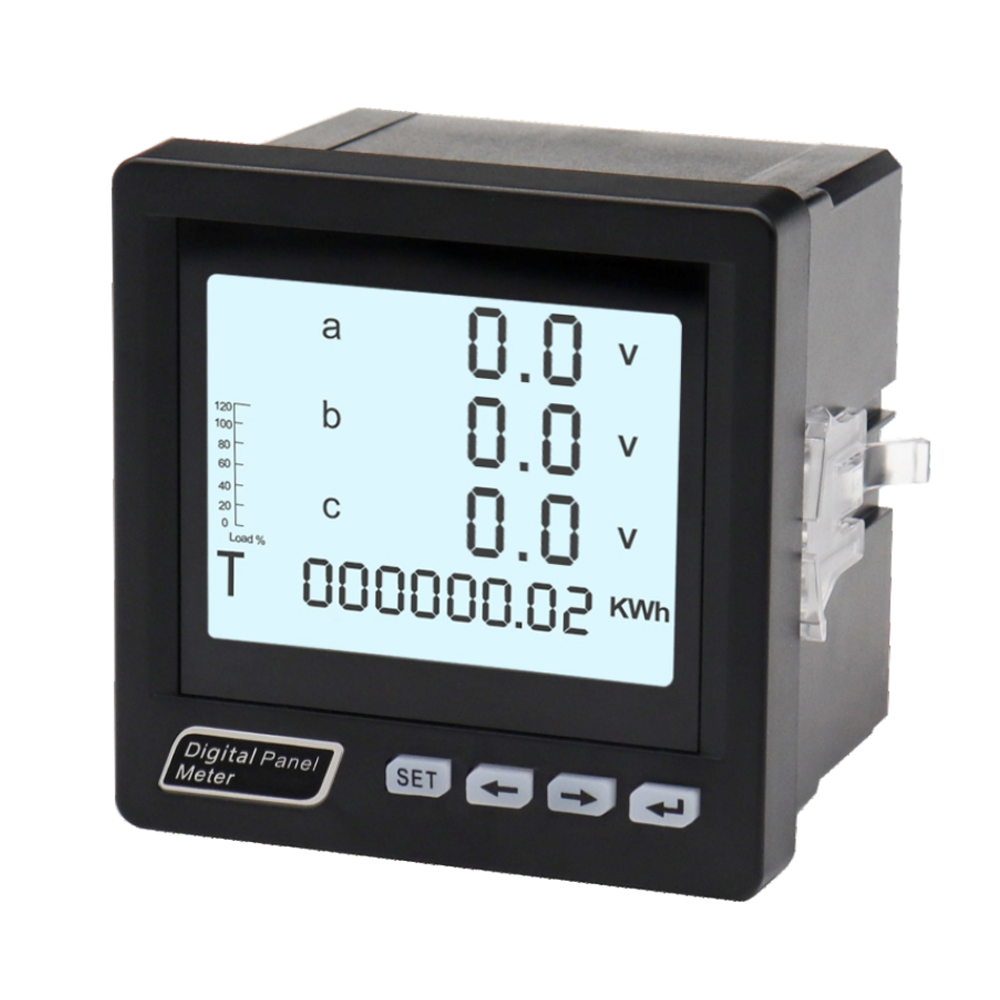

TS-3D3Y	√	-	-	4	4	4	2	-	√
TS-3FD3Y	√	√	-	4	4	4	2	-	√
TS-3HD3Y	√	-	√	4	4	4	2	-	√
TS-3FHD3Y	√	√	√	4	4	4	2	-	√
TS-3D6	√	-	-	2	2	2	2	√	-
TS-3D6Y	√	-	-	2	2	2	2	-	√
TS-3FD6Y	√	√	-	2	2	2	2	-	√
TS-3HD6Y	√	-	√	2	2	2	2	-	√
TS-3FHD6Y	√	√	√	2	2	2	2	-	√

Imajte na umu da je gore navedeno naša normalna funkcija, kontaktirajte nas za prilagođavanje posebnih proizvoda.
